申请日2019.06.27
公开(公告)日2019.09.20
IPC分类号C02F9/04; C02F101/30
摘要
本发明涉及一种气凝胶生产后处理废水的处理系统以及处理方法。气凝胶生产后处理废水的处理系统包括物化池、调节池、沉淀池、清液池以及中水回用系统。物化池与调节池通过第一废水出液管连接，第一废水出液管用于将经过物化池处理后的废水引导至调节池。调节池与沉淀池通过第二废水出液管连接，第二废水出液管用于将经过调节池处理后的废水引导至沉淀池。沉淀池与清液池通过第三废水出液管连接，第三废水出液管用于将经过沉淀池处理后的废水引导至清液池。清液池与中水回用系统通过第四废水出液管连接，第四废水出液管用于将经过清液池处理后的废水引导至中水回用系统。使用处理该系统能够达到循环利用气凝胶生产后处理废水的目的。
权利要求书
1.一种气凝胶生产后处理废水的处理系统，其特征在于：包括物化池、调节池、沉淀池、清液池以及中水回用系统;
所述物化池上设有用于引导待处理的气凝胶生产后处理废水进入所述物化池的废水进液管，所述物化池与所述调节池通过第一废水出液管连接，所述第一废水出液管用于将经过所述物化池处理后的废水引导至所述调节池;
所述调节池与所述沉淀池通过第二废水出液管连接，所述第二废水出液管用于将经过所述调节池处理后的废水引导至所述沉淀池;
所述沉淀池与所述清液池通过第三废水出液管连接，所述第三废水出液管用于将经过所述沉淀池处理后的废水引导至所述清液池;
所述清液池与所述中水回用系统通过第四废水出液管连接，所述第四废水出液管用于将经过所述清液池处理后的废水引导至所述中水回用系统。
2.如权利要求1所述的气凝胶生产后处理废水的处理系统，其特征在于：所述废水进液管上设有过滤器，所述过滤器用于对所述待处理的气凝胶生产后处理废水进行过滤处理;和/或，
所述物化池内、所述调节池内、所述沉淀池内、所述清液池内均设有曝气设备。
3.如权利要求1所述的气凝胶生产后处理废水的处理系统，其特征在于：所述物化池内设有溢流装置，所述溢流装置将所述物化池分隔为物化池第一分区和物化池第二分区，所述物化池第一分区内的废水通过所述溢流装置溢流至所述物化池第二分区;
所述废水进液管将所述待处理的气凝胶生产后处理废水引导至所述物化池第一分区;所述物化池第二分区与所述调节池通过所述第一废水出液管连接。
4.如权利要求3所述的气凝胶生产后处理废水的处理系统，其特征在于：所述物化池第一分区连接有第一沉淀转运管，所述第一沉淀转运管用于转运所述物化池第一分区内的沉淀;和/或，
所述物化池第二分区内设有第一搅拌装置，所述第一搅拌装置用于对所述物化池第二分区内的废水进行搅拌;和/或，
所述物化池第一分区内靠近所述溢流装置顶端的位置设有曝气设备;和/或，
所述物化池第二分区底部设有曝气设备。
5.如权利要求1～4中任一项所述的气凝胶生产后处理废水的处理系统，其特征在于：所述调节池上设有第一进料口，所述第一进料口用于加入用于调节所述调节池内的废水的酸碱度的酸碱度调节剂;和/或，
所述调节池内设有酸碱度探头，所述酸碱度探头用于探测所述调节池内的废水的酸碱度;和/或，
所述调节池内设有第二搅拌装置，所述第二搅拌装置用于对所述调节池内的废水进行搅拌;和/或，
所述沉淀池上设有第二进料口，所述第二进料口用于加入用于控制所述沉淀池内的废水的沉淀的沉淀剂。
6.如权利要求1～4中任一项所述的气凝胶生产后处理废水的处理系统，其特征在于：所述清液池上设有第一回流水管，所述第一回流水管与所述中水回用系统连接，所述第一回流水管用于引导所述中水回用系统中的未处理的废水进入所述清液池中。
7.如权利要求6所述的气凝胶生产后处理废水的处理系统，其特征在于：所述中水回用系统包括过滤装置、渗透装置以及后处理装置;经过所述过滤装置处理后的废水进入所述渗透装置，经过所述渗透装置处理后的废水进入所述后处理装置;
所述清液池与所述过滤装置通过所述第四废水出液管连接，所述第四废水出液管用于引导所述清液池内的废水进入所述过滤装置。
8.如权利要求7所述的气凝胶生产后处理废水的处理系统，其特征在于：所述过滤装置、所述渗透装置分别通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述过滤装置和所述渗透装置内的未处理的废水进入所述清液池。
9.如权利要求7所述的气凝胶生产后处理废水的处理系统，其特征在于：所述过滤装置包括砂滤罐、碳滤罐以及精密过滤器;所述清液池与所述砂滤罐通过所述第四废水出液管连接;经过所述砂滤罐处理后的废水进入所述碳滤罐，经过所述碳滤罐处理后的废水进入所述精密过滤器，经过所述精密过滤器处理后的废水进入所述渗透装置。
10.如权利要求9所述的气凝胶生产后处理废水的处理系统，其特征在于：所述砂滤罐、所述碳滤罐、所述精密过滤器分别通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述砂滤罐、所述碳滤罐和所述精密过滤器内的未处理的废水进入所述清液池。
11.如权利要求9所述的气凝胶生产后处理废水的处理系统，其特征在于：所述渗透装置包括含有管式膜的渗透设备和含有反渗透膜的渗透设备;所述含有管式膜的渗透设备与所述精密过滤器连接;经过所述精密过滤器处理后的废水进入所述含有管式膜的渗透设备，经过所述含有管式膜的渗透设备处理后的废水进入所述含有反渗透膜的渗透设备，经过所述含有反渗透膜的渗透设备处理后的废水进入所述后处理装置。
12.如权利要求11所述的气凝胶生产后处理废水的处理系统，其特征在于：所述含有管式膜的渗透设备通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述含有管式膜的渗透设备内的未处理的废水进入所述清液池;和/或，
所述含有管式膜的渗透设备与所述含有反渗透膜的渗透设备之间连接有第二回流水管，所述第二回流水管用于引导所述含有反渗透膜的渗透设备内的未处理的废水进入所述含有管式膜的渗透设备。
13.如权利要求11所述的气凝胶生产后处理废水的处理系统，其特征在于：所述后处理装置包括曝气塔和回用水池;所述曝气塔与所述含有反渗透膜的渗透设备连接，经过所述含有反渗透膜的渗透设备处理后的废水进入所述曝气塔，经过所述曝气塔处理后的废水进入所述回用水池。
14.如权利要求1～4、7～13中任一项所述的气凝胶生产后处理废水的处理系统，其特征在于：还包括沉淀处理设备，所述沉淀处理设备通过第二沉淀转运管与所述沉淀池连接，所述第二沉淀转运管用于将所述沉淀池内的沉淀转运至所述沉淀处理设备。
15.如权利要求14所述的气凝胶生产后处理废水的处理系统，其特征在于：所述沉淀池上设有第三回流水管，所述第三回流水管与所述沉淀处理设备连接，所述第三回流水管用于引导经过所述沉淀处理设备处理后的废水进入所述沉淀池内;和/或
所述沉淀处理设备上设有第三进料口，所述第三进料口用于加入助剂以控制所述沉淀处理设备处理沉淀。
16.一种气凝胶生产后处理废水的处理方法，其特征在于：使用如权利要求1～15中任一项所述的气凝胶生产后处理废水的处理系统，所述气凝胶生产后处理废水的处理方法包括如下步骤：
将待处理的气凝胶生产后处理废水在所述物化池内进行预处理;
将经过预处理之后的废水通过所述第一废水出液管引导至所述调节池，在所述调节池内通过酸碱度调节剂调节废水的酸碱度;
将酸碱度调节完成后的废水通过所述第二废水出液管引导至所述沉淀池，在所述沉淀池内通过沉淀剂控制废水的沉淀;
将经过所述沉淀池处理后的废水通过所述第三废水出液管引导至所述清液池，然后将所述清液池内的废水通过所述第四废水出液管引导至所述中水回用系统。
17.如权利要求16所述的气凝胶生产后处理废水的处理方法，其特征在于：所述酸碱度调节剂为复合碱;和/或所述沉淀剂为阴离子沉淀剂和阳离子沉淀剂;和/或
在所述调节池内，将所述调节池内的废水的酸碱度调节至pH值为6～8。
18.如权利要求16～17中任一项所述的气凝胶生产后处理废水的处理方法，其特征在于：还包括在所述待处理的气凝胶生产后处理废水进入所述物化池之前对所述待处理的气凝胶生产后处理废水进行过滤的步骤;和/或，
还包括对所述物化池内的废水、所述调节池内的废水、所述沉淀池内的废水、所述清液池内的废水、所述中水回用系统中的废水进行曝气处理的步骤;和/或，
还包括对所述物化池内的废水、所述调节池内的废水进行搅拌的步骤;和/或，
还包括将所述沉淀池内的沉淀转运至沉淀处理设备中进行处理的步骤。
说明书
气凝胶生产后处理废水的处理系统以及处理方法
技术领域
本发明涉及废水处理技术领域，尤其是涉及一种气凝胶生产后处理废水的处理系统以及处理方法。
背景技术
气凝胶具有质量轻、导热系数低、比表面积大等特点，广泛应用于隔热保温材料、催化剂、吸附剂、储能器件等领域。随着科技的发展，气凝胶材料的需求量不断增长。气凝胶的生产过程是绿色环保的，在此过程中并不会产生废水。但是气凝胶生产完成之后，还需要进行气凝胶生产后处理操作。通常情况下，气凝胶生产后处理是用水对气凝胶生产设备进行清洗，在清洗的过程中，会产生少量的气凝胶生产后处理废水。这样的气凝胶生产后处理废水具有浊度高、固体悬浮物多、含有一定量的有机物、电导率高、废水呈酸性等特点。常规的废水处理不能达到循环利用气凝胶生产后处理废水的目的。
发明内容
基于此，有必要提供一种能够达到循环利用气凝胶生产后处理废水目的的气凝胶生产后处理废水的处理系统以及处理方法。
一种气凝胶生产后处理废水的处理系统，包括物化池、调节池、沉淀池、清液池以及中水回用系统;
所述物化池上设有用于引导待处理的气凝胶生产后处理废水进入所述物化池的废水进液管，所述物化池与所述调节池通过第一废水出液管连接，所述第一废水出液管用于将经过所述物化池处理后的废水引导至所述调节池;
所述调节池与所述沉淀池通过第二废水出液管连接，所述第二废水出液管用于将经过所述调节池处理后的废水引导至所述沉淀池;
所述沉淀池与所述清液池通过第三废水出液管连接，所述第三废水出液管用于将经过所述沉淀池处理后的废水引导至所述清液池;
所述清液池与所述中水回用系统通过第四废水出液管连接，所述第四废水出液管用于将经过所述清液池处理后的废水引导至所述中水回用系统。
在其中一个实施例中，所述废水进液管上设有过滤器，所述过滤器用于对所述待处理的气凝胶生产后处理废水进行过滤处理;和/或，
所述物化池内、所述调节池内、所述沉淀池内、所述清液池内均设有曝气设备。
在其中一个实施例中，所述物化池内设有溢流装置，所述溢流装置将所述物化池分隔为物化池第一分区和物化池第二分区，所述物化池第一分区内的废水通过所述溢流装置溢流至所述物化池第二分区;
所述废水进液管将所述待处理的气凝胶生产后处理废水引导至所述物化池第一分区;所述物化池第二分区与所述调节池通过所述第一废水出液管连接。
在其中一个实施例中，所述物化池第一分区连接有第一沉淀转运管，所述第一沉淀转运管用于转运所述物化池第一分区内的沉淀;和/或，
所述物化池第二分区内设有第一搅拌装置，所述第一搅拌装置用于对所述物化池第二分区内的废水进行搅拌;和/或，
所述物化池第一分区内靠近所述溢流装置顶端的位置设有曝气设备;和/或，
所述物化池第二分区底部设有曝气设备。
在其中一个实施例中，所述调节池上设有第一进料口，所述第一进料口用于加入用于调节所述调节池内的废水的酸碱度的酸碱度调节剂;和/或，
所述调节池内设有酸碱度探头，所述酸碱度探头用于探测所述调节池内的废水的酸碱度;和/或，
所述调节池内设有第二搅拌装置，所述第二搅拌装置用于对所述调节池内的废水进行搅拌;和/或，
所述沉淀池上设有第二进料口，所述第二进料口用于加入用于控制所述沉淀池内的废水的沉淀的沉淀剂。
在其中一个实施例中，所述清液池上设有第一回流水管，所述第一回流水管与所述中水回用系统连接，所述第一回流水管用于引导所述中水回用系统中的未处理的废水进入所述清液池中。
在其中一个实施例中，所述中水回用系统包括过滤装置、渗透装置以及后处理装置;经过所述过滤装置处理后的废水进入所述渗透装置，经过所述渗透装置处理后的废水进入所述后处理装置;
所述清液池与所述过滤装置通过所述第四废水出液管连接，所述第四废水出液管用于引导所述清液池内的废水进入所述过滤装置。
在其中一个实施例中，所述过滤装置、所述渗透装置分别通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述过滤装置和所述渗透装置内的未处理的废水进入所述清液池。
在其中一个实施例中，所述过滤装置包括砂滤罐、碳滤罐以及精密过滤器;所述清液池与所述砂滤罐通过所述第四废水出液管连接;经过所述砂滤罐处理后的废水进入所述碳滤罐，经过所述碳滤罐处理后的废水进入所述精密过滤器，经过所述精密过滤器处理后的废水进入所述渗透装置。
在其中一个实施例中，所述砂滤罐、所述碳滤罐、所述精密过滤器分别通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述砂滤罐、所述碳滤罐和所述精密过滤器内的未处理的废水进入所述清液池。
在其中一个实施例中，所述渗透装置包括含有管式膜的渗透设备和含有反渗透膜的渗透设备;所述含有管式膜的渗透设备与所述精密过滤器连接;经过所述精密过滤器处理后的废水进入所述含有管式膜的渗透设备，经过所述含有管式膜的渗透设备处理后的废水进入所述含有反渗透膜的渗透设备，经过所述含有反渗透膜的渗透设备处理后的废水进入所述后处理装置。
在其中一个实施例中，所述含有管式膜的渗透设备通过所述第一回流水管与所述清液池连接，所述第一回流水管用于引导所述含有管式膜的渗透设备内的未处理的废水进入所述清液池;和/或，
所述含有管式膜的渗透设备与所述含有反渗透膜的渗透设备之间连接有第二回流水管，所述第二回流水管用于引导所述含有反渗透膜的渗透设备内的未处理的废水进入所述含有管式膜的渗透设备。
在其中一个实施例中，所述后处理装置包括曝气塔和回用水池;所述曝气塔与所述含有反渗透膜的渗透设备连接，经过所述含有反渗透膜的渗透设备处理后的废水进入所述曝气塔，经过所述曝气塔处理后的废水进入所述回用水池。
在其中一个实施例中，所述气凝胶生产后处理废水的处理系统还包括沉淀处理设备，所述沉淀处理设备通过第二沉淀转运管与所述沉淀池连接，所述第二沉淀转运管用于将所述沉淀池内的沉淀转运至所述沉淀处理设备。
在其中一个实施例中，所述沉淀池上设有第三回流水管，所述第三回流水管与所述沉淀处理设备连接，所述第三回流水管用于引导经过所述沉淀处理设备处理后的废水进入所述沉淀池内;和/或
所述沉淀处理设备上设有第三进料口，所述第三进料口用于加入助剂以控制所述沉淀处理设备处理沉淀。
一种气凝胶生产后处理废水的处理方法，使用上述气凝胶生产后处理废水的处理系统，所述气凝胶生产后处理废水的处理方法包括如下步骤：
将待处理的气凝胶生产后处理废水在所述物化池内进行预处理;
将经过预处理之后的废水通过所述第一废水出液管引导至所述调节池，在所述调节池内通过酸碱度调节剂调节废水的酸碱度;
将酸碱度调节完成后的废水通过所述第二废水出液管引导至所述沉淀池，在所述沉淀池内通过沉淀剂控制废水的沉淀;
将经过所述沉淀池处理后的废水通过所述第三废水出液管引导至所述清液池，然后将所述清液池内的废水通过所述第四废水出液管引导至所述中水回用系统。
在其中一个实施例中，所述酸碱度调节剂为复合碱;和/或所述沉淀剂为阴离子沉淀剂和阳离子沉淀剂;和/或
在所述调节池内，将所述调节池内的废水的酸碱度调节至pH值为6～8。
在其中一个实施例中，所述气凝胶生产后处理废水的处理方法还包括在所述待处理的气凝胶生产后处理废水进入所述物化池之前对所述待处理的气凝胶生产后处理废水进行过滤的步骤;和/或，
还包括对所述物化池内的废水、所述调节池内的废水、所述沉淀池内的废水、所述清液池内的废水、所述中水回用系统中的废水进行曝气处理的步骤;和/或，
还包括对所述物化池内的废水、所述调节池内的废水进行搅拌的步骤;和/或，
还包括将所述沉淀池内的沉淀转运至沉淀处理设备中进行处理的步骤。

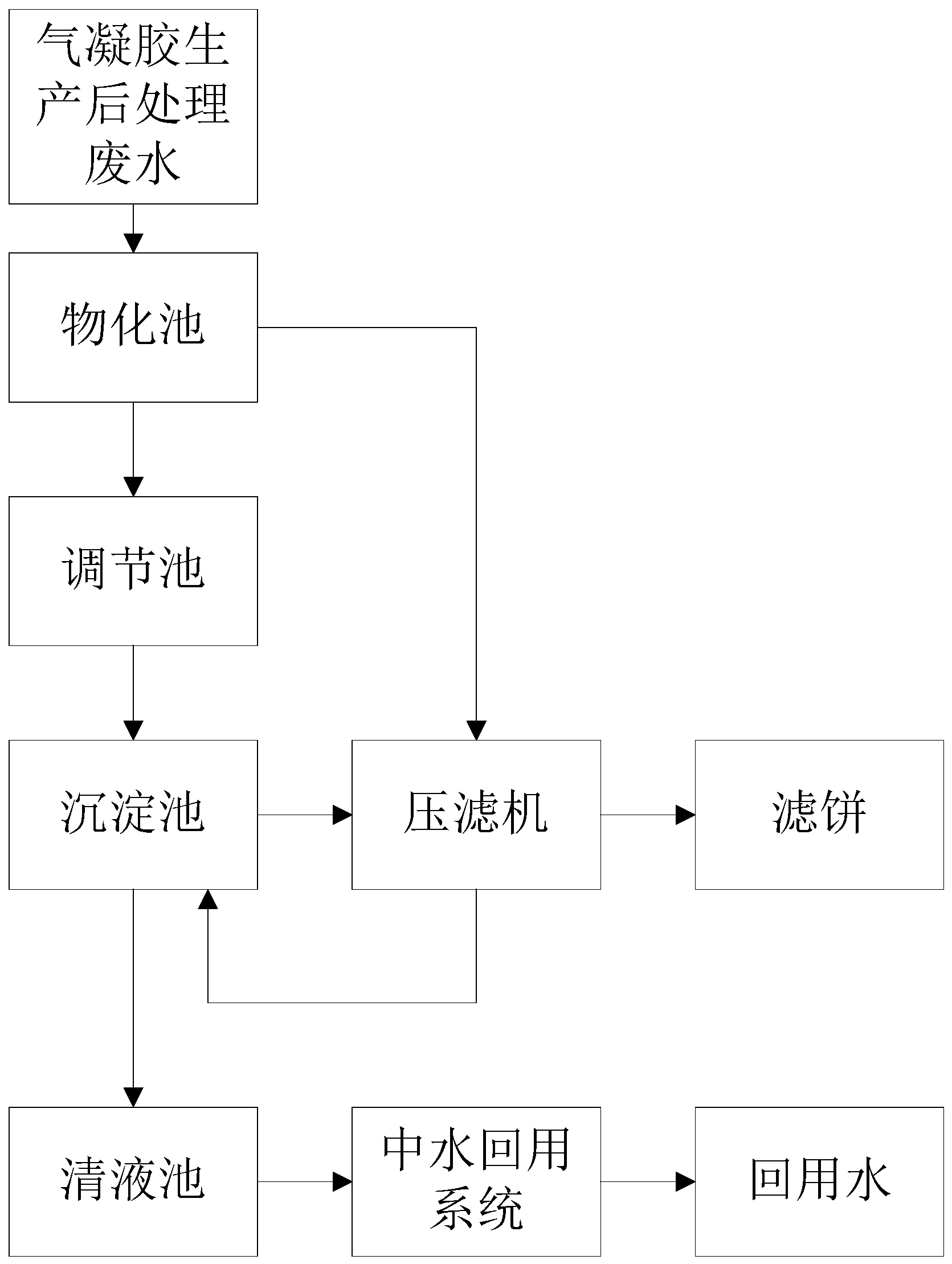

上述气凝胶生产后处理废水的处理系统包括物化池、调节池、沉淀池、清液池以及中水回用系统。气凝胶生产后处理废水在物化池内进行预处理，对废水进行除臭、降低废水的化学需氧量、降低废水中的有机物含量，以及对废水进行初步沉降以降低废水的浊度和固体悬浮物含量。经过物化池处理后的废水进入调节池，在调节池内将废水的酸碱度调节为中性。酸碱度调节完成后的废水进入沉淀池进行沉淀，在沉淀池内废水的浊度、固体悬浮物含量以及有机物含量进一步降低。沉淀池内的上清液进入清液池，清液池与中水回用系统连接，清液池中的废水进入中水回用系统，在中水回用系统中对废水进行进一步处理，降低废水的电导率，达到循环使用气凝胶生产后处理废水的目的。
上述气凝胶生产后处理废水的处理方法，使用上述气凝胶生产后处理废水的处理系统对废水进行处理，能够达到循环利用气凝胶生产后处理废水的目的。
