申请日2019.06.27
公开(公告)日2019.09.17
IPC分类号C02F1/04; C02F103/16; C02F101/20
摘要
本实用新型公开了电解锰废水处理技术领域中一种电解锰废水低温蒸发设备，包括设备外壳、可视玻璃和保护壳等，电加热板与外部电源连接，自身散发一定热量对废水进行加热，冷却压缩机组件工作过程中，对冷却室起到制冷作用，同时冷压缩机组件自身散发热量，保护壳为导热材质，冷压缩机组件自身散发热量由保护壳导入设备外壳内的废水中，通过泵体工作，可将储水池中的废水沿第一连接管吸入到设备外壳中，废水蒸气沿蒸汽进入孔进入到冷却室中，经冷却后凝结成液态沿出液管流出，废水中的重金属物质留在原废水中不被蒸发，经蒸发冷凝的水不含有害物质可安全排出。
权利要求书

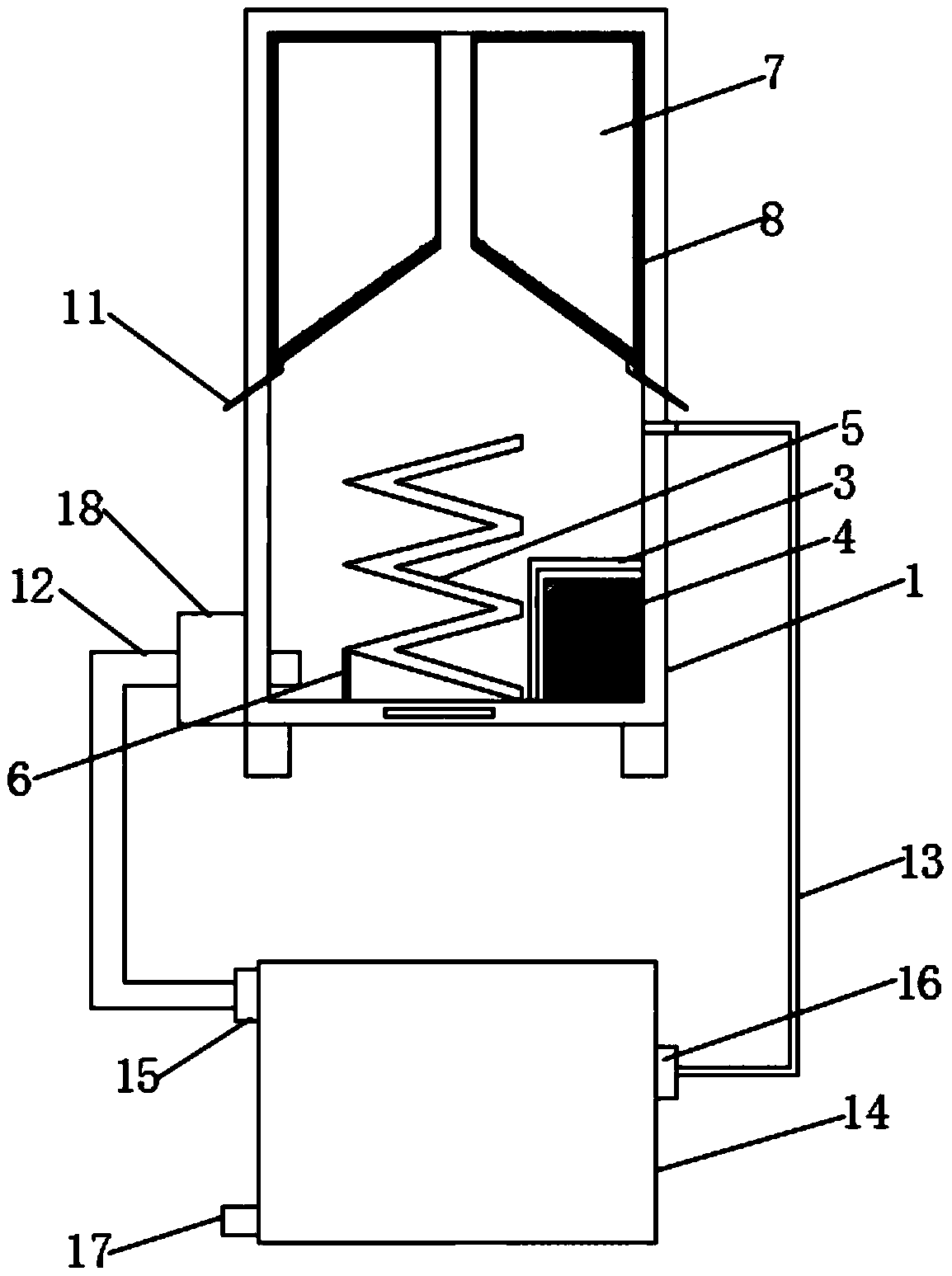

1.一种电解锰废水低温蒸发设备，包括设备外壳(1)，其特征在于：所述设备外壳(1)的前侧壁上嵌有可视玻璃(2)，所述设备外壳(1)的底壁上端面设置有保护壳(3)，所述保护壳(3)的内部设置有制冷压缩机组件(4)，所述设备外壳(1)的底壁上端面且位于所述保护壳(3)的一侧设置有电加热板(5)，所述设备外壳(1)的内部上端对称设置有冷却室(7)，所述冷却室(7)的内部壁上固定粘接有铝箔层(8)，两个所述冷却室(7)相对的竖板上分别均匀开设有蒸汽进入孔(9)，所述冷却室(7)的下端连通设置有出液管(11)的一端，所述出液管(11)的另一端穿出所述设备外壳(1)的侧壁，所述设备外壳(1)的侧壁上分别连通设置有第一连接管(12)和第二连接管(13)的一端，所述第一连接管(12)和所述第二连接管(13)的另一端分别与储水池(14)的第一连接口(15)和第二连接口(16)相连接，所述储水池(14)上连通设置有第三连接管(17)，所述第一连接管(12)、所述第二连接管(13)和所述第三连接管(17)上均设置有开关阀，所述第一连接管(12)上设置有泵体(18)。
2.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述设备外壳(1)的下端面四角处固定连接有支脚。
3.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述保护壳(3)与所述设备外壳(1)的接触处设置有密封条。
4.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述电加热板(5)为折叠板，所述电加热板(5)的下端与所述设备外壳(1)的底壁上端面之间固定连接有支撑板(6)。
5.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述电加热板(5)呈螺旋状。
6.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述可视玻璃(2)的上端位置高度低于所述第二连接管(13)的位置高度。
7.根据权利要求1所述的一种电解锰废水低温蒸发设备，其特征在于：所述冷却室(7)的底壁呈倾斜状态。
说明书
一种电解锰废水低温蒸发设备
技术领域
本实用新型涉及电解锰废水处理技术领域，具体领域为一种电解锰废水低温蒸发设备。
背景技术
金属锰的制备一般通过电解方式，此种方式制备的金属锰纯度较高，电解锰在工业生产过程中，需要排放大量的工业废水，没生产一吨电解锰，大约需要排放工业废水350吨左右，电解锰生产过程中大部分废水为电解液冷却用水，其可以直接排放，真正意义上的废水主要源于废电解液、废钝化液、酸解废水以及水洗净化废水，上述废水中含有较多重金属离子，不符合国家废水排放的标准，现有对电解锰废水的处理方式为向废水中添加絮凝剂，使废水中有害物质沉淀，过滤后排出，此种处理方式需要使用大量的絮凝剂，造成二次污染，同时净化效果不佳，为此提出一种电解锰废水低温蒸发设备。
实用新型内容
本实用新型的目的在于提供一种电解锰废水低温蒸发设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电解锰废水低温蒸发设备，包括设备外壳，所述设备外壳的前侧壁上嵌有可视玻璃，所述设备外壳的底壁上端面设置有保护壳，所述保护壳的内部设置有制冷压缩机组件，所述设备外壳的底壁上端面且位于所述保护壳的一侧设置有电加热板，所述设备外壳的内部上端对称设置有冷却室，所述冷却室的内部壁上固定粘接有铝箔层，两个所述冷却室相对的竖板上分别均匀开设有蒸汽进入孔，所述冷却室的下端连通设置有出液管的一端，所述出液管的另一端穿出所述设备外壳的侧壁，所述设备外壳的侧壁上分别连通设置有第一连接管和第二连接管的一端，所述第一连接管和所述第二连接管的另一端分别与储水池的第一连接口和第二连接口相连接，所述储水池上连通设置有第三连接管，所述第一连接管、所述第二连接管和所述第三连接管上均设置有开关阀，所述第一连接管上设置有泵体。
优选的，所述设备外壳的下端面四角处固定连接有支脚。
优选的，所述保护壳与所述设备外壳的接触处设置有密封条。
优选的，所述电加热板为折叠板，所述电加热板的下端与所述设备外壳的底壁上端面之间固定连接有支撑板。
优选的，所述电加热板呈螺旋状。
优选的，所述可视玻璃的上端位置高度低于所述第二连接管的位置高度。
优选的，所述冷却室的底壁呈倾斜状态。
与现有技术相比，本实用新型的有益效果是：一种电解锰废水低温蒸发设备，保护壳用于保护冷压缩机组件，设备外壳中有废水进入时，保护壳用于保护冷压缩机组件不受废水影响，电加热板与外部电源连接，自身散发一定热量对废水进行加热，冷却压缩机组件工作过程中，对冷却室起到制冷作用，同时冷压缩机组件自身散发热量，保护壳为导热材质，冷压缩机组件自身散发热量由保护壳导入设备外壳内的废水中，通过泵体工作，可将储水池中的废水沿第一连接管吸入到设备外壳中，冷压缩机组件自身散发热量和电加热板工作发热对废水进行加热蒸发，水蒸气沿蒸汽进入孔进入到冷却室中，经冷却后凝结成液态沿出液管流出，废水中的重金属物质留在原废水中不被蒸发，经蒸发冷凝的水不含有害物质可安全排出。
