申请日2019.06.27
公开(公告)日2019.09.10
IPC分类号C02F1/40
摘要
本发明提供了一种用于筛分污水中浮着物的净化装置。所述净化装置包括用于与污水原水连接的位于顶部的配水部件;用于处理污水原水的净化部件，所述净化部件可以位于所述配水部件的下方，所述净化部件可以包括第一级筛分部件和第二级筛分部件，第一级筛分部件为呈八字形对称放置在第二级筛分部件两侧的板状单元，所述第二级筛分部件位于所述第一级筛分部件的下方且水平放置;布置在第一级筛分部件下端外侧的浮着物收集部件;和用于排出被净化后污水的排水部件，所述排水部件位于所述第二级筛分部件的下方。该净化装置采用独特的两级筛分部件设计，能有效地提高浮着物的逐级分离效果。
权利要求书

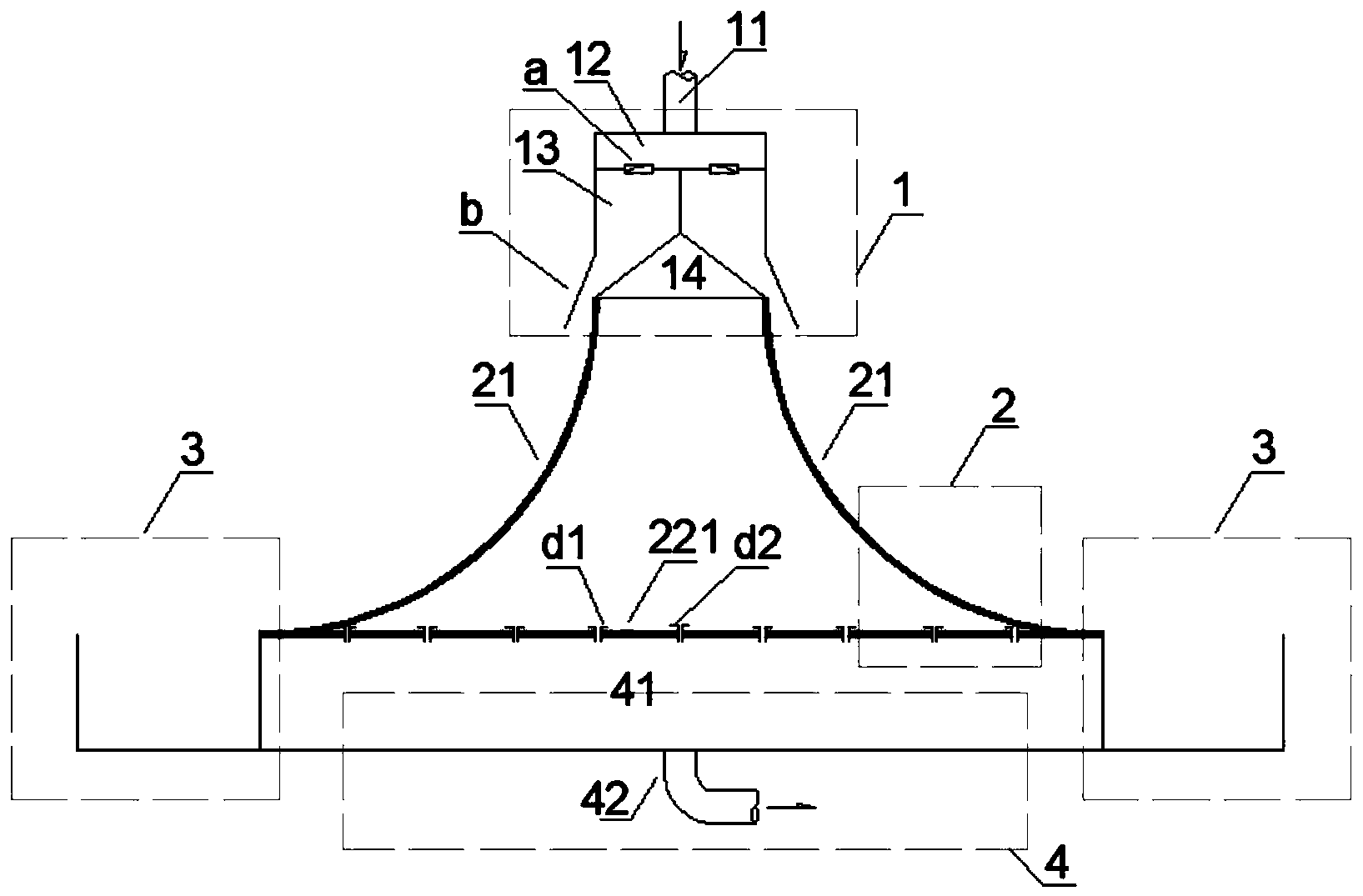

1.一种用于筛分污水中浮着物的净化装置，其特征在于：所述净化装置包括：
用于与污水原水连接的位于顶部的配水部件(1);
用于处理污水原水的净化部件(2)，所述净化部件(2)位于所述配水部件(1)的下方，所述净化部件(2)包括第一级筛分部件(21)和第二级筛分部件(22)，所述第一级筛分部件(21)为呈八字形对称放置在所述第二级筛分部件(22)两侧的板状单元，所述第二级筛分部件(22)位于所述第一级筛分部件(21)的下方且水平放置;
布置在所述第一级筛分部件(21)下端外侧的浮着物收集部件(3);和
用于排出被净化后污水的排水部件(4)，所述排水部件(4)位于所述第二级筛分部件(22)的下方。
2.根据权利要求1所述的净化装置，其特征在于：所述第一级筛分部件(21)为平面结构或曲面结构，所述第一级筛分部件(21)包括外框架(e1)与固定在框架内部的第一级拦截筛(f1)。
3.根据权利要求2所述的净化装置，其特征在于：所述第二级筛分部件(22)为矩形结构，所述第二级筛分部件(22)包括安装框架和可抽出或滑入所述安装框架的子部件。
4.根据权利要求3所述的净化装置，其特征在于：所述安装框架上设置有滑槽，所述子部件可沿着所述滑槽进行滑动，所述子部件包括外框架(e2)与固定在安装框架内部的第二级拦截筛(f2)，所述第二级拦截筛(f2)的孔隙尺寸小于所述第一级拦截筛(f1)的孔隙尺寸。
5.根据权利要求1至4中的任一项所述的净化装置，其特征在于：所述配水部件(1)为开口朝下的长槽结构;所述配水部件(1)包括：
位于所述长槽顶部的进水口(11);
位于所述长槽上部被隔板隔开的集水区(12)，所述隔板上开设有过流口;
配水区(13)，所述配水区(13)位于所述隔板下方被中间部件分隔成左右两个子区域;和
位于所述子区域下方的导流区(14)。
6.根据权利要求5所述的净化装置，其特征在于：所述导流区(14)内的导流板为倒置的V形结构，且尖角棱边与所述中间部件的底边连接。
7.根据权利要求6所述的净化装置，其特征在于：所述过流口位于所述导流板的正上方。
8.根据权利要求7所述的净化装置，其特征在于：所述长槽结构的侧面底端设置有外伸的导流防溅板(b)。
9.根据权利要求8所述的净化装置，其特征在于：所述排水部件(4)包括：
用于存储经过第二级筛分部件(22)之后的污水的临时存水区(41);和
用于排出所述临时存水区(41)污水的排水口(42)，所述排水口(42)位于所述临时存水区(41)的下方。
10.根据权利要求9所述的净化装置，其特征在于：所述净化部件(2)的长度大于或等于所述配水部件(1)的长度，所述排水部件(4)和所述浮着物收集部件(3)的长度大于或等于所述净化部件(2)的长度，所述排水部件(4)的宽度等于所述第二级筛分部件(22)的宽度。
说明书
一种用于筛分污水中浮着物的净化装置
技术领域
本发明涉及污水处理领域，具体涉及一种用于筛分污水中浮着物的净化装置。
背景技术
随着人口的增加与工农业生产的发展，污水及河流中的垃圾、浮萍等浮着物也愈来愈多。这些浮着物中的垃圾会造成水体中的有机质浓度增加，进而恶化水体，增加耗氧，促使其它细菌的生长、繁殖;浮着物中的浮萍会造成水体缺氧，从而造成水体中水生植物、鱼类、底栖动物等好氧生物的死亡，进而破坏河道的生态平衡。
为了对上述的浮着物进行清理，现存的清理方式主要依靠机械格栅、人工格栅或手工打捞。机械格栅设备结构复杂、安装维护困难，栅条之间的间隙设置的过大，则不能有效的截留浮着物及垃圾，栅条之间的间隙设置的过小，还容易堵塞栅条间隙;手工格栅也存在栅条间隙设置的过大或过小所带来的问题，并且在清理被格栅栅条拦截的浮着物时，由于难于清理，浮着物有可能重新跌落至水中，因此，增加了浮着物清理的难度，降低了浮着物的清理效率;若采用手工打捞的方式进行清理，不仅会增加工作人员的劳动时间，随着水体的流动还不能对浮着物进行彻底的清理，因此手工打捞的方式一般只适用于浮着物较少的场合。
发明内容
为了解决上述存在的问题，本发明提供了一种用于去除污水中浮着物的净化装置。
根据本公开内容的一个方面，在一个实施方式中，用于去除污水中浮着物的净化装置可以包括：用于与污水原水连接的位于顶部的配水部件;用于处理污水原水的净化部件，净化部件可以位于所述配水部件的下方，净化部件可以包括第一级筛分部件和第二级筛分部件，第一级筛分部件为呈八字形对称放置在第二级筛分部件两侧的板状单元，第二级筛分部件位于第一级筛分部件的下方且水平放置;布置在第一级筛分部件下端外侧的浮着物收集部件;和用于排出被净化后污水的排水部件，排水部件位于第二级筛分部件的下方。
在根据本公开内容的净化装置的一个实施方式的实施例中，第一级筛分部件可以为平面结构或曲面结构，第一级筛分部件可以包括外框架、与固定在框架内部的第一级拦截筛。
优选地，在根据本公开内容的净化装置的一个实施方式的实施例中，第二级筛分部件可以为矩形结构，第二级筛分部件可以包括安装框架和可抽出或滑入安装框架的子部件。
优选地，安装框架上可以设置有滑槽，子部件可沿着滑槽进行滑动，子部件可包括外框架与固定在安装框架内部的第二级拦截筛，第二级拦截筛的孔隙尺寸小于第一级拦截筛的孔隙尺寸。
在根据本公开内容的净化装置的一个实施方式的实施例中，配水部件可为开口朝下的长槽结构;配水部件可以包括：位于长槽顶部的进水口;位于长槽上部被隔板隔开的集水区，隔板上开设有过流口;配水区，所述配水区位于所述隔板下方被中间部件分割成左右两个子区域;和位于子区域下方的导流区。
在根据本公开内容的净化装置的一个实施方式的实施例中，导流区内的导流板可为倒置的V形结构，尖角棱边与中间部件的底边连接。
在根据本公开内容的净化装置的一个实施方式的实施例中，过流口位于导流板的正上方。
在根据本公开内容的净化装置的一个实施方式的实施例中，长槽结构的侧面底端可设置有外伸的导流防溅板。
在根据本公开内容的净化装置的一个实施方式的实施例中，排水部件可以包括：用于存储经过第二级筛分部件之后的污水的临时存水区;和用于排出临时存水区污水的排水口，所述排水口位于临时存水区的下方。
在根据本公开内容的净化装置的一个实施方式的实施例中，净化部件的长度可以大于也可以等于配水部件的长度，排水部件和浮着物收集部件的长度可以大于也可以等于净化部件的长度，排水部件的宽度可以等于第二级筛分部件的宽度。
通过利用根据本公开内容的净化装置，可以获得的有益效果至少在于：
采用独特的两级筛分结构设计，有效的提高了浮着物的逐级分离效果;
采用带有滑槽的第二级筛分部件，能方便的清理被截留的浮着物;
结构简单，该净化装置内部无电控部件，所以在使用过程中安装维护方便;
通过进水口将污水引入该净化装置，净化后，再通过排水口将污水排出装置;所以，该净化装置应用范围广，不仅可以用于污水池内的污水净化也可以用于河道中的浮着物(如浮萍、悬漂浮垃圾、挟裹的杂物等)清理。
