申请日2019.07.03
公开(公告)日2019.08.23
IPC分类号C02F9/02
摘要
本发明公开一种下水道排出口的污水处理装置，包括分离筒、过滤筒、节流管套和支撑脚架，所述支撑脚架固定安装在分离筒与过滤筒的下部，所述支撑脚架由弧形卡座弹簧套和固定底板组成，所述弧形卡座固定安装在支撑脚架的上端外表面，所述弧形卡座的上部中间位置活动安装有顶出卡座，且弧形卡座与顶出卡座之间通过旋转顶杆对接固定，所述弧形卡座的上部内表面靠近顶出卡座的两侧均活动安装有旋转卡扣;本发明一种下水道排出口的污水处理装置，使该污水处理装置具有同步疏通结构，从而有效避免其出现阻塞现象，同时令其具有组合式固定结构，令其安装维护操作更加便捷，便于使用者对其进行二次拆装操作。
权利要求书

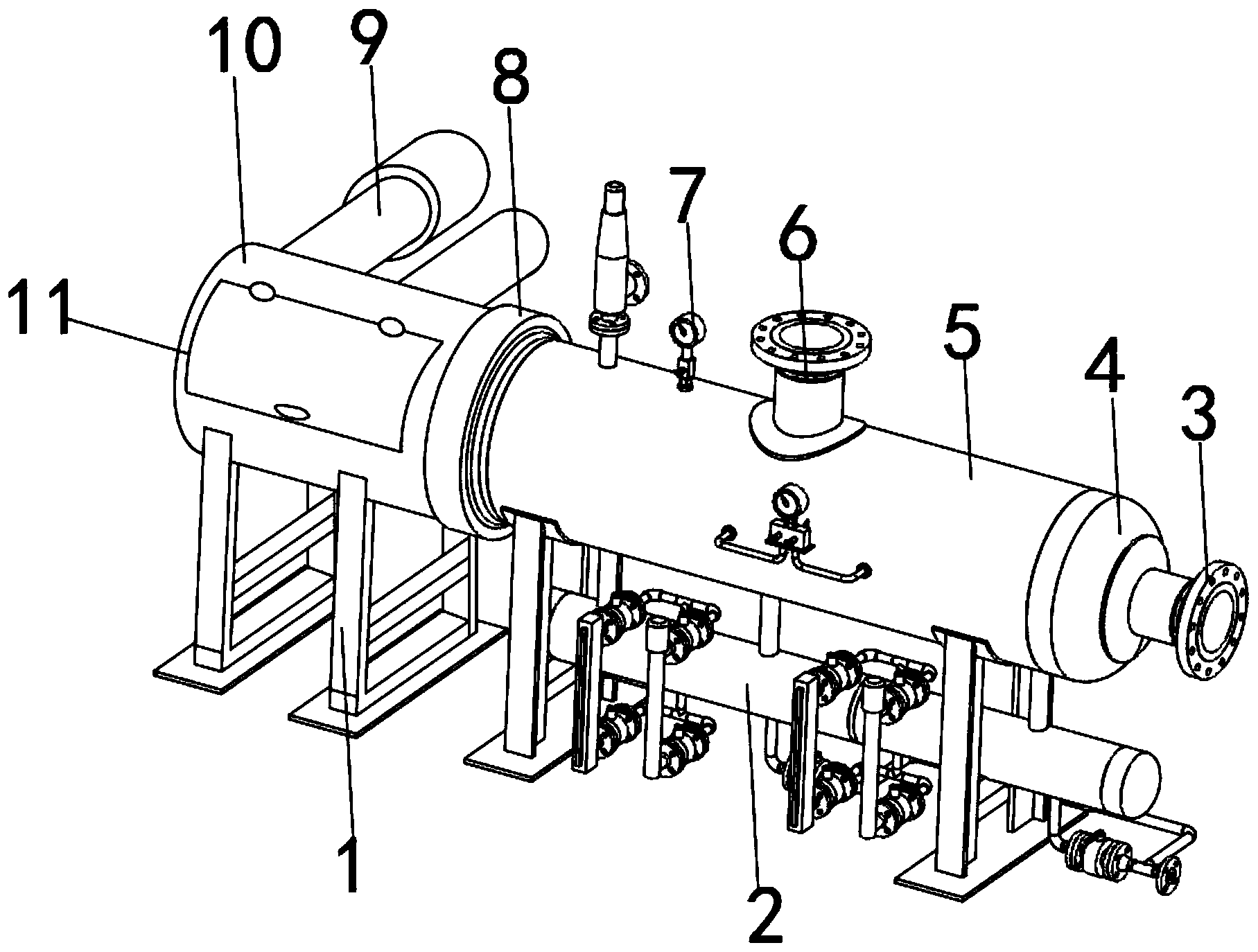

1.一种下水道排出口的污水处理装置，其特征在于，包括分离筒(10)、过滤筒(5)、节流管套(12)和支撑脚架(1)，所述支撑脚架(1)固定安装在分离筒(10)与过滤筒(5)的下部，所述支撑脚架(1)由弧形卡座(30)、弹簧套(26)和固定底板(25)组成，所述弧形卡座(30)固定安装在支撑脚架(1)的上端外表面，所述弧形卡座(30)的上部中间位置活动安装有顶出卡座(29)，且弧形卡座(30)与顶出卡座(29)之间通过旋转顶杆(31)对接固定;
所述弧形卡座(30)的上部内表面靠近顶出卡座(29)的两侧均活动安装有旋转卡扣(28)，所述固定底板(25)固定安装在支撑脚架(1)的下端外表面，所述弹簧套(26)活动套接在支撑脚架(1)的外表面中间位置，所述分离筒(10)固定套接在过滤筒(5)的一端外表面，所述分离筒(10)与过滤筒(5)之间通过组合扣环(8)对接固定，所述组合扣环(8)的上部内侧活动安装有移动套环(34)，所述组合扣环(8)与移动套环(34)之间通过弹簧顶圈(33)对接固定;
所述移动套环(34)的上端外表面固定安装有第二卡环(35)，所述组合扣环(8)的底部内侧固定安装有第一卡环(32)，所述过滤筒(5)的内表面中间位置活动安装有离心滚筒(37)，且离心滚筒(37)的内侧贯穿开设有若干组分离槽(36)，所述过滤筒(5)的内表面靠近离心滚筒(37)的两侧均活动安装有刷头杆(39)，所述过滤筒(5)与刷头杆(39)之间通过旋转接扣(38)对接固定，所述过滤筒(5)的一端固定安装有拼接顶盖(4)。
2.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述分离筒(10)与过滤筒(5)均通过弧形卡座(30)和支撑脚架(1)对接固定，所述支撑脚架(1)和固定底板(25)之间通过焊接固定，所述顶出卡座(29)的上部内侧开设有弧形槽口，所述弧形卡座(30)与旋转卡扣(28)之间通过转轴活动连接。
3.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述组合扣环(8)的两侧外表面均活动安装有旋转侧把(40)，所述组合扣环(8)的内侧内表面开设有曲型卡槽，所述弹簧套(26)的内侧固定安装有弹簧销，所述固定底板(25)的下端外表面固定安装有防滑垫，所述分离筒(10)的一侧外表面活动安装有旋转侧盖(11)，且分离筒(10)与旋转侧盖(11)之间通过合页对接固定。
4.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述分离筒(10)的另一侧外表面固定套接有进水管(9)，所述过滤筒(5)的上部中间位置固定安装有对接卡管(6)，所述过滤筒(5)的上部靠近对接卡管(6)的一侧固定安装有压力表(7)，所述过滤筒(5)的底部靠近支撑脚架(1)的内侧固定安装有增压管(2)。
5.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述过滤筒(5)与增压管(2)之间通过连接中管(16)贯通连接，且增压管(2)的一端外表面固定安装有密封顶盖(15)，所述过滤筒(5)的内部固定安装有若干组过滤棒(22)，所述过滤筒(5)通过过滤棒(22)与引流管(21)对接固定，所述过滤筒(5)的侧边固定套接有椎体套杆(17)，所述拼接顶盖(4)的底部固定安装有过滤圆板(20)，且拼接顶盖(4)与过滤圆板(20)之间通过伸缩卡架(18)对接固定，所述拼接顶盖(4)的一侧外表面固定安装有固定侧把(19)，且拼接顶盖(4)的上端固定安装有排水管(3)。
6.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述节流管套(12)的一侧外表面活动安装有操纵把(24)，所述节流管套(12)的下端外表面固定安装有转接管(27)，且节流管套(12)通过转接管(27)与对接法兰(13)对接固定，所述节流管套(12)的上端固定套接有弯折管(23)。
7.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述刷头杆(39)的两端内侧均固定安装有转动轴，过滤棒(22)的内侧固定安装有滤芯，旋转侧把(40)与组合扣环(8)之间通过转帽对接固定，所述旋转顶杆(31)的外表面设有螺旋纹。
8.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述弹簧套(26)与支撑脚架(1)之间通过限位卡杆对接固定，所述支撑脚架(1)的内侧活动安装有升降内杆，所述旋转卡扣(28)的一侧开设有对接卡槽。
9.根据权利要求1所述的一种下水道排出口的污水处理装置,其特征在于，所述拼接顶盖(4)的底部内侧固定安装有密封圈，引流管(21)的上部内侧固定安装有对接槽板，所述分离筒(10)的横截面直径大于过滤筒(5)的横截面直径，密封顶盖(15)的下部固定安装有导流管(14)。
10.一种下水道排出口的污水处理装置的使用方法，其特征在于，该方法的具体使用操作步骤为：
步骤一，将进水管(9)与下水道排出口的管道对接，使污水通过进水管(9)进入到分离筒(10)的离心滚筒(37)内，通过电机电动离心滚筒(37)转动，使污水通过离心滚筒(37)的分离槽(36)利用离心力完成固液分离，将固体垃圾保留在离心滚筒(37)内，利用旋转接扣(38)使离心滚筒(37)在转动过程中驱动刷头杆(39)做同步转动，使刷头杆(39)与分离槽(36)相接处;
步骤二，利用增压管(2)向过滤筒(5)内增压，使污水进入过滤棒(22)，由过滤棒(22)的一端流出，通过引流管(21)将污水导入至过滤圆板(20)，从过滤圆板(20)的槽口处流出，使过滤后的污水进入排水管(3)，由排水管(3)的一端排出;
步骤三，翻转旋转侧把(40)，逆时针转动旋转侧把(40)，通过旋转侧把(40)带动组合扣环(8)转动，使组合扣环(8)内的弹簧顶圈(33)推动移动套环(34)向外移动，将过滤筒(5)移出，通过转动旋转顶杆(31)，使旋转顶杆(31)驱动顶出卡座(29)向上移动，将分离筒(10)顶起，令旋转卡扣(28)向外转动，使旋转卡扣(28)脱离分离筒(10)。
说明书
一种下水道排出口的污水处理装置及其使用方法
技术领域
本发明属于污水处理装置技术领域，具体涉及到下水道排出口的污水处理装置，更具体的是一种下水道排出口的污水处理装置及其使用方法。
背景技术
该下水道排出口的污水处理装置，是一种对下水道排出口所排出的污水进行分离过滤操作的一种污水处理装置，利用该污水处理装置可以改善污水水质，降低污水中的有害物，对环境起到保护作用。
对比文件CN109809589A公开的一种环保型城市污水处理装置，包括处理池和一级处理池组成，所述处理池内部设有一级处理池，且所述一级处理池固定连接在处理池中，所述一级处理池右侧设有二级处理池，且所述二级处理池和一级处理池紧密贴合，所述处理池下部设有出水口，且所述出水口嵌入设置在处理池中，所述处理池设有进水口，与本发明相比，其不具有组合式固定结构，不便于污水处理装置的后期清理操作，同时其在长时间使用过程中容易出现阻塞现象，令其运转中断。
现有的下水道排出口的污水处理装置在使用过程中存在一定的弊端，下水道排出口所排出的污水具有大量杂质当，当污水处理装置对其进行分离处理操作时，容易令污水处理装置产生阻塞现象，使其运转中断，不具有同步疏通结构;同时传统下水道排出口的污水处理装置为一体式固定结构，不便于使用者对其进行清理维护操作，增加了其维护操作时的难度;传统下水道排出口的污水处理装置采用焊接固定方式进行安装，不便于使用者对其进行二次安装拆卸操作，给使用者带来一定的不利影响。
发明内容
为了克服传统下水道排出口的污水处理装置容易出现阻塞现象，使其运转中断，不具有同步疏通结构的问题;同时传统下水道排出口的污水处理装置为一体式固定结构，不便于使用者对其进行清理维护操作，增加了其维护操作时的难度;传统下水道排出口的污水处理装置采用焊接固定方式进行安装，不便于使用者对其进行二次安装拆卸操作的技术问题，本发明的目的在于提供一种下水道排出口的污水处理装置，通过设置旋转接扣与刷头杆，利用离心滚筒通过旋转接扣带动刷头杆，使刷头杆在离心滚筒表面做同向转动，可以在离心滚筒转动过程中，对离心滚筒上的分离槽进行清理操作，避免其阻塞;通过设置组合扣环，使过滤筒与分离筒之间具有组合式固定结构，便于使用者对其进行清理操作，通过设置弧形卡座，利用弧形卡座的卡扣式固定结构对过滤筒与分离筒的安装进行固定，方便使用者对其进行二次安装固定操作，便于使用。
本发明的目的通过以下技术方案实现：
一种下水道排出口的污水处理装置，包括分离筒、过滤筒、节流管套和支撑脚架，所述支撑脚架固定安装在分离筒与过滤筒的下部，所述支撑脚架由弧形卡座、弹簧套和固定底板组成，所述弧形卡座固定安装在支撑脚架的上端外表面，所述弧形卡座的上部中间位置活动安装有顶出卡座，且弧形卡座与顶出卡座之间通过旋转顶杆对接固定，所述弧形卡座的上部内表面靠近顶出卡座的两侧均活动安装有旋转卡扣，所述固定底板固定安装在支撑脚架的下端外表面，所述弹簧套活动套接在支撑脚架的外表面中间位置，所述分离筒固定套接在过滤筒的一端外表面，所述分离筒与过滤筒之间通过组合扣环对接固定，所述组合扣环的上部内侧活动安装有移动套环，所述组合扣环与移动套环之间通过弹簧顶圈对接固定，所述移动套环的上端外表面固定安装有第二卡环，所述组合扣环的底部内侧固定安装有第一卡环，所述过滤筒的内表面中间位置活动安装有离心滚筒，且离心滚筒的内侧贯穿开设有若干组分离槽，所述过滤筒的内表面靠近离心滚筒的两侧均活动安装有刷头杆，所述过滤筒与刷头杆之间通过旋转接扣对接固定，所述过滤筒的一端固定安装有拼接顶盖。
作为本发明的进一步方案，所述分离筒与过滤筒均通过弧形卡座和支撑脚架对接固定，所述支撑脚架和固定底板之间通过焊接固定，所述顶出卡座的上部内侧开设有弧形槽口，所述弧形卡座与旋转卡扣之间通过转轴活动连接。
作为本发明的进一步方案，所述组合扣环的两侧外表面均活动安装有旋转侧把，所述组合扣环的内侧内表面开设有曲型卡槽，所述弹簧套的内侧固定安装有弹簧销，所述固定底板的下端外表面固定安装有防滑垫，所述分离筒的一侧外表面活动安装有旋转侧盖，且分离筒与旋转侧盖之间通过合页对接固定。
作为本发明的进一步方案，所述分离筒的另一侧外表面固定套接有进水管，所述过滤筒的上部中间位置固定安装有对接卡管，所述过滤筒的上部靠近对接卡管的一侧固定安装有压力表，所述过滤筒的底部靠近支撑脚架的内侧固定安装有增压管。
作为本发明的进一步方案，所述过滤筒与增压管之间通过连接中管贯通连接，且增压管的一端外表面固定安装有密封顶盖，所述过滤筒的内部固定安装有若干组过滤棒，所述过滤筒通过过滤棒与引流管对接固定，所述过滤筒的侧边固定套接有椎体套杆，所述拼接顶盖的底部固定安装有过滤圆板，且拼接顶盖与过滤圆板之间通过伸缩卡架对接固定，所述拼接顶盖的一侧外表面固定安装有固定侧把，且拼接顶盖的上端固定安装有排水管。
作为本发明的进一步方案，所述节流管套的一侧外表面活动安装有操纵把，所述节流管套的下端外表面固定安装有转接管，且节流管套通过转接管与对接法兰对接固定，所述节流管套的上端固定套接有弯折管。
作为本发明的进一步方案，所述刷头杆的两端内侧均固定安装有转动轴，过滤棒的内侧固定安装有滤芯，旋转侧把与组合扣环之间通过转帽对接固定，所述旋转顶杆的外表面设有螺旋纹。
作为本发明的进一步方案，所述弹簧套与支撑脚架之间通过限位卡杆对接固定，所述支撑脚架的内侧活动安装有升降内杆，所述旋转卡扣的一侧开设有对接卡槽。
作为本发明的进一步方案，所述拼接顶盖的底部内侧固定安装有密封圈，引流管的上部内侧固定安装有对接槽板，所述分离筒的横截面直径大于过滤筒的横截面直径，所述密封顶盖的下部固定安装有导流管。
一种下水道排出口的污水处理装置的使用方法，该方法的具体使用操作步骤为：
步骤一，将进水管与下水道排出口的管道对接，使污水通过进水管进入到分离筒的离心滚筒内，通过电机电动离心滚筒转动，使污水通过离心滚筒的分离槽利用离心力完成固液分离，将固体垃圾保留在离心滚筒内，利用旋转接扣使离心滚筒在转动过程中驱动刷头杆做同步转动，使刷头杆与分离槽相接处;
步骤二，利用增压管向过滤筒内增压，使污水进入过滤棒，由过滤棒的一端流出，通过引流管将污水导入至过滤圆板，从过滤圆板的槽口处流出，使过滤后的污水进入排水管，由排水管的一端排出;
步骤三，翻转旋转侧把，逆时针转动旋转侧把，通过旋转侧把带动组合扣环转动，使组合扣环内的弹簧顶圈推动移动套环向外移动，将过滤筒移出，通过转动旋转顶杆，使旋转顶杆驱动顶出卡座向上移动，将分离筒顶起，令旋转卡扣向外转动，使旋转卡扣脱离分离筒。
本发明的有益效果：
1、通过设置旋转接扣与刷头杆，当污水通过进水管进入离心滚筒进行固液分离操作的时候，通过电动机带动离心滚筒转动，使离心滚筒利用旋转接扣通过齿轮传动结构驱动刷头杆，令刷头杆在离心滚筒表面做同步转动，当刷头杆与离心滚筒的分离槽接触时，可以将阻塞在分离槽内的淤结物顶出，对离心滚筒进行疏通操作，从而避免该下水道排出口的污水处理装置在使用过程中出现淤结阻塞现象，使分离后的污水可以顺利通过分离槽排出，令刷头杆在离心滚筒转动过程中，对离心滚筒上的分离槽进行同步清理操作，令其在固液分离的同时完成疏通操作，从而有效避免其出现阻塞现象。
2、通过设置组合扣环，当使用者需要对该下水道排出口的污水处理装置进行定期维护操作时，使用者通过转动组合扣环侧边的旋转侧把，使组合扣环逆时针转动一定角度，使组合扣环向外移动，通过组合扣环内的弹簧顶圈顶出移动套环，令过滤筒与分离筒完成拆分操作，使使用者可以对过滤筒与分离筒进行维护清理操作，同时在过滤筒与分离筒进行对接固定时，使用者将过滤筒卡在组合扣环上，顺时针转动组合扣环的旋转侧把，使弹簧顶圈挤压移动套环，增加移动套环的压力，使移动套环挤压第二卡环，配合第一卡环令过滤筒与分离筒的对接操作更加牢固，使其具有组合式固定结构，便于使用者对其进行维护操作。
3、通过设置弧形卡座，在使用者对该下水道排出口的污水处理装置进行安装固定操作时，使用者可以将过滤筒与分离筒放置在弧形卡座上部，受过滤筒与分离筒自身重量影响，使旋转卡扣向内移动，令旋转卡扣卡接在过滤筒与分离筒的槽口上，对过滤筒与分离筒的安装进行固定，同时使用者可以动过转动旋转顶杆，向上移动顶出卡座，使顶出卡座向上推动过滤筒与分离筒，从而令旋转卡扣向外移动，使旋转卡扣和过滤筒与分离筒分离，便于使用者对其进行二次拆装操作，从而令该下水道排出口的污水处理装置的安装拆卸操作更加便捷。
4、通过设置拼接顶盖与伸缩卡架，当使用者需要对过滤圆板进行更换操作时，使用者可以通过转动固定侧把，使拼接顶盖与过滤筒脱离，向外拉动固定侧把，将拼接顶盖的伸缩卡架抽出，对伸缩卡架上的过滤圆板进行更换操作，从而使该水道排出口的污水处理装置的配件更换操作更加便捷，通过设置弹簧套，配合支撑脚架，可以对运转过程中的分离筒进行减震操作，使离心滚筒的转动更加平稳。
