申请日2019.07.04
公开(公告)日2019.09.20
IPC分类号C02F9/02
摘要
本发明公开了一种环保型多级污水处理设备，包括工作台、沉淀箱、吸附管和分离管，所述沉淀箱和吸附管分别安装在工作台的顶部两端，且沉淀箱和吸附管之间通过管道贯通连接。所述吸附管的上部沿长度方向安装有分离管，且分离管的一端底部与吸附管之间通过连接管贯通连接，所述分离管的内部中端转动安装有网状离心筒，离心筒的内部转动安装有转动框架。活性炭颗粒可以循环往复的使用，可以节省污水净化成本，更加环保。同时流动的活性炭颗粒比静止的活性炭吸附的效果更好，且更换自由方便，清理快捷，净化的效率提高。
权利要求书

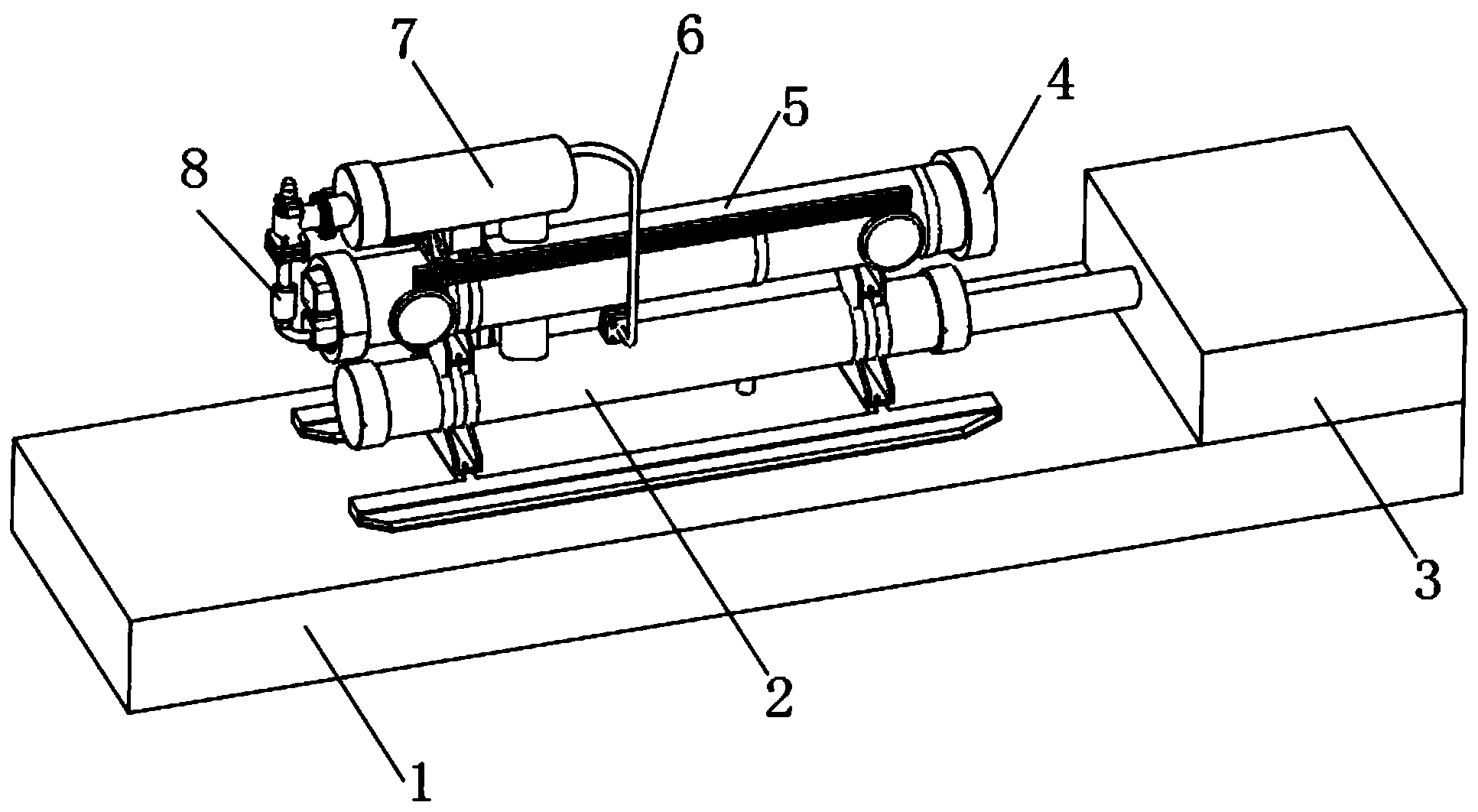

1.一种环保型多级污水处理设备，其特征在于，包括工作台(1)、沉淀箱(3)、吸附管(2)和分离管(5)，所述沉淀箱(3)和吸附管(2)分别安装在工作台(1)的顶部两端，且沉淀箱(3)和吸附管(2)之间通过管道贯通连接;
所述吸附管(2)的上部沿长度方向安装有分离管(5)，且分离管(5)的一端底部与吸附管(2)之间通过连接管(9)贯通连接，且分离管(5)的内部靠近连接管(9)的一端转动安装有搅拌杆(19)，搅拌杆(19)的外部连接有若干个切割刀，所述分离管(5)的内部中端转动安装有网状离心筒(15)，离心筒(15)的内部转动安装有转动框架(21)，分离管(5)的内部在离心筒(15)和搅拌杆(19)之间连接有圆形隔板(24)，隔板(24)的顶部靠近分离管(5)的一侧连接有流水管(14)，流水管(14)的一端插接在离心筒(15)的内部;
所述分离管(5)的顶部安装有回收管(7)，回收管(7)的底部连接有装载管(11)，装载管(11)的内部安装有向上凸起的弧形网板(26)，且装载管(11)的底部连接有储水环(28)，储水环(28)的内部安装有向上凸起的弧形接水板(29)，所述接水板(29)和网板(26)的顶部中端均设置有穿孔(25)，储水环(28)的底部与分离管(5)之间连接有防护管(10)，且转动框架(21)的上部从防护管(10)和穿孔(25)的内部贯穿;
所述装载管(11)的一侧连接有吸收管(27)，吸收管(27)的一端贯穿装载管(11)设置在网板(26)的一侧，且网板(26)向吸收管(27)一侧倾斜，所述回收管(7)的内部顶端安装有吸尘箱(32)，吸尘箱(32)的一端连接吸收管(27)，另一端连接排出管(33)，所述回收管(7)的内部中端安装有倾斜设置的除渣网(34)，且回收管(7)靠近除渣网(34)的底部一端连接有输送管(6)，输送管(6)的内部装载有若干个活性炭颗粒，且输送管(6)的底部连接吸附管(2)。
2.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述分离管(5)远离搅拌杆(19)的一端连接有排水接头(4)，另一端通过回流管(8)与回收管(7)的一端贯通连接。
3.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述储水环(28)的底部一侧连接有流通管(12)，且流通管(12)的底部连接分离管(5)的一端，且分离管(5)的底部设置在隔板(24)和搅拌杆(19)之间。
4.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述分离管(5)的顶部两端分别安装有第一电机(13)和第二电机(16)，第一电机(13)连接搅拌杆(19)，第二电机(16)连接转轴(18)，转轴(18)转动安装在分离管(5)的内部。
5.根据权利要求4所述的一种环保型多级污水处理设备，其特征在于，所述转轴(18)的底部连接有主动齿轮(17)，离心筒(15)的外部套装有从动齿轮(23)，且主动齿轮(17)通过链条连接从动齿轮(23)。
6.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述离心筒(15)的内部底端连接有若干个竖直设置的混合杆(20)，混合杆(20)的顶部低于转动框架(21)的中部位置，且离心筒(15)的底部通过轴承(22)与分离管(5)的内部转动连接。
7.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述转动框架(21)的内部连接有若干个网状抓取板(31)，抓取板(31)的内部贯穿设置有若干个卡接孔(30)，卡接孔(30)的内部尺寸与活性炭颗粒的尺寸相匹配。
8.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述除渣网(34)的底部安装有震动泵(35)，且回收管(7)的内部在除渣网(34)的底端下方连接有挡板。
9.根据权利要求1所述的一种环保型多级污水处理设备，其特征在于，所述活性炭颗粒为圆球形设置，且活性炭颗粒的外部包裹有金属网。
10.一种环保型多级污水处理设备的污水处理工艺，其特征在于，该污水处理工艺的具体步骤包括：
步骤一：将外部的污水管道与沉淀箱(3)连接，污水进入到沉淀箱(3)的内部经过沉淀后进入到吸附管(2)的内部;进入吸附管(2)内部后向一端流动，并且输送管(6)将回收管(7)内部的若干个活性炭颗粒输送到吸附管(2)的内部;活性炭颗粒颗粒在吸附管(2)的内部与污水混合，对污水内部的杂质进行吸附，随着污水向吸附管(2)的一端流动;
步骤二：污水流动到一端后从连接管(9)进入到上部的分离管(5)的内部，分离管(5)的一端通过排水接头(4)与外部的排水管连接，分离净化后的污水从排水管向外排出;第一电机(13)带动搅拌杆(19)转动，进而带动外部的切割刀一起转动;污水在分离管(5)的内部一端受到混合搅拌，切割刀将污水中的杂质进行切割;
步骤三：第二电机(16)带动转轴(18)和其底部的主动齿轮(17)转动，主动齿轮(17)通过链条带动从动齿轮(23)转动，进而带动离心筒(15)通过底部的轴承(22)在分离管(5)的内部转动;离心筒(15)转动过程中，内部的若干个混合杆(20)随之一起转动，转动过程中水从网装离心筒(15)的内部向外排出，不能穿过网孔的杂质和活性炭颗粒遗留在离心筒(15)的内部，转动分离过程中，离心筒(15)内部的转动框架(21)自身在第三电机的带动下沿竖直方向上转动，并随着离心筒(15)一起水平转动;转动框架(21)转动过程中，离心筒(15)内部遗留的杂质和活性炭颗粒被抓取板(31)抓取，随着转动框架(21)转动，杂质和活性炭颗粒被从污水中取出，并向上转动，到达顶部后，随着转动的离心力作用，沿着转动框架(21)转动的切向方向抛落在网板(26)的上部，活性炭颗粒沿着网板(26)的倾斜方向滚动到吸收管(27)的一端，并被吸收管(27)，杂质遗留在网板(26)的上部;
步骤四：吸收后的活性炭颗粒从吸尘箱(32)一端的排出管(33)排向除渣网(34)的上部，底部的震动泵(35)带动除渣网(34)抖动，活性炭颗粒顺着除渣网(34)向下滚动，滚动中内部残留的杂质和水分被抖动掉落，从网孔中落到回收管(7)的底部，并从一端的回流管(8)流入到分离管(5)的内部重新净化;同时滚落的活性炭颗粒从输送管(6)再次进入到吸附管(2)的内部进行进行吸附。
说明书
一种环保型多级污水处理设备及其处理工艺
技术领域
本发明涉及一种污水处理设备，具体涉及一种环保型多级污水处理设备及其处理工艺，属于污水处理应用领域。
背景技术
污水处理是生产生活中水净化的必要步骤，使得污水不影响正常水资源的利用，有利于环境的保护。
申请号为201721537901.X的中国专利，公开了一种消防用污水处理装置，括设备本体，所述设备本体顶部的左侧固定安装有进水管，所述设备本体的左侧面固定连接有固定板，所述固定板的顶部固定连接有第一电机。该专利只能主要解决污水处理中滤网堵塞的问题，不能将污水内部的杂质进行高效快速的处理，净化的效率得不到提高。
现有的污水处理工艺处理污水的方式较为简单。对污水进行吸附时，常用固定的活性炭进行吸附，吸附的效率不高，且活性炭在使用中容易被堵塞，降低吸附的能力，导致污水吸附的效果不好。活性炭在使用中常需要不断的更换，且更换的较为麻烦，后续维护费用高。吸附后的污水在后续的净化中内部的杂质和污水分离不够彻底，杂质常会堵塞过滤的装置，影响过滤的效率，不能及时的将杂质取出。
发明内容
本发明的目的在于提供一种环保型多级污水处理设备及其处理工艺，可以解决现有的污水处理工艺对污水进行吸附时，常用固定的活性炭进行吸附，吸附的效率不高，且活性炭在使用中容易被堵塞，降低吸附的能力，导致污水吸附的效果不好。活性炭在使用中常需要不断的更换，且更换的较为麻烦，后续维护费用高。吸附后的污水在后续的净化中内部的杂质和污水分离不够彻底，杂质常会堵塞过滤的装置，影响过滤的效率，不能及时的将杂质取出的技术问题。
本发明的目的可以通过以下技术方案实现：
一种环保型多级污水处理设备，包括工作台、沉淀箱、吸附管和分离管，所述沉淀箱和吸附管分别安装在工作台的顶部两端，且沉淀箱和吸附管之间通过管道贯通连接。
所述吸附管的上部沿长度方向安装有分离管，且分离管的一端底部与吸附管之间通过连接管贯通连接，且分离管的内部靠近连接管的一端转动安装有搅拌杆，搅拌杆的外部连接有若干个切割刀，所述分离管的内部中端转动安装有网状离心筒，离心筒的内部转动安装有转动框架，分离管的内部在离心筒和搅拌杆之间连接有圆形隔板，隔板的顶部靠近分离管的一侧连接有流水管，流水管的一端插接在离心筒的内部。
所述分离管的顶部安装有回收管，回收管的底部连接有装载管，装载管的内部安装有向上凸起的弧形网板，且装载管的底部连接有储水环，储水环的内部安装有向上凸起的弧形接水板，所述接水板和网板的顶部中端均设置有穿孔，储水环的底部与分离管之间连接有防护管，且转动框架的上部从防护管和穿孔的内部贯穿。
所述装载管的一侧连接有吸收管，吸收管的一端贯穿装载管设置在网板的一侧，且网板向吸收管一侧倾斜，所述回收管的内部顶端安装有吸尘箱，吸尘箱的一端连接吸收管，另一端连接排出管，所述回收管的内部中端安装有倾斜设置的除渣网，且回收管靠近除渣网的底部一端连接有输送管，输送管的内部装载有若干个活性炭颗粒，且输送管的底部连接吸附管。
优选的，所述分离管远离搅拌杆的一端连接有排水接头，另一端通过回流管与回收管的一端贯通连接。
优选的，所述储水环的底部一侧连接有流通管，且流通管的底部连接分离管的一端，且分离管的底部设置在隔板和搅拌杆之间。
优选的，所述分离管的顶部两端分别安装有第一电机和第二电机，第一电机连接搅拌杆，第二电机连接转轴，转轴转动安装在分离管的内部。
优选的，所述转轴的底部连接有主动齿轮，离心筒的外部套装有从动齿轮，且主动齿轮通过链条连接从动齿轮。
优选的，所述离心筒的内部底端连接有若干个竖直设置的混合杆，混合杆的顶部低于转动框架的中部位置，且离心筒的底部通过轴承与分离管的内部转动连接。
优选的，所述转动框架的内部连接有若干个网状抓取板，抓取板的内部贯穿设置有若干个卡接孔，卡接孔的内部尺寸与活性炭颗粒的尺寸相匹配。
优选的，所述除渣网的底部安装有震动泵，且回收管的内部在除渣网的底端下方连接有挡板。
优选的，所述活性炭颗粒为圆球形设置，且活性炭颗粒的外部包裹有金属网。
一种环保型多级污水处理设备的污水处理工艺，该污水处理工艺的具体步骤包括：
步骤一：将外部的污水管道与沉淀箱连接，污水进入到沉淀箱的内部经过沉淀后进入到吸附管的内部;进入吸附管内部后向一端流动，并且输送管将回收管内部的若干个活性炭颗粒输送到吸附管的内部;活性炭颗粒颗粒在吸附管的内部与污水混合，对污水内部的杂质进行吸附，随着污水向吸附管的一端流动;
步骤二：污水流动到一端后从连接管进入到上部的分离管的内部，分离管的一端通过排水接头与外部的排水管连接，分离净化后的污水从排水管向外排出;第一电机带动搅拌杆转动，进而带动外部的切割刀一起转动;污水在分离管的内部一端受到混合搅拌，切割刀能将污水中的杂质进行切割;
步骤三：第二电机带动转轴和其底部的主动齿轮转动，主动齿轮通过链条带动从动齿轮转动，进而带动离心筒通过底部的轴承在分离管的内部转动;离心筒转动过程中，内部的若干个混合杆随之一起转动，转动过程中水从网装离心筒的内部向外排出，不能穿过网孔的杂质和活性炭颗粒遗留在离心筒的内部，转动分离过程中，离心筒内部的转动框架自身在第三电机的带动下沿竖直方向上转动，并随着离心筒一起水平转动;转动框架转动过程中，离心筒内部遗留的杂质和活性炭颗粒被抓取板抓取，随着转动框架转动，杂质和活性炭颗粒被从污水中取出，并向上转动，到达顶部后，随着转动的离心力作用，沿着转动框架转动的切向方向抛落在网板的上部，活性炭颗粒沿着网板的倾斜方向滚动到吸收管的一端，并被吸收管，杂质遗留在网板的上部;
步骤四：吸收后的活性炭颗粒从吸尘箱一端的排出管排向除渣网的上部，底部的震动泵带动除渣网抖动，活性炭颗粒顺着除渣网向下滚动，滚动中内部残留的杂质和水分被抖动掉落，从网孔中落到回收管的底部，并从一端的回流管流入到分离管的内部重新净化;同时滚落的活性炭颗粒从输送管再次进入到吸附管的内部进行进行吸附。
本发明的有益效果：
1、通过在吸附管的上部一侧连接输送管，使得污水在吸附管内部向一端流动时，输送管能将回收管内部的若干个活性炭颗粒输送到吸附管的内部。活性炭颗粒在吸附管的内部与污水充分的混合，对污水内部的杂质进行吸附，随着污水向吸附管的一端流动。能连续的向内部添加活性炭颗粒，活性炭颗粒净化污水的能力比固定的活性炭块净化能力更好，净化的更加彻底。
2、通过在分离管的一端安装搅拌杆，使得污水进入到分离管的内部，第一电机能带动搅拌杆转动，进而带动外部的切割刀一起转动。污水在分离管的内部一端受到混合搅拌，使得活性炭颗粒能充分的对污水内部的杂质进行吸附，提高吸附的效率，同时切割刀能将污水中的杂质进行切割，将体积较大的杂质切割减小，方便后续的过滤分离。
3、通过在分离管的内部安装离心筒，使得工作中离心筒通过底部的轴承在分离管的内部转动，内部的若干个混合杆随之一起转动，将离心筒内部的污水进行搅拌混合，内部的杂质在内部转动。快速的转动过程中水能从网装离心筒的内部向外排出，不能穿过网孔的杂质和活性炭颗粒遗留在离心筒的内部，起到杂质与水分离的作用。使得污水既能被吸附又能被分离，内部杂质净化的更加彻底，同时净化后的从排水管排出后能进入到后续的净化器械中去，能被多次充分的净化，进化效率得到提高。
4、通过在离心筒的内部安装转动框架，使得工作中离心筒内部的转动框架自身可以沿竖直方向上转动，并随着离心筒一起水平转动。转动框架转动过程中，离心筒内部遗留的杂质和活性炭颗粒被抓取板抓取，杂质附着在抓取板的外部，活性炭颗粒卡接在卡接孔的内部。杂质和活性炭颗粒被从污水中取出，并向上转动，到达顶部后，沿着转动框架转动的切向方向抛落在网板的上部。活性炭颗粒沿着网板的倾斜方向滚动到吸收管的一端，被吸收管吸入到回收管的内部重新利用。杂质遗留在网板的上部，污水不会停在网板的上部，能保证活性炭颗粒不与水混合，方便吸收管对活性炭颗粒的吸收，减小吸尘箱内部吸尘器械的损害。经过离心筒的分离，既能污水进行分离净化，又能将净化后的杂质以及活性炭颗粒进行取出，保证离心筒可以正常的工作，不易被堵塞。
5、通过在回收管的内部安装除渣网，使得吸收后的活性炭颗粒从吸尘箱一端的排出管排向除渣网的上部，底部的震动泵带动除渣网抖动，活性炭颗粒顺着除渣网向下滚动，滚动中内部残留的杂质和水分被抖动掉落，从网孔中落到回收管的底部，并从一端的回流管流入到分离管的内部重新净化。同时滚落的活性炭颗粒从输送管再次进入到吸附管的内部进行进行吸附。活性炭颗粒可以循环往复的使用，可以节省污水净化成本，更加环保。同时流动的活性炭颗粒比静止的活性炭吸附的效果更好，且更换自由方便，清理快捷，净化的效率提高。
