申请日2013.06.19
公开(公告)日2013.11.20
IPC分类号D21C11/00; D21C5/02
摘要
本实用新型涉及一种采用废水的废纸再生制浆装置，包括废水箱、碎料机以及分离筛，碎料机的上端设置有布水器，布水器与废水箱之间通过第一管道连通，碎料机与分离筛之间通过第二管道连通，分离筛的底部与废水箱之间通过设置的第三管道连通，分离筛包括箱体、筛网罩以及旋叶，箱体上设置有第一出料口，箱体的顶部横向设置有第二出料口。本实用新型的制浆装置采用的水为废水箱内的废水，有效控制废水的排放，省去了一般造纸制浆设备的打浆机、磨浆机等设备，不仅节约能源，减少设备投资，而且采用水力碎浆，用流体疏解的方式分离杂物，很大程度避免了纸浆纤维的机械损坏，提高了再生纸浆的强度和韧性。
权利要求书
1.一种采用废水的废纸再生制浆装置，其特征是：包括废水箱(1)、碎料机(2)以及分离筛，所述碎料机(2)的上端设置有布水器(3)，所述布水器(3)与废水箱(1)之间通过第一管道11连通，所述碎料机(2)与分离筛之间通过第二管道(12)连通，所述分离筛的底部与废水箱(1)之间通过设置的第三管道(13)连通，所述的分离筛包括箱体(4)、设置在箱体(4)内的筛网罩(5)以及可转动的旋叶(7)，所述箱体(4)的侧壁中部开设有与筛网罩(5)相对的第一出料口(61)，所述箱体(4)的顶部横向设置有第二出料口(62)。
2.根据权利要求1所述的一种采用废水的废纸再生制浆装置，其特征是：所述的箱体(4)包括上箱体和下箱体，所述的上箱体为圆柱形结构，所述下箱体为圆锥体结构，所述下箱体的底部与第三管道连通，所述的旋叶(7)处于下箱体内，所述的筛网罩(5)处于上箱体内。
3.根据权利要求1所述的一种采用废水的废纸再生制浆装置，其特征是：所述的第一管道上设置有第一水泵，所述第二管道上设置有第二水泵，所述的第三管道上设置有阀门。
4.根据权利要求1所述的一种采用废水的废纸再生制浆装置，其特征是：所述的筛网罩(5)固定于箱体(4)的内侧壁上。
说明书
一种采用废水的废纸再生制浆装置
技术领域
本实用新型涉及一种采用废水的废纸再生制浆装置。
背景技术
由于利用原木造浆的传统造纸消耗大量木材、破坏生态，并造成严重的污染。随着经济社会的发展，纸张使用量快速上升，废纸也大量产生。因此，利用废纸的“城市造纸”己经和造林、造纸一体化的“林浆纸一体化”一起，成为现代造纸业的两大发展趋势。在废纸回收利用方面，我国与美国等发达国家相比差距很大，废纸的循环再利用程度相对较低，造纸的废纸原料的进口依赖度逐年上升，而国内废纸的回收率却没有改善，而且回收的废纸也大量被技术落后的小企业加工成纸板、卫生纸等低档次产品，没有发挥废纸的资源价值，还带来严重的二次污染。
碎浆机是造纸业尤其是废纸再生产业中生产纸浆的必要设备，其性能直接影响着纸浆的质量以及废纸的循环利用率。现有的碎浆机处理后的浆料往往都含有未完全分散的小纸片，为了提高废纸制浆的质量，需对其进一步疏解，还需要增加其他辅助疏解设备，如打浆机、磨浆机等设备，进行进一步碎解才能满足生产要求。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术的不足，提供一种采用废水的废纸再生制浆装置，采用废水废纸加工再生纸浆，节约社会资源。

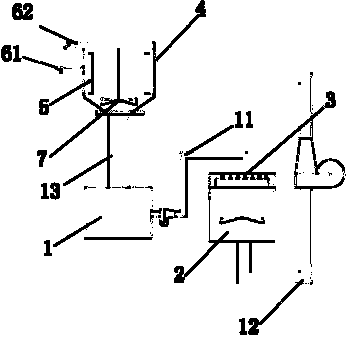

本实用新型解决其技术问题所采用的技术方案是：一种采用废水的废纸再生制浆装置，包括废水箱、碎料机以及分离筛，所述碎料机的上端设置有布水器，所述布水器与废水箱之间通过第一管道连通，所述碎料机与分离筛之间通过第二管道连通，所述分离筛的底部与废水箱之间通过设置的第三管道连通，所述的分离筛包括箱体、设置在箱体内的筛网罩以及可转动的旋叶，所述箱体的侧壁中部开设有与筛网罩相对的第一出料口，所述箱体的顶部横向设置有第二出料口。
进一步的，所述的箱体包括上箱体和下箱体，所述的上箱体为圆柱形结构，所述下箱体为圆锥体结构，所述下箱体的底部与第三管道连通，所述的旋叶处于下箱体内，所述的筛网罩处于上箱体内。
进一步的，所述的第一管道上设置有第一水泵，所述第二管道上设置有第二水泵，所述的第三管道上设置有阀门。
进一步的，所述的筛网罩固定于箱体的内侧壁上。
本实用新型的有益效果是：本实用新型的制浆装置采用的水为废水箱内的废水，有效控制废水的排放，碎料机对废纸进行废纸后由筛网罩对纸浆进行进一步提炼，在旋叶的作用下粗浆经过筛网罩提炼得到精浆，省去了一般造纸制浆设备的打浆机、磨浆机等设备，不仅节约能源，减少设备投资，而且采用水力碎浆，用流体疏解的方式分离杂物，很大程度避免了纸浆纤维的机械损坏，提高了再生纸浆的强度和韧性。
在碎料机上直接设置布水器，将废水和废纸直接在碎料机中浸泡，省去了传统的浸泡池的装置，节约了成本。
通过旋叶在下箱体内旋转，使箱体被的粗浆在被筛网罩过滤有经第一出料口排出得到精浆，而一些轻质杂质则可以从顶部的第二出料口排出，然后待精浆提炼的差不多时，将剩下的粗浆也随第三管道排回废水箱，再次进行循环利用。
