申请日2018.02.06
公开(公告)日2019.01.18
IPC分类号C02F1/24; B08B1/00
摘要
本实用新型公开了一种快速污水处理设备，包括机体，所述机体的底端设置有支座，所述支座的一侧设置有出水口，另一侧设置有进水口，所述机体的顶端设置有支撑架，且所述机体和支撑架通过焊接进行固定连接;通过设计了安装在毛刷固定架上的毛刷，在气浮机使用完后，内壁上会残留很多的泥渍，将毛刷通过螺栓固定在毛刷动力带上的固定架，通过接通电源后，电机会在一个范围内进行正反旋转，带动毛刷进行来回移动，从而对气浮机内壁进行清理，使得清理更加方便，大大节省了劳动力，安装在气浮机上的垃圾收集槽，将清理装置刮出来的杂质进行收集并排出，可以防止杂质再次进入到污水中，从而需要多次进行刮除，既浪费时间也浪费资源。
权利要求书

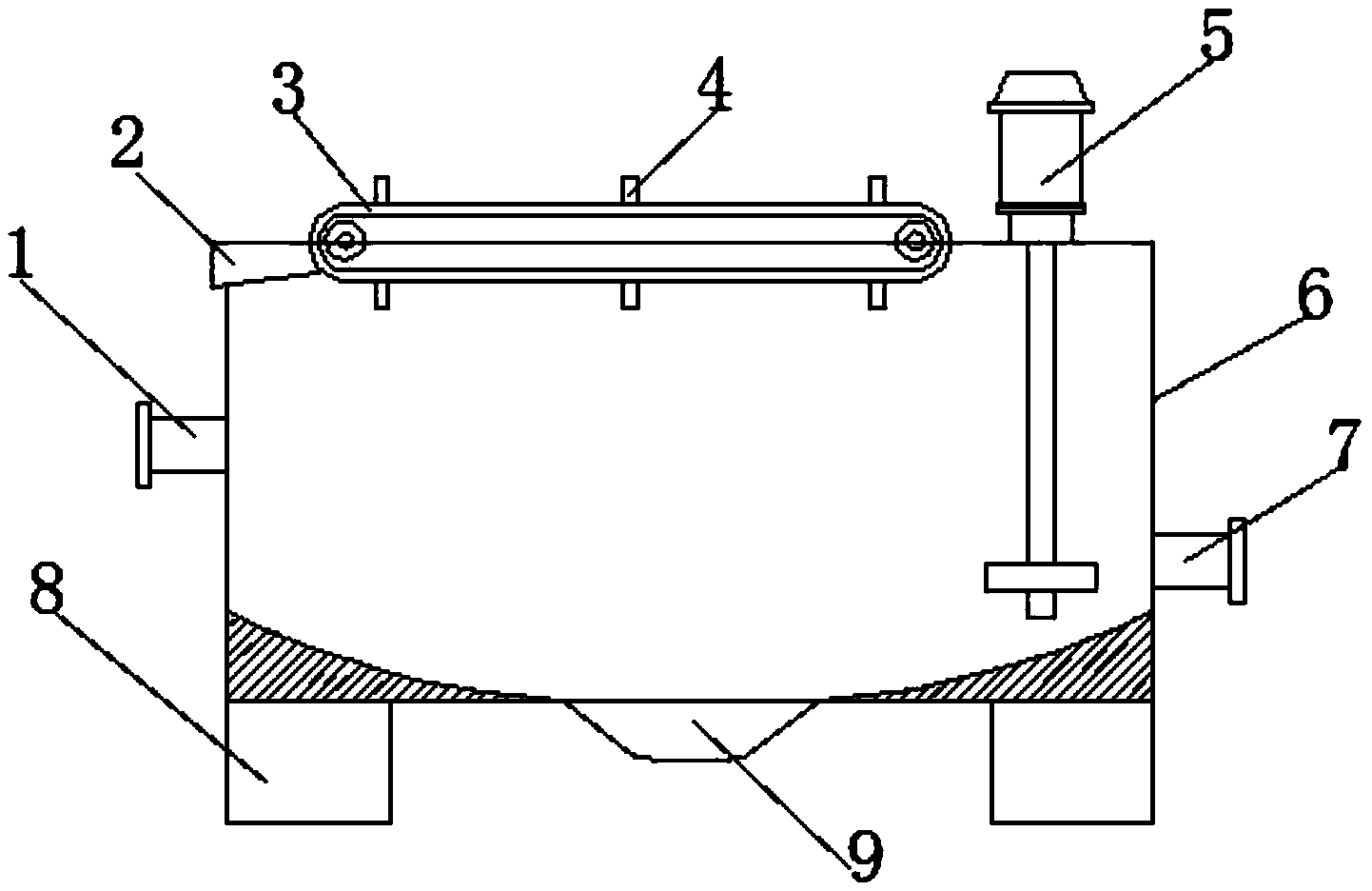

1.一种快速污水处理设备，包括机体(6)，其特征在于：所述机体(6)的底端设置有支座(8)，所述支座(8)的一侧设置有出水口(1)，另一侧设置有进水口(7)，所述机体(6)的顶端设置有支撑架(13)，且所述机体(6)和支撑架(13)通过焊接进行固定连接，所述支撑架(13)的内部设置有曝气机(5)，且所述曝气机(5)和支撑架(13)通过螺栓进行固定连接，所述出水口(1)的顶端设置有垃圾收集槽(2)，所述机体(6)的底端中心设置有排污口(9)，所述机体(6)的顶端对立设置有旋转轴(10)，所述旋转轴(10)之间通过链条进行连接，所述旋转轴(10)的一侧设置有电机(12)，所述旋转轴(10)的之间对立设置有毛刷动力带(11)，所述毛刷动力带(11)的表面上设置有固定架(15)，所述固定架(15)的内部设置有毛刷(14)，所述毛刷(14)和固定架(15)通过螺栓进行固定连接，所述毛刷动力带(11)之间设置有刮板(3)，所述刮板(3)的表面上设置有耙齿(4)。
2.根据权利要求1所述的一种快速污水处理设备，其特征在于：所述机体(6)的底端为U型结构。
3.根据权利要求1所述的一种快速污水处理设备，其特征在于：所述出水口(1)和进水口(7)均设置有密封盖。
4.根据权利要求1所述的一种快速污水处理设备，其特征在于：所述刮板(3)为网状结构。
5.根据权利要求1所述的一种快速污水处理设备，其特征在于：所述固定架(15)为中空长方体结构。
说明书
一种快速污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种快速污水处理设备。
背景技术
气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。气浮机分为超效浅层气浮机，涡凹气浮机，平流式气浮机。目前在给水、工业废水和城市污水处理方面都有应用。气浮机优点在于它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。
现有的污水处理设备在使用后，内壁上都得会残留大量的泥渍，需要人工对内壁进行清理，清理起来比较麻烦，既浪费了时间也大大增加了劳动成本，清理装置对内部的杂质进行清理后，无法将其立即排出，提导致杂质再次进入到污水中，增加了清理成本也浪费了时间的问题，为此我们提出一种快速污水处理设备。
实用新型内容
本实用新型的目的在于提供一种快速污水处理设备，以解决上述背景技术中提出的现有的污水处理设备在使用后，内壁上都得会残留大量的泥渍，需要人工对内壁进行清理，清理起来比较麻烦，既浪费了时间也大大增加了劳动成本，清理装置对内部的杂质进行清理后，无法将其立即排出，提导致杂质再次进入到污水中，增加了清理成本也浪费了时间的问题。
为实现上述目的，本实用新型提供如下技术方案：一种快速污水处理设备，包括机体，所述机体的底端设置有支座，所述支座的一侧设置有出水口，另一侧设置有进水口，所述机体的顶端设置有支撑架，且所述机体和支撑架通过焊接进行固定连接，所述支撑架的内部设置有曝气机，且所述曝气机和支撑架通过螺栓进行固定连接，所述出水口的顶端设置有垃圾收集槽，所述机体的底端中心设置有排污口，所述机体的顶端对立设置有旋转轴，所述旋转轴之间通过链条进行连接，所述旋转轴的一侧设置有电机，所述旋转轴的之间对立设置有毛刷动力带，所述毛刷动力带的表面上设置有固定架，所述固定架的内部设置有毛刷，所述毛刷和固定架通过螺栓进行固定连接，所述毛刷动力带之间设置有刮板，所述刮板的表面上设置有耙齿。
优选的，所述机体的底端为U型结构。
优选的，所述出水口和进水口均设置有密封盖。
优选的，所述刮板为网状结构。
优选的，所述固定架为中空长方体结构。
与现有技术相比，本实用新型的有益效果是：通过设计了安装在毛刷固定架上的毛刷，在气浮机使用完后，内壁上会残留很多的泥渍，将毛刷通过螺栓固定在毛刷动力带上的固定架，通过接通电源后，电机会在一个范围内进行正反旋转，带动毛刷进行来回移动，从而对气浮机内壁进行清理，使得清理更加方便，大大节省了劳动力，安装在气浮机上的垃圾收集槽，将清理装置刮出来的杂质进行收集并排出，可以防止杂质再次进入到污水中，从而需要多次进行刮除，既浪费时间也浪费资源。
