申请日2018.03.05
公开(公告)日2018.12.18
IPC分类号C02F9/14; C02F103/16
摘要
本实用新型涉及一种电镀废水循环利用系统，所述系统包括顺次相连通的电镀池、调节池、厌氧池、化学反应池、缺氧池、好氧池、菌藻协同反应池、沉淀池、超滤膜反应器、RO膜反应器、蓄水池，所述蓄水池与电镀池相连通;所述沉淀池通过污泥回流管路与菌藻协同反应池相连通。本实用新型不仅可以直接处理电镀产生的废水，而且处理后的水可以在电镀时循环使用，不仅环保而且节约了水资源，大大降低了企业的生产成本。
权利要求书

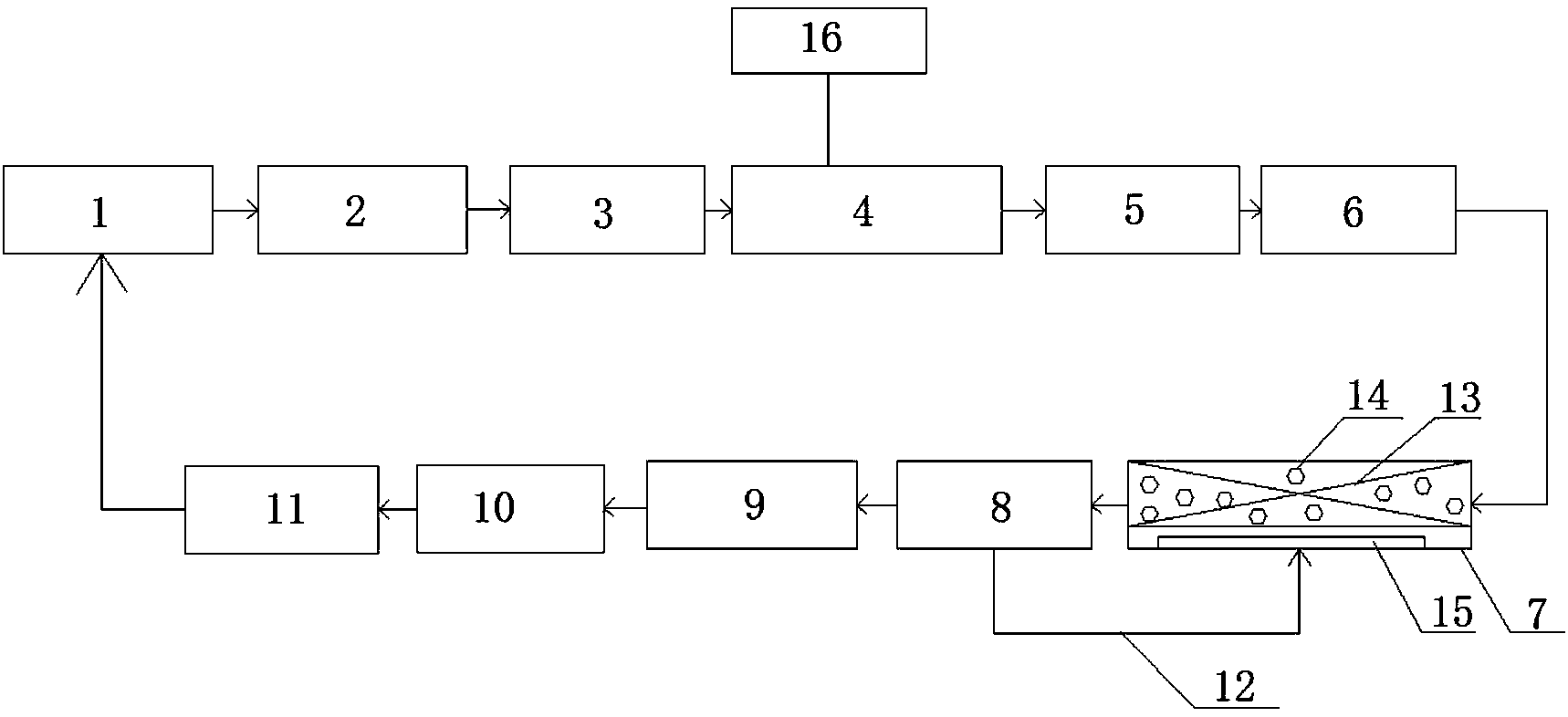

1.一种电镀废水循环利用系统，其特征在于：所述系统包括顺次相连通的电镀池、调节池、厌氧池、化学反应池、缺氧池、好氧池、菌藻协同反应池、沉淀池、超滤膜反应器、RO膜反应器、蓄水池，所述蓄水池与电镀池相连通;所述沉淀池通过污泥回流管路与菌藻协同反应池相连通。
2.根据权利要求1所述的电镀废水循环利用系统，其特征在于：所述菌藻协同反应池内设有生物填料。
3.根据权利要求1所述的电镀废水循环利用系统，其特征在于：所述菌藻协同反应池内分布有螺旋藻。
4.根据权利要求1所述的电镀废水循环利用系统，其特征在于：所述藻菌协同反应池底部安装有曝气装置。
5.根据权利要求1所述的电镀废水循环利用系统，其特征在于：所述化学反应池与储料桶相连通。
说明书
一种电镀废水循环利用系统
技术领域
本实用新型属于环保技术领域，具体地说是涉及一种电镀废水循环利用系统。
背景技术
电镀废水的主要来源有前处理废水、镀层漂洗水、废电镀液以及其他废水，其水质、水量与电镀生产的工艺条件、操作方式及用水方式等因素有关。由于电镀废水成分复杂、水质差异大、重金属含量高且有毒有害，成分不易控制，其中含有如铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质，应节能减排及循环经济理念的要求，在对其进行深度处理的同时，需要在处理达标的基础上尽可能实现微排放，甚至是零排放。
现有技术中的电镀池，其电镀产生的废液通常需要将其排出后到污水处理厂进行污水处理，由此，在进行废水处理时，不仅需要很长的废水输送管道将废水输送至废水处理厂，而且废水处理厂处理后的水直接排放或者进行它用，大大提高了企业的生产成本。
实用新型内容
为了克服现有技术存在的不足，本实用新型提供了一种电镀废水循环利用系统，对电镀产生的废水自行处理并循环利用，达到环保要求的同时有效降低了生产成本。
一种电镀废水循环利用系统，所述系统包括顺次相连通的电镀池、调节池、厌氧池、化学反应池、缺氧池、好氧池、菌藻协同反应器、沉淀池、超滤膜反应器、RO膜反应器、蓄水池，所述蓄水池与电镀池相连通;所述沉淀池通过污泥回流管路与菌藻协同反应池相连通。
作为优选，所述菌藻协同反应池内设有生物填料。菌藻协同反应池采用生物填料，通过物理吸附，将部分高效菌种藻种吸附在填料上面。
作为优选，所述菌藻协同反应池内分布有螺旋藻。利用加入螺旋藻，与系统中已有的菌种协同作用，单独的细菌生物膜与细菌附着于藻类之上，形成菌藻共生体，菌藻生物膜较之于细菌生物膜要有更出众的效果，菌藻生物膜除磷效果是细菌生物膜的数倍以上。
作为优选，所述藻菌协同反应池底部安装有曝气装置。通过曝气装置，增加水中溶解氧，使菌种反应均匀充分。
作为优选，所述化学反应池与储料桶相连通。化学反应池中添加的化学除磷剂放置在储料桶中，根据需求进行投量，简单方便。
本实用新型不仅可以直接处理电镀产生的废水，而且处理后的水可以在电镀时循环使用，不仅环保而且节约了水资源，大大降低了企业的生产成本。
