申请日2018.03.13
公开(公告)日2019.02.12
IPC分类号B01D29/03; B08B9/087
摘要
本实用新型公开了一种废水净化再利用装置，其结构包括泄污管口、储水转换桶、锥型导水管、进水清洗机构、污水净化箱、观察窗、接端管、显示器、控制面板、净水箱、旋转手轮、出水管、支撑底座、开关阀门，泄污管口上端与开关阀门内环相连接，储水转换桶上端与锥型导水管下端相焊接，本实用新型一种废水净化再利用装置，结构上过外端的驱动电机的驱动，通过减速箱对其进行减速，然后带动着转轴柱上端安装的螺旋叶进行旋转驱动，从而使得外环连接着清洗刷子进行扫动清洗着机体壳的内壁避免污垢的生成，水流流过下端安装的过滤网在进行进一步的过滤，增强了污水导入时自动清洗管道内壁，减少了内部污垢的生成提高了环保性。
权利要求书

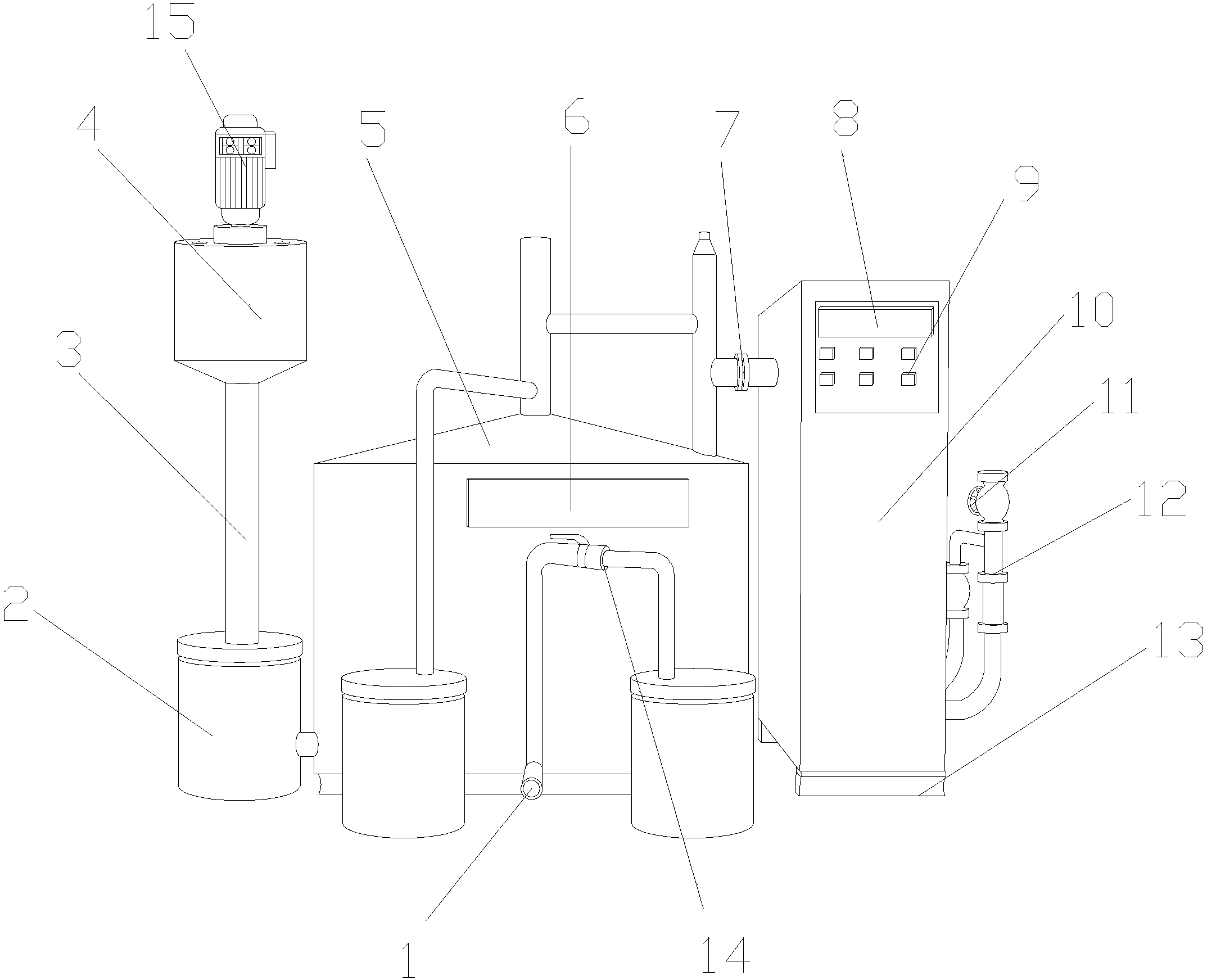

1.一种废水净化再利用装置，其特征在于：其结构包括泄污管口(1)、储水转换桶(2)、锥型导水管(3)、进水清洗机构(4)、污水净化箱(5)、观察窗(6)、接端管(7)、显示器(8)、控制面板(9)、净水箱(10)、旋转手轮(11)、出水管(12)、支撑底座(13)、开关阀门(14)、驱动电机(15)，所述泄污管口(1)上端与开关阀门(14)内环相连接，所述储水转换桶(2)上端与锥型导水管(3)下端相焊接，所述锥型导水管(3)上端与进水清洗机构(4)下端相连接，所述储水转换桶(2)右端与污水净化箱(5)左端相连接，所述污水净化箱(5)前端与观察窗(6)后端相黏合，所述控制面板(9)后端与净水箱(10)前端相贴合，所述旋转手轮(11)前端与出水管(12)后端相连接，所述出水管(12)左端与净水箱(10)右端相黏合，所述进水清洗机构(4)上端与驱动电机(15)下端相连接，所述进水清洗机构(4)由清洗刷子(401)、连接杆(402)、转轴柱(403)、螺旋叶(404)、机体壳(405)、过滤网(406)、高效轴承(407)组成，所述清洗刷子(401)内侧与转轴柱(403)外环相焊接，所述连接杆(402)外侧与清洗刷子(401)内侧为一体化结构，所述转轴柱(403)外环与高效轴承(407)内环为同一轴心，所述转轴柱(403)与螺旋叶(404)为一体化结构，所述清洗刷子(401)外侧与机体壳(405)内侧相贴合，所述过滤网(406)嵌入安装于机体壳(405)内。
2.根据权利要求1所述的一种废水净化再利用装置，其特征在于：所述接端管(7)下端与污水净化箱(5)上端相焊接，所述接端管(7)右端与净水箱(10)左端相黏合。
3.根据权利要求1所述的一种废水净化再利用装置，其特征在于：所述显示器(8)后端与控制面板(9)内PC板相连接。
4.根据权利要求1所述的一种废水净化再利用装置，其特征在于：所述锥型导水管(3)上端与机体壳(405)下端相焊接。
5.根据权利要求1所述的一种废水净化再利用装置，其特征在于：所述净水箱(10)下端与支撑底座(13)上端相焊接，所述污水净化箱(5)右端设有净水箱(10)。
说明书
一种废水净化再利用装置
技术领域
本实用新型是一种废水净化再利用装置，属于废水净化技术领域。
背景技术
自来水广泛应用于家庭、饭店、工厂、医院、科研机构、机关和事业单位等场所，由此所产生的废水通常直接排入下水道，往往得不到再利用，造成了资源的浪费，有悖于当前环保低碳的发展趋势。
现有技术公开了申请号为：201120046253.4的一种废水净化再利用装置，包括一个带有箱盖的储水箱,该储水箱内设有将储水箱分隔成净水箱和废水箱的净化层,所述的废水箱通过设在箱盖上的进水口连接洗刷盆下方的进水管;所述的净水箱的下部分别设有带单向阀和阀门的出水管,以及带水龙头的出水管，上述净化层内的净化物可以是具有过滤和净化作用的活性炭、细沙石等，但是该现有技术对于长期导入污水管内壁残留着污垢，导致清洗过程较为繁琐且费时。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水净化再利用装置，以解决现有技术对于长期导入污水管内壁残留着污垢，导致清洗过程较为繁琐且费时的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水净化再利用装置，其结构包括泄污管口、储水转换桶、锥型导水管、进水清洗机构、污水净化箱、观察窗、接端管、显示器、控制面板、净水箱、旋转手轮、出水管、支撑底座、开关阀门，所述泄污管口上端与开关阀门内环相连接，所述储水转换桶上端与锥型导水管下端相焊接，所述锥型导水管上端与进水清洗机构下端相连接，所述储水转换桶右端与污水净化箱左端相连接，所述污水净化箱前端与观察窗后端相黏合，所述控制面板后端与净水箱前端相贴合，所述旋转手轮前端与出水管后端相连接，所述出水管左端与净水箱右端相黏合，所述进水清洗机构上端与驱动电机下端相连接，所述进水清洗机构由清洗刷子、连接杆、转轴柱、螺旋叶、机体壳、过滤网、高效轴承组成，所述清洗刷子内侧与转轴柱外环相焊接，所述连接杆外侧与清洗刷子内侧为一体化结构，所述转轴柱外环与高效轴承内环为同一轴心，所述转轴柱与螺旋叶为一体化结构，所述清洗刷子外侧与机体壳内侧相贴合，所述过滤网嵌入安装于机体壳内。
进一步地，所述接端管下端与污水净化箱上端相焊接，所述接端管右端与净水箱左端相黏合。
进一步地，所述显示器后端与控制面板内PC板相连接。
进一步地，所述锥型导水管上端与机体壳下端相焊接。
进一步地，所述净水箱下端与支撑底座上端相焊接，所述污水净化箱右端设有净水箱。
进一步地，所述观察窗由钢化玻璃制成，具有较好的穿透性。
进一步地，所述支撑底座由不锈钢制成，具有较好的硬度。
有益效果
本实用新型一种废水净化再利用装置，结构上过外端的驱动电机的驱动，通过减速箱对其进行减速，然后带动着转轴柱上端安装的螺旋叶进行旋转驱动，从而使得外环连接着清洗刷子进行扫动清洗着机体壳的内壁避免污垢的生成，水流流过下端安装的过滤网在进行进一步的过滤，增强了污水导入时自动清洗管道内壁，减少了内部污垢的生成提高了环保性。
