申请日2018.03.13
公开(公告)日2019.01.18
IPC分类号C02F9/08; C02F1/32; C02F1/28; C02F1/50; C02F1/72
摘要
本实用新型属于废水处理设备技术领域且公开了一种工业生产用废水处理净化设备，包括壳体、消毒液放置瓶、沉淀固体出口、支腿、第一接触氧化室、第二接触氧化室、活性炭吸附板、紫外线杀菌灯和滤网，所述壳体左侧上端设置有进水口，所述壳体内部设置有第一接触氧化室。本实用新型通过在壳体内部设置有两个氧化室，可以对废水进行氧化处理，氧化之后的沉淀物可以通过固体沉淀出口进行处理，在隔板上设置有活性炭吸附板，活性炭吸附板可以吸附废水中的有毒气体，让废水得到进一步的处理，在第二接触氧化室右侧设置有紫外线杀菌灯，可以为废水起到杀菌消毒的效果，在壳体右侧上端设置有消毒剂，可以为废水起到消毒的效果。
权利要求书

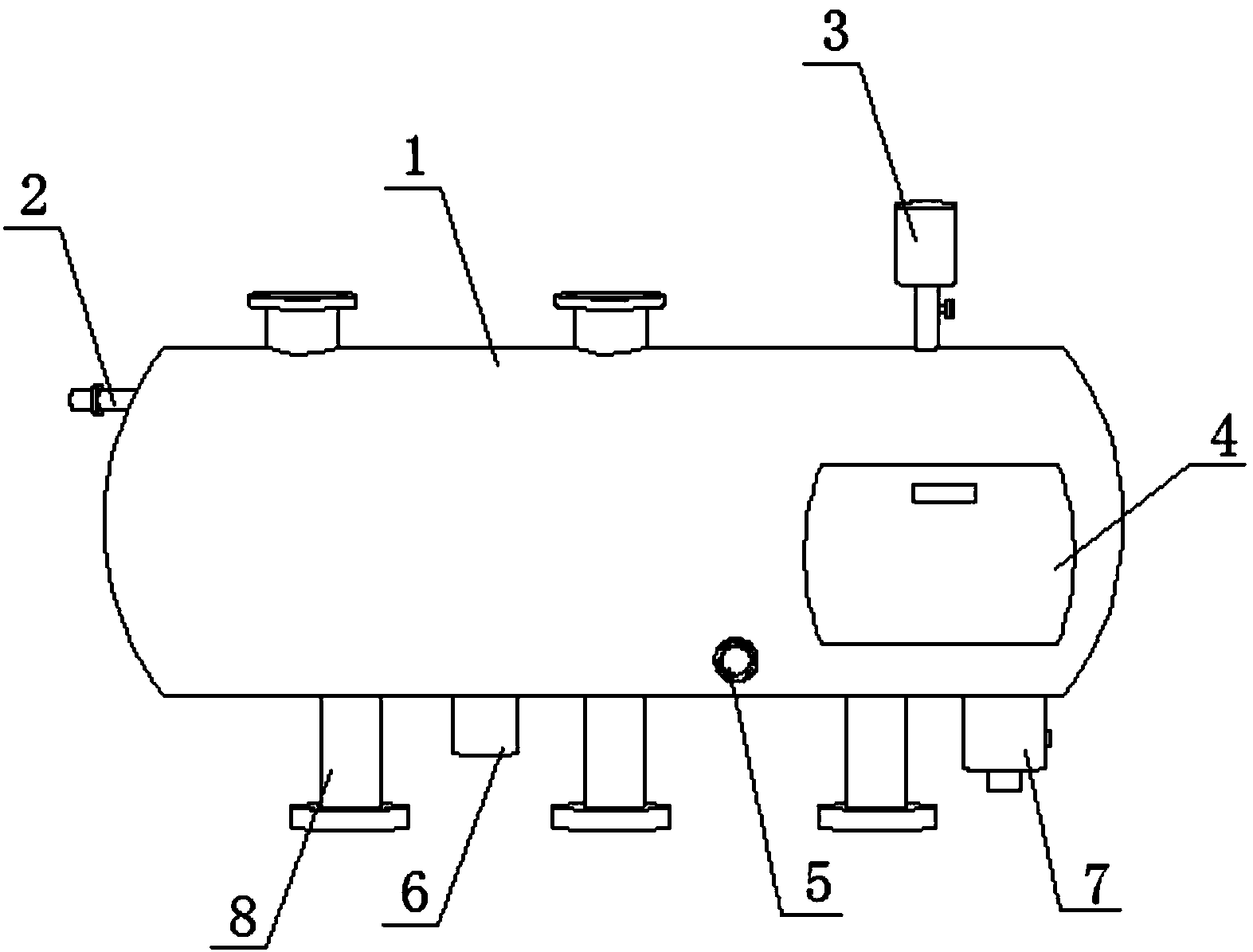

1.一种工业生产用废水处理净化设备，包括壳体(1)、消毒液放置瓶(3)、沉淀固体出口(6)、支腿(8)、第一接触氧化室(9)、第二接触氧化室(10)、活性炭吸附板(12)、紫外线杀菌灯(13)和滤网(14)，其特征在于，所述壳体(1)左侧上端设置有进水口(2)，所述壳体(1)内部设置有第一接触氧化室(9)，所述第一接触氧化室(9)右侧设置有隔板(11)，所述隔板(11)两侧均与活性炭吸附板(12)固定连接，所述隔板(11)右侧设置有第二接触氧化室(10)，所述第二接触氧化室(10)右侧设置有设置有隔板(11)，所述隔板(11)两侧均与活性炭吸附板(12)固定连接，所述壳体(1)右侧设置有消毒液放置瓶(3)，且消毒液放置瓶(3)底部通过螺纹与壳体(1)以拆卸的方式连接，所述壳体(1)内部右侧设置有多个紫外线杀菌灯(13)，且紫外线杀菌灯(13)设置在第二接触氧化室(10)右侧，所述体(1)右侧底端设置有出水口(7)，所述出水口(7)内部设置有滤网(14)，且滤网(14)与出水口(7)内以抽动的方式连接，所述第一接触氧化室(9)与第二接触氧化室(10)中端底部设置有沉淀固体出口(6)，所述壳体(1)前端右侧设置有开关(5)，所述开关(5)与紫外线杀菌灯(13)通过电线电性连接，所述壳体(1)底部设置有支腿(8)，且支腿(8)从左到右依次设置有三个。
2.根据权利要求1所述的一种工业生产用废水处理净化设备，其特征在于，所述壳体(1)上端设置有两个进气口。
3.根据权利要求1所述的一种工业生产用废水处理净化设备，其特征在于，所述第一接触氧化室(9)与第二接触氧化室(10)内部均设置有氧化铜。
4.根据权利要求1所述的一种工业生产用废水处理净化设备，其特征在于，所述消毒液放置瓶(3)底部设置有控制阀，且消毒液放置瓶(3)内部放置的消毒液位双氧水。
5.根据权利要求1所述的一种工业生产用废水处理净化设备，其特征在于，所述壳体(1)右侧设置有观察窗(4)，且观察窗(4)由透明塑料制成。
说明书
一种工业生产用废水处理净化设备
技术领域
本实用新型涉及一种废水处理净化，具体涉及一种工业生产用废水处理净化设备，属于废水处理设备技术领域。
背景技术
在现有的工业生产制造中，工业产生的废水量比较大，而且排放量也越来越大，各大工厂也对废水处理越来越重视，但是现有的工厂中用的废水处理装置结构与设计比较复杂化，操作起来比较困难，不仅增加了生产成本，而且降低了工作效率，现在有的工厂为了避免生产成本的浪费，采取不对废水进行处理净化，直接排放到外面，这样的做法不仅会影响环境，而且还会对地下水造成很大的影响，为此，我们提出一种工业生产用废水处理净化设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种工业生产用废水处理净化设备，通过在壳体内部设置有两个氧化室，可以对废水进行氧化处理，氧化之后的沉淀物可以通过固体沉淀出口进行处理，在隔板上设置有活性炭吸附板，活性炭吸附板可以吸附废水中的有毒气体，让废水得到进一步的处理，在第二接触氧化室右侧设置有紫外线杀菌灯，可以为废水起到杀菌消毒的效果，在壳体右侧上端设置有消毒剂，可以为废水起到消毒的效果，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种工业生产用废水处理净化设备，包括壳体、消毒液放置瓶、沉淀固体出口、支腿、第一接触氧化室、第二接触氧化室、活性炭吸附板、紫外线杀菌灯和滤网，所述壳体左侧上端设置有进水口，所述壳体内部设置有第一接触氧化室，所述第一接触氧化室右侧设置有隔板，所述隔板两侧均与活性炭吸附板固定连接，所述隔板右侧设置有第二接触氧化室，所述第二接触氧化室右侧设置有设置有隔板，所述隔板两侧均与活性炭吸附板固定连接，所述壳体右侧设置有消毒液放置瓶，且消毒液放置瓶底部通过螺纹与壳体以拆卸的方式连接，所述壳体内部右侧设置有多个紫外线杀菌灯，且紫外线杀菌灯设置在第二接触氧化室右侧，所述体右侧底端设置有出水口，所述出水口内部设置有滤网，且滤网与出水口内以抽动的方式连接，所述第一接触氧化室与第二接触氧化室中端底部设置有沉淀固体出口，所述壳体前端右侧设置有开关，所述开关与紫外线杀菌灯通过电线电性连接，所述壳体底部设置有支腿，且支腿从左到右依次设置有三个。
作为本实用新型的一种优选技术方案，所述壳体上端设置有两个进气口。
作为本实用新型的一种优选技术方案，所述第一接触氧化室与第二接触氧化室内部均设置有氧化铜。
作为本实用新型的一种优选技术方案，所述消毒液放置瓶底部设置有控制阀，且消毒液放置瓶内部放置的消毒液位双氧水。
作为本实用新型的一种优选技术方案，所述壳体右侧设置有观察窗，且观察窗由透明塑料制成。
本实用新型所达到的有益效果是：一种工业生产用废水处理净化设备与现有技术相比存在的优点：
1.通过在壳体内部设置有两个氧化室，可以对废水进行氧化处理，氧化之后的沉淀物可以通过固体沉淀出口进行处理。
2.在隔板上设置有活性炭吸附板，活性炭吸附板可以吸附废水中的有毒气体，让废水得到进一步的处理。
3.在第二接触氧化室右侧设置有紫外线杀菌灯，可以为废水起到杀菌消毒的效果。
4.在壳体右侧上端设置有消毒剂，可以为废水起到消毒的效果。
5.在出水口内部设置有滤网，可以起到过滤的作用。
