申请日2013.06.04
公开(公告)日2015.01.28
IPC分类号C02F1/78; C02F1/32
摘要
本发明涉及一种紫外线与次生臭氧水处理装置，由外壳、开设在外壳上的进水口、出水口、空气进口以及设置在外壳内的中心外套管、中心内套管、紫外灯管及曝气穿孔管构成，进水口开设在外壳的下方，出水口开设在外壳的上方，紫外灯管、中心内套管、中心外套管自内向外依次套设并设在外壳内的中心位置，空气进口连通中心外套管，曝气穿孔管连接在中心内套管及中心外套管的下端。与现有技术相比，本发明对杀灭水中的细菌、病毒以及降低水的色度具有良好的效果，而且装置构造简单、操作使用方便，可以用于水的杀菌消毒处理和脱色处理，在水处理领域有广泛的应用。
权利要求书

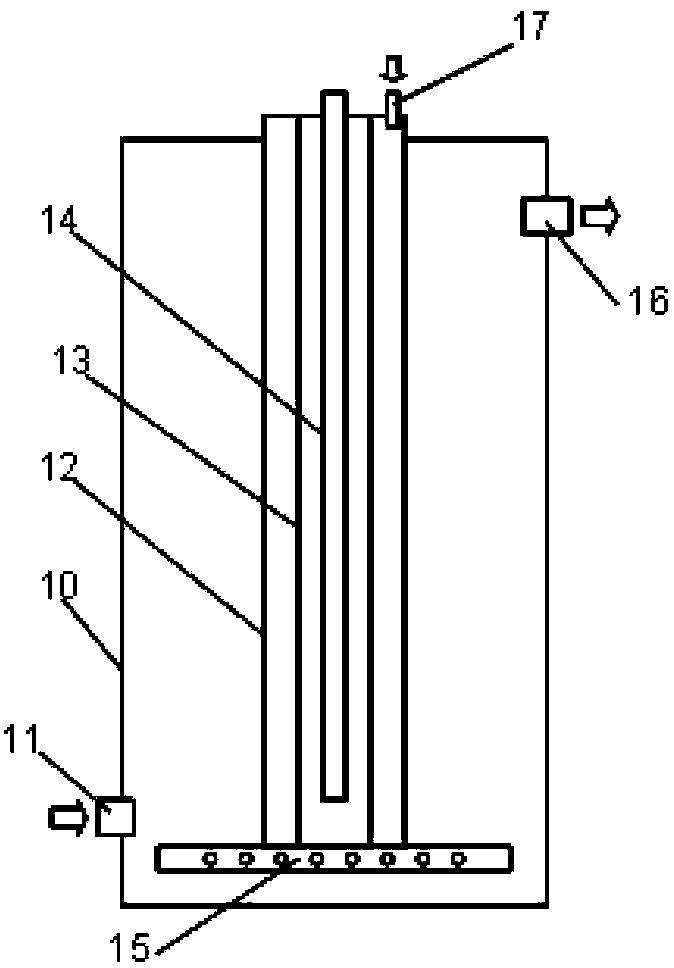

1.一种紫外线与次生臭氧水处理装置，其特征在于，该装置由外壳(10)、开设在外壳(10)上的进水口(11)、出水口(16)、空气进口(17)以及设置在外壳(10)内的中心外套管(12)、中心内套管(13)、紫外灯管(14)及曝气穿孔管(15)构成，所述的进水口(11)开设在外壳(10)的下方，所述的出水口(16)开设在外壳(10)的上方，所述的紫外灯管(14)、中心内套管(13)、中心外套管(12)自内向外依次套设并设在外壳(10)内的中心位置，所述的空气进口(17)连通中心外套管(12)，所述的曝气穿孔管(15)连接在中心内套管(13)及中心外套管(12)的下端;所述的中心外套管(12)与中心内套管(13)之间的空间充满自空气进口(17)向下流动的空气，空气不断通过曝气穿孔管(15)向中心外套管(12)外的水中释放，所述的曝气穿孔管(15)通过曝气向水中通入臭氧;所述的外壳(10)内盛装待处理的水，待处理的水由进水口(11)进入外壳(10)内，在装置中的停留时间为5-10s，水流与空气的体积流量比为1︰1～1︰5;所述的紫外灯管(14)采用波长为254nm的紫外线发射器。
2.根据权利要求1所述的一种紫外线与次生臭氧水处理装置，其特征在于，所述的外壳(10)可以是圆柱或矩形横截面的外壳。
3.根据权利要求1所述的一种紫外线与次生臭氧水处理装置，其特征在于，待处理的水由进水口(11)进入外壳(10)内，在装置中的停留时间为10s。
4.根据权利要求3所述的一种紫外线与次生臭氧水处理装置，其特征在于，水流与空气的体积流量比为1︰2.5。
说明书
一种紫外线与次生臭氧水处理装置
技术领域
本发明涉及一种水处理装置，尤其是涉及一种紫外线与次生臭氧水处理装置。
背景技术
紫外线和臭氧都具有较强的杀菌消毒作用，臭氧具有很强的氧化能力，在水处理和环保领域具有比较广泛的应用。现有技术是将臭氧发生器所产生的臭氧注入到水处理装置中，并同时进行紫外线照射，以起到臭氧与紫外线结合的处理效果，该方式一般称为“高级氧化法”的一种。由于现有的技术需要配备臭氧发生装置，所以所构成的水处理装置复杂，而且费用较高。申请号为200510132947.9的中国专利公开了一种利用臭氧和紫外线对有害物质进行处理的装置，用于去除在含有有机物质的处理水中混合臭氧所产生的气泡，该处理装置包括第一水挡板、第一吸入口、第一未处理水提供装置、第一管道等，另外还包括第二吸入口、第二管道、第二曝气筒、第二臭氧收集部、U形第二水收集器等，该装置结构复杂，并且也无法对含有有机物质水处理完全。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种方便进行杀菌消毒处理及脱色处理的紫外线与次生臭氧水处理装置。
本发明的目的可以通过以下技术方案来实现：
一种紫外线与次生臭氧水处理装置，该装置由外壳、开设在外壳上的进水口、出水口、空气进口以及设置在外壳内的中心外套管、中心内套管、紫外灯管及曝气穿孔管构成，
所述的进水口开设在外壳的下方，所述的出水口开设在外壳的上方，所述的紫外灯管、中心内套管、中心外套管自内向外依次套设并设在外壳内的中心位置，
所述的空气进口连通中心外套管，所述的曝气穿孔管连接在中心内套管及中心外套管的下端。所述的外壳可以是圆柱或矩形横截面的外壳。所述的外壳内盛装待处理的水。所述的中心外套管与中心内套管之间的空间充满自空气进口向下流动的空气，空气不断通过曝气穿孔管向中心外套管外的水 中释放。
所述的曝气穿孔管通过曝气向水中通入臭氧。待处理的水由进水口进入外壳内，在装置中的停留时间为5-10s，优选为10s。水流与空气的体积流量比为1∶1～1∶5，优选1∶2.5。所述的紫外灯管采用波长为254nm的紫外线发射器。与现有技术相比，本发明具有以下优点：
(1)方便进行杀菌消毒处理：调整进水流量，使水流在本发明装置中的停留时间保持在5-15秒(以10秒为最佳)，以进水流量与进入空气的流量的大小之比为1∶5(最佳比例为1∶2.5)调整空气流量，采用波长为254nm的紫外线发射器，接通电源，通水、通空气，这样从装置中流出的水就是被杀菌消毒过的处理水。本发明装置可以杀灭水中99%以上的一般细菌、99.9%以上的大床杆菌和病毒。
(2)方便进行脱色处理：根据水的色度(以稀释倍数表示)调整进水流量，使水流在本发明装置中的停留时间保持在10-30分钟(根据色度大小确定)，以进水流量与进入空气的流量的大小之比为1∶5(最佳比例为1∶2.5)调整空气流量，采用波长为254nm的紫外线发射器，接通电源，通水、通空气，这样从装置中流出的水就是被脱色过的处理水。本发明装置可以将水中的色度脱色减少到30倍以下。
