申请日2018.03.13
公开(公告)日2019.01.11
IPC分类号C02F9/00
摘要
本实用新型公开了一种多级废水处理装置，其结构包括底座、PH调节池、沉淀管、进出水管、连接件、废水处理池、连接管、消毒器、过滤罐、连通管，所述沉淀管设在废水处理池下端的左右两侧上，两者互相贯穿接通，所述沉淀管下端固定连接着底座，本实用新型设有消毒器，用PH调节池进行检测废水内部的PH指数，再通过连通管传送到过滤罐上，对废水进行处理过滤，将处理过后的水通过进口传进杀菌器内部，用控制器操作杀菌器进行强度杀菌消毒，将废水内部存在的有毒有害物质进行高效处理，提高水质的质量指数。
权利要求书

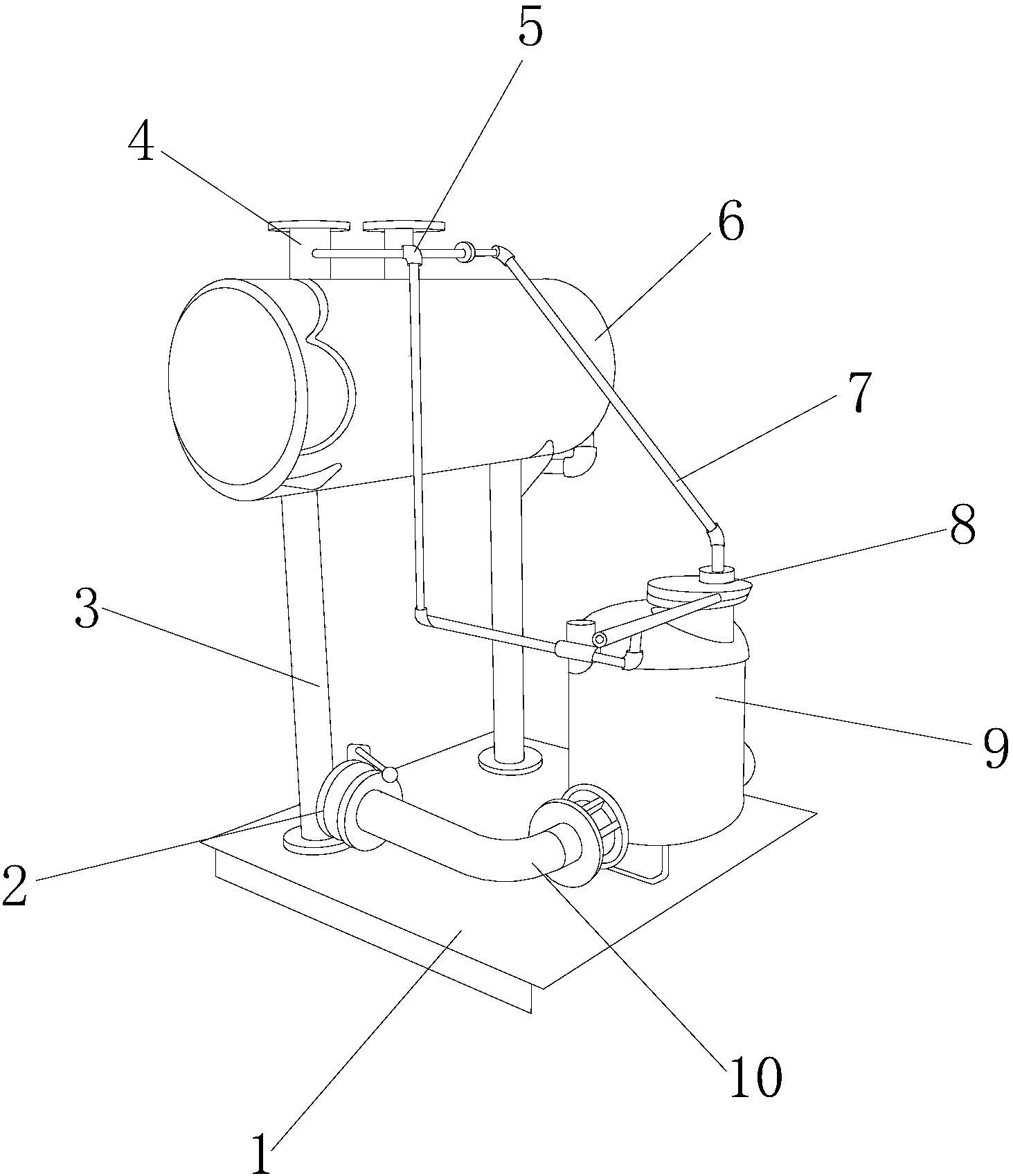

1.一种多级废水处理装置，其结构包括底座(1)、PH调节池(2)、沉淀管(3)、进出水管(4)、连接件(5)、废水处理池(6)、连接管(7)、消毒器(8)、过滤罐(9)、连通管(10)，所述沉淀管(3)设在废水处理池(6)下端的左右两侧上，两者互相贯穿接通，所述沉淀管(3)下端固定连接着底座(1)，其特征在于：
所述废水处理池(6)顶部的中间位置上设有进出水管(4)，两个进出水管(4)并排连接在同一直线上，所述连接件(5)贯穿插入废水处理池(6)内部，所述连接件(5)将废水处理池(6)与过滤罐(9)相接通，所述过滤罐(9)顶部的中间位置设有消毒器(8)，两者相叠合在一起，所述连接管(7)贯穿消毒器(8)再伸入过滤罐(9)内部，所述过滤罐(9)左侧设在连通管(10)，连通管(10)左端与沉淀管(3)固定焊接在一起，两者连通之间互相通透;
所述消毒器(8)由进口(801)、清洗器(802)、传感器(803)、控制器(804)、杀菌器(805)、出口(806)、排污口(807)组成，所述进口(801)、出口(806)、排污口(807)设在同一平面上，所述进口(801)、出口(806)、排污口(807)与壳体互相连通，所述壳体内部设有清洗器(802)和杀菌器(805)，清洗器(802)与杀菌器(805)互相配合接通，所述壳体上端设有传感器(803)、控制器(804)，所述传感器(803)通过壳体与杀菌器(805)接通，通过杀菌器(805)通过连接管(7)与废水处理池(6)相接。
2.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述沉淀管(3)垂直固定在底座(1)后端。
3.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述PH调节池(2)连接在连通管(10)左侧，两者连为一体。
4.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述沉淀管(3)、进出水管(4)、废水处理池(6)互相构成一体化结构。
5.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述连接件(5)将多根连接管(7)固定连为一体。
6.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述消毒器(8)、过滤罐(9)、连通管(10)相连接互通。
说明书
一种多级废水处理装置
技术领域
本实用新型是一种多级废水处理装置，属于废水处理设备技术领域。
背景技术
废水处理装置就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有技术公开了申请号为：201720835499.7的一种废水处理装置，包括蒸发器，蒸发器具有排液口，废水处理装置还包括：加热器，加热器的流体进口与排液口连通，加热器的流体出口与蒸发器的内腔连通;其中，加热器与流体排放管道连接，以吸收流体排放管道内的流体的热量。本实用新型中的废水处理装置解决了现有技术中的废水处理装置的废水处理效率较低的问题。但是其不足之处在于现有的工业废水没有进行强度消毒，废水内部存在有毒有害物质会残留在废水内。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种多级废水处理装置，以解决现有的工业废水没有进行强度消毒，废水内部存在有毒有害物质会残留在废水内的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种多级废水处理装置，其结构包括底座、PH调节池、沉淀管、进出水管、连接件、废水处理池、连接管、消毒器、过滤罐、连通管，所述沉淀管设在废水处理池下端的左右两侧上，两者互相贯穿接通，所述沉淀管下端固定连接着底座，所述废水处理池顶部的中间位置上设有进出水管，两个进出水管并排连接在同一直线上，所述连接件贯穿插入废水处理池内部，所述连接件将废水处理池与过滤罐相接通，所述过滤罐顶部的中间位置设有消毒器，两者相叠合在一起，所述连接管贯穿消毒器再伸入过滤罐内部，所述过滤罐左侧设在连通管，连通管左端与沉淀管固定焊接在一起，两者连通之间互相通透;所述消毒器由进口、清洗器、传感器、控制器、杀菌器、出口、排污口组成，所述进口、出口、排污口设在同一平面上，所述进口、出口、排污口与壳体互相连通，所述壳体内部设有清洗器和杀菌器，清洗器与杀菌器互相配合接通，所述壳体上端设有传感器、控制器，所述传感器通过壳体与杀菌器接通，通过杀菌器通过连接管与废水处理池相接。
进一步地，所述沉淀管垂直固定在底座后端。
进一步地，所述PH调节池连接在连通管左侧，两者连为一体。
进一步地，所述沉淀管、进出水管、废水处理池互相构成一体化结构。
进一步地，所述连接件将多根连接管固定连为一体。
进一步地，所述消毒器、过滤罐、连通管相连接互通。
进一步地，所述废水处理池内部设有多层废水处理器。
进一步地，所述过滤罐内部设有高效过滤网。
有益效果
本实用新型一种多级废水处理装置，用PH调节池进行检测废水内部的PH指数，再通过连通管传送到过滤罐上，对废水进行处理过滤，将处理过后的水通过进口传进杀菌器内部，用控制器操作杀菌器进行强度杀菌消毒，将废水内部存在的有毒有害物质进行高效处理，提高水质的质量指数。
