申请日2013.06.03
公开(公告)日2013.11.20
IPC分类号B01D21/30; B01D21/24
摘要

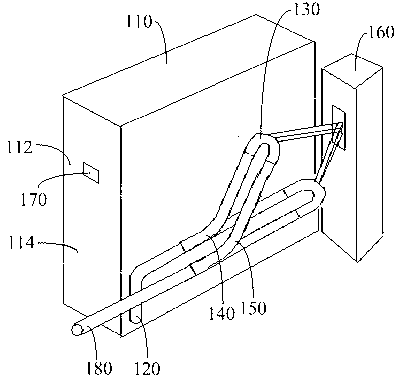

一种污水沉淀物自动溢流装置，包括污水箱、第一弯管、第二弯管、第一软管、第二软管、电控升降设备与液位开关。第一弯管安装于污水箱的侧壁，且一端伸至污水箱的底部，另一端伸出污水箱的外部且连接第一软管的一端，第一软管的另一端连接第二弯管的一端，第二弯管的另一端连接第二软管，电控升降设备与第二弯管连接，液位开关安装于污水箱的侧壁的上部并与电控升降设备电连接，在污水箱的液位升高至触发液位开关时，电控升降设备根据液位开关发出的触发信号带动第二弯管下降。上述污水沉淀物自动溢流装置，不会造成污水从污水箱顶端溢出，更不需要污水泵的抽送，并能完成污水的定时、定量溢流，节约了电能，降低了污水处理的成本。
权利要求书
1.一种污水沉淀物自动溢流装置，其特征在于，包括污水箱、第一弯管、第二弯管、第一软管、第二软管、电控升降设备与液位开关，所述第一弯管安装于所述污水箱的侧壁，且一端伸至所述污水箱的底部，另一端伸出所述污水箱的外部且连接所述第一软管的一端，所述第一软管的另一端连接所述第二弯管的一端，所述第二弯管的另一端连接所述第二软管，所述电控升降设备与所述第二弯管连接，所述液位开关安装于所述污水箱的侧壁的上部并与所述电控升降设备电连接，在所述污水箱的液位升高至触发所述液位开关时，所述电控升降设备根据所述液位开关发出的触发信号带动所述第二弯管下降。
2.根据权利要求1所述的污水沉淀物自动溢流装置，其特征在于，所述污水箱设置于高水位线与低水位线，所述高水位线高于所述低水位线，所述液位开关的安装于所述污水箱的侧壁与所述高水位线等高处，所述第一弯管安装于所述污水箱的侧壁与所述低水位线等高处。
3.根据权利要求2所述的污水沉淀物自动溢流装置，其特征在于，所述第一弯管的弯折度为90度，所述第一弯管与所述第一软管连接的一端与所述低水位线等高。
4.根据权利要求1所述的污水沉淀物自动溢流装置，其特征在于，所述第二弯管为U型管。
5.根据权利要求1所述的污水沉淀物自动溢流装置，其特征在于，所述第二软管的另一端还连接有排水管。
6.根据权利要求1所述的污水沉淀物自动溢流装置，其特征在于，所述第一弯管、第二弯管、第一软管或第二软管的流道内还设置有用于检测流体的流体检测仪，所述流体检测仪与所述电控升降设备电连接，所述流体检测仪在检测到所述第一弯管、第二弯管、第一软管或第二软管中无流体流经时发送检测信号至所述电控升降设备，所述电控升降设备带动所述第二弯管上升至与所述液位开关等高的高度。
说明书
污水沉淀物自动溢流装置
技术领域
本实用新型涉及污水处理领域，特别是涉及一种污水沉淀物自动溢流装置。
背景技术
通常，污水处理工程中具有沉降工艺，即将污水送入污水池，待污水中的沉淀物沉降后采用污水泵将沉淀物送入下级污水处理设备。采用污水泵需要设置污水泵的抽送频率与抽送时间，然而，预设的抽送频率与抽送时间往往难以与污水进入污水池的流速适当的匹配，过高的抽送频率可能会使污水泵空载运行，浪费了电能，过低的抽送频率可能会造成污水溢出污水 池。另外，采用污水泵抽送需要能耗，提高了污水处理的成本。
实用新型内容
基于此，有必要针对预设的抽送频率与抽送时间往往难以与污水进入污水池的流速适当的匹配的问题，提供一种能够定时、定量溢流的污水沉淀物自动溢流装置。
一种污水沉淀物自动溢流装置，包括污水箱、第一弯管、第二弯管、第一软管、第二软管、电控升降设备与液位开关，所述第一弯管安装于所述污水箱的侧壁，且一端伸至所述污水箱的底部，另一端伸出所述污水箱的外部且连接所述第一软管的一端，所述第一软管的另一端连接所述第二弯管的一端，所述第二弯管的另一端连接所述第二软管，所述电控升降设备与所述第二弯管连接，所述液位开关安装于所述污水箱的侧壁的上部并与所述电控升降设备电连接，在所述污水箱的液位升高至触发所述液位开关时，所述电控升降设备根据所述液位开关发出的触发信号带动所述第二弯管下降。
在其中一个实施例中，所述污水箱设置于高水位线与低水位线，所述高水位线高于所述低水位线，所述液位开关的安装于所述污水箱的侧壁与所述高水位线等高处，所述第一弯管安装于所述污水箱的侧壁与所述低水位线等高处。
在其中一个实施例中，所述第一弯管的弯折度为90度，所述第一弯管与所述第一软管连接的一端与所述低水位线等高。
在其中一个实施例中，所述第二弯管为U型管。
在其中一个实施例中，所述第二软管的另一端还连接有排水管。
在其中一个实施例中，所述第一弯管、第二弯管、第一软管或第二软管的流道内还设置有用于检测流体的流体检测仪，所述流体检测仪与所述电控升降设备电连接，所述流体检测仪在检测到所述第一弯管、第二弯管、第一软管或第二软管中无流体流经时发送检测信号至所述电控升降设备，所述电控升降设备带动所述第二弯管上升至与所述液位开关等高的高度。
上述污水沉淀物自动溢流装置，污水流入污水箱后，污水中的沉淀物沉降于污水箱的底部，当污水箱中的污水的水位达到一定高度触发液位开关时，电控升降设备控制第二弯管下落，污水箱底端的沉淀物在水压差的作用下优先通过第一弯管、第二弯管、第一软管与第二软管排出，采用该污水沉淀物自动溢流装置不会造成污水从污水箱顶端溢出，更不需要污水泵的抽送，并能完成污水的定时、定量溢流，节约了电能，降低了污水处理的成本。
