申请日2018.03.13
公开(公告)日2019.01.04
IPC分类号B01D21/02; B01D36/04
摘要
本实用新型提供一种工业废水处理生化沉淀装置，包括密封机构、沉淀池以及支撑机构，所述密封机构下端安装有沉淀池，所述沉淀池下端装配有支撑机构，所述密封机构包括密封盖、左挡板、伸缩软管、空腔、过滤网、右挡板、导向杆、丝杆以及电机，所述支撑机构包括螺纹杆、弹簧一、固定板、伸缩板、移动轮、支撑板、弹簧二以及连接板，与现有技术相比，本实用新型具有如下的有益效果：实现了密封的功能，而且也便于对沉淀物进行快速过滤以及聚集，沉淀时间短，也实现了对沉淀物进行快速取出，而且也便于移动。
权利要求书
1.一种工业废水处理生化沉淀装置，包括密封机构、沉淀池以及支撑机构，其特征在于：所述密封机构下端安装有沉淀池，所述沉淀池下端装配有支撑机构，所述密封机构包括密封盖、左挡板、伸缩软管、空腔、过滤网、右挡板、导向杆、丝杆以及电机，所述支撑机构包括螺纹杆、弹簧一、固定板、伸缩板、移动轮、支撑板、弹簧二以及连接板。
2.根据权利要求1所述的一种工业废水处理生化沉淀装置，其特征在于：在所述密封机构中，所述左挡板右端固定有密封盖，所述密封盖右端设置有右挡板，所述右挡板左端通过螺栓与导向杆相连接，所述导向杆左端安装有丝杆，所述丝杆左端固定有电机，所述电机镶嵌在左挡板左端，所述导向杆以及丝杆均装配在密封盖内部，所述密封盖内部开设有空腔，且空腔下端安装有伸缩软管，所述伸缩软管下端装配有过滤网，所述伸缩软管以及过滤网均安装在密封盖内部。
3.根据权利要求2所述的一种工业废水处理生化沉淀装置，其特征在于：所述右挡板左端通过螺栓与沉淀池右端相连接，所述密封盖上加工有导向孔，且导向孔上安装有导向杆，所述丝杆通过滚珠螺母副与导向杆相连接，所述丝杆左端通过轴承与密封盖相连接，所述密封盖下端通过滑轨与沉淀池相连接，所述电机通过导线与外接电源相连接。
4.根据权利要求2所述的一种工业废水处理生化沉淀装置，其特征在于：所述密封盖上端通过法兰盘与充气机相连接，且充气机下端通过气管与空腔相连接，且充气机通过导线与外接电源相连接。
5.根据权利要求1所述的一种工业废水处理生化沉淀装置，其特征在于：在所述支撑机构中，所述螺纹杆安装在固定板上端，所述固定板内壁连接有弹簧一，所述弹簧一内端安装有伸缩板，所述伸缩板内端安装有支撑板，所述支撑板下端连接有弹簧二，所述弹簧二下端设置有连接板，所述固定板下端设置有移动轮，所述移动轮上端安装有伸缩板，所述伸缩板上端设置有螺纹杆，所述螺纹杆装配在固定板上，所述固定板通过弹簧一与伸缩板相连接，所述支撑板与连接板通过弹簧二相连接。
6.根据权利要求5所述的一种工业废水处理生化沉淀装置，其特征在于：所述伸缩板横截面呈梯形，所述沉淀池下端开设有开口槽，且开口槽上装配有连接板，所述连接板左右两端均通过插销杆与沉淀池相连接，所述连接板上端均匀粘贴有至少两个吸盘。
7.根据权利要求5所述的一种工业废水处理生化沉淀装置，其特征在于：所述螺纹杆下端通过螺纹与固定板相连接，所述螺纹杆上端固定有把手，所述移动轮左右两端均通过滑轨与固定板相分离，所述螺纹杆下端通过轴承与垫板相连接，且垫板设置在伸缩板上端。
说明书
一种工业废水处理生化沉淀装置
技术领域
本实用新型是一种工业废水处理生化沉淀装置，属于废水处理设备领域。
背景技术
现有的工业废水处理生化沉淀装置在对废水进行处理时，通常会有一些生物悬浮物悬浮在废水表面，导致沉淀效果不佳，沉淀时间较长，现有的工业废水处理生化沉淀装置在对沉淀物进行取出时，通常是将废水全部排出，然后在对沉淀物进行取出，操作复杂，工作量大。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种工业废水处理生化沉淀装置，以解决上述背景技术中提出的问题。

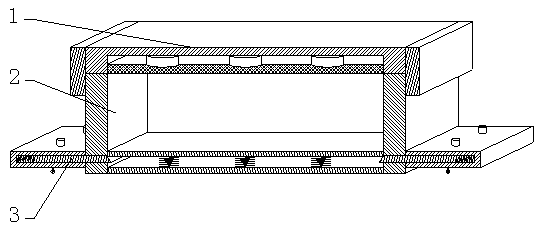

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种工业废水处理生化沉淀装置，包括密封机构、沉淀池以及支撑机构，所述密封机构下端安装有沉淀池，所述沉淀池下端装配有支撑机构，所述密封机构包括密封盖、左挡板、伸缩软管、空腔、过滤网、右挡板、导向杆、丝杆以及电机，所述支撑机构包括螺纹杆、弹簧一、固定板、伸缩板、移动轮、支撑板、弹簧二以及连接板。
进一步地，在所述密封机构中，所述左挡板右端固定有密封盖，所述密封盖右端设置有右挡板，所述右挡板左端通过螺栓与导向杆相连接，所述导向杆左端安装有丝杆，所述丝杆左端固定有电机，所述电机镶嵌在左挡板左端，所述导向杆以及丝杆均装配在密封盖内部，所述密封盖内部开设有空腔，且空腔下端安装有伸缩软管，所述伸缩软管下端装配有过滤网，所述伸缩软管以及过滤网均安装在密封盖内部。
进一步地，所述右挡板左端通过螺栓与沉淀池右端相连接，所述密封盖上加工有导向孔，且导向孔上安装有导向杆，所述丝杆通过滚珠螺母副与导向杆相连接，所述丝杆左端通过轴承与密封盖相连接，所述密封盖下端通过滑轨与沉淀池相连接，所述电机通过导线与外接电源相连接，在实际使用时，使用人员将废水倒入沉淀池内部，在沉淀池内部废水盛放完全后，停止倒入废水，然后使用人员启动电机，电机工作带动丝杆转动，因为丝杆通过滚珠螺母副与导向杆相连接，所述丝杆转动并沿着导向杆向右移动，丝杆向右移动带动密封盖沿着滑轨向右移动，密封盖向右移动同时带动电机以及左挡板向右移动，在左挡板向右移动到与沉淀池左端面相接触时，停止电机，实现了对沉淀池进行密封，降低了恶臭气体的发散。
进一步地，所述密封盖上端通过法兰盘与充气机相连接，且充气机下端通过气管与空腔相连接，且充气机通过导线与外接电源相连接，在实际使用时，使用人员启动充气机，充气机工作带动空气流动，然后导致外界空气通过充气机进入气管内部，然后进入空腔内部，然后空气离开空腔并进入伸缩软管内部，然后伸缩软管充气开始伸长，进而带动过滤网向下移动，过滤网向下移动从而对废水中沉淀物进行过滤，实现了对沉淀物进行过滤以及聚集操作。
进一步地，在所述支撑机构中，所述螺纹杆安装在固定板上端，所述固定板内壁连接有弹簧一，所述弹簧一内端安装有伸缩板，所述伸缩板内端安装有支撑板，所述支撑板下端连接有弹簧二，所述弹簧二下端设置有连接板，所述固定板下端设置有移动轮，所述移动轮上端安装有伸缩板，所述伸缩板上端设置有螺纹杆，所述螺纹杆装配在固定板上，所述固定板通过弹簧一与伸缩板相连接，所述支撑板与连接板通过弹簧二相连接。
进一步地，所述伸缩板横截面呈梯形，所述沉淀池下端开设有开口槽，且开口槽上装配有连接板，所述连接板左右两端均通过插销杆与沉淀池相连接，所述连接板上端均匀粘贴有至少两个吸盘，在实际使用时，随着过滤网持续向下移动时，从而带动沉淀物聚集在支撑板上，进而带动支撑板向下移动，支撑板向下移动可对弹簧二进行压缩，同时支撑板向下移动从而与吸盘相接触，进而导致吸盘对支撑板进行吸附固定，同时支撑板向下移动可带动伸缩板向外移动，伸缩板向外移动可对弹簧一进行压缩，当支撑板向下移动到伸缩板下侧时，此时再次启动充气机，充气机工作对空腔内部的空气进行排出，进而带动伸缩软管缩短，进而带动过滤网向上移动，在过滤网向上移动到伸缩板上侧合适位置时，停止充气机，然后弹簧一恢复形变带动伸缩板向内移动，进而实现两个伸缩板彼此接触，进而对沉淀池进行密封，然后使用人员握住插销杆，并向外移动，插销杆向外移动从而与连接板相分离，然后使用人员握住连接板向下移动，连接板向下移动同时带动支撑板以及弹簧二向下移动，进而对沉淀物进行取出，实现了快速取出沉淀物的功能。
进一步地，所述螺纹杆下端通过螺纹与固定板相连接，所述螺纹杆上端固定有把手，所述移动轮左右两端均通过滑轨与固定板相分离，所述螺纹杆下端通过轴承与垫板相连接，且垫板设置在伸缩板上端，在实际使用时，使用人员握住把手，并进行转动，把手转动带动螺纹杆转动，因为螺纹杆下端通过螺纹与固定板相连接，所以螺纹杆转动并向下移动，螺纹杆向下移动带动垫板向下移动，垫板向下移动从而与移动轮相接触，此时继续转动螺纹杆，从而带动固定板向上移动，固定板向上移动带动沉淀池向上移动，实现了对沉淀池进行抬起，在沉淀池向上移动到合适位置时，停止转动把手，实现了移动的功能。
本实用新型的有益效果：本实用新型的一种工业废水处理生化沉淀装置，本实用新型通过添加密封盖、左挡板、伸缩软管、空腔、过滤网、右挡板、导向杆、丝杆以及电机，实现了密封的功能，而且也便于对沉淀物进行快速过滤以及聚集，沉淀时间短。
本实用新型通过添加螺纹杆、弹簧一、固定板、伸缩板、移动轮、支撑板、弹簧二以及连接板，实现了对沉淀物进行快速取出，而且也提高了支撑效果，而且也便于移动。
