申请日2018.07.19
公开(公告)日2019.04.16
IPC分类号B65F3/00; B65F7/00
摘要
本实用新型涉及一种餐厨垃圾车污水箱，其包括底板、盖板、滤网板、冲洗管和排污管，所述底板两侧分别向上折弯90°形成两个侧板，两个侧板的两端分别设有两个端板连接，形成顶部开口的箱体，滤网板和一个以上盖板分别通过多个锁紧组件可拆卸的安装在开口两端，所述冲洗管与对应滤网板的箱体一端连通，排污管与箱体另一端连通。本实用新型设计合理，具有制作简单、成本低廉、焊接量小、结构可靠、能有效提高污水箱的实用性和使用寿命等优点。
权利要求书
1.一种餐厨垃圾车污水箱，其特征在于：其包括底板、盖板、滤网板、冲洗管和排污管，所述底板两侧分别向上折弯90°形成两个侧板，两个侧板的两端分别设有两个端板连接，形成顶部开口的箱体，滤网板和一个以上盖板分别通过多个锁紧组件可拆卸的安装在开口两端，所述冲洗管与对应滤网板的箱体一端连通，排污管与箱体另一端连通。
2.根据权利要求1所述的一种餐厨垃圾车污水箱，其特征在于：所述两个侧板的上边缘和两个端板的上边缘均向内折弯90°形成支撑折边。
3.根据权利要求2所述的一种餐厨垃圾车污水箱，其特征在于：所述多个锁紧组件均包括U型固定块和锁紧螺栓，U型固定块开口朝下的焊接在支撑折边下方，U型固定块的横杆上可移动的夹持有U型夹片，U型夹片远离支撑折边的下表面焊接有螺纹孔朝上的锁紧螺母，所述支撑折边、U型夹片和U型固定块分别对应设有第一螺栓孔、第二螺栓孔和第三螺栓孔，所述锁紧螺栓依序穿过盖板或滤网板上设有的通孔、第一螺栓孔、第二螺栓孔和第三螺栓孔与锁紧螺母螺纹连接。
4.根据权利要求3所述的一种餐厨垃圾车污水箱，其特征在于：所述通孔为锥形孔。
5.根据权利要求4所述的一种餐厨垃圾车污水箱，其特征在于：所述锁紧螺栓为沉头螺栓。
6.根据权利要求3所述的一种餐厨垃圾车污水箱，其特征在于：所述第一螺栓孔和第三螺栓孔共轴线设置。
7.根据权利要求3所述的一种餐厨垃圾车污水箱，其特征在于：所述第二螺栓孔和锁紧螺母的螺纹孔共轴线设置。
8.根据权利要求3所述的一种餐厨垃圾车污水箱，其特征在于：所述第一螺栓孔的孔径和第三螺栓孔的孔径分别大于第二螺栓孔的孔径。
9.根据权利要求1所述的一种餐厨垃圾车污水箱，其特征在于：所述两个侧板的上部沿长度方法间距设有若干个支撑横梁连接。
10.根据权利要求1所述的一种餐厨垃圾车污水箱，其特征在于：所述盖板为两个。
说明书
一种餐厨垃圾车污水箱
技术领域
本实用新型涉及环卫设备技术领域，尤其涉及一种餐厨垃圾车污水箱。
背景技术
餐厨垃圾车作为专门收集餐厨垃圾的特种设备，其应用越来越广泛。餐厨垃圾日产量大，回收利用价值高，例如，其中的油脂含量极高，经过有效的提取可以成为制作生物柴油的原料，另外含量较高的蛋白质等也可以提取加工为高能蛋白质饲料等。
餐厨垃圾车上通常设有污水箱用于收集的餐厨垃圾进行固液分离。虽然，污水箱能够在很大程度上提高餐厨垃圾后续的可处理性，提高后续对可回收利用资源提取以及对不可回收利用垃圾处理的便利性，但是，现有的污水箱通常是由多块板材拼焊成型，存在结构复杂、焊接量大、易产生焊接变形或污水渗漏等缺陷，而且污水箱的盖板在安装时，对盖板及污水箱的孔位要求高，制作难度大，安装不便利，此外，冲洗污水箱时，需先把污水箱盖板打开，冲洗不便利，冲洗效果差，易有污水及垃圾残留，以致残留物长期腐蚀污水箱，从而破坏污水箱结构，导致发生滴漏等问题。
发明内容
本实用新型的目的在于提供一种设计合理，结构简单，易冲洗的餐厨垃圾车污水箱。
为实现上述目的，本实用新型采用以下技术方案：

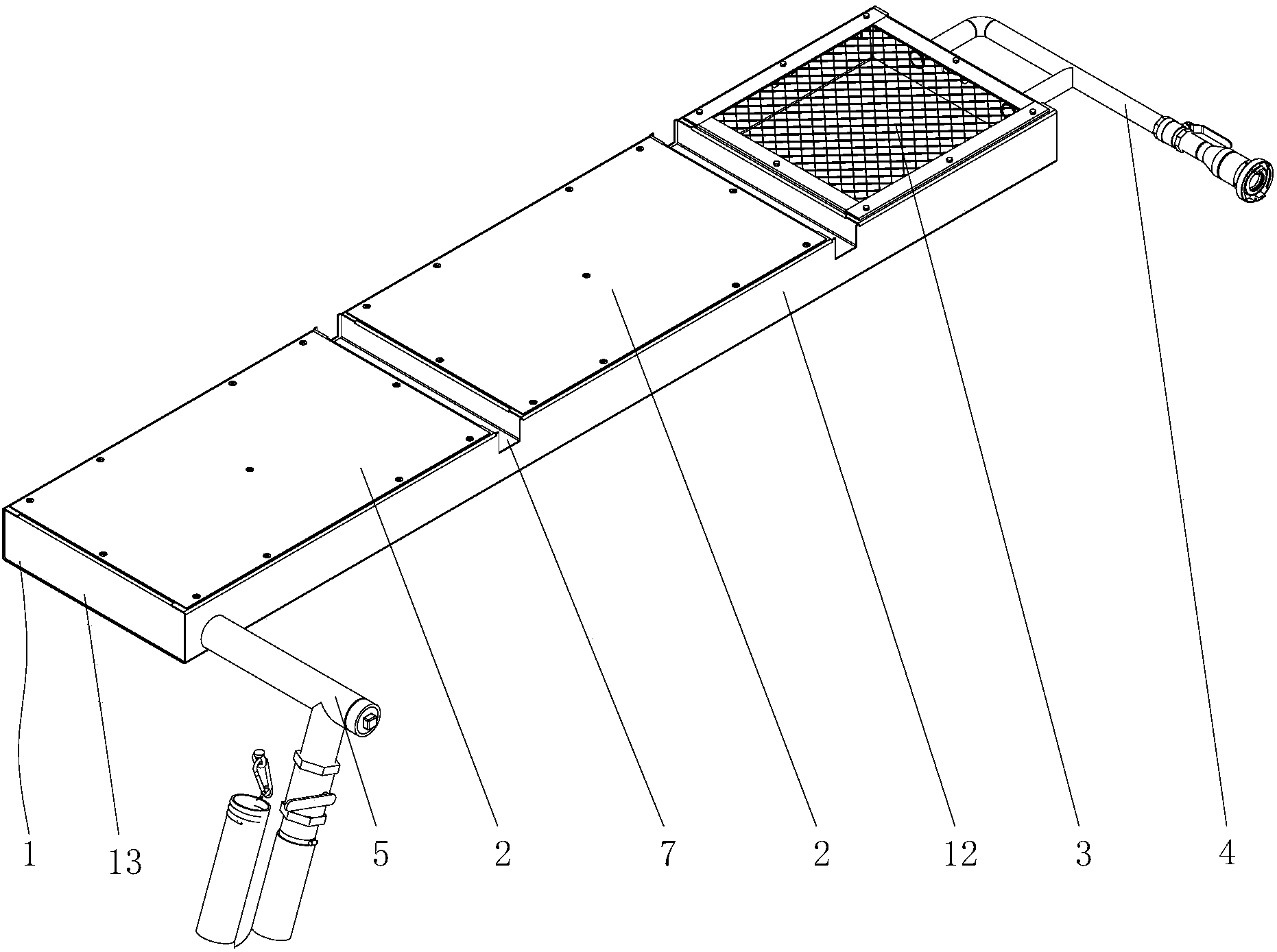

一种餐厨垃圾车污水箱，其包括底板、盖板、滤网板、冲洗管和排污管，所述底板两侧分别向上折弯90°形成两个侧板，两个侧板的两端分别设有两个端板连接，形成顶部开口的箱体，滤网板和一个以上盖板分别通过多个锁紧组件可拆卸的安装在开口两端，所述冲洗管与对应滤网板的箱体一端连通，排污管与箱体另一端连通。
所述两个侧板的上边缘和两个端板的上边缘均向内折弯90°形成支撑折边。
所述多个锁紧组件均包括U型固定块和锁紧螺栓，U型固定块开口朝下的焊接在支撑折边下方，U型固定块的横杆上可移动的夹持有U型夹片，U型夹片远离支撑折边的下表面焊接有螺纹孔朝上的锁紧螺母，所述支撑折边、U型夹片和U型固定块分别对应设有第一螺栓孔、第二螺栓孔和第三螺栓孔，所述锁紧螺栓依序穿过盖板或滤网板上设有的通孔、第一螺栓孔、第二螺栓孔和第三螺栓孔与锁紧螺母螺纹连接。
所述通孔为锥形孔。该设计使其在保证安装便利性和锁紧可靠性的同时，使得沉头螺栓锁紧后其上表面不会超出污水箱盖板表面，从而避免螺栓冒头剐蹭推板硅胶板，导致硅胶板损坏的情况。
所述锁紧螺栓为沉头螺栓。
所述第一螺栓孔和第三螺栓孔共轴线设置。
所述第二螺栓孔和锁紧螺母的螺纹孔共轴线设置。
所述第一螺栓孔的孔径和第三螺栓孔的孔径分别大于第二螺栓孔的孔径。该设计使其能够利用U型夹片的可移动性，方便污水箱盖板在安装时对孔。
所述两个侧板的上部沿长度方法间距设有若干个支撑横梁连接。
所述盖板为两个。该设计便于污水箱的日常清理和维护。
本实用新型采用以上技术方案，箱体的设计，使其尽可能以折弯取代焊接，有效减少整体焊接量，降低制作成本和制作难度，提高污水箱的强度，避免污水箱因焊接量大而产生变形和焊缝漏水等问题，提高污水箱结构寿命。使用时，将餐厨垃圾倒在滤网板的滤网上，餐厨垃圾中的液体部分经滤网板滤网过滤后收集到污水箱中，从而初步实现餐厨垃圾的固液分离，污水箱装满污水后，转运至垃圾填埋场等垃圾处理场所时，先打开排污管将污水排出污水箱，污水排完后，再将冲洗管与消防栓等水源连通以对污水箱进行全方位冲洗，由于箱体的底部和两侧是采用一块底板折弯成型，为完成连通结构，从而在冲洗污水箱时水流可以全方位冲洗污水箱内部，无死角，不会有垃圾或污水残留，大大提高了冲洗效果好。本实用新型设计合理，具有制作简单、成本低廉、焊接量小、结构可靠、能有效提高污水箱的实用性和使用寿命等优点。
