申请日2018.07.19
公开(公告)日2019.04.05
IPC分类号C02F9/10
摘要
本实用新型公开了一种精细化学品的废水回收利用装置，包括主体、第二腔室和化学试剂箱，所述主体的顶部设置有进水口，且主体的内侧固定有第一腔室，所述主体的内部安置有分隔板，且分隔板的内侧活动设置有抽板，所述抽板的内部安装有电热丝，且抽板的内侧固定有限位槽，所述限位槽的内部安置有限位块，所述第二腔室固定于主体的内侧，且第二腔室的内壁设置有过滤网层。该精细化学品的废水回收利用装置设置有主体，且第一腔室的截面面积小于主体的截面面积，在对精细化学品工作产生的废水通过进水口装入主体内侧前，需要对第一腔室内装入一定的化学试剂，便于废水与化学试剂能够充分反应，提升装置对废水回收利用工作的高效性。
权利要求书
1.一种精细化学品的废水回收利用装置，包括主体(1)、第二腔室(6)和化学试剂箱(13)，其特征在于：所述主体(1)的顶部设置有进水口(2)，且主体(1)的内侧固定有第一腔室(3)，所述主体(1)的内部安置有分隔板(4)，且分隔板(4)的内侧活动设置有抽板(5)，所述抽板(5)的内部安装有电热丝(21)，且抽板(5)的内侧固定有限位槽(22)，所述限位槽(22)的内部安置有限位块(23)，所述第二腔室(6)固定于主体(1)的内侧，且第二腔室(6)的内壁设置有过滤网层(7)，所述主体(1)的底部连接有出水口(8)，且出水口(8)的外侧贯穿有阀门(9)，所述主体(1)的外壁连接有支撑柱(17)，且支撑柱(17)的底端设置有工作台(10)，所述主体(1)的右侧外壁连接有冷凝管(11)，且冷凝管(11)的内部安置有渗透膜(18)，所述化学试剂箱(13)安装于冷凝管(11)的右端，且化学试剂箱(13)的右侧连接有出气管(14)，所述化学试剂箱(13)的顶端中部活动安置有活动盖(19)，且活动盖(19)的顶部固定有提手(20)，所述活动盖(19)的内侧贯穿有转轴(15)，且转轴(15)的顶部活动设置有电动机(12)，所述转轴(15)的外壁安装有活性炭网棉(16)。
2.根据权利要求1所述的一种精细化学品的废水回收利用装置，其特征在于：所述第一腔室(3)的截面面积小于主体(1)的截面面积，且第一腔室(3)的中轴线与主体(1)的中轴线相重合。
3.根据权利要求1所述的一种精细化学品的废水回收利用装置，其特征在于：所述抽板(5)与分隔板(4)之间为活动连接，且抽板(5)的外壁与主体(1)的内侧相贴合。
4.根据权利要求1所述的一种精细化学品的废水回收利用装置，其特征在于：所述冷凝管(11)呈“J”型状，且冷凝管(11)与主体(1)、化学试剂箱(13)之间均为固定连接。
5.根据权利要求1所述的一种精细化学品的废水回收利用装置，其特征在于：所述活动盖(19)与化学试剂箱(13)的顶部内侧之间为螺纹连接，且活动盖(19)的截面呈圆形状结构。
6.根据权利要求1所述的一种精细化学品的废水回收利用装置，其特征在于：所述限位槽(22)呈矩形状镶嵌于抽板(5)的内部，且抽板(5)的厚度小于分隔板(4)的厚度。
说明书
一种精细化学品的废水回收利用装置
技术领域
本实用新型涉及精细化学品废水回收利用装置技术领域，具体为一种精细化学品的废水回收利用装置。
背景技术
所谓精细化工产品(即精细化学品)是指那些具有特定的应用功能，技术密集，商品性强，产品附加值较高的化工产品，生产精细化学品的化工企业，通称精细化学工业，简称精细化工，而对精细化学品进行加工工作时产生的废水需要通过废水回收利用装置对其进行操作。
市场上的废水回收利用装置在使用过程中，对废水的回收、净化工作效果不佳，给处理后的水资源后期进行工作带来不便，并且该装置在对废水进行回收操作时，一些不溶性沉淀难以收集，容易影响化学试剂箱内侧的试剂的配重比失调，为此，我们提出一种精细化学品的废水回收利用装置。
实用新型内容
本实用新型的目的在于提供一种精细化学品的废水回收利用装置，以解决上述背景技术中提出的废水回收利用装置在使用过程中，对废水的回收、净化工作效果不佳，给处理后的水资源后期进行工作带来不便，并且该装置在对废水进行回收操作时，一些不溶性沉淀难以收集，容易影响化学试剂箱内侧的试剂的配重比失调的问题。

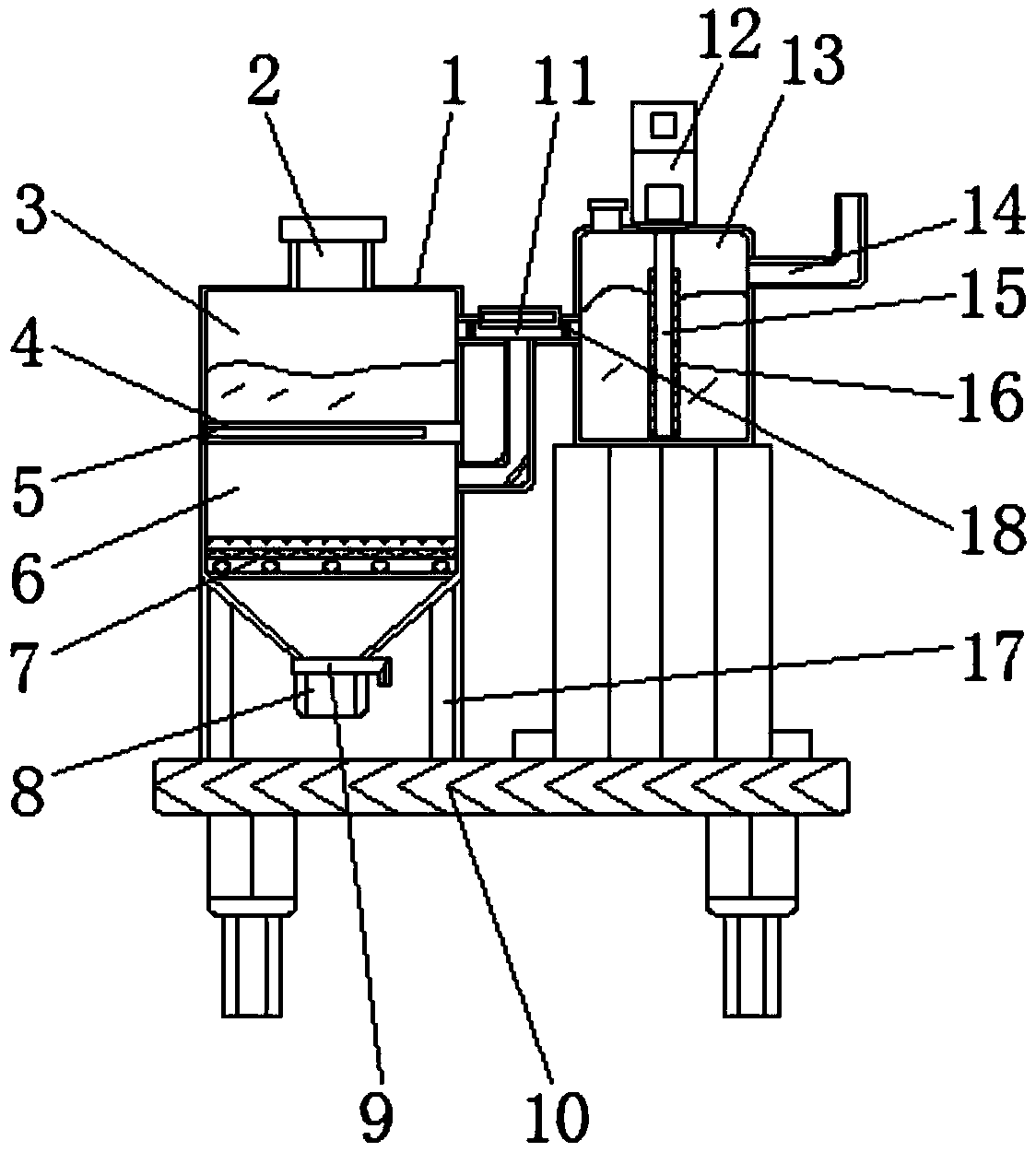

为实现上述目的，本实用新型提供如下技术方案：一种精细化学品的废水回收利用装置，包括主体、第二腔室和化学试剂箱，所述主体的顶部设置有进水口，且主体的内侧固定有第一腔室，所述主体的内部安置有分隔板，且分隔板的内侧活动设置有抽板，所述抽板的内部安装有电热丝，且抽板的内侧固定有限位槽，所述限位槽的内部安置有限位块，所述第二腔室固定于主体的内侧，且第二腔室的内壁设置有过滤网层，所述主体的底部连接有出水口，且出水口的外侧贯穿有阀门，所述主体的外壁连接有支撑柱，且支撑柱的底端设置有工作台，所述主体的右侧外壁连接有冷凝管，且冷凝管的内部安置有渗透膜，所述化学试剂箱安装于冷凝管的右端，且化学试剂箱的右侧连接有出气管，所述化学试剂箱的顶端中部活动安置有活动盖，且活动盖的顶部固定有提手，所述活动盖的内侧贯穿有转轴，且转轴的顶部活动设置有电动机，所述转轴的外壁安装有活性炭网棉。
优选的，所述第一腔室的截面面积小于主体的截面面积，且第一腔室的中轴线与主体的中轴线相重合。
优选的，所述抽板与分隔板之间为活动连接，且抽板的外壁与主体的内侧相贴合。
优选的，所述冷凝管呈“J”型状，且冷凝管与主体、化学试剂箱之间均为固定连接。
优选的，所述活动盖与化学试剂箱的顶部内侧之间为螺纹连接，且活动盖的截面呈圆形状结构。
优选的，所述限位槽呈矩形状镶嵌于抽板的内部，且抽板的厚度小于分隔板的厚度。
与现有技术相比，本实用新型的有益效果是：该精细化学品的废水回收利用装置设置有主体，且第一腔室的截面面积小于主体的截面面积，在对精细化学品工作产生的废水通过进水口装入主体内侧前，需要对第一腔室内装入一定的化学试剂，便于废水与化学试剂能够充分反应，提升装置对废水回收利用工作的高效性，同时，抽板与分隔板之间为活动连接，在抽板的作用下，能够对电热丝进行安置操作，当电热丝出现故障时，能够对抽板进行抽取操作，便于工作人员对其进行维护工作，加快装置正常工作的速度，并且通过电热丝的加热作用，对第一腔室内侧的液体进行汽化操作，通过对抽板进行缓慢抽取处理，使得电热丝对第一腔室的加热效率减缓，能够有效的控制液体汽化的速度，提升装置工作的灵活性，而冷凝管呈“J”型状，在冷凝管的作用下，能够对第一腔室内汽化的气体进行输送操作，并且能够对一些气体进行液化操作，使得液化后的气体呈液态，沿着冷凝管的下段流入第二腔室内侧，继续完成后续回收利用工作，且活动盖与化学试剂箱的顶部内侧之间为螺纹连接，当活性炭网棉出现松脱现象时，能够对活动盖进行开启工作，便于工作人员对其进行稳固操作，并且通过转轴及活性炭网棉的作用，能够对化学试剂箱内侧的不溶性沉淀进行吸附、收集操作，防止沉淀影响化学试剂箱内侧的试剂的配重比，限位槽呈矩形状镶嵌于抽板的内部，在限位槽的作用下，能够对电热丝进行工作时需要的线束进行限位操作，并且通过限位槽内侧的限位块的作用，能够对线束进行稳固处理，使得装置的工作性能优异。
