申请日2018.07.19
公开(公告)日2019.03.26
IPC分类号C02F1/32; C02F1/72
摘要
本实用新型涉及一种光催化处理废水装置，其特征在于，包括壳体，所述壳体的侧壁设有一进液口，所述壳体的顶端设有一敞口，所述壳体内设有一腔室，所述敞口与所述腔室连通，所述壳体的顶端设有一用于封闭所述敞口的顶盖，所述顶盖与所述壳体的顶端侧壁通过螺钉连接，所述进液口与所述腔室连通，所述顶盖上设有多个通道，所述壳体上设有多个光照组件，所述光照组件穿过所述通道置于所述壳体的所述腔室内，所述壳体内设有多个催化组件，所述催化组件与所述壳体的内壁底端固定连接，所述壳体的侧壁设有一出液口，所述出液口与所述腔室连通。有效的利用光催化氧化法对废水内的难降解的杂质进行净化处理，节约了大量水资源。
权利要求书

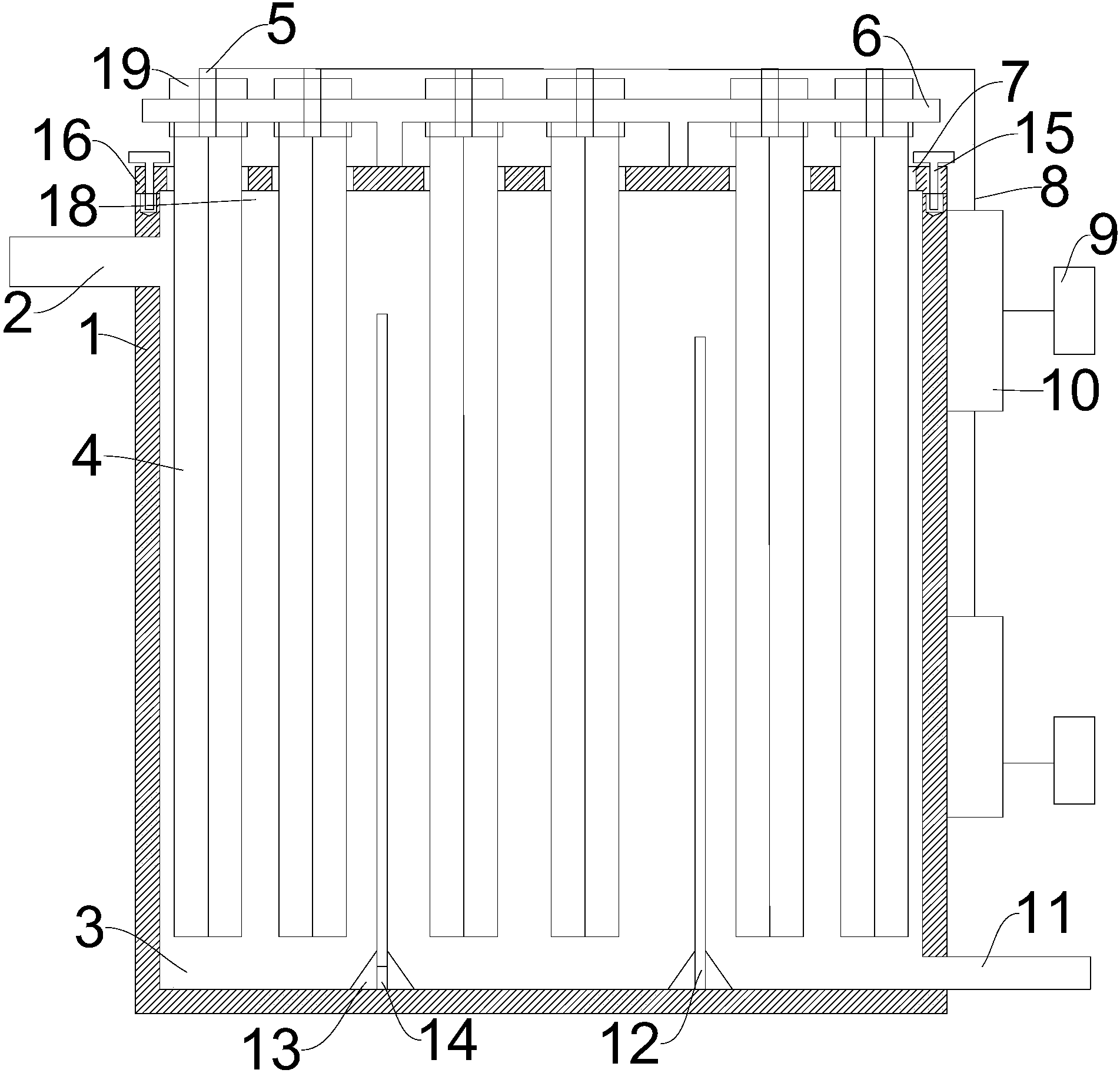

1.一种光催化处理废水装置，其特征在于，包括壳体(1)，所述壳体(1)的侧壁设有一进液口(11)，所述壳体(1)的顶端设有一敞口(18)，所述壳体(1)内设有一腔室(3)，所述敞口(18)与所述腔室(3)连通，所述壳体(1)的顶端设有一用于封闭所述敞口(18)的顶盖(16)，所述进液口(11)与所述腔室(3)连通，所述顶盖(16)上设有多个通道(7)，所述壳体(1)上设有多个光照组件，所述光照组件穿过所述通道(7)置于所述腔室(3)内，所述壳体(1)内设有多个催化组件，所述催化组件与所述腔室(3)的底壁固定连接，所述壳体(1)的侧壁设有一出液口(2)，所述出液口(2)与所述腔室(3)连通。
2.根据权利要求1所述的一种光催化处理废水装置，其特征在于，所述光照组件包括灯头(19)、灯管(4)和电极头(5)，所述灯头(19)与所述电极头(5)电连接，所述灯管(4)的一端与所述灯头(19)螺纹连接，所述灯管(4)的另一端穿过所述通道(7)置于所述腔室(3)内，所述灯头(19)的侧壁固定连接一支架(6)，所述支架(6)的底端与所述顶盖(16)的顶端抵接。
3.根据权利要求2所述的一种光催化处理废水装置，其特征在于，所述壳体(1)的侧壁上设有镇流器(10)，所述镇流器(10)上设有用于控制电源的开关(9)，所述镇流器(10)与所述开关(9)电连接，所述镇流器(10)通过导线(8)与所述电极头(5)电连接。
4.根据权利要求3所述的一种光催化处理废水装置，其特征在于，所述灯管(4)内设有紫外光灯芯，所述紫外光灯芯与所述灯头(19)电连接。
5.根据权利要求4所述的一种光催化处理废水装置，其特征在于，所述灯管(4)为矩阵式排列放入所述壳体(1)的所述腔室(3)内，所述通道(7)与所述灯管(4)一一对应。
6.根据权利要求1-5任一项所述的一种光催化处理废水装置，其特征在于，所述催化组件包括多个催化板(12)和多个限位卡块(13)，每个所述限位卡块(13)上设有限位槽(14)，所述催化板(12)的底端置于所述限位槽(14)中，所述限位卡块(13)的底端与所述腔室(3)的底壁固定连接，所述催化板(12)表面设有一催化剂涂层(17)。
7.根据权利要求6所述的一种光催化处理废水装置，其特征在于，所述催化剂涂层(17)为纳米级二氧化钛光触媒催化剂。
8.根据权利要求1-5任一项所述的一种光催化处理废水装置，其特征在于，所述顶盖(16)与所述壳体(1)的顶端侧壁通过螺钉(15)连接。
说明书
一种光催化处理废水装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种光催化处理废水装置。
背景技术
在随着社会的快速发展，工业的大规模生产，产生了大量工业废水，对水的污染日益严重，而且废水中污染物的种类越来越多，并且越来越复杂，例如三氯甲烷、四氯化碳和多氯联苯等非常难降解的物质，通过传统的废水处理技术是无法消除处理掉此类杂质的;现目前有使用光催化氧化法对废水内的难降解的杂质进行净化处理，通过光的照射激发氧化剂使得废水中的有机物逐步氧化成低分子中间产物并最终实现降解，使得废水中的难降解的杂质得到清除处理，但是目前市面上并没有利用此方法处理废水效果非常好的设备，因此需要一种能够很好利用光催化降解处理废水的设置。
实用新型内容
本实用新型为了解决上述技术问题提供一种光催化处理废水装置，有效的利用光催化氧化法对废水内的难降解的杂质进行净化处理，节约了大量水资源。
本实用新型解决上述技术问题的技术方案如下：一种光催化处理废水装置，包括壳体，所述壳体的侧壁设有一进液口，所述壳体的顶端设有一敞口，所述壳体内设有一腔室，所述敞口与所述腔室连通，所述壳体的顶端设有一用于封闭所述敞口的顶盖，所述进液口与所述腔室连通，所述顶盖上设有多个通道，所述壳体上设有多个光照组件，所述光照组件穿过所述通道置于所述腔室内，所述壳体内设有多个催化组件，所述催化组件与所述腔室的底壁固定连接，所述壳体的侧壁设有一出液口，所述出液口与所述腔室连通。
本实用新型的有益效果是：通过本装置，废水通过进液口进入腔室内后，经过设置的光源照射了催化剂，能够有效快速的对废水进行降解处理，处理后的水能够快速排出装置，能够持续对废水进行处理，另外腔室内的部件出现损坏能够及时进行更换。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述光照组件包括灯头、灯管和电极头，所述灯头与所述电极头电连接，所述灯管的一端与所述灯头螺纹连接，所述灯管的另一端穿过所述通道置于所述腔室内，所述灯头的侧壁固定连接一支架，所述支架的底端与所述顶盖的顶端抵接。
采用上述进一步方案的有益效果是：能够对灯管进行更换，另外设置支架能够保护灯头，避免与顶盖接触碰撞照成损坏。
进一步，所述壳体的侧壁上设有镇流器，所述镇流器上设有用于控制电源的开关，所述镇流器与所述开关电连接，所述镇流器通过导线与所述电极头电连接。
采用上述进一步方案的有益效果是：限定电流，使得灯管照射的光源稳定。
进一步，所述灯管内设有紫外光灯芯，所述紫外光灯芯与所述灯头电连接。
采用上述进一步方案的有益效果是：使得灯管照射紫外光，使得催化降解效果更好。
进一步，所述灯管为矩阵式排列放入所述壳体的所述腔室内，所述通道与所述灯管一一对应。
采用上述进一步方案的有益效果是：照射角度均匀，使得催化降解的效率高。
进一步，所述催化组件包括多个催化板和多个限位卡块，每个所述限位卡块上设有限位槽，所述催化板的底端置于所述限位槽中，所述限位卡块的底端与所述腔室的底壁固定连接，所述催化板表面设有一催化剂涂层。
采用上述进一步方案的有益效果是：能够对催化板进行及时更换，保证降解处理效果。
进一步，所述催化剂涂层为纳米级二氧化钛光触媒催化剂。
采用上述进一步方案的有益效果是：催化降解的效果最好。
进一步，所述顶盖与所述壳体的顶端侧壁通过螺钉连接。
采用上述进一步方案的有益效果是：可以对灯管和催化板进行更换。
