申请日2018.07.19
公开(公告)日2018.11.30
IPC分类号C02F9/08
摘要
本发明公开了一种污水处理器，包括一号筒体，所述一号筒体下方设有二号筒体，二号筒体上端设有密封垫，密封垫与一号筒体相抵，从而实现一号筒体和二号筒体紧压密封，所述二号筒体下方设有底座，底座左右两侧对称设有方便装置搬运的滚轮，所述支撑腿上端设有液压伸缩杆，液压伸缩杆的输出端与一号筒体连接固定，通过液压伸缩杆伸长和缩短来实现一号筒体和二号筒体的分离、闭合，这种可拆分式连接方式方便了对装置后期的维护，本发明结构简单、合理，便于搬运，缓冲性能好，提高了对筒壁的清洗效果，通过液压伸缩杆伸长和缩短来实现一号筒体和二号筒体的分离、闭合，这种可拆分式连接方式方便了对装置后期的维护，实用性强。
权利要求书

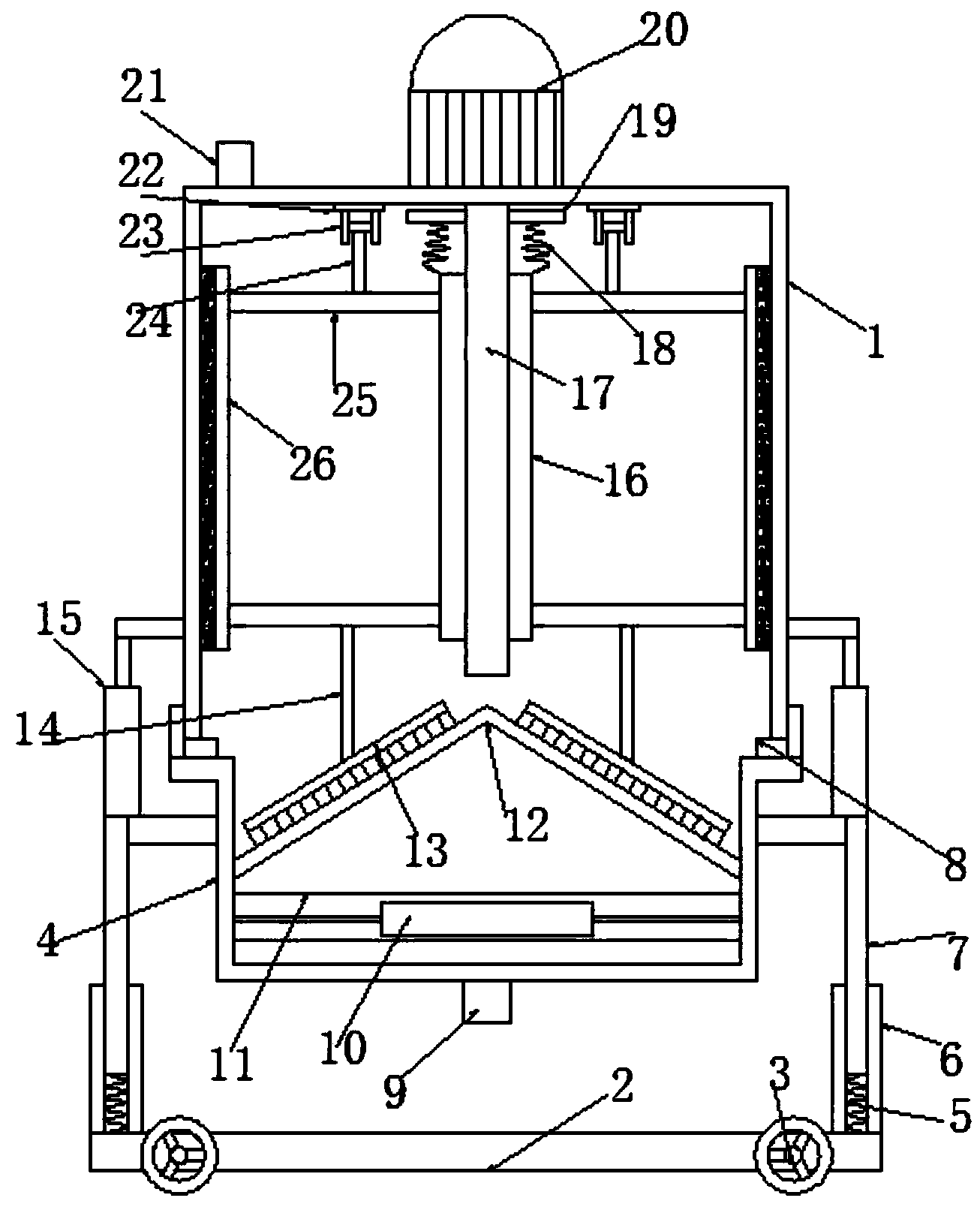

1.一种污水处理器，包括一号筒体(1)，其特征在于，所述一号筒体(1)下方设有二号筒体(4)，二号筒体(4)上端设有密封垫(8)，密封垫(8)与一号筒体(1)相抵，从而实现一号筒体(1)和二号筒体(4)紧压密封，所述二号筒体(4)下方设有底座(2)，底座(2)左右两侧对称设有方便装置搬运的滚轮(3)，所述支撑腿(7)上端设有液压伸缩杆(15)，液压伸缩杆(15)的输出端与一号筒体(1)连接固定，通过液压伸缩杆(15)伸长和缩短来实现一号筒体(1)和二号筒体(4)的分离、闭合，这种可拆分式连接方式方便了对装置后期的维护，所述一号筒体(1)上端中间位置固定有驱动电机(20)，所述驱动电机(20)的输出端设有转动轴(17)，转动轴(17)外侧滑动套设有转动套(16)，转动套(16)和转动轴(17)之间通过周向限位机构连接固定，所述转动轴(17)上端两侧对称设有侧杆(19)，侧杆(19)与转动套(16)之间通过复位弹簧(18)连接固定，所述转动轴(17)左右两侧对称设有一号清理刷(26)，一号清理刷(26)通过连接杆(25)与转动套(16)连接固定，连接杆(25)包括上连接杆和下连接杆，所述上连接杆上设有偏振支腿(24)，偏振支腿(24)上端设有偏振轮(23)，偏振轮(23)所在的一号筒体(1)顶部设有偏振滑轨(22)，在复位弹簧(18)的作用下，偏振轮(23)与偏振滑轨(22)相抵，偏振滑轨(22)表面阵列分布有若干个偏振凸起(28)，在驱动电机(20)带动下，转动轴(17)带动转动套(16)转动，转动套(16)通过连接杆(25)带动一号清理刷(26)转动，进而对筒壁进行周向洗刷，随着连接杆(25)转动，连接杆(25)上端的偏振轮(23)沿着偏振滑轨(22)转动，偏振滑轨(22)上的偏振凸起(28)会对偏振轮(23)产生间歇性的作用力，再配合复位弹簧(18)的复位，从而使得转动套(16)在转动轴(17)上上下往复移动，这样一号清理刷(26)也会随着上下往复移动，这样就能进行纵向洗刷，从而进一步提高了对筒壁的清洗效果，所述二号筒体(4)内部设有过滤锥板(12)，过滤锥板(12)为锥形状，过滤锥板(12)为活性炭过滤板，这种锥形结构的过滤面积大，而且这种弧形面也方便了杂质向外侧滑动，避免杂质平铺在锥形过滤板(12)表面，有助于保证过滤锥板(12)持续的过滤效果，所述二号连接杆下端通过固定杆(14)连接有二号清理刷(13)，二号清理刷(13)与过滤锥板(12)相接触，在下连接杆的带动下，二号清理刷(13)在过滤锥板(12)表面滑动，以便杂质向过滤锥板(12)外侧滑动，所述过滤锥板(12)下方的二号筒体(4)内部设有透明管(11)，透明管(11)内部设有紫外消毒灯(10)，紫外消毒灯(10)的作用是对水进行消毒杀菌处理。
2.根据权利要求1所述的污水处理器，其特征在于，所述驱动电机(20)和紫外消毒灯(10)电性连接控制面板。
3.根据权利要求1所述的污水处理器，其特征在于，所述滚轮(3)为自锁式滚轮。
4.根据权利要求1所述的污水处理器，其特征在于，所述二号筒体(4)底部设有出水管(9)。
5.根据权利要求1所述的污水处理器，其特征在于，所述二号筒体(4)下端两侧对称设有支撑腿(7)，支撑腿(7)下端滑动套设有支撑套(6)，支撑套(6)下端与底座(2)连接固定，支撑套(6)内部设有缓冲弹簧(5)，缓冲弹簧(5)将支撑腿(7)和支撑套(6)连接固定，这种缓冲机构的设置有效的提高了装置的抗震性能。
6.根据权利要求1所述的污水处理器，其特征在于，所述驱动电机(20)左侧的一号筒体(1)上设有进水管(21)。
7.根据权利要求1所述的污水处理器，其特征在于，所述周向限位机构包括设置在转动套(16)内壁的限位凹槽，转动轴(17)外侧设有与限位凹槽相配合的限位凸起，限位凸起和限位凹槽的设置限制了转动轴(17)和转动套(16)相对转动。
说明书
一种污水处理器
技术领域
本发明涉及污水处理技术领域，具体是一种污水处理器。
背景技术
目前，污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，在人们的日常生活中，水对保障人们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水，因此污水处理器是一个重要的设备，污水处理器在长时间使用后，会在筒体容腔内壁上粘结有污垢，不利于污水的处理，同时过滤处理产生的泥垢一直在筒体容腔中，排放过程很繁琐，而且现有的污水处理器基本上都不带有消毒功能，用户体验感不好，不利于用户的日常使用。
为了解决上述问题，现有专利公告号为CN207072878U的专利公布了一种处理器，但是这种处理装置对筒体内壁清洗时，只能单方向旋转洗刷，这种洗刷方式单一，洗刷效果不佳。
发明内容
本发明的目的在于提供一种污水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理器，包括一号筒体，所述一号筒体下方设有二号筒体，二号筒体上端设有密封垫，密封垫与一号筒体相抵，从而实现一号筒体和二号筒体紧压密封，所述二号筒体下方设有底座，底座左右两侧对称设有方便装置搬运的滚轮，所述支撑腿上端设有液压伸缩杆，液压伸缩杆的输出端与一号筒体连接固定，通过液压伸缩杆伸长和缩短来实现一号筒体和二号筒体的分离、闭合，这种可拆分式连接方式方便了对装置后期的维护，所述一号筒体上端中间位置固定有驱动电机，所述驱动电机的输出端设有转动轴，转动轴外侧滑动套设有转动套，转动套和转动轴之间通过周向限位机构连接固定，所述转动轴上端两侧对称设有侧杆，侧杆与转动套之间通过复位弹簧连接固定，所述转动轴左右两侧对称设有一号清理刷，一号清理刷通过连接杆与转动套连接固定，连接杆包括上连接杆和下连接杆，所述上连接杆上设有偏振支腿，偏振支腿上端设有偏振轮，偏振轮所在的一号筒体顶部设有偏振滑轨，在复位弹簧的作用下，偏振轮与偏振滑轨相抵，偏振滑轨表面阵列分布有若干个偏振凸起，在驱动电机带动下，转动轴带动转动套转动，转动套通过连接杆带动一号清理刷转动，进而对筒壁进行周向洗刷，随着连接杆转动，连接杆上端的偏振轮沿着偏振滑轨转动，偏振滑轨上的偏振凸起会对偏振轮产生间歇性的作用力，再配合复位弹簧的复位，从而使得转动套在转动轴上上下往复移动，这样一号清理刷也会随着上下往复移动，这样就能进行纵向洗刷，从而进一步提高了对筒壁的清洗效果，所述二号筒体内部设有过滤锥板，过滤锥板为锥形状，过滤锥板为活性炭过滤板，这种锥形结构的过滤面积大，而且这种弧形面也方便了杂质向外侧滑动，避免杂质平铺在锥形过滤板表面，有助于保证过滤锥板持续的过滤效果，所述二号连接杆下端通过固定杆连接有二号清理刷，二号清理刷与过滤锥板相接触，在下连接杆的带动下，二号清理刷在过滤锥板表面滑动，以便杂质向过滤锥板外侧滑动，所述过滤锥板下方的二号筒体内部设有透明管，透明管内部设有紫外消毒灯，紫外消毒灯的作用是对水进行消毒杀菌处理。
作为本发明进一步的方案：所述驱动电机和紫外消毒灯电性连接控制面板。
作为本发明进一步的方案：所述滚轮为自锁式滚轮。
作为本发明进一步的方案：所述二号筒体底部设有出水管。
作为本发明进一步的方案：所述二号筒体下端两侧对称设有支撑腿，支撑腿下端滑动套设有支撑套，支撑套下端与底座连接固定，支撑套内部设有缓冲弹簧，缓冲弹簧将支撑腿和支撑套连接固定，这种缓冲机构的设置有效的提高了装置的抗震性能。
作为本发明进一步的方案：所述驱动电机左侧的一号筒体上设有进水管。
作为本发明进一步的方案：所述周向限位机构包括设置在转动套内壁的限位凹槽，转动轴外侧设有与限位凹槽相配合的限位凸起，限位凸起和限位凹槽的设置限制了转动轴和转动套相对转动。
与现有技术相比，本发明的有益效果是：本发明结构简单、合理，便于搬运，缓冲性能好，提高了对筒壁的清洗效果，通过液压伸缩杆伸长和缩短来实现一号筒体和二号筒体的分离、闭合，这种可拆分式连接方式方便了对装置后期的维护，实用性强。
