申请日2018.03.20
公开(公告)日2019.01.04
IPC分类号B01D25/12; C02F11/122
摘要
本实用新型公开了一种污泥收集装置,包括至少一台压滤机,所述压滤机安装在压滤机平台上,所述压滤机平台上开设有至少一个出泥孔,所述压滤机的出泥口对准所述出泥孔;所述压滤机与污泥泵通过管道连接;本实用新型将污泥压滤机安装在设计好高度的压滤机平台上,使整个污泥压滤、存放、运输过程,由高到低,利用泥饼自身重量,节省大量人工;将泥饼存放在污泥斗内,比传统堆放节省了大量空间及人工;车辆可直接倒车入污泥斗下方,通过气缸打开挡板,将污泥放入车厢内,比传统人工方式,节省大量人工。
权利要求书
1.一种污泥收集装置,包括至少一台压滤机,其特征在于:所述压滤机安装在压滤机平台上,所述压滤机平台上开设有至少一个出泥孔,所述压滤机的出泥口对准所述出泥孔;所述压滤机与污泥泵通过管道连接。
2.根据权利要求1所述的污泥收集装置,其特征在于:所述出泥孔下方设有污泥斗,所述污泥斗的出口设有挡板,所述挡板通过驱动装置驱动其开或关。
3.根据权利要求2所述的污泥收集装置,其特征在于:所述驱动装置包括气缸,所述气缸的输出轴连接所述挡板,所述污泥斗出口安装有滑轨,所述挡板上设有与之匹配的滑块。
4.根据权利要求2所述的污泥收集装置,其特征在于:所述挡板与地面之间的距离大于或等于2.5米。
5.根据权利要求2所述的污泥收集装置,其特征在于:所述压滤机平台的高度大于或等于4.5米。
6.根据权利要求1所述的污泥收集装置,其特征在于:所述污泥泵的进泥口通过管道连接污泥池。
7.根据权利要求1所述的污泥收集装置,其特征在于:所述压滤机的数量为两台。
8.根据权利要求7所述的污泥收集装置,其特征在于:所述出泥孔的数量为两个。
说明书
一种污泥收集装置
技术领域
本实用新型涉及污水处理设备技术领域,特别涉及一种污泥收集装置。
背景技术
目前污水处理行业污泥压滤工序大多将污泥压滤机直接安装在地面,压滤出的泥饼直接卸在地面上,需每天安排人员将泥饼楸出,堆放在场地上,堆放到一定量时,再安排车辆,通过人工将泥饼楸上车运走,费时费力。
实用新型内容
为了解决现有的污泥处理费时费力的问题,本实用新型提供一种高效、快捷的污泥收集装置。

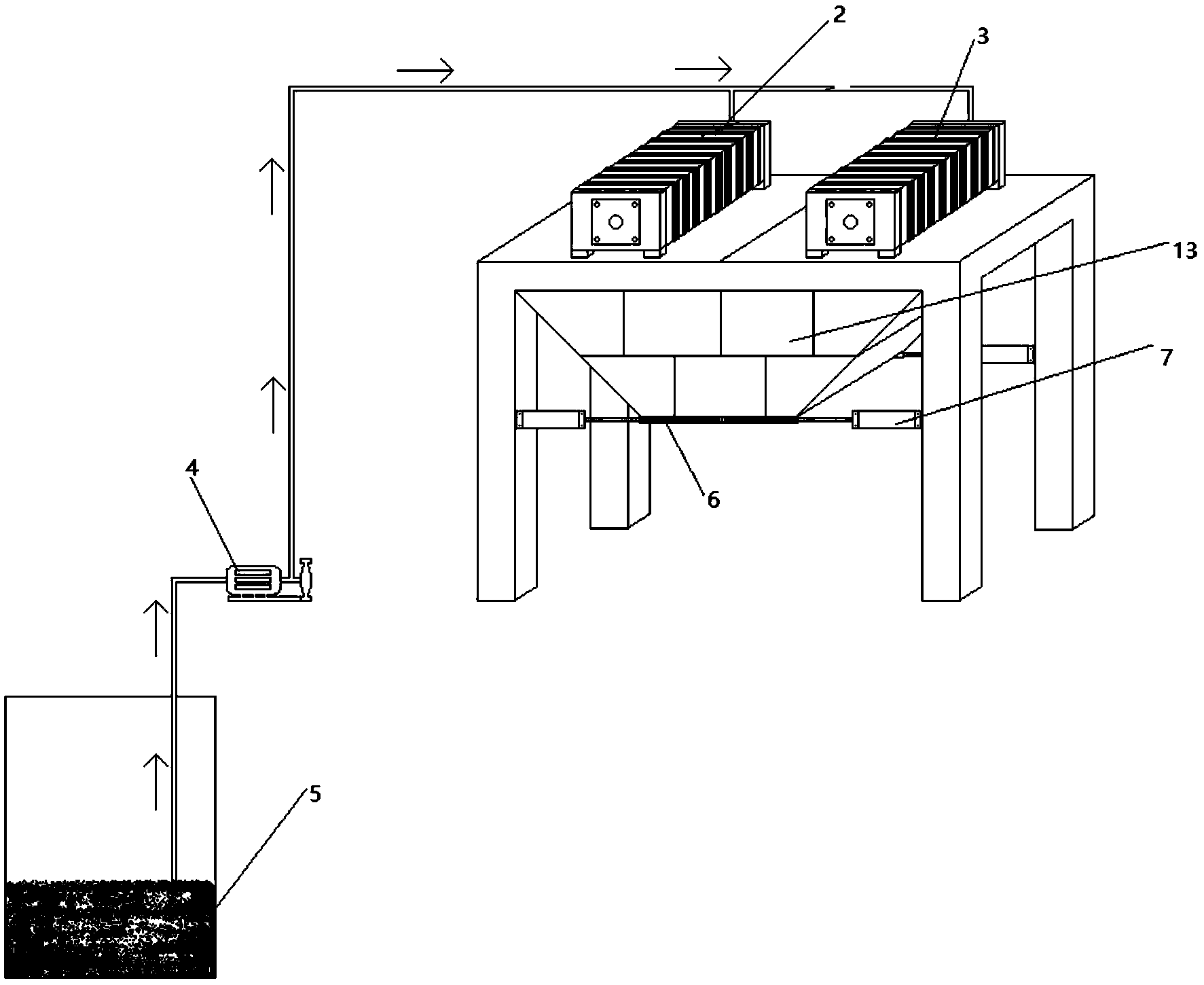

为了实现上述目的,本实用新型提供的技术方案是:一种污泥收集装置,包括至少一台压滤机,所述压滤机安装在压滤机平台上,所述压滤机平台上开设有至少一个出泥孔,所述压滤机的出泥口对准所述出泥孔;所述压滤机与污泥泵通过管道连接。
作为进一步的技术方案,所述出泥孔下方设有污泥斗,所述污泥斗的出口设有挡板,所述挡板通过驱动装置驱动其开或关。
在上述方案中,进一步的,所述驱动装置包括气缸,所述气缸的输出轴连接所述挡板,所述污泥斗出口安装有滑轨,所述挡板上设有与之匹配的滑块。
作为优选的技术方案,所述挡板与地面之间的距离大于或等于2.5米。
进一步优选的,所述压滤机平台的高度大于或等于4.5米。
进一步的,所述污泥泵的进泥口通过管道连接污泥池。
作为优选的技术方案,所述压滤机的数量为两台。
在上述方案中,进一步的,所述出泥孔的数量为两个。
本实用新型相对于现有技术的有益效果是:本实用新型将污泥压滤机安装在设计好高度的压滤机平台上,使整个污泥压滤、存放、运输过程,由高到低,利用泥饼自身重量,节省大量人工;将泥饼存放在污泥斗内,比传统堆放节省了大量空间及人工;车辆可直接倒车入污泥斗下方,通过气缸打开挡板,将污泥放入车厢内,比传统人工方式,节省大量人工。
