申请日2018.03.20
公开(公告)日2019.01.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种节能环保的污水处理装置，涉及污水处理技术领域。该节能环保的污水处理装置，包括固定板，所述固定板底部的四角均与缓冲器的顶部固定连接，所述缓冲器的内部包括活塞，所述活塞的顶部设置有液压油，所述活塞的底部与压杆的顶端固定连接，所述压杆的底端贯穿缓冲器并延伸至缓冲器的下方与支撑板的顶部固定连接，所述支撑板的底部与底座的顶部固定连接。该节能环保的污水处理装置，通过电机带动转轴转动，便于搅拌杆和搅拌桨充分对污水进行搅拌，通过水泵工作，使得污水经过第一水管和第二水管再次通过过滤器的过滤，进行循环工作，从而有效加快工作效率，混合均匀，节约能源。
权利要求书

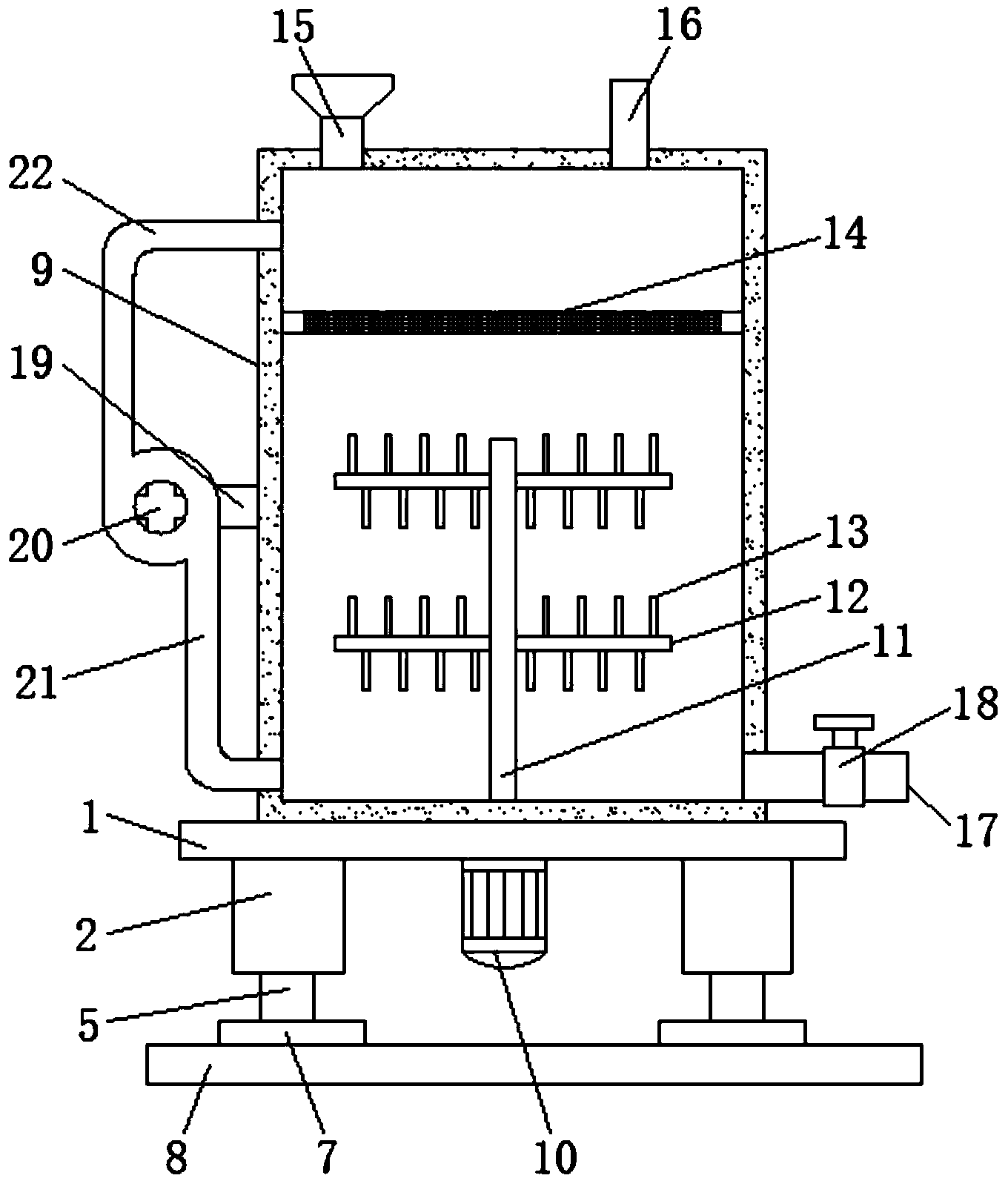

1.一种节能环保的污水处理装置，包括固定板(1)，所述固定板(1)底部的四角均与缓冲器(2)的顶部固定连接，其特征在于：所述缓冲器(2)的内部包括活塞(3)，所述活塞(3)的顶部设置有液压油(4)，所述活塞(3)的底部与压杆(5)的顶端固定连接，所述压杆(5)的底端贯穿缓冲器(2)并延伸至缓冲器(2)的下方与支撑板(7)的顶部固定连接，所述支撑板(7)的底部与底座(8)的顶部固定连接;
所述固定板(1)的顶部与箱体(9)的底部固定连接，所述固定板(1)底部的中心处固定安装有电机(10)，所述电机(10)的顶部与转轴(11)的底端固定连接，所述转轴(11)的顶端依次贯穿固定板(1)和箱体(9)并延伸至箱体(9)的内部，所述转轴(11)的表面均设有搅拌杆(12)，所述搅拌杆(12)的表面均设有搅拌桨(13)，所述箱体(9)的内部且位于转轴(11)的上方设置有过滤器(14)，所述箱体(9)顶部的左侧和右侧分别设置有进液管(15)和进药管(16)，所述箱体(9)右侧的底部设置有出液管(17)，所述出液管(17)的表面设置有出液阀(18)，所述箱体(9)的左侧固定安装有泵座(19)，所述泵座(19)的左侧设置有水泵(20)，所述水泵(20)的右侧与第一水管(21)的一端连通，第一水管(21)的另一端贯穿箱体(9)并与箱体(9)左侧的底部连通，所述水泵(20)的左侧与第二水管(22)的一端连通，第二水管(22)的另一端贯穿箱体(9)并与箱体(9)左侧的顶部连通，所述电机(10)和水泵(20)分别与外部控制面板电性连接。
2.根据权利要求1所述的一种节能环保的污水处理装置，其特征在于：所述缓冲器(2)的开口处设置有挡块(6)，且挡块(6)与压杆(5)的连接处开设有与压杆(5)相适配的圆孔。
3.根据权利要求1所述的一种节能环保的污水处理装置，其特征在于：所述箱体(9)与转轴(11)的连接处开设有轴孔，且轴孔的内部设置有与转轴(11)相适配的密封圈。
4.根据权利要求1所述的一种节能环保的污水处理装置，其特征在于：所述过滤器(14)位于第二水管(22)和箱体(9)连通处的下方。
5.根据权利要求1所述的一种节能环保的污水处理装置，其特征在于：所述过滤器(14)和箱体(9)，且过滤器(14)的外圈与箱体(9)的内壁固定连接。
6.根据权利要求1所述的一种节能环保的污水处理装置，其特征在于：所述搅拌桨(13)均设于搅拌杆(12)的顶部和底部。
说明书
一种节能环保的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种节能环保的污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。水资源的循环利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。
目前市面上使用的大部分污水处理装置在使用过程中，通过单一对污水和药液进行搅拌，反应时间长，混合不均匀，降低工作效率，浪费能源。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种节能环保的污水处理装置，解决了目前市面上使用的大部分污水处理装置在使用过程中，通过单一对污水和药液进行搅拌，反应时间长，混合不均匀，降低工作效率，浪费能源的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种节能环保的污水处理装置，包括固定板，所述固定板底部的四角均与缓冲器的顶部固定连接，所述缓冲器的内部包括活塞，所述活塞的顶部设置有液压油，所述活塞的底部与压杆的顶端固定连接，所述压杆的底端贯穿缓冲器并延伸至缓冲器的下方与支撑板的顶部固定连接，所述支撑板的底部与底座的顶部固定连接。
所述固定板的顶部与箱体的底部固定连接，所述固定板底部的中心处固定安装有电机，所述电机的顶部与转轴的底端固定连接，所述转轴的顶端依次贯穿固定板和箱体并延伸至箱体的内部，所述转轴的表面均设有搅拌杆，所述搅拌杆的表面均设有搅拌桨，所述箱体的内部且位于转轴的上方设置有过滤器，所述箱体顶部的左侧和右侧分别设置有进液管和进药管，所述箱体右侧的底部设置有出液管，所述出液管的表面设置有出液阀，所述箱体的左侧固定安装有泵座，所述泵座的左侧设置有水泵，所述水泵的右侧与第一水管的一端连通，第一水管的另一端贯穿箱体并与箱体左侧的底部连通，所述水泵的左侧与第二水管的一端连通，第二水管的另一端贯穿箱体并与箱体左侧的顶部连通，所述电机和水泵分别与外部控制面板电性连接。
优选的，所述缓冲器的开口处设置有挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔。
优选的，所述箱体与转轴的连接处开设有轴孔，且轴孔的内部设置有与转轴相适配的密封圈。
优选的，所述过滤器位于第二水管和箱体连通处的下方。
优选的，所述过滤器和箱体，且过滤器的外圈与箱体的内壁固定连接。
优选的，所述搅拌桨均设于搅拌杆的顶部和底部。
(三)有益效果
本实用新型提供了一种节能环保的污水处理装置。具备以下有益效果：
(1)、该节能环保的污水处理装置，通过设置的与电机固定连接的转轴以及位于转轴表面的搅拌杆和搅拌桨，并通过设置的位于箱体内部的过滤器，同时通过设置的位于箱体左侧的水泵以及分别与箱体顶部和底部连通的第二水管和第一水管，从而通过过滤器的过滤作用，当电机带动转轴转动，便于搅拌杆和搅拌桨充分对污水进行搅拌，通过水泵工作，使得污水经过第一水管和第二水管再次通过过滤器的过滤，进行循环工作，从而有效加快工作效率，混合均匀，节约能源。
(2)、该节能环保的污水处理装置，通过设置在缓冲器开口处的挡块，且挡块与压杆的连接处开设有与压杆相适配的圆孔，从而不仅对压杆进行限位，而且提高压杆的稳定性。
