申请日2018.03.20
公开(公告)日2019.01.15
IPC分类号B01F1/00; B01F13/10; B01F7/18; B01F13/00; C02F1/00; C02F103/18
摘要
本实用新型公开了一种新型的脱硫废水处理药剂投加装置，包括底座，所述底座的底部设置有行走轮，所述加药桶位于第一支撑架的一侧，所述底座上与第一支撑架相对的一侧设置有第二支撑架，所述第一支撑架上固定连接有控制面板，且第二支撑架上固定连接有脉冲阻尼器，所述加药桶的前表面上方安装有桶门，且加药桶的顶部安装有搅拌电机、药剂投放口和三通连接管，本实用新型设置了粗过滤网、细过滤网和桶门，将药剂投入到加药桶中，经过粗过滤网过滤后再通过细过滤网过滤，不容易溶解的物质会留在过滤网上，通过搅拌叶反复的搅拌使其溶解，解决了药剂中有不便于溶解的物质容易堵塞水管，影响药剂的正常投放的问题。
权利要求书

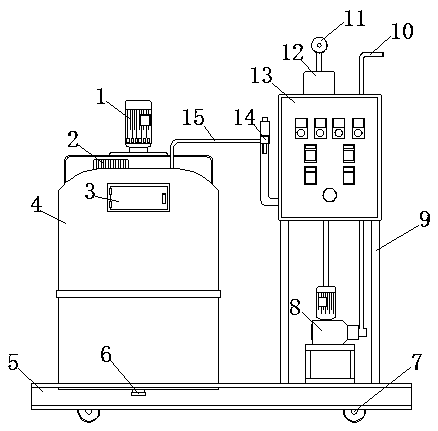

1.一种新型的脱硫废水处理药剂投加装置，包括底座(5)，其特征在于，所述底座(5)的底部设置有行走轮(7)，且底座(5)的顶部设置有加药桶(4)和第一支撑架(9)，所述加药桶(4)位于第一支撑架(9)的一侧，且加药桶(4)的底部设置有排污口(6)，所述底座(5)上与第一支撑架(9)相对的一侧设置有第二支撑架(16)，且第二支撑架(16)与第一支撑架(9)位于同一水平面，所述第一支撑架(9)上固定连接有控制面板(13)，且第二支撑架(16)上固定连接有脉冲阻尼器(12)，所述加药桶(4)的前表面上方安装有桶门(3)，且加药桶(4)的顶部安装有搅拌电机(1)、药剂投放口(2)和三通连接管(15)，且药剂投放口(2)和三通连接管(15)均位于搅拌电机(1)的一侧，所述搅拌电机(1)的下方通过转轴转动连接有搅拌轴(20)，所述搅拌轴(20)上设置有搅拌叶(19)，且搅拌叶(19)和搅拌轴(20)均位于加药桶(4)的内部，所述加药桶(4)的内部设置有粗过滤网(17)和细过滤网(18)，且粗过滤网(17)位于细过滤网(18)的一侧，所述三通连接管(15)上设置有安全阀(14)，且三通连接管(15)的一端与脉冲阻尼器(12)固定连接，另一端与计量泵(8)固定连接，所述计量泵(8)的一侧固定连接有投放水管(10)，所述脉冲阻尼器(12)的顶部设置有压力表(11)，所述搅拌电机(1)和计量泵(8)均与控制面板(13)电性连接。
2.根据权利要求1所述的一种新型的脱硫废水处理药剂投加装置，其特征在于：所述行走轮(7)共设置有四个，且四个行走轮(7)均位于底座(5)的底部。
3.根据权利要求1所述的一种新型的脱硫废水处理药剂投加装置，其特征在于：所述药剂投放口(2)上设置有药剂桶盖。
4.根据权利要求1所述的一种新型的脱硫废水处理药剂投加装置，其特征在于：所述计量泵(8)的进水口与三通连接管(15)的一端固定连接，且计量泵(8)的出水口与投放水管(10)固定连接。
5.根据权利要求1所述的一种新型的脱硫废水处理药剂投加装置，其特征在于：所述搅拌叶(19)共设置有三个，且三个搅拌叶(19)均位于加药桶(4)的内部，三个搅拌叶(19)与粗过滤网(17)和细过滤网(18)间隔分布。
说明书
一种新型的脱硫废水处理药剂投加装置
技术领域
本实用新型属于加药装置技术领域，具体涉及一种新型的脱硫废水处理药剂投加装置。
背景技术
加药装置是生产用于电厂的给水、炉水、循环水、废水等处理，也可用于石油、化工、环保、供水系统等行业，自动加药装置在通风工程中的应用：高浓度的碳酸钙、碳酸镁等化学垢和生活粘泥会在温度较高的冷凝器部位沉积，致使主机制冷量严重下降，这就需要加药装置，对水质进行处理，自动加药装置，主要有溶液箱、搅拌机、计量泵、Y型过滤器、安全阀、背压阀、止回阀、脉冲阻尼器、水位表、压力表、控制柜、安装平台等组成一体化安装在一个底座上，用户只需将组合式加药装置安放在加药间，将加药管接好接通电源即可启动投入运行，在运行过程中自动检测流体的酸碱度智能判断并加投相应的药液，这种工厂化的整套装置，可大大减少设计和现场施工的工作量，基本实现无人看管，对整机的质量、安全和现场投运提供了可靠的保证。
但是，现有的加药装置在使用的过程中存在一些缺陷，例如，药剂中有不便于溶解的物质容易堵塞水管，影响药剂的正常投放;且药剂搅拌不均匀，加药装置不便移动。
实用新型内容
本实用新型的目的在于提供一种新型的脱硫废水处理药剂投加装置，以解决上述背景技术中提出药剂中有不便于溶解的物质容易堵塞水管，影响药剂的正常投放;且药剂搅拌不均匀，加药装置不便移动的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型的脱硫废水处理药剂投加装置，包括底座，所述底座的底部设置有行走轮，且底座的顶部设置有加药桶和第一支撑架，所述加药桶位于第一支撑架的一侧，且加药桶的底部设置有排污口，所述底座上与第一支撑架相对的一侧设置有第二支撑架，且第二支撑架与第一支撑架位于同一水平面，所述第一支撑架上固定连接有控制面板，且第二支撑架上固定连接有脉冲阻尼器，所述加药桶的前表面上方安装有桶门，且加药桶的顶部安装有搅拌电机、药剂投放口和三通连接管，且药剂投放口和三通连接管均位于搅拌电机的一侧，所述搅拌电机的下方通过转轴转动连接有搅拌轴，所述搅拌轴上设置有搅拌叶，且搅拌叶和搅拌轴均位于加药桶的内部，所述加药桶的内部设置有粗过滤网和细过滤网，且粗过滤网位于细过滤网的一侧，所述三通连接管上设置有安全阀，且三通连接管的一端与脉冲阻尼器固定连接，另一端与计量泵固定连接，所述计量泵的一侧固定连接有投放水管，所述脉冲阻尼器的顶部设置有压力表，所述搅拌电机和计量泵均与控制面板电性连接。
优选的，所述行走轮共设置有四个，且四个行走轮均位于底座的底部。
优选的，所述药剂投放口上设置有药剂桶盖。
优选的，所述计量泵的进水口与三通连接管的一端固定连接，且计量泵的出水口与投放水管固定连接。
优选的，所述搅拌叶共设置有三个，且三个搅拌叶均位于加药桶的内部，三个搅拌叶与粗过滤网和细过滤网间隔分布。
与现有技术相比，本实用新型的有益效果是：该实用新型结构科学合理，使用安全方便。
(1)本实用新型设置了粗过滤网、细过滤网和桶门，将药剂投入到加药桶中，经过粗过滤网过滤后再通过细过滤网过滤，不容易溶解的物质会留在过滤网上，通过搅拌叶反复的搅拌使其溶解，打开桶门可以清理留在过滤网上不能够溶解的杂质，解决了药剂中有不便于溶解的物质容易堵塞水管，影响药剂的正常投放的问题;
(2)本实用新型在搅拌轴上设置了三个搅拌叶，三个搅拌叶与粗过滤网和细过滤网间隔分布，能够将不能层的药剂均能得到搅拌，且在底座的底部设置了移动轮，需要移动时推着加药桶通过移动轮移动即可，解决了不同药剂搅拌不均匀，加药装置不便移动的问题。
