申请日2018.03.20
公开(公告)日2019.03.01
IPC分类号F17D5/00; G01D21/02; G05B19/042
摘要
本实用新型公开了一种组装式城市污水排放管网检测装置，包括检测端，所述检测端由若干检测单体以及至少一个传输模块拼合而成，所述检测单体上设有电源以及电导率检测模块，所述电源与所述电导率检测模块连接，所述电导率检测模块均与所述传输模块连接。该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及污泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网，并且能够根据不同深度的管道拼接形成不同长度的检测端，方便运输安装，节省成本。
权利要求书
1.一种组装式城市污水排放管网检测装置，其特征在于：包括检测端(1)，所述检测端(1)由若干检测单体(2)以及至少一个传输模块(3)拼合而成，所述检测单体(2)上设有电源(4)以及电导率检测模块(5)，所述电源(4)与所述电导率检测模块(5)连接，所述电导率检测模块(5)均与所述传输模块(3)连接。
2.如权利要求1所述的一种组装式城市污水排放管网检测装置，其特征在于：所述检测装置包括中央处理器(6)，所述中央处理器(6)包括接收模块(7)、处理模块(8)以及输出端(9)，所述传输模块(3)与所述接收模块(7)连接。
3.如权利要求1所述的一种组装式城市污水排放管网检测装置，其特征在于：所述检测单体(2)为柱状，所述检测单体(2)的两端分别设置有内螺纹接口(21)和外螺纹接口(22)，相邻的两检测单体(2)通过所述内螺纹接口(21)和所述外螺纹接口(22)旋合连接;所述传输模块(3)上设有所述内螺纹接口(21)或所述外螺纹接口(22)。
4.如权利要求1所述的一种组装式城市污水排放管网检测装置，其特征在于：所述检测单体(2)为柱状，所述检测单体(2)的两端分别设置有凸块(23)以及卡扣(24)，相邻的两检测单体(2)通过所述凸块(23)与所述卡扣(24)扣合连接;所述传输模块(3)上设有所述凸块(23)或所述卡扣(24)。
5.如权利要求3所述的一种组装式城市污水排放管网检测装置，其特征在于：检测端(1)还包括有尖头连接块(10)，所述尖头连接块(10)一侧设置有尖头(101)，所述尖头连接块(10)另一侧设置有所述内螺纹接口(21)或所述外螺纹接口(22)。
6.如权利要求4所述的一种组装式城市污水排放管网检测装置，其特征在于：检测端(1)还包括有尖头连接块(10)，所述尖头连接块(10)一侧设置有尖头(101)，所述尖头连接块(10)另一侧设置有所述凸块(23)或所述卡扣(24)。
7.如权利要求2所述的一种组装式城市污水排放管网检测装置，其特征在于：所述输出端(9)为显示器。
说明书
一种组装式城市污水排放管网检测装置
技术领域
本实用新型属于城市污水排放管网技术领域，具体是一种组装式城市污水排放管网检测装置。
背景技术
城市污水排放管网错综复杂，用于排放城市生活污水、雨水以及工业污水，正常的污水排放管网的污水与雨水是分开排放的，污水经过污水处理厂处理之后排放到江河中，雨水直接排放到江河中;现有的城市污水排放管网缺乏管理，很多城市的污水管网和雨水管网甚至出现交汇，雨水混入到污水管网会导致污水处理厂的处理严重超负荷，污水溢出严重，严重危害生态环境。还有一些城市的污水排放管网堵塞严重，在下雨天容易出现严重的内涝;由于城市污水排放管网的管道数量庞大错综复杂，管理起来十分麻烦，人工管理几乎是不可能的。
实用新型内容
本实用新型针对现有技术不足，提供一种组装式城市污水排放管网检测装置，该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及污泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网，并且能够根据不同深度的管道拼接形成不同长度的检测端，方便运输安装，节省成本。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：一种组装式城市污水排放管网检测装置，包括检测端，所述检测端由若干检测单体以及至少一个传输模块拼合而成，所述检测单体上设有电源以及电导率检测模块，所述电源与所述电导率检测模块连接，所述电导率检测模块均与所述传输模块连接。采用该种城市污水排放管网检测装置能够通过中央处理器根据电导率值的波动性判断管内的水是否流动，根据电导率值判断管内的水是雨水还是污水，根据不同高度的电导率检测模块检测的电导率值判断管内污泥高度以及水位高度，根据相邻窨井盖处杆状本体检测的电导率值判断是否有污水与雨水混合;该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及污泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网，并且能够根据不同深度的管道拼接形成不同长度的检测端，方便运输安装，节省成本。
上述技术方案中，优选的，所述检测装置包括中央处理器，所述中央处理器包括接收模块、处理模块以及输出端，所述传输模块与所述接收模块连接。

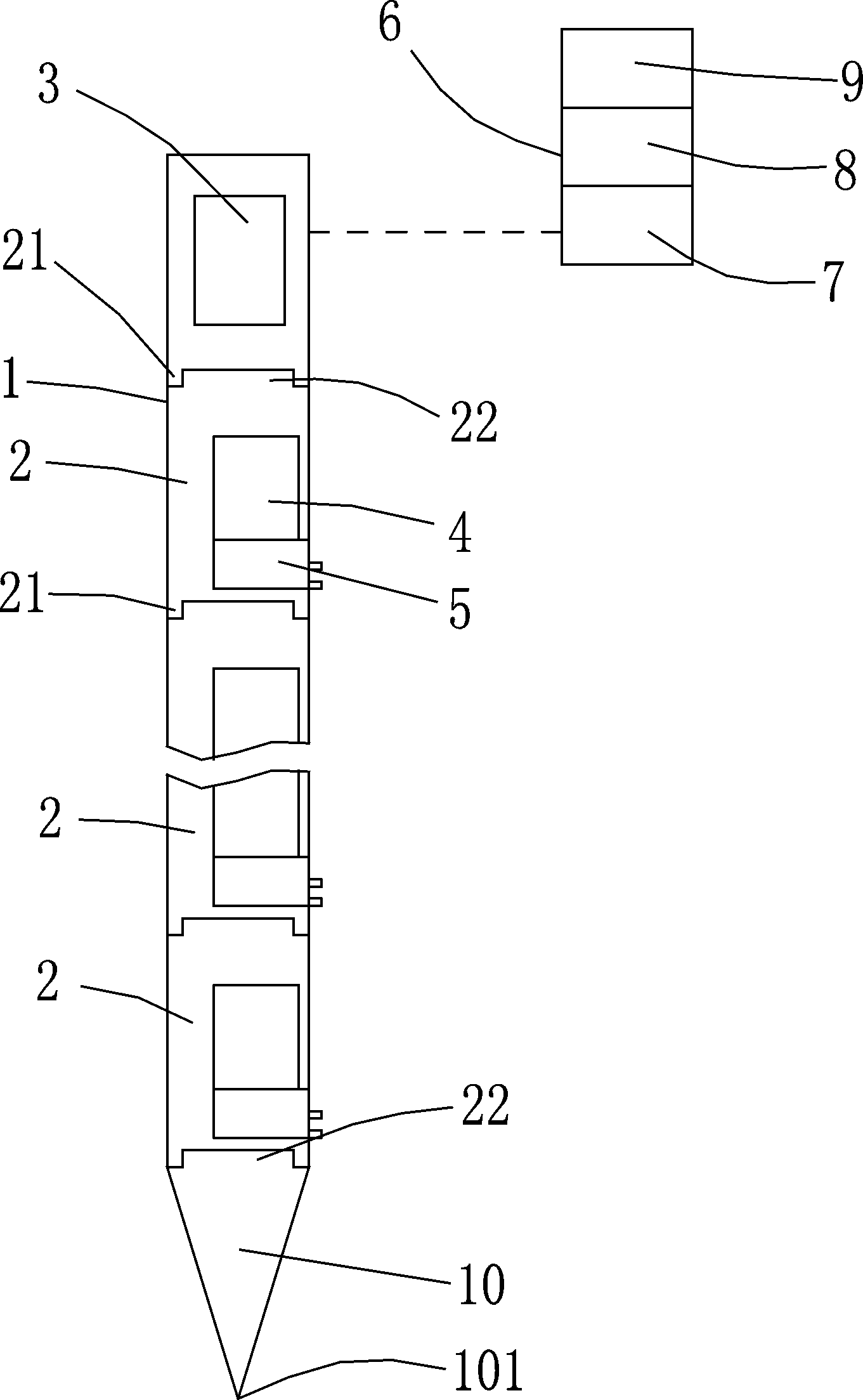

上述技术方案中，优选的，所述检测单体为柱状，所述检测单体的两端分别设置有内螺纹接口和外螺纹接口，相邻的两检测单体通过所述内螺纹接口和所述外螺纹接口旋合连接;所述传输模块上设有所述内螺纹接口或所述外螺纹接口。采用该结构使得检测单体之间以及检测单体和传输模块之间能方便的相互拼接。
上述技术方案中，优选的，所述检测单体为柱状，所述检测单体的两端分别设置有凸块以及卡扣，相邻的两检测单体通过所述凸块与所述卡扣扣合连接;所述传输模块上设有所述凸块或所述卡扣。采用该结构使得检测单体之间以及检测单体和传输模块之间能方便的相互拼接。
上述技术方案中，优选的，检测端还包括有尖头连接块，所述尖头连接块一侧设置有尖头，所述尖头连接块另一侧设置有所述内螺纹接口或所述外螺纹接口。采用该结构使得尖头连接块能够拼接到检测单体上，使得检测端能够方便的插入管道内的淤泥中。
上述技术方案中，优选的，检测端还包括有尖头连接块，所述尖头连接块一侧设置有尖头，所述尖头连接块另一侧设置有所述凸块或所述卡扣。采用该结构使得尖头连接块能够拼接到检测单体上，使得检测端能够方便的插入管道内的淤泥中。
上述技术方案中，优选的，所述输出端为显示器。通过显示器输出能够使得管理者更加直观的得到所需的信息。
本实用新型与现有技术相比，具有如下有益效果：该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及污泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网，并且能够根据不同深度的管道拼接形成不同长度的检测端，方便运输安装，节省成本。
