申请日2018.03.20
公开(公告)日2019.02.22
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，且公开了一种城市道路污水处理装置，包括路面，所述路面上开设有集水池，所述集水池内设置有第一过滤网，所述第一过滤网的底部四角均固定连接有支撑脚，所述第一过滤网的顶部两侧均固定连接有提手。本实用新型解决了现有的城市道路污水处理后再利用不便的问题，通过路面、集水池、第一过滤网、支撑脚、提手、卡槽、第一钢筋网盖、第二钢筋网盖、第二过滤网、第三过滤网、安装板、通孔、固定螺栓、投药口、第一排水口、储水箱和排水管，改变传统的城市道路污水流入污水处理厂处理后再利用不便的问题，只需要在各个道路下设置集水池对污水进行收集处理储存，即可随时取用，用于道路洒水或是绿化。
权利要求书

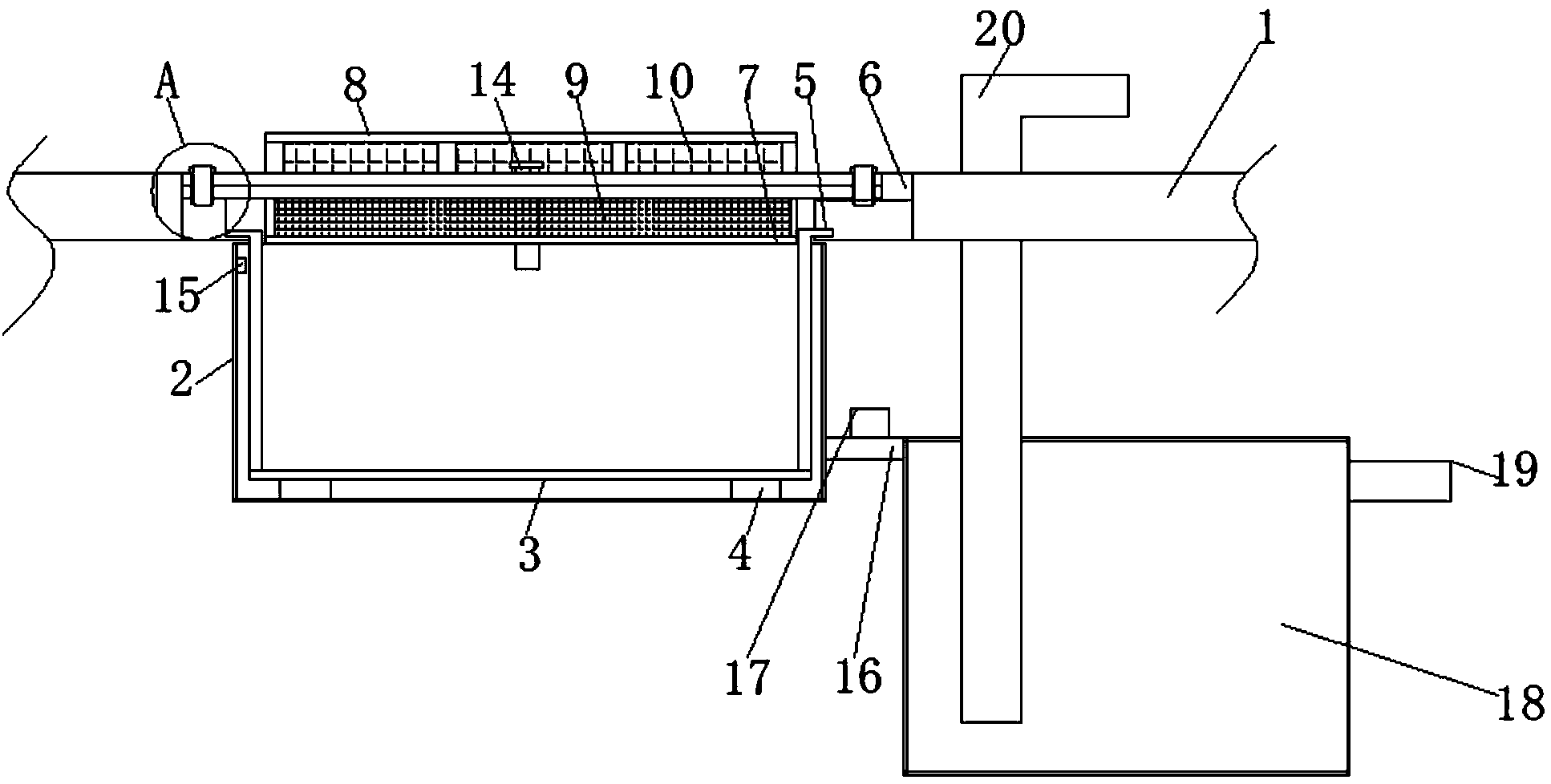

1.一种城市道路污水处理装置，包括路面(1)，其特征在于：所述路面(1)上开设有集水池(2)，所述集水池(2)内设置有第一过滤网(3)，所述第一过滤网(3)的底部四角均固定连接有支撑脚(4)，所述第一过滤网(3)的顶部两侧均固定连接有提手(5)，所述集水池(2)的顶部两侧均设置有卡槽(6)，所述卡槽(6)内设置有第一钢筋网盖(7)，所述第一钢筋网盖(7)的顶部搭接有第二钢筋网盖(8)，所述第一钢筋网盖(7)上焊接有第二过滤网(9)，所述第二钢筋网盖(8)上焊接有第三过滤网(10)，所述第一钢筋网盖(7)和第二钢筋网盖(8)的两侧均设置有安装板(11)，所述安装板(11)内开设有通孔(12)，所述通孔(12)内螺纹连接有固定螺栓(13)，所述第二钢筋网盖(8)的上固定连接有投药口(14)，所述集水池(2)的顶部一侧内壁上设置有液位传感器(15)，所述集水池(2)的底部一侧设置有第一排水口(16)，所述第一排水口(16)上设置有电磁阀(17)，所述第一排水口(16)远离集水池(2)的一侧固定连接有储水箱(18)，所述储水箱(18)的顶部一侧设置有第二排水口(19)，所述储水箱(18)内设置有排水管(20)。
2.根据权利要求1所述的一种城市道路污水处理装置，其特征在于：所述排水管(20)延伸至储水箱(18)的底部，排水管(20)的顶部延伸路面(1)的上方。
3.根据权利要求1所述的一种城市道路污水处理装置，其特征在于：所述第一排水口(16)与储水箱(18)的顶部远离第二排水口(19)的一侧连接，第二排水口(19)与城市下水道连通。
4.根据权利要求1所述的一种城市道路污水处理装置，其特征在于：所述投药口(14)穿过第一钢筋网盖(7)延伸至集水池(2)的上方，投药口(14)的顶部设置有顶盖。
5.根据权利要求1所述的一种城市道路污水处理装置，其特征在于：所述固定螺栓(13)穿过通孔(12)固定在卡槽(6)的底部，第二过滤网(9) 为细孔钢丝网，第三过滤网(10)为粗孔钢丝网。
6.根据权利要求1所述的一种城市道路污水处理装置，其特征在于：所述液位传感器(15)和电磁阀(17)电连接有处理器，电磁阀(17)设置在防水罩内。
说明书
一种城市道路污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种城市道路污水处理装置。
背景技术
污水，通常指受一定污染的，来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。城市道路上的污水主要包括雨水和生活用水等，这些污水中往往含有落叶和生活垃圾等，城市污水难以收集，一般都是由下水道流到污水处理厂，流到污水处理厂的污水再处理后使用起来十分不便，因此需要一种处理后便于再循环使用的城市道路污水处理装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种城市道路污水处理装置，解决了现有的城市道路污水处理后再利用不便的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种城市道路污水处理装置，包括路面，所述路面上开设有集水池，所述集水池内设置有第一过滤网，所述第一过滤网的底部四角均固定连接有支撑脚，所述第一过滤网的顶部两侧均固定连接有提手，所述集水池的顶部两侧均设置有卡槽，所述卡槽内设置有第一钢筋网盖，所述第一钢筋网盖的顶部搭接有第二钢筋网盖，所述第一钢筋网盖上焊接有第二过滤网，所述第二钢筋网盖上焊接有第三过滤网，所述第一钢筋网盖和第二钢筋网盖的两侧均设置有安装板，所述安装板内开设有通孔，所述通孔内螺纹连接有固定螺栓，所述第二钢筋网盖的上固定连接有投药口，所述集水池的顶部一侧内壁上设置有液位传感器，所述集水池的底部一侧设置有第一排水口，所述第一排水口上设置有电磁阀，所述第一排水口远离集水池的一侧固定连接有储水箱，所述储水箱的顶部一侧设置有第二排水口，所述储水箱内设置有排水管。
优选的，所述排水管延伸至储水箱的底部，排水管的顶部延伸路面的上方。
优选的，所述第一排水口与储水箱的顶部远离第二排水口的一侧连接，第二排水口与城市下水道连通。
优选的，所述投药口穿过第一钢筋网盖延伸至集水池的上方，投药口的顶部设置有顶盖。
优选的，所述固定螺栓穿过通孔固定在卡槽的底部，第二过滤网为细孔钢丝网，第三过滤网为粗孔钢丝网。
优选的，所述液位传感器和电磁阀电连接有处理器，电磁阀设置在防水罩内。
工作原理：将集水池和储水箱设置在路面的下方，污水从第一钢筋网盖流入集水池中，经过第三过滤网将树叶等杂质截留，第二过滤网将小的杂质截留，从投药口投入絮凝或是消毒剂等，第一过滤网将絮凝后的物质截留，当液位达到液位传感器的位置后，液位传感器将液位信息传输给处理器，处理器驱动电磁阀打开第一排水口将水排出到储水箱中进行储存，需要用水时，从排水管抽取，如果储水箱的水过多，就会从第二排水口排出。
(三)有益效果
本实用新型提供了一种城市道路污水处理装置。具备以下有益效果：
(1)、本实用新型通过路面、集水池、第一过滤网、支撑脚、提手、卡槽、第一钢筋网盖、第二钢筋网盖、第二过滤网、第三过滤网、安装板、通孔、固定螺栓、投药口、第一排水口、储水箱和排水管，改变传统的城市道路污水流入污水处理厂处理后再利用不便的问题，只需要在各个道路下设置集水池对污水进行收集处理储存，即可随时取用，用于道路洒水或是绿化。
(2)、本实用新型通过路面、集水池、第一过滤网、支撑脚、提手、卡槽、第一钢筋网盖、第二钢筋网盖、第二过滤网、第三过滤网、安装板、通孔、固定螺栓、投药口、液位传感器、第一排水口、电磁阀、储水箱和第二排水口，经过多重过滤和消毒处理，达到良好的污水处理效果。
