申请日2018.07.18
公开(公告)日2019.03.26
IPC分类号B01D29/01; E03B3/02
摘要
本实用新型公开了一种绿色建筑雨污水处理及回用装置，包括壳体，所述壳体的两侧设置有定位槽，所述壳体内安装有净化器，所述净化器的两侧安装有定位柱，所述净化器的底端中心处连接有落水管，所述落水管上连接有伸缩水管，所述净化器的底端环形安装有支撑脚，所述净化器的顶端中心处连接有连接管，所述净化器通过连接管与过滤箱相连，所述过滤箱的顶端安装有盖板，所述盖板的表面安装有吊环，所述过滤箱内安装有支撑柱，所述支撑柱上安装有过滤网，所述过滤箱的一侧安装有电动推杆，所述电动推杆上安装有移动块，所述过滤箱的另一侧安装有挡板。本实用新型，能够减少检修时的施工量，使用更加方便。
权利要求书

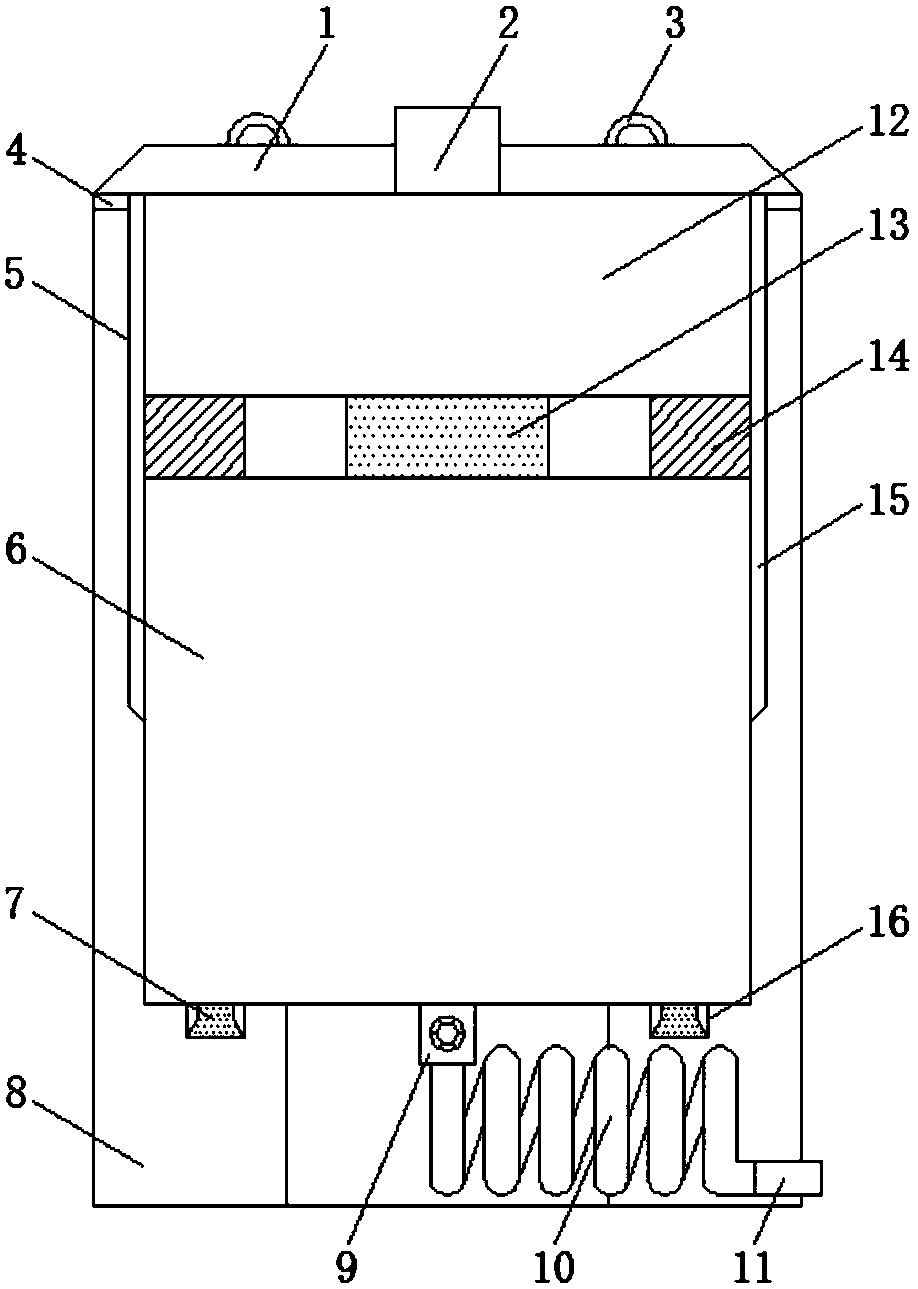

1.一种绿色建筑雨污水处理及回用装置，包括壳体(8)，其特征在于：所述壳体(8)的顶端安装有垫环(4)，所述壳体(8)的两侧设置有定位槽(5)，所述壳体(8)内安装有净化器(6)，所述净化器(6)的两侧安装有定位柱(15)，所述净化器(6)的底端中心处连接有落水管(9)，所述落水管(9)上连接有伸缩水管(10)，所述净化器(6)的底端环形安装有支撑脚(7)，所述净化器(6)的顶端中心处连接有连接管(13)，所述净化器(6)通过连接管(13)与过滤箱(12)相连，所述过滤箱(12)的顶端安装有盖板(1)，所述盖板(1)的表面安装有吊环(3)，所述过滤箱(12)内安装有支撑柱(20)，所述支撑柱(20)上安装有过滤网(21)，所述过滤箱(12)的一侧安装有电动推杆(22)，所述电动推杆(22)上安装有移动块(17)，所述过滤箱(12)的另一侧安装有挡板(18)，所述挡板(18)上安装有回位弹簧(19)，所述挡板(18)通过回位弹簧(19)安装在过滤箱(12)上。
2.根据权利要求1所述的一种绿色建筑雨污水处理及回用装置，其特征在于：所述壳体(8)的底端设置有支撑槽(16),支撑槽(16)与支撑脚(7)相匹配。
3.根据权利要求1所述的一种绿色建筑雨污水处理及回用装置，其特征在于：所述落水管(9)通过伸缩水管(10)与出水管(11)相连，出水管(11)穿过壳体(8)。
4.根据权利要求1所述的一种绿色建筑雨污水处理及回用装置，其特征在于：所述过滤箱(12)的底部环形安装有支撑块(14)，支撑块(14)的底端支撑在净化器(6)的表面。
5.根据权利要求1所述的一种绿色建筑雨污水处理及回用装置，其特征在于：所述过滤箱(12)的顶端中心处连接有进水管(2)，所述进水管(2)穿过盖板(1)。
说明书
一种绿色建筑雨污水处理及回用装置
技术领域
本实用新型涉及雨污水处理技术领域，具体是一种绿色建筑雨污水处理及回用装置。
背景技术
雨水在降落的过程中，会因为本身原因以及屋顶的杂物、尘土等物体混合，形成污水，能够在合理的处理之后，作为工业用水或者生活用水，雨污水的处理与回用装置一般埋在地下。
现有的雨污水处理与回用装置在实际使用过程中，检修时需要将管道部分土地一同挖掘，拆卸之后进行吊装，造成使用不便。
实用新型内容
本实用新型的目的在于提供一种绿色建筑雨污水处理及回用装置，以解决现有技术中雨污水处理与回用装置在实际使用过程中，检修时需要将管道部分土地一同挖掘，拆卸之后进行吊装等问题。
为实现上述目的，本实用新型提供如下技术方案：一种绿色建筑雨污水处理及回用装置，包括壳体，所述壳体的顶端安装有垫环，所述壳体的两侧设置有定位槽，所述壳体内安装有净化器，所述净化器的两侧安装有定位柱，所述净化器的底端中心处连接有落水管，所述落水管上连接有伸缩水管，所述净化器的底端环形安装有支撑脚，所述净化器的顶端中心处连接有连接管，所述净化器通过连接管与过滤箱相连，所述过滤箱的顶端安装有盖板，所述盖板的表面安装有吊环，所述过滤箱内安装有支撑柱，所述支撑柱上安装有过滤网，所述过滤箱的一侧安装有电动推杆，所述电动推杆上安装有移动块，所述过滤箱的另一侧安装有挡板，所述挡板上安装有回位弹簧，所述挡板通过回位弹簧安装在过滤箱上。
优选的，所述壳体的底端设置有支撑槽,支撑槽与支撑脚相匹配。
优选的，所述落水管通过伸缩水管与出水管相连，出水管穿过壳体。
优选的，所述过滤箱的底部环形安装有支撑块，支撑块的底端支撑在净化器的表面。
优选的，所述过滤箱的顶端中心处连接有进水管，所述进水管穿过盖板。
与现有技术相比，本实用新型的有益效果是：需要取出过滤箱或净化器时，通过盖板上的吊环进行吊装，拉伸伸缩水管，即可取出过滤箱和净化器，能够避免开挖更多的地面，减少检修时的施工量，使用更加方便;过滤箱中的过滤网将污水中的固体拦下，电动推杆带动移动块运动，将过滤网上堆积的固体垃圾推向一端，撞击到挡板将垃圾推下过滤网，之后电动推杆带动移动块退回，挡板在回位弹簧回到原位，方便垃圾的取出，也避免垃圾堆积在过滤网上，影响过滤的效果;安装装置时，净化器通过连接管与过滤箱相连，净化器两侧的定位柱插入壳体两侧的定位槽中，净化器底端的支撑脚插入壳体的支撑槽中，安装位置更加精确，便于装置的安装。
