申请日2018.07.18
公开(公告)日2019.03.22
IPC分类号C02F1/28
摘要
本实用新型公开了一种水处理用钛补碳槽，包括下锥部、筒体部以及封头部，所述下锥部、筒体部以及封头部均采用钛材料制成，所述下锥部下端设置有碳出口，所述下锥部上部外圈设置有伴管，所述下锥部下部外圈设置有下锥夹套，所述伴管上端口设置有第一热循环水进口，所述伴管下端口与下锥夹套相连通，所述下锥夹套下部垂直设置有第一热循环水出口，所述下锥部下部还设置有溶剂进口，所述筒体部外套设有筒体夹套，所述封头部上端设置有进碳口，所述进碳口前端设有排气口。采用钛材料制成，重量轻、耐腐蚀，设备使用寿命长，通过伴管、下锥夹套、筒体夹套的热循环水提供补碳槽运行的热量，结构简单，使用效果更好。
权利要求书

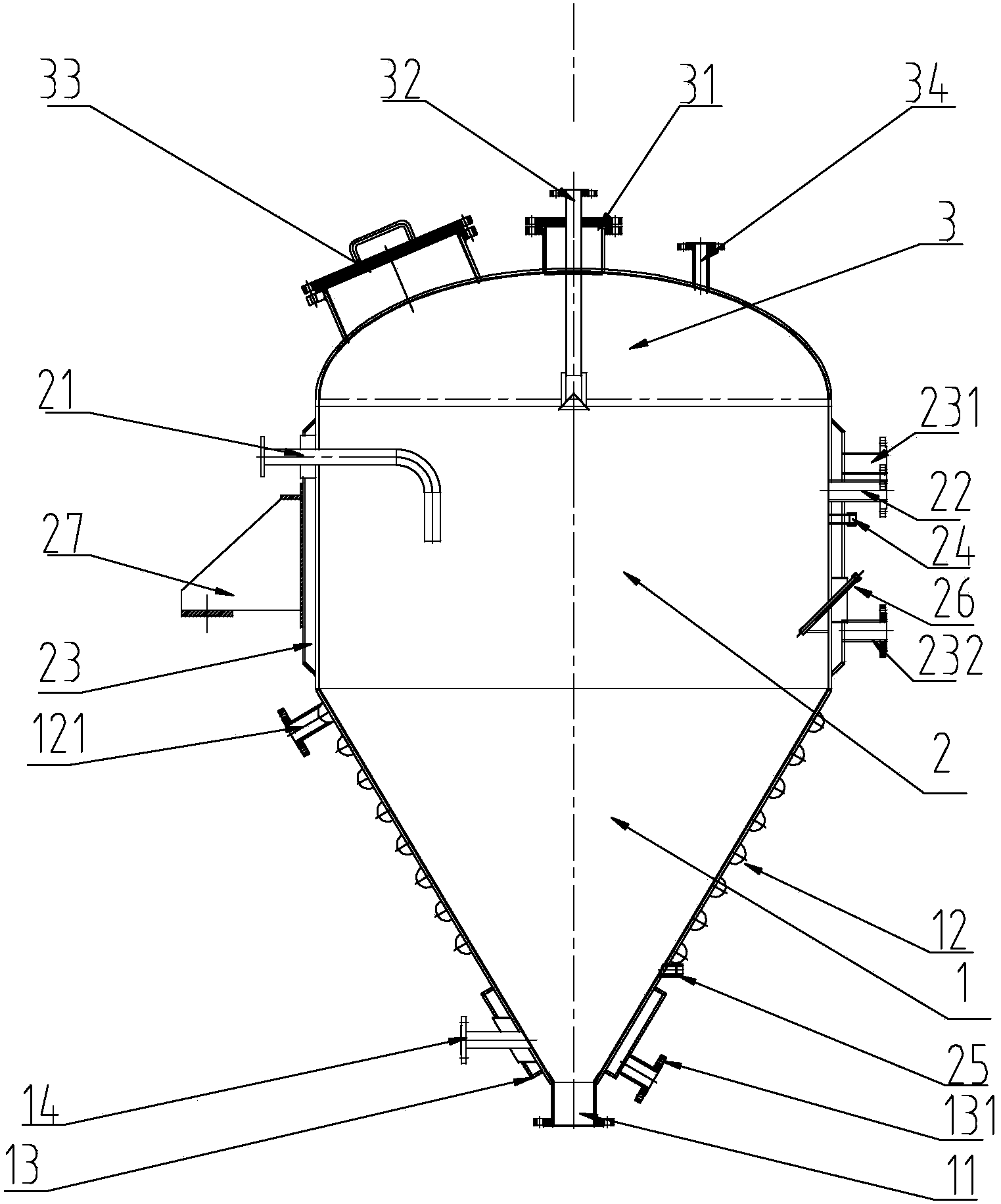

1.一种水处理用钛补碳槽，其特征在于，包括下锥部(1)、筒体部(2)以及封头部(3)，所述下锥部(1)、筒体部(2)以及封头部(3)均采用钛材料制成，所述下锥部(1)焊接在筒体部(2)的下方，所述封头部(3)焊接在筒体部(2)的上方，所述下锥部(1)下端设置有碳出口(11)，所述下锥部(1)上部外圈设置有伴管(12)，所述下锥部(1)下部外圈设置有下锥夹套(13)，所述伴管(12)上端口设置有第一热循环水进口(121)，所述伴管(12)下端口与下锥夹套(13)相连通，所述下锥夹套(13)下部垂直设置有第一热循环水出口(131)，所述下锥部(1)下部还设置有溶剂进口(14)，所述溶剂进口(14)保持水平且穿过下锥夹套(13)向外延伸，所述筒体部(2)上部两侧对应设置有冲流管(21)和溢流口(22)，所述筒体部(2)外套设有筒体夹套(23)，所述筒体夹套(23)一侧间隔设置有第二热循环水进口(231)与第二热循环水出口(232)，所述封头部(3)上端设置有进碳口(31)，所述进碳口(31)前端设有排气口(32)，所述排气口(32)一端延伸至进碳口(31)外，其另一端延伸至封头部(3)内。
2.如权利要求1所述的一种水处理用钛补碳槽，其特征在于，所述筒体部(2)上部设置有第一物位计(24)，所述第一物位计(24)位于溢流口(22)下方，所述下锥部(1)下部设置有第二物位计(25)，所述第二物位计(25)位于伴管(12)与下锥夹套(13)之间。
3.如权利要求2所述的一种水处理用钛补碳槽，其特征在于，所述筒体部(2)上设置有温度计(26)，所述温度计(26)位于第一物位计(24)下方。
4.如权利要求3所述的一种水处理用钛补碳槽，其特征在于，所述封头部(3)顶端一侧倾斜设置有检修口(33)，其顶端另一侧竖直设置有呼吸阀口(34)。
5.如权利要求4所述的一种水处理用钛补碳槽，其特征在于，所述筒体部(2)周向环设有有四个耳座(27)。
说明书
一种水处理用钛补碳槽
技术领域
本实用新型属于水处理辅助设备技术领域，具体涉及一种水处理用钛补碳槽。
背景技术
活性炭是一种非极性吸附剂。外观为暗黑色有颗粒状和粉末状两种其中颗粒活性炭的工艺简单、操作方便,目前废水处理中普遍采用的吸附剂。国外使用的粒状炭多为煤质或果壳无定形炭,国内多用煤质柱状炭。活性炭主要成分除碳外,还含有少量的氧、氢、硫等元素以及水分、灰分。我国废水处理中粉末活性炭应用较多。活性炭的应用范围广,吸附水中的COD和降低SS等,且对水中绝大多数有机物都有效,包括微生物难以降解的有机物。化学需氧量COD(Chemical Oxygen Demand)是以化学方法测量水样中需要被氧化的还原性物质的量，废水、废水处理厂出水和受污染的水中，能被强氧化剂氧化的物质(一般为有机物)的氧当量。在河流污染和工业废水性质的研究以及废水处理厂的运行管理中，它是一个重要的而且能较快测定的有机物污染参数，常以符号COD表示。
吸附塔用于降低浓水COD，达到水处理需求时，需要不断有充足的新鲜的满足生产的活性炭就需要用补碳槽补新碳，现有的补碳槽多采用不锈钢制成，结构复杂。
实用新型内容
本实用新型解决了现有技术的不足，提供一种水处理用钛补碳槽，采用钛材料制成，其重量轻、耐腐蚀，设备使用寿命长，通过伴管、下锥夹套、筒体夹套的热循环水提供补碳槽运行的热量，结构简单，使用效果更好。
本实用新型所采用的技术方案是：一种水处理用钛补碳槽，包括下锥部、筒体部以及封头部，所述下锥部、筒体部以及封头部均采用钛材料制成，所述下锥部焊接在筒体部的下方，所述封头部焊接在筒体部的上方，所述下锥部下端设置有碳出口，所述下锥部上部外圈设置有伴管，所述下锥部下部外圈设置有下锥夹套，所述伴管上端口设置有第一热循环水进口，所述伴管下端口与下锥夹套相连通，所述下锥夹套下部垂直设置有第一热循环水出口，所述下锥部下部还设置有溶剂进口，所述溶剂进口保持水平且穿过下锥夹套向外延伸，所述筒体部上部两侧对应设置有冲流管和溢流口，所述筒体部外套设有筒体夹套，所述筒体夹套一侧间隔设置有第二热循环水进口与第二热循环水出口，所述封头部上端设置有进碳口，所述进碳口前端设有排气口，所述排气口一端延伸至进碳口外，其另一端延伸至封头部内。
优选的，所述筒体部上部设置有第一物位计，所述第一物位计位于溢流口下方，所述下锥部下部设置有第二物位计，所述第二物位计位于伴管与下锥夹套之间。
更优选的，所述筒体部上设置有温度计，所述温度计位于第一物位计下方。
进一步更优选的，所述封头部顶端一侧倾斜设置有检修口，其顶端另一侧竖直设置有呼吸阀口。
进一步更优选的，所述筒体部周向环设有有四个耳座。
相较于现有技术，本实用新型具有的有益效果：一种水处理用钛补碳槽，包括下锥部、筒体部以及封头部，所述下锥部、筒体部以及封头部均采用钛材料制成，其重量轻、耐腐蚀，设备使用寿命长，所述下锥部上部外圈设置有伴管，所述下锥部下部外圈设置有下锥夹套，所述筒体部外圈设置有筒体夹套，通过伴管、下锥夹套、筒体夹套的热循环水提供补碳槽运行的热量，结构简单，使用效果更好，所述下锥部还设置有溶剂进口，提供活性炭的混合溶剂，所述筒体部上部设置有冲流管，用来冲洗活性炭，溢流口防止加入物量过多。
