申请日2018.07.18
公开(公告)日2018.12.18
IPC分类号C02F9/02
摘要
本发明公开一种水处理系统、净水机及水处理系统的控制方法。水处理系统，包括水处理单元，水处理单元包括浓水口，水处理系统还包括与浓水口相连的浓水排出支路，所述浓水排出支路上设置有控制浓水排出比例的控制元件，水处理系统还包括清洗支路，所述清洗支路上设置有清洁单元，清洁单元中的清洁物质能够经所述清洗支路进入所述控制元件实现对控制元件中的杂质溶解。本发明的水处理系统和净水机，清洁单元中的清洁物质能够经所述清洗支路进入所述控制元件进而对所述控制元件上的杂质进行溶解，以使得控制元件上的杂质容易被水冲掉，控制元件不易被杂质堵塞，使用寿命增加，更换周期增长，成本降低。
权利要求书
1.一种水处理系统，其特征在于，包括水处理单元，所述水处理单元包括浓水口，所述水处理系统还包括与所述浓水口相连的浓水排出支路，所述浓水排出支路上设置有控制浓水排出比例的控制元件，所述水处理系统还包括清洗支路，所述清洗支路上设置有清洁单元，所述清洁单元中的清洁物质能够经所述清洗支路进入所述控制元件实现对所述控制元件中的杂质溶解。
2.根据权利要求1所述的水处理系统，其特征在于，所述清洗支路上设置有第一控制阀和/或第一单向导通元件，其中，所述第一单向导通元件设置成允许所述清洗支路内的流体流向所述控制元件;和/或，
所述浓水排出支路上设置有第二控制阀和/或第二单向导通元件，所述第二单向导通元件设置成允许浓水口排出的浓水流向所述控制元件。
3.根据权利要求1所述的水处理系统，其特征在于，所述控制元件包括一个进口和一个出口，所述清洗支路内的流体和所述浓水排出支路中的浓水均从所述进口进入所述控制元件后从所述出口排出;或，
所述控制元件包括两个进口和一个出口，所述清洗支路内的流体从其中一个所述进口进入所述控制元件后从所述出口排出，所述浓水排出支路中的浓水从另一所述进口进入所述控制元件后从所述出口排出。
4.根据权利要求1所述的水处理系统，其特征在于，所述清洗支路包括进水端，进入所述进水端的水和清洁单元中的清洁物质混合并在所述进水端处施加的水压下流向所述控制元件;或者，
所述清洗支路上设置有流体驱动装置，所述清洁单元中的清洁物质在所述流体驱动装置的作用下流向所述控制元件。
5.根据权利要求4所述的水处理系统，其特征在于，所述水处理单元包括反渗透单元，所述浓水口设置在所述反渗透单元上，所述进水端连接在所述水处理系统的水路上并位于所述反渗透单元的上游侧。
6.根据权利要求5所述的水处理系统，其特征在于，所述水处理单元包括第一前置处理单元和第二前置处理单元，所述水处理系统包括第一净化水支路，流经所述第一前置处理单元的水经过所述第二前置处理单元后经所述第一净化水支路排出，所述清洗支路的进水端设置在所述第一前置处理单元和所述第二前置处理单元之间。
7.根据权利要求6所述的水处理系统，其特征在于，所述水处理系统包括反渗透进水支路，所述反渗透单元设置在所述反渗透进水支路上，所述反渗透进水支路的进水端设置在所述第一前置处理单元和所述第二前置处理单元之间。
8.根据权利要求1至7之一所述的水处理系统，其特征在于，所述控制元件包括废水比例阀，所述废水比例阀内设置有废水孔，所述清洗支路用于对所述废水孔进行清洗。
9.一种净水机，其特征在于，包括如权利要求1至8之一所述的水处理系统。
10.一种用于权利要求1-8之一所述的水处理系统的控制方法，其特征在于，所述水处理系统具有清洗模式：
所述控制方法包括：在所述清洗模式下，控制所述清洁单元中的清洁物质经所述清洁支路进入所述控制元件对所述控制元件中的杂质溶解。
11.根据权利要求10所述的控制方法，其特征在于，所述水处理单元包括反渗透单元，所述浓水口设置在所述反渗透单元上，所述水处理系统还具有制水模式和冲洗模式，所述控制方法包括：
在所述制水模式下，控制所述反渗透单元进行制水，在所述冲洗模式，控制对所述反渗透单元的反渗透膜进行冲洗;
所述清洗模式设置在所述制水模式之后，且设置在所述冲洗模式之前。
说明书
水处理系统、净水机及水处理系统的控制方法
技术领域
本发明涉及水处理技术领域，尤其涉及一种水处理系统、净水机及水处理系统的控制方法。
背景技术
目前，随着人们对饮水健康的认识，净水机越来越受到大家的认可。现有技术的直饮净水机，包括PP棉、活性炭前置过滤芯和反渗透过滤芯，原水经过反渗透膜过滤芯后会产生纯净水和废水，所述废水经废水比阀的废水出口排出。上述直饮净水机中的废水比阀在使用后期，废水比阀的废水出口会被活性炭颗粒碎末，PP面塑料碎末、矿物质分子、重金属离子、碳酸钙晶体等杂质污垢和废水中的微生物胶体堵塞，以致废水无法从废水出口排出导致所述废水比阀报废，同时，当所述废水无法从所述废水比阀的废水出口排出时，会造成反渗透过滤芯的膜片易结垢而损害报废反渗透过滤芯，所述废水比阀和所述反渗透过滤芯的使用寿命减小，更换周期变短，成本增加。
发明内容
有鉴于此，本发明的目的在于提供一种降低成本的水处理系统、净水机及水处理系统的控制方法。
为达到上述目的，一方面，本发明采用以下技术方案：

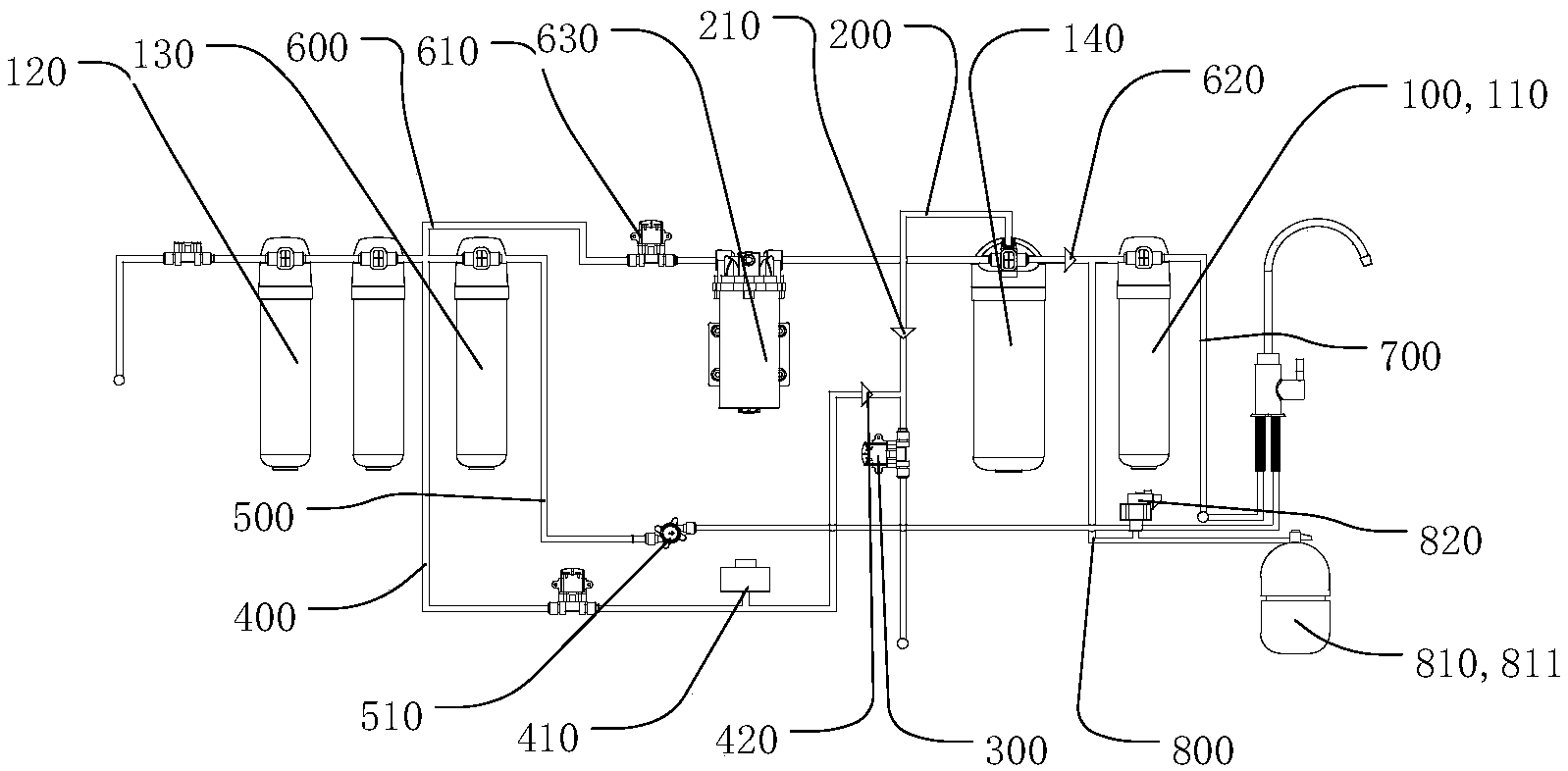

一种水处理系统，包括水处理单元，所述水处理单元包括浓水口，所述水处理系统还包括与所述浓水口相连的浓水排出支路，所述浓水排出支路上设置有控制浓水排出比例的控制元件，所述水处理系统还包括清洗支路，所述清洗支路上设置有清洁单元，所述清洁单元中的清洁物质能够经所述清洗支路进入所述控制元件实现对所述控制元件中的杂质溶解。
优选地，所述清洗支路上设置有第一控制阀和/或第一单向导通元件，其中，所述第一单向导通元件设置成仅允许所述清洗支路内的流体流向所述控制元件;和/或，
所述浓水排出支路上设置有第二控制阀和/或第二单向导通元件，所述第二单向导通元件设置成仅允许浓水口排出的浓水流向所述控制元件。
优选地，所述控制元件包括一个进口和一个出口，所述清洗支路内的流体和所述浓水排出支路中的浓水均从所述进口进入所述控制元件后从所述出口排出;或，
所述控制元件包括两个进口和一个出口，所述清洗支路内的流体从其中一个所述进口进入所述控制元件后从所述出口排出，所述浓水排出支路中的浓水从另一所述进口进入所述控制元件后从所述出口排出。
优选地，所述清洗支路包括进水端，进入所述进水端的水和清洁单元中的清洁物质混合并在所述进水端处施加的水压下流向所述控制元件;或者，
所述清洗支路上设置有流体驱动装置，所述清洁单元中的清洁物质在所述流体驱动装置的作用下流向所述控制元件。
优选地，所述水处理单元包括反渗透单元，所述浓水口设置在所述反渗透单元上，所述进水端连接在所述水处理系统的水路上并位于所述反渗透单元的上游侧。
优选地，所述水处理单元包括第一前置处理单元和第二前置处理单元，所述水处理系统包括第一净化水支路，流经所述第一前置处理单元的水经过所述第二前置处理单元后经所述第一净化水支路排出，所述清洗支路的进水端设置在所述第一前置处理单元和所述第二前置处理单元之间。
优选地，所述水处理系统包括反渗透进水支路，所述反渗透单元设置在所述反渗透进水支路上，所述反渗透进水支路的进水端设置在所述第一前置处理单元和所述第二前置处理单元之间。
优选地，所述控制元件包括废水比例阀，所述废水比例阀内设置有废水孔，所述清洗支路用于对所述废水孔进行清洗。
为达到上述目的，另一方面，本发明采用以下技术方案：
一种净水机，包括上述水处理系统。
为达到上述目的，此外，本发明采用以下技术方案：
一种用于上述水处理系统的控制方法，所述水处理系统具有清洗模式：
所述控制方法包括：在所述清洗模式下，控制所述清洁单元中的清洁物质经所述清洁支路进入所述控制元件对所述控制元件中的杂质溶解。
优选地，所述水处理单元包括反渗透单元，所述浓水口设置在所述反渗透单元上，所述水处理系统还具有制水模式和冲洗模式，所述控制方法包括：
在所述制水模式下，控制所述反渗透单元进行制水，在所述冲洗模式，控制对所述反渗透单元的反渗透膜进行冲洗;
所述清洗模式设置在所述制水模式之后，且设置在所述冲洗模式之前。
本发明的水处理系统和净水机，设置有清洗支路，所述清洗支路上设置有清洁单元，所述清洁单元中的清洁物质能够经所述清洗支路进入所述控制元件进而对所述控制元件上的杂质进行溶解，以使得控制元件上的杂质很容易被水冲掉，控制元件不易被杂质堵塞，使用寿命增加，更换周期增长，成本降低。
