申请日2018.01.03
公开(公告)日2018.11.16
IPC分类号E03F5/02
摘要
分离式雨污水管道排水检查井,包括防护井盖及座(1)、承压圈(3)、挡圈(6)和井筒(9);井筒(9)上端口安装挡圈(6)，在井筒(9)上端口和挡圈(6)上方安装承压圈(3)，在承压圈(3)上端口安装防护井盖及座(1)，在井筒(9)下侧安装流槽式井座(8)或有沉泥式井座(13)。可以防止进入检查井的水流对冲，减小紊流使水流平稳，充分发挥交汇检查井的排水效率，从而减少城市道路内涝的发生。检查井不会影响管线的布设，管线布设简洁顺畅;检查井过流部分与上下游雨、污水管渠顺畅衔接，不易堵塞。
权利要求书

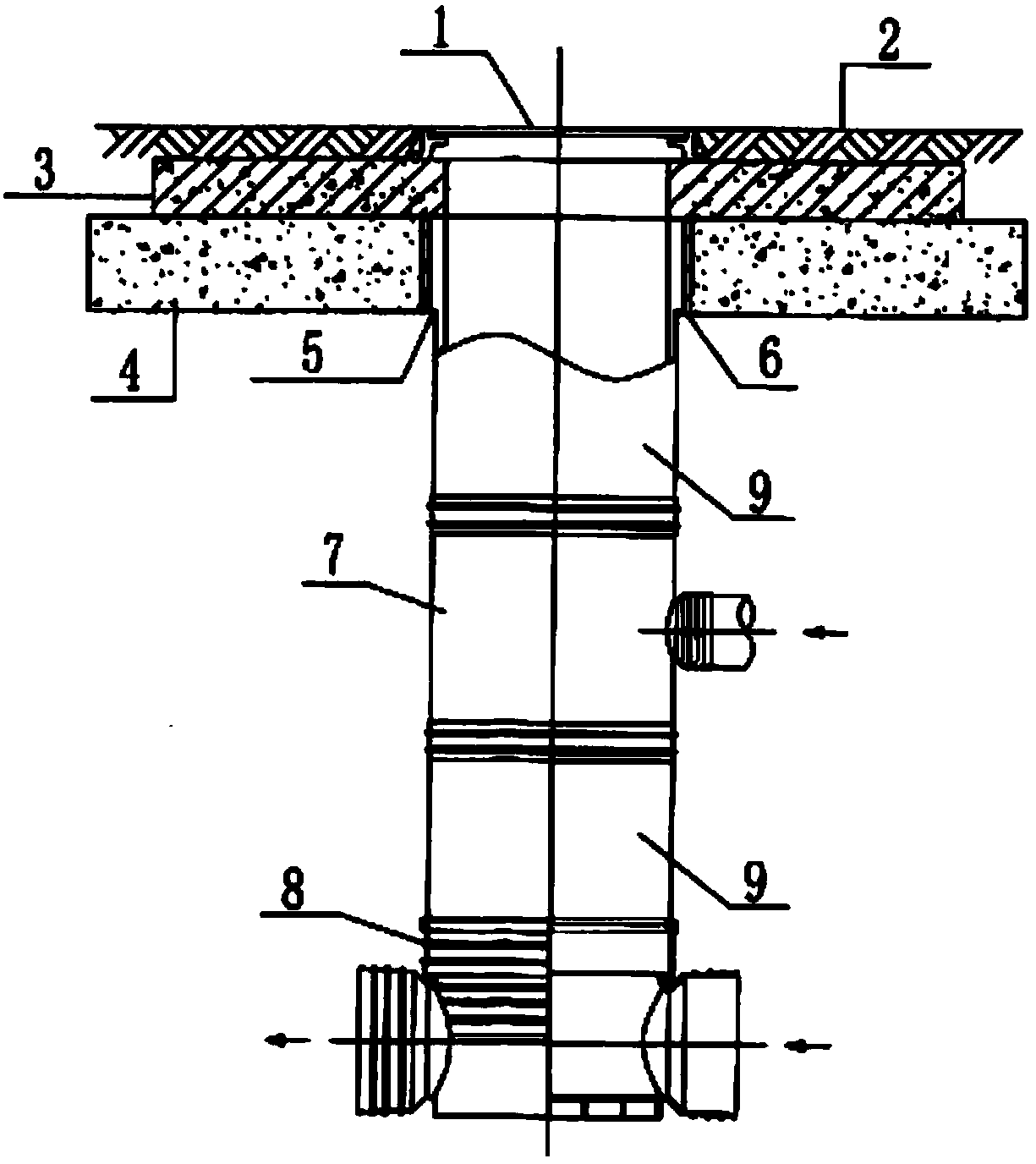

1.分离式雨污水管道排水检查井,包括防护井盖及座(1)、承压圈(3)、挡圈(6)和井筒(9);其特征在于，井筒(9)上端口安装挡圈(6)，在井筒(9)上端口和挡圈(6)上方安装承压圈(3)，在承压圈(3)上端口安装防护井盖及座(1)，在井筒(9)下侧安装流槽式井座(8)或有沉泥式井座(13)。
2.如权利要求1所述的分离式雨污水管道排水检查井，其特征在于，在井筒(9)下端口连接筒接头(7)，并通过筒接头(7)向下连接流槽式井座(8)。
3.如权利要求2所述的分离式雨污水管道排水检查井，其特征在于，筒接头(7)外壁以三通、四通或五通结构连通接入管口。
4.如权利要求2所述的分离式雨污水管道排水检查井，其特征在于，筒接头(7)下端口通过另一段井筒(9)连接安装流槽式井座(8)，流槽式井座(8)为平流道三通、四通或五通结构。
5.如权利要求1所述的分离式雨污水管道排水检查井，其特征在于，井筒(9)上端口安装挡圈(6)，在井筒(9)上端口和挡圈(6)上方安装承压圈(3)，在承压圈(3)上端口安装防护井盖及座(1)。
6.如权利要求1所述的分离式雨污水管道排水检查井，其特征在于，井筒(9)下端连接井室(12)，井室(12)下方通过筒接头(7)连接流槽式井座(8)。
7.如权利要求1所述的分离式雨污水管道排水检查井，其特征在于，井筒(9)通过偏置收口(10)连接井室(12)，井室(12)外壁连接马鞍接头(11)。
8.如权利要求7或所述的分离式雨污水管道排水检查井，其特征在于，井室(12)下端连接有沉泥式井座(13)，其中，有沉泥室井座(13)下端中部向下凹陷构成沉泥室，同时，在该沉泥室的上端口对称两侧同底连接流道管口。
9.如权利要求1或所述的分离式雨污水管道排水检查井，其特征在于，井筒(9)下端连接井室(12)，井室(12)下端连接有沉泥式井座(13)，其中，有沉泥室井座(13)下端中部向下凹陷构成沉泥室，同时，在该沉泥室的上端口对称两侧同底连接流道管口。
10.如权利要求6或9所述的分离式雨污水管道排水检查井，其特征在于，井室(12)内径大于井筒(9)。
说明书
分离式雨污水管道排水检查井
技术领域
本实用新型涉及排水管道相关检查井装置的结构改进技术，尤其是分离式雨污水管道排水检查井。
背景技术
检查井是为城市地下基础设施的供电、给水、排水、排污、通讯、有线电视、煤气管、路灯线路等维修，安装方便而设置的。一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。检查井由井座、井筒、井盖和相关配件等组成，用以清通、检查井的井状构筑物。
检查井是用在建筑小区(居住区、公共建筑区、厂区等)范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m，一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处等，为了便于定期检查、清洁和疏通或下井操作检查用的塑料一体注塑而成或者砖砌成的井状构筑物。
目前，国家建设部“十一五”技术公告塑料管道优先采用塑料检查井淘汰砖砌井，要求各地方建设部门、设计部门在施工方案设计时重视使用包括塑料检查井在内的新技术。全国各地方政府相继制定禁止使用砖砌检查井的政策，积极推广使用新的替代产品。
实用新型内容
本实用新型的目的是提供分离式雨污水管道排水检查井。
本实用新型的目的将通过以下技术措施来实现：包括防护井盖及座、承压圈、挡圈和井筒;井筒上端口安装挡圈，在井筒上端口和挡圈上方安装承压圈，在承压圈上端口安装防护井盖及座，在井筒下侧安装流槽式井座或有沉泥式井座。
尤其是，在井筒下端口连接筒接头，并通过筒接头向下连接流槽式井座。其中，筒接头外壁以三通、四通或五通结构连通接入管口。筒接头下端口通过另一段井筒连接安装流槽式井座，流槽式井座为平流道三通、四通或五通结构。
尤其是，井筒上端口安装挡圈，在井筒上端口和挡圈上方安装承压圈，在承压圈上端口安装防护井盖及座;尤其是，井筒下端连接井室，井室下方依次通过筒接头连接流槽式井座。其中，井筒通过偏置收口连接井室。井室外壁连接马鞍接头。连接井室内径大于井筒。
尤其是，井室下端连接有沉泥式井座，其中，有沉泥室井座下端中部向下凹陷构成沉泥室，同时，在该沉泥室的上端口对称两侧同底连接流道管口。
本实用新型的优点和效果：可以防止进入检查井的水流对冲，减小紊流使水流平稳，充分发挥交汇检查井的排水效率，从而减少城市道路内涝的发生。检查井不会影响管线的布设，管线布设简洁顺畅;检查井过流部分与上下游雨、污水管渠顺畅衔接，不易堵塞。
