申请日2018.01.02
公开(公告)日2018.08.03
IPC分类号G05B19/042
摘要
本实用新型属于水处理技术领域,公开了一种模块化的水处理自动化控制装置,设置有:水质监测装置、显示器、一键运行组件、自动控制程序;自动控制程序包括:单片机、曝气时间设定组件、风机运行时间设定组件、设备运行时长设定组件、启停顺序设定组件、设备运行间隔时间设定组件、设备运行间隔时间设定组件、设备运行频率设定组件、装置设定组件;等等。本实用新型对各设备的运行时间、启停顺序、间隔时间、运行频率、装置设定值等进行自动化控制,在实际运行中将以这样的多菜单方式提供给用户进行选择,一键式的进行菜单配方选择,水处理设备将按不同的水质进行自动运行。
权利要求书
1.一种模块化的水处理自动化控制装置,其特征在于,所述模块化的水处理自动化控制装置设置有:
水质监测装置、显示器、一键运行组件、自动控制程序单元;自动控制程序单元包括:单片机、曝气时间设定组件、风机运行时间设定组件、设备运行时长设定组件、启停顺序设定组件、设备运行间隔时间设定组件、设备运行频率设定组件、装置设定组件;
所述单片机、曝气时间设定组件、风机运行时间设定组件、设备运行时长设定组件、启停顺序设定组件、设备运行间隔时间设定组件、设备运行频率设定组件、装置设定组件依次电性连接;
水质检测装置电性连接于显示器;显示器电性连接于一键运行组件;一键运行组件电性连接于自动控制程序单元。
2.如权利要求1所述的模块化的水 处理自动化控制装置,其特征在于,所述一键运行组件设置有多个。
3.如权利要求1所述的模块化的水处理自动化控制装置,其特征在于,所述显示器上集成有多个显示水质不同数据的界面。
说明书
一种模块化的水处理自动化控制装置
技术领域
本实用新型属于水处理技术领域,尤其涉及一种模块化的水处理自动化控制装置。
背景技术
目前,
目前,工厂在进行水处理时,往往根据所检测的水质进行设定各个设备的运行频率或者运行时间,然而,水质的情况往往很复杂,对各个设备运行时间的需求也不尽相同,水处理工作繁杂,经常需要人工进行及时调整设备的运行时间等,费时费力,水处理效率低下,而且人工调整设备往往容易产生误差。
综上所述,现有技术存在的问题是:水处理工作繁杂,水处理效率低下,而且人工调整设备往往容易产生误差,无法满足使用者的需要。
实用新型内容
针对现有技术存在的问题,本实用新型提供了一种模块化的水处理自动化控制装置。

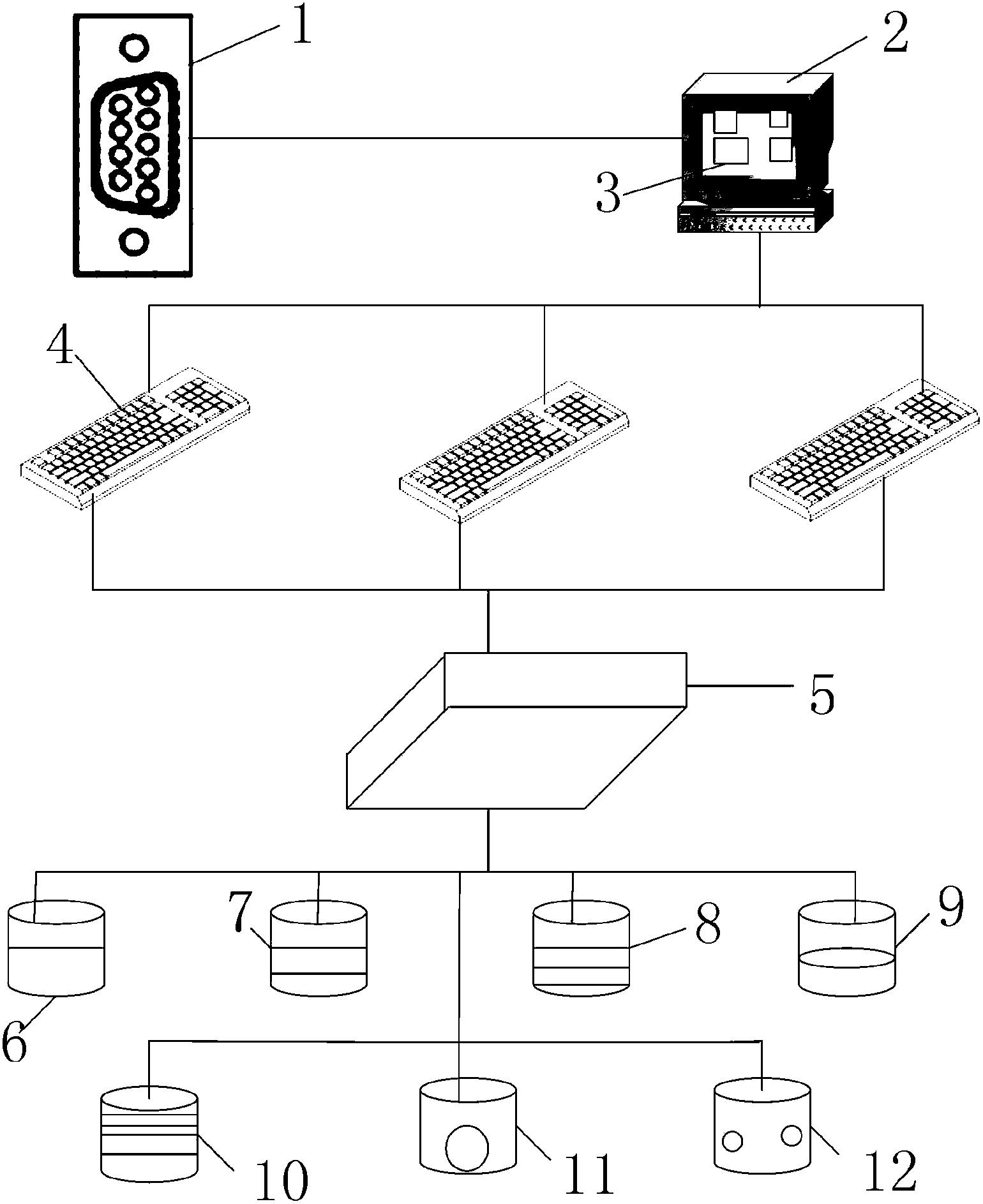

本实用新型是这样实现的,一种模块化的水处理自动化控制装置设置有:
水质监测装置、显示器、一键运行组件、自动控制程序单元。其中自动控制程序单元包括:单片机、曝气时间设定组件、风机运行时间设定组件、设备运行时长设定组件、启停顺序设定组件、设备运行间隔时间设定组件、设备运行间隔时间设定组件、设备运行频率设定组件、装置设定组件。
所述水质检测装置电性连接于显示器;显示器电性连接于一键运行组件;一键运行组件电性连接于自动控制程序;
所述单片机、曝气时间设定组件、风机运行时间设定组件、设备运行时长设定组件、启停顺序设定组件、设备运行间隔时间设定组件、设备运行间隔时间设定组件、设备运行频率设定组件、装置设定组件依次电性连接。
进一步,所述水质检测结果有多个,从A到N。
进一步,所述单片机型号为ATMEL单片机。
进一步,所述一键运行组件设置有多个。
所述显示器上集成有多个显示水质不同数据的界面。
本实用新型在水处理中,针对不同的工况,对各设备的运行时间、启停顺序、间隔时间、运行频率、装置设定值等,在自动化控制程序中,以组件化的形式,针对不同的处理水质及处理流量,分别内部设置好多种菜单。在实际运行中将以这样的多菜单方式提供给用户进行选择,一键式的进行菜单配方选择,水处理设备将按不同的水质进行自动运行。
