申请日2018.01.08
公开(公告)日2018.09.14
IPC分类号C02F9/10; B02C18/14
摘要
本实用新型属于废水处理技术领域且公开了一种在污水处理系统中的前端处理设备，包括支架，所述支架的顶部固定有第一吊钩、第二吊钩、箱体和旋转筛筒，所述箱体的顶部设有箱盖，所述箱体的一侧设有第二检修门，所述箱体的内部设有加热缓冲区，所述加热缓冲区的内部用于放置液位温度计和蒸汽加热管道，所述箱体的底部设有第二电机，所述第二电机与切碎器连接，所述箱体的底部与入水输送管道连接。本实用新型分离效率高，能耗少，可以承受较大水量的冲击，运行稳定，噪音少，清理方便，简易安装，维修方便，可移动式设计，可以根据现场情况调整摆放位置，占地面积小。
权利要求书

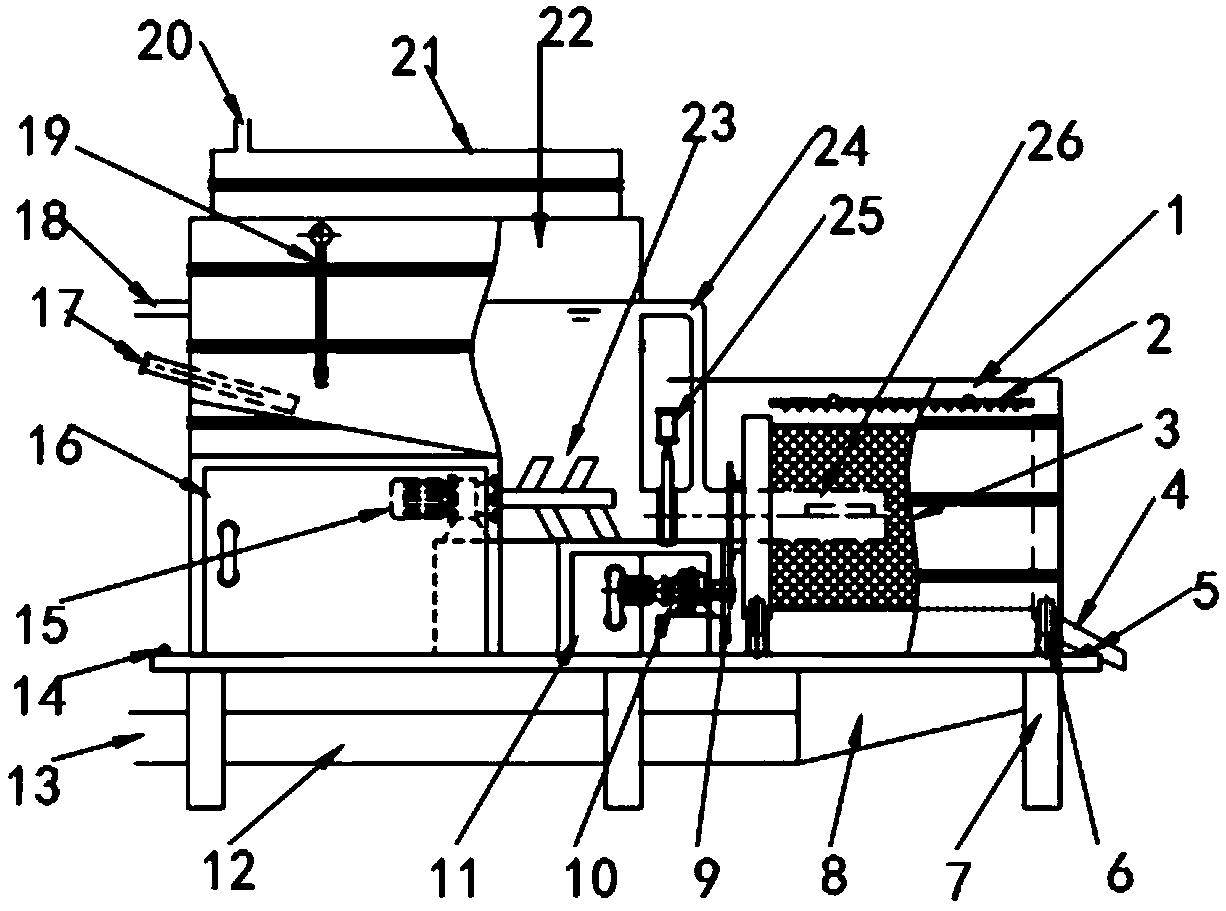

1.一种在污水处理系统中的前端处理设备，包括支架(7)，其特征在于，所述支架(7)的顶部固定有第一吊钩(5)、第二吊钩(14)、箱体和旋转筛筒(3)，所述箱体的顶部设有箱盖(21)，所述箱体的一侧设有第二检修门(16)，所述箱体的内部设有加热缓冲区(22)，所述加热缓冲区(22)的内部用于放置液位温度计(19)和蒸汽加热管道(17)，所述箱体的底部设有第二电机(15)，所述第二电机(15)与切碎器(23)连接，所述箱体的底部与入水输送管道(26)连接，所述入水输送管道(26)的另一端延伸至所述旋转筛筒(3)的内部，所述入水输送管道(26)的上部设有气动阀(25)，所述气动阀(25)的一侧设有溢流管道(24)，所述入水输送管道(26)的底部设有第一电机(10)，所述第一电机(10)的一侧设有第二齿轮(9)，所述旋转筛筒(3)的上部设有重力离心分离区(1)，所述重力离心分离区(1)的内部设有用于输送蒸汽的管道(2)，所述旋转筛筒(3)的底部设有卸料板(4)，所述卸料板(4)的一侧设有第一齿轮(6)，所述旋转筛筒(3)的底部与水槽(8)连接，所述水槽(8)的一侧与出水输送管道(12)连接，所述第一电机(10)的外侧设有第一检修门(11)。
2.根据权利要求1所述的一种在污水处理系统中的前端处理设备，其特征在于，所述蒸汽加热管道(17)的一端延伸在所述箱体的外部。
3.根据权利要求1所述的一种在污水处理系统中的前端处理设备，其特征在于，所述溢流管道(24)的一端与箱体连接。
4.根据权利要求1所述的一种在污水处理系统中的前端处理设备，其特征在于，所述出水输送管道(12)的一端为出水口(13)。
5.根据权利要求1所述的一种在污水处理系统中的前端处理设备，其特征在于，所述箱体的一侧与入水口(18)连接。
6.根据权利要求1所述的一种在污水处理系统中的前端处理设备，其特征在于，所述箱盖(21)的上部设有排气口(20)。
说明书
一种在污水处理系统中的前端处理设备
技术领域
本实用新型具体涉及一种在污水处理系统中的前端处理设备，属于污水处理技术领域。
背景技术
回转式格栅是污水处理工艺中必不可少的一种设备，可以实现连续自动拦截并清除流体中各种形状的杂物。回转式格栅可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前端筛分设备。但是当污水的入水量多，粘度大，流动性低，并且污水中的固体垃圾数量多及体积较大时，则容易造成格栅机的堵塞，处理效率低。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种在污水处理系统中的前端处理设备，分离效率高，能耗少，可以承受较大水量的冲击，运行稳定，噪音少，清理方便，简易安装，维修方便，可移动式设计，可以根据现场情况调整摆放位置，占地面积小，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种在污水处理系统中的前端处理设备，包括支架，所述支架的顶部固定有第一吊钩、第二吊钩、箱体和旋转筛筒，所述箱体的顶部设有箱盖，所述箱体的一侧设有第二检修门，所述箱体的内部设有加热缓冲区，所述加热缓冲区的内部用于放置液位温度计和蒸汽加热管道，所述箱体的底部设有第二电机，所述第二电机与切碎器连接，所述箱体的底部与入水输送管道连接，所述入水输送管道的另一端延伸至所述旋转筛筒的内部，所述入水输送管道的上部设有气动阀，所述气动阀的一侧设有溢流管道，所述入水输送管道的底部设有第一电机，所述第一电机的一侧设有第二齿轮，所述旋转筛筒的上部设有重力离心分离区，所述重力离心分离区的内部设有用于输送蒸汽的管道，所述旋转筛筒的底部设有卸料板，所述卸料板的一侧设有第一齿轮，所述旋转筛筒的底部与水槽连接，所述水槽的一侧与出水输送管道连接，所述第一电机的外侧设有第一检修门。
作为本实用新型的一种优选技术方案，所述蒸汽加热管道的一端延伸在所述箱体的外部。
作为本实用新型的一种优选技术方案，所述溢流管道的一端与箱体连接。
作为本实用新型的一种优选技术方案，所述出水输送管道的一端为出水口。
作为本实用新型的一种优选技术方案，所述箱体的的一侧与入水口连接。
作为本实用新型的一种优选技术方案，所述箱盖的上部设有排气口。
本实用新型所达到的有益效果是：一种在污水处理系统中的前端处理设备，设备分为加热缓冲区、重力离心分离区，入水中含有大量的油脂，在加热缓冲区，通过蒸汽加热，可以提高入水的流动性，底部的切碎器，能够把体积较大的固体垃圾切碎，有效防止入水输送管道的堵塞，溢流管道与入水输送管道相连接，当入水的水量过大时，过量的入水由溢流管道流入入水输送管道，然后再进入重力离心分离区，液位温度计用于观察加热缓冲区内的液面位置和温度变化的情况;在重力离心分离区，旋转筛筒实现固液分离，固体垃圾被拦截和回收，水和油脂流入设备底部的水槽，然后排放至污水处理系统;反冲洗及蒸汽加热管道，用于清理粘附在旋转筛筒上的固体垃圾和油脂，减少其堵塞;设备外壳采用耐腐蚀的材质，设有设备第一检修门和第二检修门，方便对电机进行检修。
