申请日2018.01.08
公开(公告)日2018.09.14
IPC分类号C02F1/16; B01D5/00; C02F103/36
摘要
本实用新型公开了一种PEEK特种工程塑料生产加工用污水处理机，包括造粒机本体和固定安装在所述造粒机本体上的冷却水套，所述冷却水套上下两端分别设置有连接管和进水管，所述连接管上端连接水浴箱，所述水浴箱侧面设置有出水管。有益效果在于：本实用新型所述的一种PEEK特种工程塑料生产加工用污水处理机采用造粒机内的冷却水进入水浴加热即可蒸发结晶析出，因此无需额外采用电加热辅助，有效节省电能，污水处理成本显著降低，节能环保，实用性好。
权利要求书
1.一种PEEK特种工程塑料生产加工用污水处理机，包括造粒机本体和固定安装在所述造粒机本体上的冷却水套，其特征在于：所述冷却水套上下两端分别设置有连接管和进水管，所述连接管上端连接水浴箱，所述水浴箱侧面设置有出水管;
所述水浴箱内设置有水浴瓶，所述水浴瓶上端连接输气管和下液管，所述输气管内设置有搅拌电机，所述搅拌电机下端输出轴上设置有搅拌轴，所述搅拌轴侧面设置有多根搅拌桨;
所述输气管上端设置有冷凝器，所述冷凝器下端最低点处设置有回液管，所述回液管下端连接集液箱，所述集液箱与所述进水管之间设置有出液管。
2.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述下液管上端设置有加液斗。
3.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述水浴箱内壁内设置有保温层。
4.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述输气管与所述水浴瓶为一体结构。
5.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述搅拌电机固定安装在所述输气管内;
其中，所述搅拌电机的机身直径小于所述输气管的内径。
6.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述搅拌桨自上而下在所述搅拌轴上呈环形阵列分布;
其中，多根所述搅拌桨的长度各不相同。
7.根据权利要求1所述的一种PEEK特种工程塑料生产加工用污水处理机，其特征在于：所述集液箱内设置有水泵，所述水泵出水口与所述出液管固定连接。
说明书
一种PEEK特种工程塑料生产加工用污水处理机
技术领域
本实用新型涉及特种工程塑料生产加工领域，具体涉及一种PEEK特种工程塑料生产加工用污水处理机。
背景技术
污水处理机是PEEK特种工程塑料生产加工过程中常用的塑料加工设备，其主要用于处理PEEK特种工程塑料生产加工过程中产生的污水。
目前，市场上常见的特种工程塑料生产加工用污水处理机一般采用将污水中和，然后进行蒸发，使其结晶析出，这个过程需要消耗大量的热量，因此，传统的特种工程塑料生产加工用污水处理机一般采用电加热进行蒸发结晶，耗电量较大，能耗较高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种PEEK特种工程塑料生产加工用污水处理机，以解决现有技术中传统的PEEK特种工程塑料生产加工用污水处理机能耗较高，不够节能环保等问题。本实用新型提供的诸多技术方案中优选的技术方案能够实现利用造粒机内的冷却水的热量进行蒸发结晶，无需额外消耗电能，节能环保，实用性好等技术效果，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：

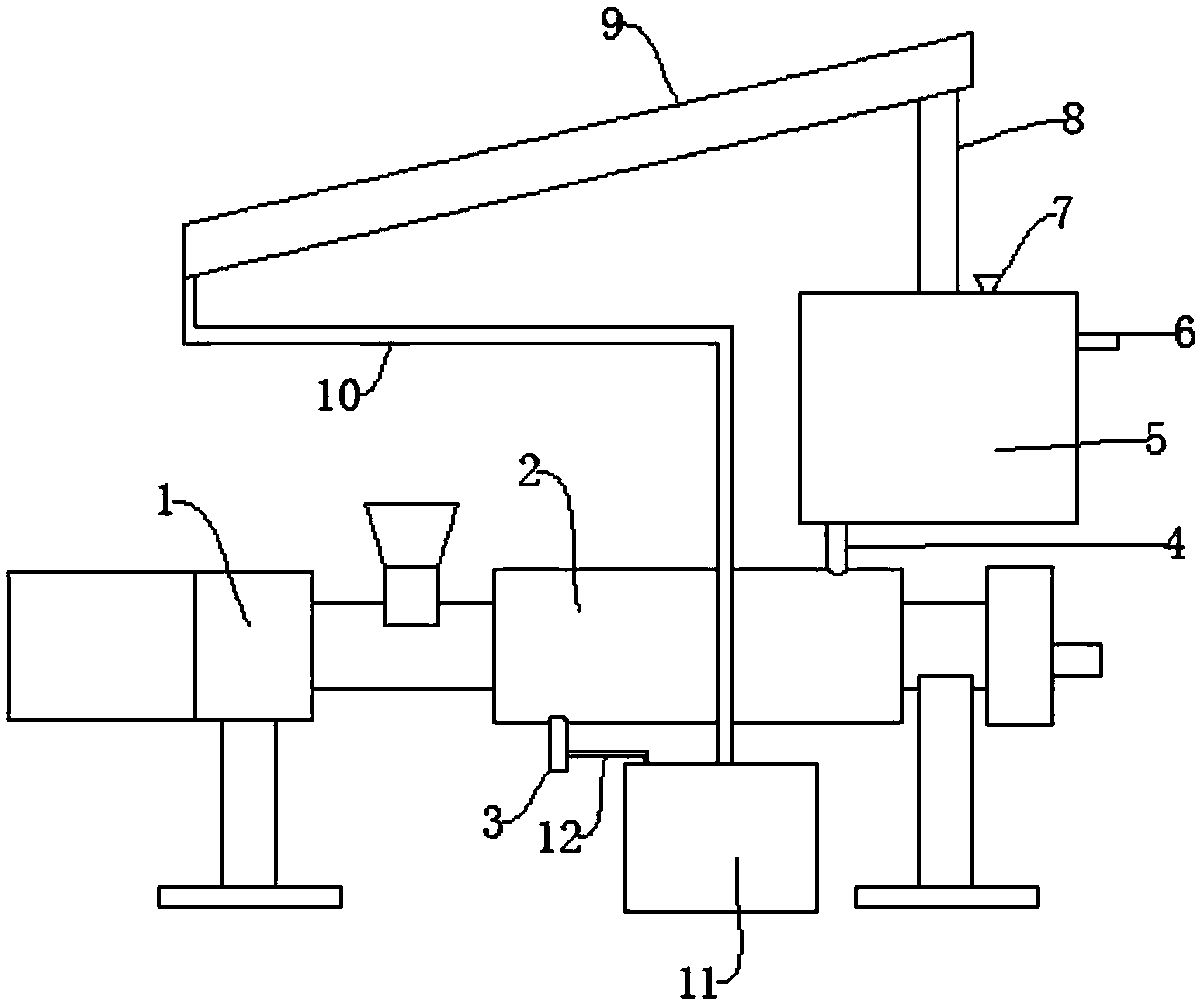

本实用新型提供的一种PEEK特种工程塑料生产加工用污水处理机，包括造粒机本体和固定安装在所述造粒机本体上的冷却水套，所述冷却水套上下两端分别设置有连接管和进水管，所述连接管上端连接水浴箱，所述水浴箱侧面设置有出水管;
所述水浴箱内设置有水浴瓶，所述水浴瓶上端连接输气管和下液管，所述输气管内设置有搅拌电机，所述搅拌电机下端输出轴上设置有搅拌轴，所述搅拌轴侧面设置有多根搅拌桨;
所述输气管上端设置有冷凝器，所述冷凝器下端最低点处设置有回液管，所述回液管下端连接集液箱，所述集液箱与所述进水管之间设置有出液管。
作为优选，所述下液管上端设置有加液斗。
作为优选，所述水浴箱内壁内设置有保温层。
作为优选，所述输气管与所述水浴瓶为一体结构。
作为优选，所述搅拌电机固定安装在所述输气管内;
其中，所述搅拌电机的机身直径小于所述输气管的内径。
作为优选，所述搅拌桨自上而下在所述搅拌轴上呈环形阵列分布;
其中，多根所述搅拌桨的长度各不相同。
作为优选，所述集液箱内设置有水泵，所述水泵出水口与所述出液管固定连接。
上述一种PEEK特种工程塑料生产加工用污水处理机，所述造粒机本体上的所述冷却水套内的高温冷却水经所述连接管进入所述水浴箱内对所述水浴瓶进行水浴加热，通过所述下液管注入所述水浴瓶内的污水受热蒸发、结晶析出，其中，蒸发过程中，水蒸气经所述输气管进入所述冷凝器内，然后液化成水并沿着所述回液管回流到所述集液箱内，之后被所述集液箱内的所述水泵通过所述出液管泵入所述进水管内循环利用，由于采用了造粒机内的冷却水进入水浴加热即可蒸发结晶析出，因此无需额外采用电加热辅助，有效节省电能，污水处理成本显著降低，节能环保，实用性好。
有益效果在于：本实用新型所述的一种PEEK特种工程塑料生产加工用污水处理机采用造粒机内的冷却水进入水浴加热即可蒸发结晶析出，因此无需额外采用电加热辅助，有效节省电能，污水处理成本显著降低，节能环保，实用性好。
