废水有机物降解设备

发布时间:2019-4-12 9:09:02

  申请日2018.01.15

  公开(公告)日2018.07.24

  IPC分类号C02F9/04; C02F9/08; C02F101/34; C02F101/36

  摘要

  本发明公开了一种废水有机物降解设备,包括废水池,所述废水池的右侧设有进水管,且所述进水管嵌入设置在废水池中,所述废水池的右侧端设有降解箱,且所述降解箱通过进水管与废水池固定连接,所述进水管的外壁设有出水管道,且所述出水管道贯穿设置在进水管中,所述降解箱的内部设有吸附板。该种废水有机物降解设备设有铁催化器,且铁催化器稳定性强,当废水经过铁催化器时,铁催化器内部的铁离子与废水中的氯离子发生化学反应,完成等离子替代,通过铁催化器有效的进行催化过氧化氢而发生氧化反应,将环境中难以降解的氯酚类化合物迅速转化为无机物种,避免了产生持久性的含氯有机污染物对水质造成污染,从而达到净化作用。

  权利要求书

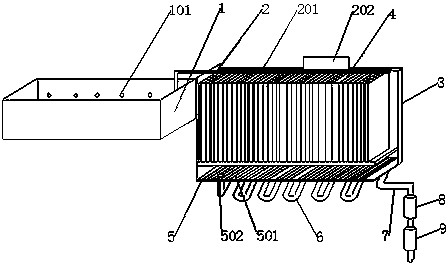

  1.一种废水有机物降解设备,包括废水池(1),其特征在于:所述废水池(1)的右侧设有进水管(2),且所述进水管(2)嵌入设置在废水池(1)中,所述废水池(1)的右侧端设有降解箱(3),且所述降解箱(3)通过进水管(2)与废水池(1)固定连接,所述进水管(2)的外壁设有出水管道(201),且所述出水管道(201)贯穿设置在进水管(2)中,所述降解箱(3)的内部设有吸附板(4),且所述吸附板(4)安装在降解箱(3)中,所述吸附板(4)中设有凹孔(402),且所述凹孔(402)贯穿设置设置在吸附板(4)中,所述降解箱(3)的底部设有水槽(5),且所述水槽(5)与降解箱(3)紧密焊接,所述水槽(5)的上表面设有凸版(501),且所述凸版(501)与水槽(5)紧密焊接,所述水槽(5)的下表面设有U形排水管(6),且所述U形排水管(6)通过出水孔(502)与水槽(5)固定连接,所述U形排水管(6)的右侧设有进水管道(7),且所述进水管道(7)与U形排水管(6)固定连接,所述进水管道(7)的下端设有废水净化器(8),且所述废水净化器(8)的内壁与进水管道(7)的外壁固定连接,所述废水净化器(8)的上端设有通孔(802),且所述通孔(802)贯穿设置在废水净化器(8)中,所述废水净化器(8)的内壁设有防腐层(801),且所述防腐层(801)嵌入设置在废水净化器(8)中,所述废水净化器(8)的内部设有分隔板(803),且所述分隔板(803)与废水净化器(8)紧密焊接。

  2.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述废水池(1)的内部设有苯酚降解物(101),且所述苯酚降解物(101)安装在废水池(1)中。

  3.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述U形排水管(6)呈“U”形,且U形排水管(6)水平进行铺设。

  4.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述进水管(2)的上端设有铁催化器(202),且所述铁催化器(202)安装在进水管(2)中。

  5.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述吸附板(4)的外壁设有活性炭面层(401),且所述活性炭面层(401)嵌入设置在吸附板(4)中。

  6.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述废水净化器(8)的下端设有吸色味层(805),且所述吸色味层(805)与废水净化器(8)紧密焊接。

  7.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述废水净化器(8)的中部设有三维空间网络结构过滤网(804),且所述三维空间网络结构过滤网(804)的外壁与废水净化器(8)的内壁固定连接。

  8.根据权利要求1所述的一种废水有机物降解设备,其特征在于:所述进水管道(7)的下端设有金属离子废水处理器(9),且所述金属离子废水处理器(9)的内壁与进水管道(7)的外壁固定连接。

  说明书

  一种废水有机物降解设备

  技术领域

  本发明涉及有机物降解设备技术领域,具体为一种废水有机物降解设备。

  背景技术

  污水处理站的作用是对生产、生活污水进行处理,达到规定的排放标准,是保护环境的重要设施。工业发达国家的污水处理站已经很普遍,而我国村镇的污水处理站很少,但今后会逐渐多起来。要使这些污水处理站真正发挥作用,还需要靠严格的排放制度、组织和管理体制来保证。

  但现有的废水有机物降解设备净化范围小,具有较大的局限性,不能对废水的颜色、气味进行有效处理,且对废水净化处理不彻底,不能彻底消除废水中的氯离子,且净化时耗能大。

  所以,如何设计一种废水有机物降解设备,成为我们当前要解决的问题。

  发明内容

  本发明的目的在于提供一种废水有机物降解设备,以解决上述背景技术中提出的有机物降解设备净化范围小,不能对废水的颜色、气味进行有效处理,不能彻底消除废水中的氯离子问题。

  为实现上述目的,本发明提供如下技术方案:一种废水有机物降解设备,包括废水池,所述废水池的右侧设有进水管,且所述进水管嵌入设置在废水池中,所述废水池的右侧端设有降解箱,且所述降解箱通过进水管与废水池固定连接,所述进水管的外壁设有出水管道,且所述出水管道贯穿设置在进水管中,所述降解箱的内部设有吸附板,且所述吸附板安装在降解箱中,所述吸附板中设有凹孔,且所述凹孔贯穿设置设置在吸附板中,所述降解箱的底部设有水槽,且所述水槽与降解箱紧密焊接,所述水槽的上表面设有凸版,且所述凸版与水槽紧密焊接,所述水槽的下表面设有U形排水管,且所述U形排水管通过出水孔与水槽固定连接,所述U形排水管的右侧设有进水管道,且所述进水管道与U形排水管固定连接,所述进水管道的下端设有废水净化器,且所述废水净化器的内壁与进水管道的外壁固定连接,所述废水净化器的上端设有通孔,且所述通孔贯穿设置在废水净化器中,所述废水净化器的内壁设有防腐层,且所述防腐层嵌入设置在废水净化器中,所述废水净化器的内部设有分隔板,且所述分隔板与废水净化器紧密焊接。

  进一步的,所述废水池的内部设有苯酚降解物,且所述苯酚降解物安装在废水池中。

  进一步的,所述U形排水管呈“U”形,且U形排水管水平进行铺设。

  进一步的,所述进水管的上端设有铁催化器,且所述铁催化器安装在进水管中。

  进一步的,所述吸附板的外壁设有活性炭面层,且所述活性炭面层嵌入设置在吸附板中。

  进一步的,所述废水净化器的下端设有吸色味层,且所述吸色味层与废水净化器紧密焊接。

  进一步的,所述废水净化器的中部设有三维空间网络结构过滤网,且所述三维空间网络结构过滤网的外壁与废水净化器的内壁固定连接。

  进一步的,所述进水管道的下端设有金属离子废水处理器,且所述金属离子废水处理器的内壁与进水管道的外壁固定连接。

  与现有技术相比,本发明的有益效果是:该种废水有机物降解设备设有铁催化器,且铁催化器稳定性强,当废水经过铁催化器时,铁催化器内部的铁离子与废水中的氯离子发生化学反应,完成等离子替代,通过铁催化器有效的进行催化过氧化氢而发生氧化反应,将环境中难以降解的氯酚类化合物迅速转化为无机物种,避免了产生持久性的含氯有机污染物对水质造成污染,从而达到净化作用,吸附板的外壁设有活性炭面层,且活性炭面层表面凹凸不平,设有许多凹孔,当废水流过活性炭面层表面时,废水也流入凹孔中,由于活性炭面层中分子活动性强,通过活性炭面层废水中的污渍进行吸附,从而达到净化作用,三维空间网络结构过滤网,且三维空间网络结构过滤网表面设有许多细孔,通过三维空间网络结构过滤网有效的对氯离子进行过滤,从而达到过滤效果。
