申请日2018.01.15
公开(公告)日2018.07.24
IPC分类号G01N27/333
摘要
本发明涉及化学/生物传感技术领域，具体地说，涉及一种用于检测污水的汞离子选择电极，包括开口向上的电极管，电极管上方设有罩帽，一参比电极贯穿罩帽且参比电极底端伸入电极管内，参比电极顶端与一导线连接，导线位于罩帽上方;电极管侧面设有L状的连接管，连接管一端与电极管侧面连通，连接管另一端向下延伸且端头设有电极膜，电极膜为碘化银、硫化银和碘化汞的混合物，电极管内装有硝酸钾溶液，硝酸钾溶液的液面在连接管上方，参比电极底端位于硝酸钾溶液内。本发明具有较佳地检测速度、灵敏度和精确度。
权利要求书

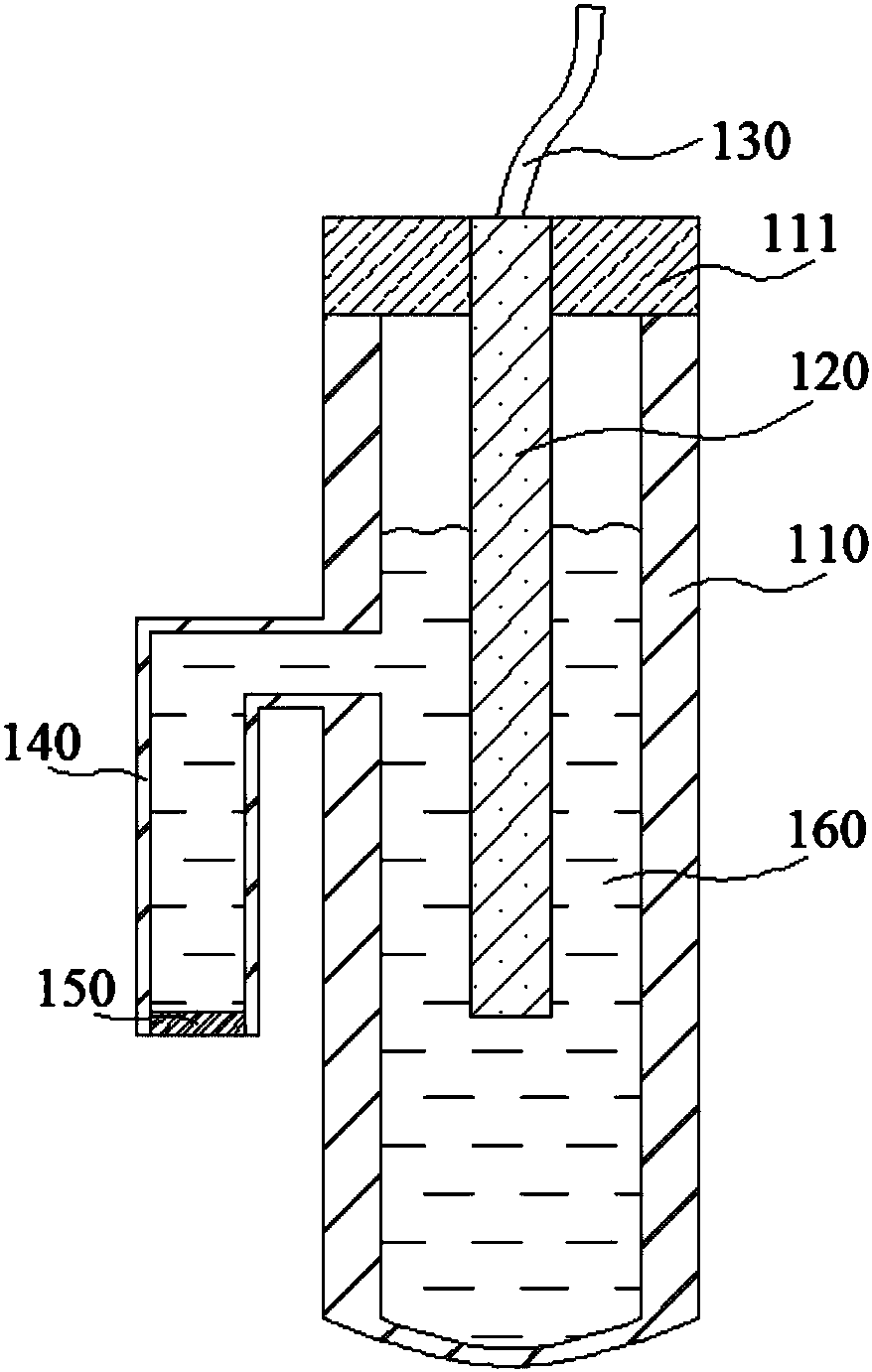

1.用于检测污水的汞离子选择电极，其特征在于：包括开口向上的电极管(110)，电极管(110)上方设有罩帽(111)，一参比电极(120)贯穿罩帽(111)且参比电极(120)底端伸入电极管(110)内，参比电极(120)顶端与一导线(130)连接，导线(130)位于罩帽(111)上方;
电极管(110)侧面设有L状的连接管(140)，连接管(140)一端与电极管(110)侧面连通，连接管(140)另一端向下延伸且端头设有电极膜(150)，电极膜(150)为碘化银、硫化银和碘化汞的混合物，电极管(110)内装有硝酸钾溶液(160)，硝酸钾溶液(160)的液面在连接管(140)上方，参比电极(120)底端位于硝酸钾溶液(160)内。
2.根据权利要求1所述的用于检测污水的汞离子选择电极，其特征在于：电极管(110)为环氧树脂管或CPVC管。
3.根据权利要求2所述的用于检测污水的汞离子选择电极，其特征在于：参比电极(120)为银-氯化银电极。
4.根据权利要求3所述的用于检测污水的汞离子选择电极，其特征在于：电极膜(150)中碘化银、硫化银和碘化汞的重量比为30-33:16-18:7-8。
5.根据权利要求4所述的用于检测污水的汞离子选择电极，其特征在于：电极膜(150)中碘化银、硫化银和碘化汞的重量比为32:17:8。
说明书
用于检测污水的汞离子选择电极
技术领域
本发明涉及化学/生物传感技术领域，具体地说，涉及一种用于检测污水的汞离子选择电极。
背景技术
污染是一个全球性的问题，由于其剧毒和生物蓄积性，它已受到越来越多的关注。二价汞离子(Hg2+)是最稳定的无机汞，存在于天然水体中，Hg2+即使是微量浓度也能产生毒性，它能够在生物体内累积，通过食物链转移到人体内，而人体内累积的微量汞无法通过自身代谢进行排泄，将直接导致心脏、肝、甲状腺疾病，引起神经系统紊乱，慢性汞中毒，甚至引发恶性肿瘤的形成。其次，汞离子的微生物的生态甲基化产物甲基汞，也是一种强有力的毒素，可通过食物链传递到鱼类和海洋哺乳动物的组织中，转换成为剧毒的有机汞。因此，能快速准确分析生活环境中水体等介质中的重金属汞含量，对于提高人类的生存质量、保护地球环境具有十分重要的意义。
目前，检测重金属汞离子的方法有很多，如原子光谱法、电感耦合等离子体原子发射光谱(ICP-AES法)、分光光度法、高效液相色谱法，电感耦合等离子体质谱法(ICPMS)、化学发光法和荧光分析法等。然而，这些方法往往需要昂贵的精密仪器、复杂的样品制备流程和熟练的操作人员，不能或不方便在户外进行快速检测，在很大程度上限制了其应用。
离子选择性电极克服了以上检测方法的不足，不仅检测速度快，使用方便，对于液体样品不需要进行预处理，且可以在线检测，并且离子选择性电极的电势检测法还有着选择性好、灵敏度高、响应时间短、易小型化、操作简单且成本低的优势;但目前的汞离子选择性电极在检测速度、灵敏度、精确度均能进一步提高。
发明内容
为了能够克服现有技术的某种或某些缺陷，本发明提供了一种用于检测污水的汞离子选择电极。
根据本发明的用于检测污水的汞离子选择电极，包括开口向上的电极管，电极管上方设有罩帽，一参比电极贯穿罩帽且参比电极底端伸入电极管内，参比电极顶端与一导线连接，导线位于罩帽上方;
电极管侧面设有L状的连接管，连接管一端与电极管侧面连通，连接管另一端向下延伸且端头设有电极膜，电极膜为碘化银、硫化银和碘化汞的混合物，电极管内装有硝酸钾溶液，硝酸钾溶液的液面在连接管上方，参比电极底端位于硝酸钾溶液内。
作为优选，电极管为环氧树脂管或CPVC管。
作为优选，参比电极为银-氯化银电极。
作为优选，电极膜中碘化银、硫化银和碘化汞的重量比为30-33:16-18:7-8。
作为优选，电极膜中碘化银、硫化银和碘化汞的重量比为32:17:8。
本发明提供了一种用于检测污水的汞离子选择电极，L状的连接管的设置使得本汞离子选择电极能有效地放置在容器上，便于对容器内的污水进行测量。电极膜采用碘化银、硫化银和碘化汞的混合物，这能有效地测量重金属汞离子，三者之间的重量比为33:17:8，这使得选择电极具有较佳地灵敏度和精确度。
