申请日2017.12.11
公开(公告)日2018.03.27
IPC分类号C02F9/10
摘要
本发明涉及园林技术领域，且公开了一种园林用废水回收装置，包括净化箱，所述净化箱底部的四角均固定连接有固定架脚，所述净化箱的顶部设置有驱动电机，所述驱动电机的输出轴和传动轴固定连接，所述传动轴的底端贯穿并延伸至净化箱的内部，所述净化箱顶部的左侧连通有污水进管，所述传动轴左右两侧的顶部和底部且位于净化箱的内部均固定连接有旋转叶片。该发明，通过加压泵的开启，可以将过滤过的水转移到消毒箱内，活性炭吸附板会将水中是异味去除，然后通过加热板的工作，可以对水进行加热消毒处理，处理过程中可以开启第一阻截阀调节消毒箱内部的气压，处理好的水通过排水管排出，更大程度的将废水处理干净。
权利要求书

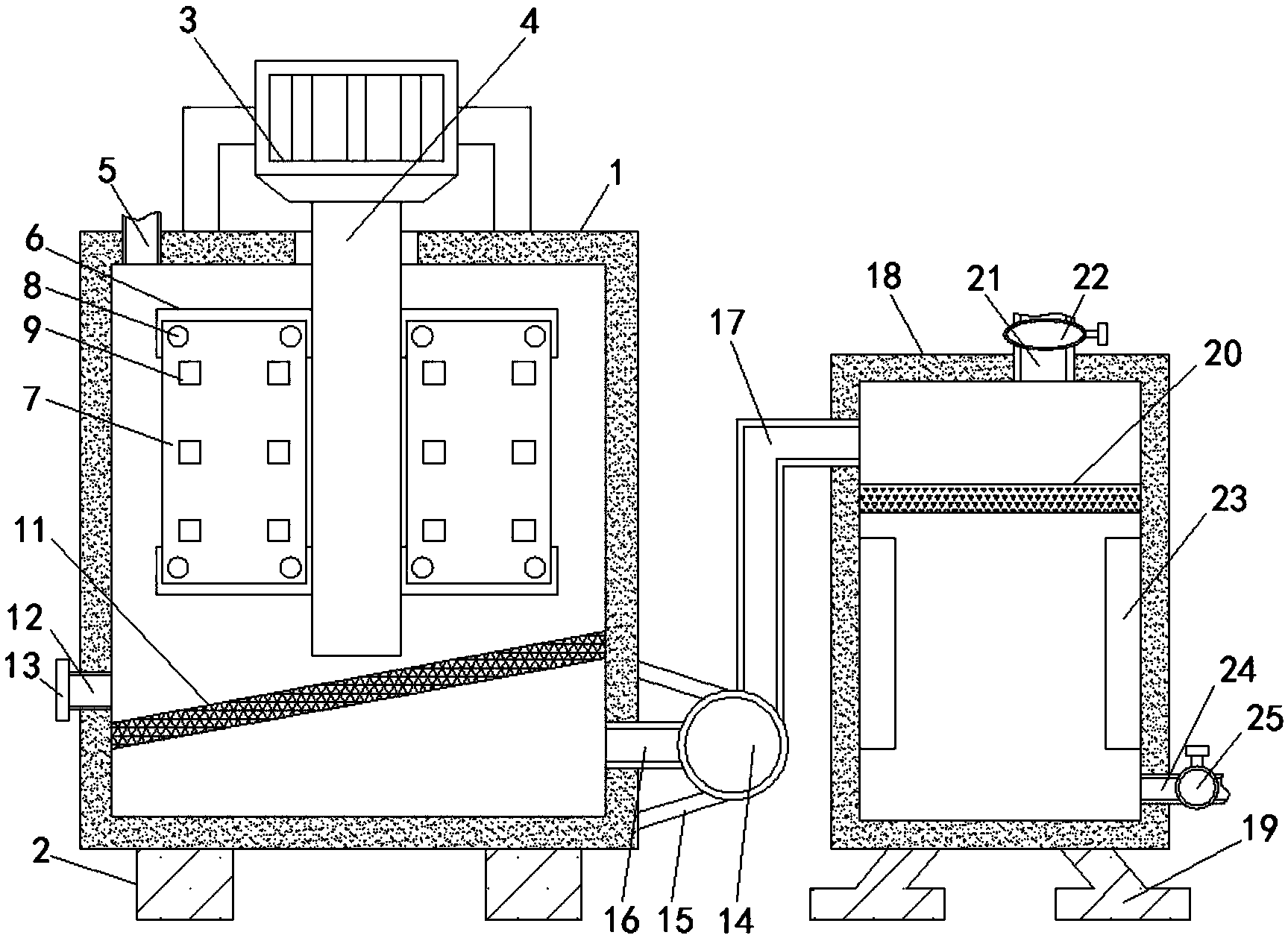

1.一种园林用废水回收装置，包括净化箱(1)，其特征在于：所述净化箱(1)底部的四角均固定连接有固定架脚(2)，所述净化箱(1)的顶部设置有驱动电机(3)，所述驱动电机(3)的输出轴和传动轴(4)固定连接，所述传动轴(4)的底端贯穿并延伸至净化箱(1)的内部，所述净化箱(1)顶部的左侧连通有污水进管(5)，所述传动轴(4)左右两侧的顶部和底部且位于净化箱(1)的内部均固定连接有旋转叶片(6)，同一侧的两个所述旋转叶片(6)的正面设置有转板(7)，所述转板(7)的四角与旋转叶片(6)通过螺杆(8)固定连接，所述转板(7)上设置有均匀分布的过滤袋(9)，所述螺杆(8)背面的一端贯穿并延伸至旋转叶片(6)的背面，所述螺杆(8)背面的一端螺纹连接有螺母(10)，所述净化箱(1)的内部设置有过滤板(11)，所述过滤板(11)位于传动轴(4)的下方，所述净化箱(1)左侧的底部连通有出渣管(12)，所述出渣管(12)的左端设置有阻截盖(13)，所述出渣管(12)位于传动轴(4)的底端和过滤板(11)之间，所述净化箱(1)右侧的底部设置有加压泵(14)，所述加压泵(14)的顶部和底部均固定连接有固定杆(15)，两个所述固定杆(15)的左端均与净化箱(1)固定连接，所述加压泵(14)的左侧与净化箱(1)通过抽水管(16)相连通，所述加压泵(14)的顶部连通有出水管(17)，所述加压泵(14)的右侧设置有消毒箱(18)，所述出水管(17)的顶端与消毒箱(18)相连通，所述消毒箱(18)底部的四角均固定连接有稳定板(19)，所述消毒箱(18)的内部设置有活性炭吸附板(20)，所述活性炭吸附板(20)的外侧均与消毒箱(18)的内壁固定连接，所述活性炭吸附板(20)位于出水管(17)顶端的下方，所述消毒箱(18)的顶部连通有通气管(21)，所述通气管(21)上设置有第一阻截阀(22)，所述消毒箱(18)左右两侧的内壁均固定安装有加热板(23)，两个所述加热板(23)均位于活性炭吸附板(20)的下方，所述消毒箱(18)右侧的底部连通有排水管(24)，所述排水管(24)上设置有第二阻截阀(25)。
2.根据权利要求1所述的一种园林用废水 回收装置，其特征在于：所述排水管(24)位于加热板(23)的下方，且排水管(24)的底部与消毒箱(18)内底壁的距离为十公分。
3.根据权利要求1所述的一种园林用废水回收装置，其特征在于：所述过滤袋(9)为尼龙网袋。
4.根据权利要求1所述的一种园林用废水回收装置，其特征在于：所述净化箱(1)的顶部开设有连接孔，且连接孔的孔径大于传动轴(4)横截面的直径。
5.根据权利要求1所述的一种园林用废水回收装置，其特征在于：两个所述固定杆(15)均为不锈钢杆，且两个固定杆(15)均与水平面呈三十度夹角。
6.根据权利要求1所述的一种园林用废水回收装置，其特征在于：所述出水管(17)呈L形，且出水管(17)的管径与抽水管(16)相同。
7.根据权利要求1所述的一种园林用废水回收装置，其特征在于：所述过滤板(11)的外侧均与净化箱(1)的内壁固定连接，且过滤板(11)与水平面的夹角为三十五度。
8.根据权利要求1所述的一种园林用废水回收装置，其特征在于：所述驱动电机(3)的左右两侧均固定连接有支撑杆，且两个支撑杆的底端均与净化箱(1)的顶部固定连接。
说明书
一种园林用废水回收装置
技术领域
本发明涉及园林技术领域，具体为一种园林用废水回收装置。
背景技术
园林是指在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，在中国汉族建筑中独树一帜，有重大成就的是古典园林建筑，同时西方国家在建造园林中也取得了重大成就。
根据我国专利CN 104129837 B公开的净水装置及用于将废水处理成园林罐盖用水，该发明主要是将废水沉降以后固液分离，来达到废水回收再利用的目的，但是在实际的处理过程中，仅仅沉降很难将废水处理干净，不能满足再利用的要求，故而提出一种园林用废水回收装置来解决上述所提出的问题
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种园林用废水回收装置，具备废水处理彻底的优点，解决了在实际的处理过程中，仅仅沉降很难将废水处理干净，不能满足再利用的要求的问题。
(二)技术方案
为实现上述废水处理彻底的目的，本发明提供如下技术方案：一种园林用废水回收装置，包括净化箱，所述净化箱底部的四角均固定连接有固定架脚，所述净化箱的顶部设置有驱动电机，所述驱动电机的输出轴和传动轴固定连接，所述传动轴的底端贯穿并延伸至净化箱的内部，所述净化箱顶部的左侧连通有污水进管，所述传动轴左右两侧的顶部和底部且位于净化箱的内部均固定连接有旋转叶片，同一侧的两个所述旋转叶片的正面设置有转板，所述转板的四角与旋转叶片通过螺杆固定连接，所述转板上设置有均匀分布的过滤袋，所述螺杆背面的一端贯穿并延伸至旋转叶片的背面，所述螺杆背面的一端螺纹连接有螺母，所述净化箱的内部设置有过滤板，所述过滤板位于传动轴的下方，所述净化箱左侧的底部连通有出渣管，所述出渣管的左端设置有阻截盖，所述出渣管位于传动轴的底端和过滤板之间，所述净化箱右侧的底部设置有加压泵，所述加压泵的顶部和底部均固定连接有固定杆，两个所述固定杆的左端均与净化箱固定连接，所述加压泵的左侧与净化箱通过抽水管相连通，所述加压泵的顶部连通有出水管，所述加压泵的右侧设置有消毒箱，所述出水管的顶端与消毒箱相连通，所述消毒箱底部的四角均固定连接有稳定板，所述消毒箱的内部设置有活性炭吸附板，所述活性炭吸附板的外侧均与消毒箱的内壁固定连接，所述活性炭吸附板位于出水管顶端的下方，所述消毒箱的顶部连通有通气管，所述通气管上设置有第一阻截阀，所述消毒箱左右两侧的内壁均固定安装有加热板，两个所述加热板均位于活性炭吸附板的下方，所述消毒箱右侧的底部连通有排水管，所述排水管上设置有第二阻截阀。
优选的，所述排水管位于加热板的下方，且排水管的底部与消毒箱内底壁的距离为十公分。
优选的，所述过滤袋为尼龙网袋。
优选的，所述净化箱的顶部开设有连接孔，且连接孔的孔径大于传动轴横截面的直径。
优选的，两个所述固定杆均为不锈钢杆，且两个固定杆均与水平面呈三十度夹角。
优选的，所述出水管呈L形，且出水管的管径与抽水管相同。
优选的，所述过滤板的外侧均与净化箱的内壁固定连接，且过滤板与水平面的夹角为三十五度。
优选的，所述驱动电机的左右两侧均固定连接有支撑杆，且两个支撑杆的底端均与净化箱的顶部固定连接。
(三)有益效果
与现有技术相比，本发明提供了一种园林用废水回收装置，具备以下有益效果：
1、该园林用废水回收装置，通过污水进管可以将需要处理的污水注入到净化箱内，开启驱动电机，传动轴会带着旋转叶片转动，转板会在转动的时候增大阻力，使污水更好的混合，过滤袋会在转动的过程中将污水中的大的固体杂质收集起来，过滤板会将更小的杂质过滤掉，然后杂质可以通过出渣管排出，更能将废水处理干净。
2、该园林用废水回收装置，通过加压泵的开启，可以将过滤过的水转移到消毒箱内，活性炭吸附板会将水中是异味去除，然后通过加热板的工作，可以对水进行加热消毒处理，处理过程中可以开启第一阻截阀调节消毒箱内部的气压，处理好的水通过排水管排出，更大程度的将废水处理干净。
