申请日2017.12.11
公开(公告)日2018.03.27
IPC分类号B01D36/02; C02F1/00
摘要
一种污水的一级处理装置，包括第一罐体和设置在第一罐体内的第二罐体，第一罐体和第二罐体之间形成空腔，第二罐体内水平设置有隔板，隔板将第二罐体分隔成上下分布的入水腔和出水腔，入水腔的顶部设置开口，开口处安装第一过滤网，出水腔内设置有可转动的出渣筒，出渣筒的一端通过进水管与入水腔连通，另一端设有出渣口且向下倾斜穿过空腔并延伸至第一罐体外，出渣筒位于出水腔内的端部筒壁由第二过滤网制成;第一罐体的顶部设置进水口，第一罐体的底部设置与空腔连通的排渣管，出水腔下部连接有出水管，出水管穿过空腔并延伸至第一罐体外。本发明过滤过程中，杂质可及时脱离第一过滤网和第二过滤网，避免其聚集造成堵塞，并且杂质易排出。
权利要求书

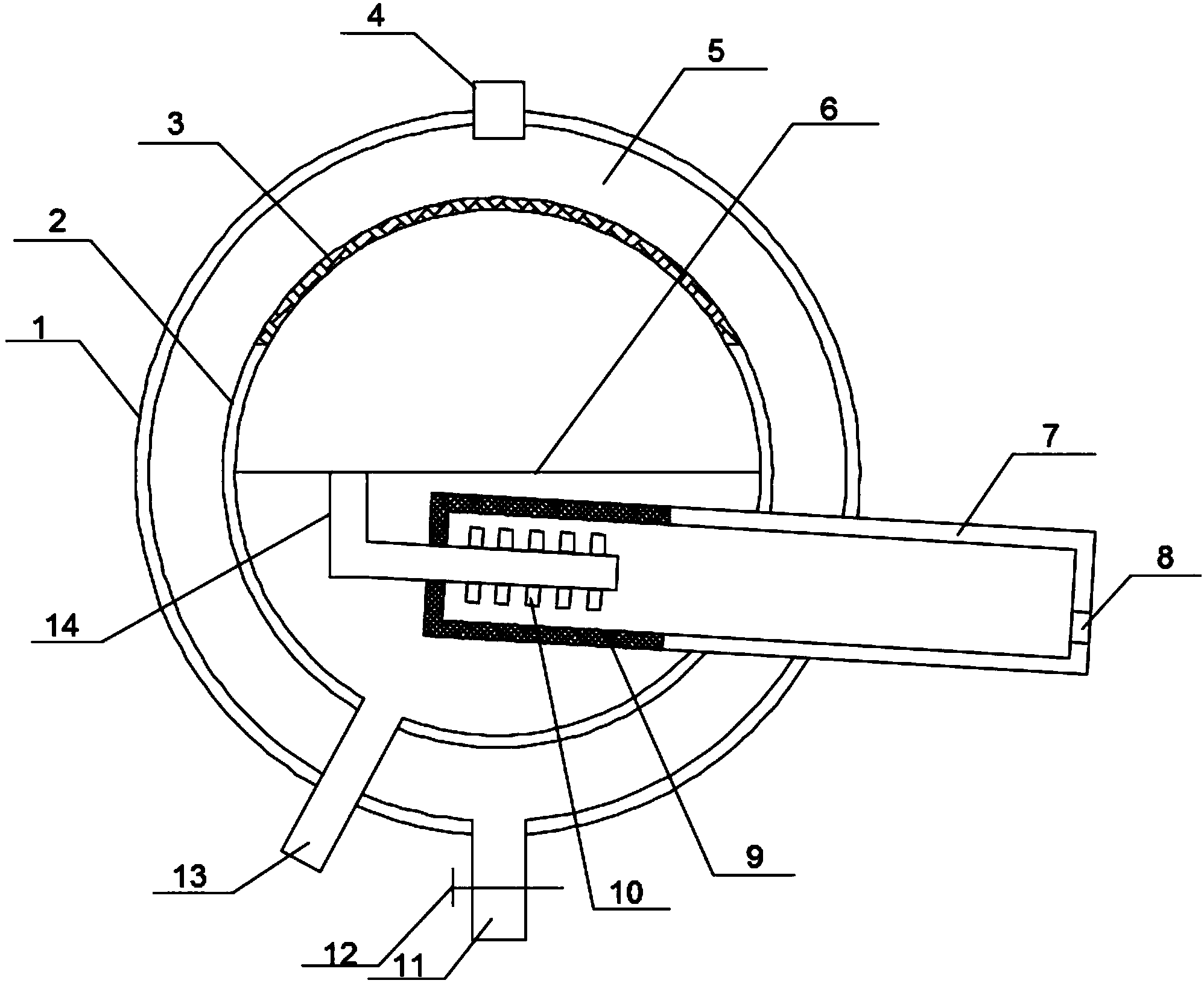

1.一种污水的一级处理装置，其特征在于，包括第一罐体(1)和设置在第一罐体(1)内的第二罐体(2)，所述第一罐体(1)和第二罐体(2)之间形成空腔(5)，第二罐体(2)内水平设置有隔板(6)，隔板(6)将第二罐体(2)分隔成上下分布的入水腔和出水腔，入水腔的顶部设置开口，开口处安装第一过滤网(3)，出水腔内设置有可转动的出渣筒(7)，出渣筒(7)的一端通过进水管(14)与入水腔连通，另一端设有出渣口(8)且向下倾斜穿过空腔(5)并延伸至第一罐体(1)外，出渣筒(7)位于出水腔内的端部筒壁由第二过滤网(9)制成;所述第一罐体(1)的顶部设置指向第一过滤网(3)的进水口(4)，第一罐体(1)的底部设置与空腔(5)连通的排渣管(11)，出水腔下部连接有出水管(13)，出水管(13)穿过空腔(5)并延伸至第一罐体(1)外。
2.根据权利要求1所述的一种污水的一级处理装置，其特征在于，所述进水管(14)上设置有均匀分布且指向第二过滤网(9)的喷嘴(10)。
3.根据权利要求1所述的一种污水的一级处理装置，其特征在于，所述出渣筒(7)倾斜的角度为8-15°。
4.根据权利要求1-3中任意一项所述的一种污水的一级处理装置，其特征在于，所述第一罐体(1)和第二罐体(2)均为球形罐体。
5.根据权利要求1所述的一种污水的一级处理装置，其特征在于，所述排渣管(11)上设置有阀门(12)。
说明书
一种污水的一级处理装置
技术领域
本发明属于污水 处理技术领域，具体涉及一种污水的一级处理装置。
背景技术
污水处理是指为使污水达到排水或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。污水处理按照处理程度可分为一级处理、二级处理和三级处理。
一级处理主要是去除污水中呈悬浮状态的固体物质，一级处理后的废水仍不宜排放，还须进行二级处理。二级处理的主要任务是大幅度去除污水中呈胶体和溶解状态的有机物，一般经过二级处理的污水就可以达到排放标准。三级处理的目的是进一步去除某种特殊的污染物质，如除氟、除磷等，属于深度处理。
目前的一级处理装置效果较差，主要通过设置过滤层实现进行处理，而过滤层容易堵塞，需要定期清理或更换，耗时费力且阻断污水处理，效率低下，并且杂质不易排出。
发明内容
本发明的目的在于：针对上述现有污水一级处理装置易堵塞且杂质不易排出的问题，本发明提供一种污水的一级处理装置。
本发明采用的技术方案如下：
一种污水的一级处理装置，包括第一罐体和设置在第一罐体内的第二罐体，所述第一罐体和第二罐体之间形成空腔，第二罐体内水平设置有隔板，隔板将第二罐体分隔成上下分布的入水腔和出水腔，入水腔的顶部设置开口，开口处安装第一过滤网，出水腔内设置有可转动的出渣筒，出渣筒的一端通过进水管与入水腔连通，另一端设有出渣口且向下倾斜穿过空腔并延伸至第一罐体外，出渣筒位于出水腔内的端部筒壁由第二过滤网制成;所述第一罐体的顶部设置指向第一过滤网的进水口，第一罐体的底部设置与空腔连通的排渣管，出水腔下部连接有出水管，出水管穿过空腔并延伸至第一罐体外。
本发明进行污水处理时，污水从进水口进入空腔，并经第一过滤网进行初步过滤后进入入水腔内，污水中的大块杂质被第一过滤网拦截，并在后续污水的冲刷作用下落至空腔底部，由排渣管排出。进入入水腔的水流则通过进水管进入出渣筒内，经第二过滤网进行二次过滤后进入出水腔内，最后从出水管排出。二次过滤过程中，控制出渣筒转动，由于出渣筒向下倾斜，则被拦截在出渣筒内的颗粒杂质将沿出渣筒内壁下滑，最终从出渣口排出。本发明初步过滤和二次过滤过程中，被拦截的杂质都可及时脱离第一过滤网和第二过滤网，避免杂质在第一过滤网和第二过滤网上聚集造成堵塞，并且杂质易排出。
进一步地，进水管上设置有均匀分布且指向第二过滤网的喷嘴，有利于进入出渣筒内的水流及时过滤进入出水腔内，避免水流沿出渣筒流出。
进一步地，出渣筒倾斜的角度为8-15°，该角度范围可保证杂质在出渣筒转动时顺利排出，同时保证在水流量大的情况下，水流也不会从出渣筒内流出。
进一步地，第一罐体和第二罐体均为球形罐体，有利于使第一过滤网拦截的大块杂质更易滑落和排出。
进一步地，排渣管上设置有阀门。
综上所述，由于采用了上述技术方案，本发明的有益效果是：本发明通过设置第一罐体和第二罐体进行初步过滤，并通过在第二罐体内设置出渣筒进行二次过滤，过滤过程中，被拦截的杂质都可及时脱离第一过滤网和第二过滤网，避免杂质在第一过滤网和第二过滤网上聚集造成堵塞，并且杂质易排出，解决了现有污水一级处理装置易堵塞且杂质不易排出的问题。
