申请日2017.12.12
公开(公告)日2018.04.06
IPC分类号C02F11/12; B01D36/02
摘要
本发明涉及一种带有压滤功能的污泥干化池，包括污泥干化池以及压滤装置，所述污泥干化池包括池壁、池底、砖墩、滤板、滤料以及渗水透气管，所述池底中部开设有出水渠，所述砖墩阵列设置于池底、且上端连接滤板，所述滤板上方铺设滤料，所述渗水透气管插设于滤料内部;所述压滤装置包括支架、气缸、压板及勾板，所述支架包括设置于池壁上方的纵杆以及横杆，所述气缸用于带动压板上下运动;所述勾板上端与压板下表面固定连接、下端伸入污泥内部;所述勾板包括连接杆以及勾爪，所述勾爪与连接杆下端铰接、可向连接杆轴向收拢。本发明的污泥干化池通过添加压滤装置可以加速污泥的渗滤及干化过程。
权利要求书
1.一种带有压滤功能的污泥干化池，其特征在于：包括污泥干化池以及压滤装置，所述污泥干化池包括池壁、池底、砖墩、滤板、滤料以及渗水透气管，所述池底中部开设有出水渠、且池底自靠近池壁侧向出水渠倾斜，所述砖墩阵列设置于池底、且上端连接滤板，所述滤板上方铺设滤料，所述渗水透气管插设于滤料内部且与滤板连通;所述压滤装置包括支架、气缸、压板以及勾板，所述支架包括设置于池壁上方的纵杆以及两端连接纵杆的横杆，所述气缸一端固定于横杆上、另一端与压板连接，用于带动压板上下运动，所述压板位于污泥上方;所述勾板上端与压板下表面固定连接、下端伸入污泥内部。
2.如权利要求1所述的一种带有压滤功能的污泥干化池，其特征在于：所述勾板包括连接杆以及勾爪，所述勾爪与连接杆下端铰接、可向连接杆轴向收拢。
3.如权利要求1所述的一种带有压滤功能的污泥干化池，其特征在于：所述渗水透气管为穿孔PVC管外包两层尼龙网。
4.如权利要求1所述的一种带有压滤功能的污泥干化池，其特征在于：所述滤料自上至下包括碎石层以及粗砂层，所述碎石层厚度为5-8cm、粗砂层厚度为30-40cm。
5.如权利要求4所述的一种带有压滤功能的污泥干化池，其特征在于：所述碎石层的碎石粒径为10-20mm。
6.如权利要求4所述的一种带有压滤功能的污泥 干化池，其特征在于：所述粗砂层的粗砂粒径为1.6-2mm。
说明书
一种带有压滤功能的污泥干化池
技术领域
本发明涉及污水处理技术，尤其涉及一种带有压滤功能的污泥干化池。
背景技术
污泥处理是污水处理的重要组成部分，从沉淀池排出的污泥其含水率很高，通常在95%以上，因此需要对污泥进行干化处理。污泥干化主要有压滤机压滤和污泥干化池干化两种方法。其中压滤的方法投资大，运行费用高。而污泥干化池干化的方法投资小运行费用低，因而在有足够空间的地方多采用污泥干化池干化，但是污泥干化池也存在干化效率低、处理时间长的弊端，因此，若是能够综合压滤方法与污泥干化池干化方法，将能够大大提高污泥的处理效率。
发明内容
为了解决上述技术问题，提供一种效率高、且运行费用相对较低的污泥干化池，本发明提供以下技术方案：

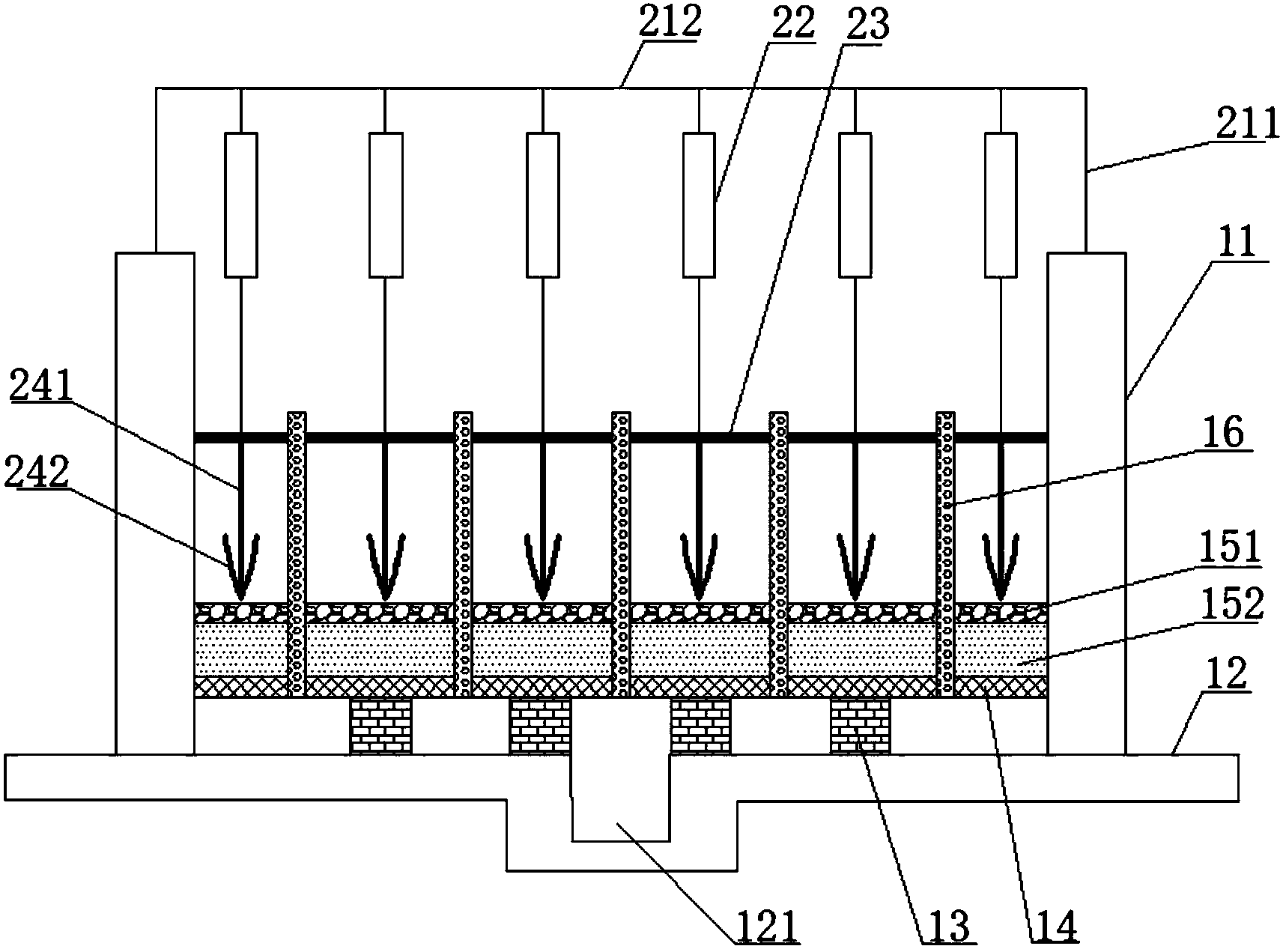

一种带有压滤功能的污泥干化池，包括污泥干化池以及压滤装置，所述污泥干化池包括池壁、池底、砖墩、滤板、滤料以及渗水透气管，所述池底中部开设有出水渠、且池底自靠近池壁侧向出水渠倾斜，所述砖墩阵列设置于池底、且上端连接滤板，所述滤板上方铺设滤料，所述渗水透气管插设于滤料内部且与滤板连通;所述压滤装置包括支架、气缸、压板以及勾板，所述支架包括设置于池壁上方的纵杆以及两端连接纵杆的横杆，所述气缸一端固定于横杆上、另一端与压板连接，用于带动压板上下运动，所述压板位于污泥上方;所述勾板上端与压板下表面固定连接、下端伸入污泥内部。
本发明的压滤装置在污泥渗滤过程中对其施压，以加速其渗滤过程，而勾板的设置在压板向上运动时可以带动污泥的翻动，防止污泥被压实后渗滤速度和干化速度减慢的问题，且有利于下一次的压滤。
进一步的，所述勾板包括连接杆以及勾爪，所述勾爪与连接杆下端铰接、可向连接杆轴向收拢，压滤装置伸入污泥中时勾爪收拢、伸出污泥中时勾爪能顾适当散开，以此能够提高污泥翻动的效率。
进一步的，所述渗水透气管为穿孔PVC管外包两层尼龙网。
进一步的，所述滤料自上至下包括碎石层以及粗砂层，所述碎石层厚度为5-8cm、粗砂层厚度为30-40cm，在粗砂层上铺设碎石层能够在一定程度上防止滤料被压滤装置过分压实，从而防止渗滤速度减慢。
进一步的，所述碎石层的碎石粒径为10-20mm。
进一步的，所述粗砂层的粗砂粒径为1.6-2mm，所述粗砂的粒径相比传统的污泥干化池也较大，也是为了起到防过分压实的作用。
本发明的有益效果在于：通过在传统污泥干化池中添加压滤装置可以加速污泥的渗滤及干化过程，提高干化效率、缩短处理时间。
