申请日2018.01.16
公开(公告)日2018.07.27
IPC分类号C02F9/04; C02F1/52
摘要
本发明公开了一种污水净化用混凝处理设备，包括壳体，所述壳体呈中空型长方体结构设置，且壳体的顶端连接有气缸，气缸的活塞杆朝下设置，且穿过壳体的顶端延伸至壳体的内部连接有推板，推板的底端铰接有两个对称设置的铰接杆，两个铰接杆之间相互靠近的一侧分别连接有第一筒体和第二筒体，第一筒体呈中空型圆柱体结构设置，且第一筒体的一端设有开口，第一筒体与第二筒体滑动连接，第一筒体的内壁设有两个对称设置的第二滑槽，第二筒体靠近第一筒体的一端连接有第二滑块，第二滑块与第二滑槽滑动连接。本发明结构新颖，可以有效的对污水中絮凝后沉淀完全以及沉淀不完全的固态物质进行收集整理，提高了污水净化的净化效率。
权利要求书

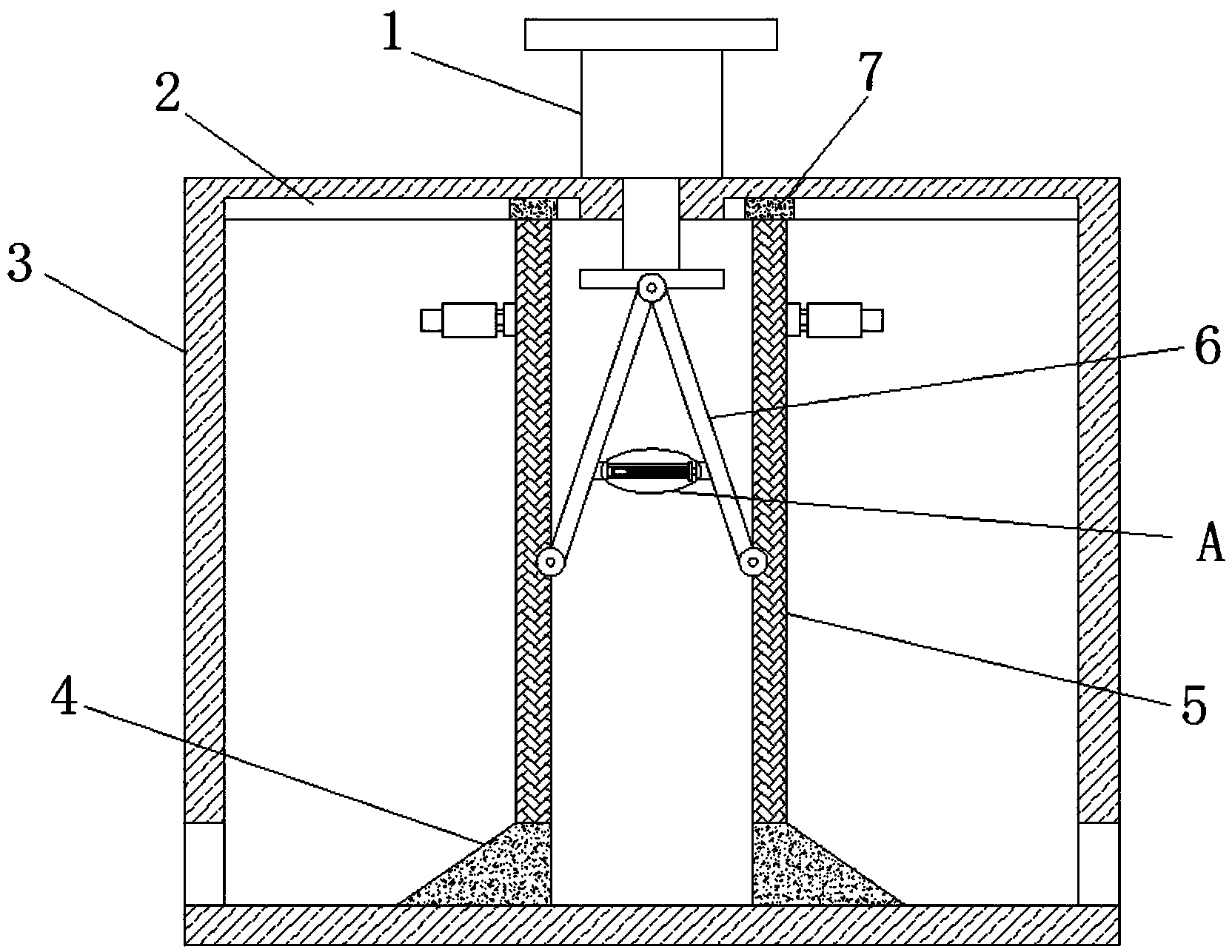

1.一种污水净化用混凝处理设备，包括壳体(3)，其特征在于，所述壳体(3)呈中空型长方体结构设置，且壳体(3)的顶端连接有气缸(1)，气缸(1)的活塞杆朝下设置，且穿过壳体(3)的顶端延伸至壳体(3)的内部连接有推板，推板的底端铰接有两个对称设置的铰接杆(6)，两个铰接杆(6)之间相互靠近的一侧分别连接有第一筒体(8)和第二筒体(11)，第一筒体(8)呈中空型圆柱体结构设置，且第一筒体(8)的一端设有开口，第一筒体(8)与第二筒体(11)滑动连接，第一筒体(8)的内壁设有两个对称设置的第二滑槽(9)，第二筒体(11)靠近第一筒体(8)的一端连接有第二滑块(10)，第二滑块(10)与第二滑槽(9)滑动连接，且第二筒体(11)上套接有弹簧(12)，弹簧(12)的一端与第一筒体(8)的内壁连接，所述铰接杆(6)远离气缸(1)的一端铰接有过滤板(5)，过滤板(5)的底端连接哟铲板(4)，铲板(4)的底端与壳体(3)的底端内壁滑动连接，所述过滤板(5)的顶端连接有第一滑块(7)，壳体(3)的顶端内壁设有两个对称设置的第一滑槽(2)，第一滑块(7)与第一滑槽(2)滑动连接，所述过滤板(5)相互远离的一侧侧壁沿其长度方向设有两条对称设置的移动轨道(13)，移动轨道(13)上活动连接有移动装置(14)，移动装置(14)远离移动轨道(13)的一侧连接有连接板(17)，两个连接板(17)之间连接有横板(15)，横板(15)的两侧侧壁连接有对称设置的刮板(16)。
2.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，所述壳体(3)两侧侧壁的底端设有对称设置的出料口，且出料口处活动连接有密封盖板。
3.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，所述铲板(4)的竖切面呈直角梯形设置。
4.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，所述移动装置(14)包括移动轮和驱动马达，移动轮上安装有驱动马达，且移动轮活动安装在移动轨道(13)上。
5.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，两个铰接杆(6)为同轴转动。
6.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，所述壳体(3)的一侧侧壁的顶端设有进液口，壳体(3)的底端设有出液口，出液口处设有止水阀。
7.根据权利要求1所述的一种污水净化用混凝处理设备，其特征在于，所述第一滑块(7)与第一滑槽(2)均呈“T”型设置。
说明书
一种污水净化用混凝处理设备
技术领域
本发明涉及污水净化技术领域，尤其涉及一种污水净化用混凝处理设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水净化过程中经常添加混凝剂进行预处理，混凝剂将水中的胶体微粒子相互粘结和聚集在一起，使其重量变大，然后沉于水底，但是有的胶体微粒子粘结在一起后由于自身的重力小于水的浮力，使其漂浮在水面或者游离在水中不能得到有效的收集处理，故而会导致污水净化的效果变差，因此，为了解决此类问题，我们提出了一种污水净化用混凝处理设备。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水净化用混凝处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种污水净化用混凝处理设备，包括壳体，所述壳体呈中空型长方体结构设置，且壳体的顶端连接有气缸，气缸的活塞杆朝下设置，且穿过壳体的顶端延伸至壳体的内部连接有推板，推板的底端铰接有两个对称设置的铰接杆，两个铰接杆之间相互靠近的一侧分别连接有第一筒体和第二筒体，第一筒体呈中空型圆柱体结构设置，且第一筒体的一端设有开口，第一筒体与第二筒体滑动连接，第一筒体的内壁设有两个对称设置的第二滑槽，第二筒体靠近第一筒体的一端连接有第二滑块，第二滑块与第二滑槽滑动连接，且第二筒体上套接有弹簧，弹簧的一端与第一筒体的内壁连接，所述铰接杆远离气缸的一端铰接有过滤板，过滤板的底端连接哟铲板，铲板的底端与壳体的底端内壁滑动连接，所述过滤板的顶端连接有第一滑块，壳体的顶端内壁设有两个对称设置的第一滑槽，第一滑块与第一滑槽滑动连接，所述过滤板相互远离的一侧侧壁沿其长度方向设有两条对称设置的移动轨道，移动轨道上活动连接有移动装置，移动装置远离移动轨道的一侧连接有连接板，两个连接板之间连接有横板，横板的两侧侧壁连接有对称设置的刮板。
优选的，所述壳体两侧侧壁的底端设有对称设置的出料口，且出料口处活动连接有密封盖板。
优选的，所述铲板的竖切面呈直角梯形设置。
优选的，所述移动装置包括移动轮和驱动马达，移动轮上安装有驱动马达，且移动轮活动安装在移动轨道上。
优选的，两个铰接杆为同轴转动。
优选的，所述壳体的一侧侧壁的顶端设有进液口，壳体的底端设有出液口，出液口处设有止水阀。
优选的，所述第一滑块与第一滑槽均呈“T”型设置。
本发明的有益效果为：
1、通过气缸、第一滑槽、第一滑块、铰接杆、第一筒体、第二筒体、第二滑槽、第二滑块、弹簧、铲板、过滤板的设置，使得该装置可以对污水中絮凝沉淀至壳体底端的固态污染物进行收集。
2、通过移动装置、移动轨道、横板、刮板、连接板、过滤板的设置，使得该装置可以对污水中絮凝后由于自身重力较小而漂浮在水面的固态物质以及游离在水中的固态物质进行清洁整理，提高了污水净化的效率。
因此，本发明可以有效的对污水中絮凝后沉淀完全以及沉淀不完全的固态物质进行收集整理，提高了污水净化的净化效率。
