申请日2017.12.12
公开(公告)日2018.04.06
IPC分类号G01N33/18; B01D33/15; B01D33/54
摘要
本发明公开了一种工厂用污水检测装置，包括机架，机架底部设置有支撑板，支撑板顶面一侧设置有放置箱，放置箱内部底面设置有电源，电源一侧且位于放置箱内部底面设置有控制器，放置箱一侧且位于支撑板顶面另一侧设置有转轴，转轴一侧且位于支撑板顶面设置有第一电机，第一电机输出轴上设置有第一齿轮，第一齿轮上啮合有第二齿轮，第二齿轮设置在转轴输出轴上，机架顶面设置有检测设备本体，检测设备本体一侧且位于机架顶面设置有支撑架，支撑架一侧且位于机架顶面设置有第二电机。本发明的有益效果为：该检测装置不仅能够实现对污水成分的检测，还可以检测出污水中不溶颗粒杂质的成分，适合推广。
权利要求书

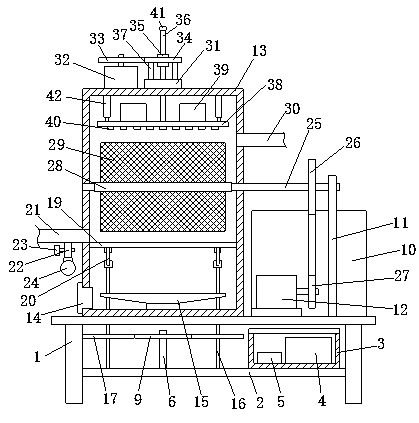

1.一种工厂用污水检测装置，其特征在于，包括机架(1)，所述机架(1)底部设置有支撑板(2)，所述支撑板(2)顶面一侧设置有放置箱(3)，所述放置箱(3)内部底面设置有电源(4)，所述电源(4)一侧且位于所述放置箱(3)内部底面设置有控制器(5)，所述放置箱(3)一侧且位于所述支撑板(2)顶面另一侧设置有转轴(6)，所述转轴(6)一侧且位于所述支撑板(2)顶面设置有第一电机(7)，所述第一电机(7)输出轴上设置有第一齿轮(8)，所述第一齿轮(8)上啮合有第二齿轮(9)，所述第二齿轮(9)设置在所述转轴(6)输出轴上，所述机架(1)顶面设置有检测设备本体(10)，所述检测设备本体(10)一侧且位于所述机架(1)顶面设置有支撑架(11)，所述支撑架(11)一侧且位于所述机架(1)顶面设置有第二电机(12)，所述第二电机(12)一侧且位于所述机架(1)顶面设置有处理箱(13)，所述处理箱(13)底部侧壁取料口内匹配设置有挡板(14)，所述挡板(14)一侧且位于所述处理箱(13)内部底面设置有接料盘(15)，所述接料盘(15)两侧对称设置有两组第一螺纹杆(16)，所述第一螺纹杆(16)底端贯穿所述处理箱(13)和所述机架(1)且延伸至所述机架(1)顶板下方，并活动连接在所述支撑板(2)顶面上，所述第一螺纹杆(16)位于所述机架(1)顶板下方的部分段上匹配设置有第三齿轮(17)，且所述第三齿轮(17)与所述第二齿轮(9)相互啮合，所述第一螺纹杆(16)位于所述处理箱(13)内部的部分段上匹配设置有第一螺母(18)，所述第一螺纹杆(16)上方且位于所述处理箱(13)内部对称设置有两个密封板(19)，所述密封板(19)底面两侧对称连接有两个连杆(20)，所述连杆(20)底端活动连接在所述第一螺母(18)上，所述密封板(19)上方且位于所述处理箱(13)侧壁上匹配设置有排水管(21)，且所述排水管(21)延伸至所述处理箱(13)外侧，所述排水管(21)位于所述处理箱(13)外侧的部分段上匹配设置有连接管(22)，所述连接管(22)上匹配设置有控制阀(23)，且所述连接管(22)底端匹配设置有储液器(24)，所述密封板(19)上方且位于所述处理箱(13)内部设置有转杆(25)，所述转杆(25)一端活动连接在所述处理箱(13)内侧壁，另一端贯穿所述处理箱(13)另一相对侧壁且延伸至所述处理箱(13)外侧，并活动连接在所述支撑架(11)顶部，所述转杆(25)位于所述处理箱(13)外侧的部分段上匹配设置有第一带轮(26)，所述第一带轮(26)通过皮带连接有第二带轮(27)，所述第二带轮(27)设置在所述第二电机(12)输出轴上，所述转杆(25)位于所述处理箱(13)内部的部分段上匹配设置有套筒(28)，所述套筒(28)侧壁对称设置有吸附板(29)，所述套筒(28)上方且位于所述处理箱(13)侧壁上匹配设置有进水管(30)，所述处理箱(13)箱盖顶面设置有固定座(31)，所述固定座(31)一侧且位于所述处理箱(13)箱盖顶面设置有第三电机(32)，所述第三电机(32)输出轴上设置有第四齿轮(33)，所述第四齿轮(33)上啮合有第五齿轮(34)，所述第五齿轮(34)内孔匹配设置有第二螺母(35)，所述第二螺母(35)内孔匹配设置有第二螺纹杆(36)，所述第五齿轮(34)底面设置有若干连接杆(37)，所述连接杆(37)底端设置在所述固定座(31)顶部滑槽内，所述第二螺纹杆(36)底端贯穿所述固定座(31)和所述处理箱(13)箱盖且延伸至所述处理箱(13)内部，并匹配设置有水平板(38)，所述水平板(38)顶面两侧对称设置有振动电机(39)，且所述水平板(38)底面设置有若干组固定块(40)。
2.根据权利要求1所述的一种工厂用污水 检测装置，其特征在于，所述控制器(5)为SC200通用控制器。
3.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，所述第一电机(7)、所述第二电机(12)和所述第三电机(32)均为步进电机。
4.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，所述接料盘(15)为伞状结构。
5.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，所述储液器(24)为球形结构。
6.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，所述第二螺纹杆(36)顶端匹配设置有限位块(41)。
7.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，所述水平板(38)顶面两侧对称设置有若干伸缩杆(42)，且所述伸缩杆(42)顶端固定连接在所述处理箱(13箱盖底面。
8.根据权利要求1所述的一种工厂用污水检测装置，其特征在于，若干组所述固定块(40)成矩形阵列分布在所述水平板(38)底面。
说明书
一种工厂用污水检测装置
技术领域
本发明涉及检测设备技术领域，具体来说，涉及一种工厂用污水检测装置。
背景技术
污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等;并且，工业污水中含有大量的杂质，其中也包含着大量的不溶颗粒状杂质，针对这些颗粒状杂质检测起来非常不便。目前的污水检测装置存在检测不便、检测精度低和结构复杂等缺陷;并且，现有的污水检测装置不能实现检测污水中不溶颗粒状杂质成分，导致检测人员无法制定出指导性措施来处理工业污水。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种工厂用污水检测装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种工厂用污水检测装置，包括机架，所述机架底部设置有支撑板，所述支撑板顶面一侧设置有放置箱，所述放置箱内部底面设置有电源，所述电源一侧且位于所述放置箱内部底面设置有控制器，所述放置箱一侧且位于所述支撑板顶面另一侧设置有转轴，所述转轴一侧且位于所述支撑板顶面设置有第一电机，所述第一电机输出轴上设置有第一齿轮，所述第一齿轮上啮合有第二齿轮，所述第二齿轮设置在所述转轴输出轴上，所述机架顶面设置有检测设备本体，所述检测设备本体一侧且位于所述机架顶面设置有支撑架，所述支撑架一侧且位于所述机架顶面设置有第二电机，所述第二电机一侧且位于所述机架顶面设置有处理箱，所述处理箱底部侧壁取料口内匹配设置有挡板，所述挡板一侧且位于所述处理箱内部底面设置有接料盘，所述接料盘两侧对称设置有两组第一螺纹杆，所述第一螺纹杆底端贯穿所述处理箱和所述机架且延伸至所述机架顶板下方，并活动连接在所述支撑板顶面上，所述第一螺纹杆位于所述机架顶板下方的部分段上匹配设置有第三齿轮，且所述第三齿轮与所述第二齿轮相互啮合，所述第一螺纹杆位于所述处理箱内部的部分段上匹配设置有第一螺母，所述第一螺纹杆上方且位于所述处理箱内部对称设置有两个密封板，所述密封板底面两侧对称连接有两个连杆，所述连杆底端活动连接在所述第一螺母上，所述密封板上方且位于所述处理箱侧壁上匹配设置有排水管，且所述排水管延伸至所述处理箱外侧，所述排水管位于所述处理箱外侧的部分段上匹配设置有连接管，所述连接管上匹配设置有控制阀，且所述连接管底端匹配设置有储液器，所述密封板上方且位于所述处理箱内部设置有转杆，所述转杆一端活动连接在所述处理箱内侧壁，另一端贯穿所述处理箱另一相对侧壁且延伸至所述处理箱外侧，并活动连接在所述支撑架顶部，所述转杆位于所述处理箱外侧的部分段上匹配设置有第一带轮，所述第一带轮通过皮带连接有第二带轮，所述第二带轮设置在所述第二电机输出轴上，所述转杆位于所述处理箱内部的部分段上匹配设置有套筒，所述套筒侧壁对称设置有吸附板，所述套筒上方且位于所述处理箱侧壁上匹配设置有进水管，所述处理箱箱盖顶面设置有固定座，所述固定座一侧且位于所述处理箱箱盖顶面设置有第三电机，所述第三电机输出轴上设置有第四齿轮，所述第四齿轮上啮合有第五齿轮，所述第五齿轮内孔匹配设置有第二螺母，所述第二螺母内孔匹配设置有第二螺纹杆，所述第五齿轮底面设置有若干连接杆，所述连接杆底端设置在所述固定座顶部滑槽内，所述第二螺纹杆底端贯穿所述固定座和所述处理箱箱盖且延伸至所述处理箱内部，并匹配设置有水平板，所述水平板顶面两侧对称设置有振动电机，且所述水平板底面设置有若干组固定块。
进一步，所述控制器为SC200通用控制器。
进一步，所述第一电机、所述第二电机和所述第三电机均为步进电机。
进一步，所述接料盘为伞状结构。
进一步，所述储液器为球形结构。
进一步，所述第二螺纹杆顶端匹配设置有限位块。
进一步，所述水平板顶面两侧对称设置有若干伸缩杆，且所述伸缩杆顶端固定连接在所述处理箱箱盖底面。
进一步，若干组所述固定块成矩形阵列分布在所述水平板底面。
本发明的有益效果为：通过将污水从进水管输送至处理箱内，并通过设置电源和控制器，可以大幅度提高该检测装置的自动化程度，从而提高了检测人员的工作效率，进而保证了该检测装置的实用价值;通过第二电机带动第二带轮转动，使得吸附板高速转动，从而实现了吸附污水中不溶颗粒状杂质，进而保证了工作效率，提高了该检测装置的实用价值;通过设置排水管将污水排出，并在排水管上设置储液器，可以实现对污水的取样，并将储液器内的污水倒入检测设备本体内，从而实现实时了解污水的酸碱度、含氧量等数据，进而提高了检测人员的工作效率，保证了该检测装置的应用价值;通过设置第一电机带动第一齿轮转动，使得第一螺母移动，从而使得两个密封板绕处理箱侧面向下转动，并通过第三电机带动第四齿轮转动，使得水平板向下移动并贴近吸附板，通过设置振动电机使得吸附板上的不溶颗粒杂质落入接料盘内，通过将接料盘内的不溶颗粒杂质放入检测设备本体，可以实现检测不溶颗粒杂质的成分，从而帮助治理人员制定出有效措施来治理污水，进而提高了生态环境质量。
