申请日2017.12.13
公开(公告)日2018.09.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种二溴海因消毒剂生产用废水处理装置，包括处理箱，处理箱的顶端连接有进料管，处理箱的内部设置有第一振动筛和第二振动筛，第一振动筛和第二振动筛平行设置，第二振动筛正下方安装有与处理箱内壁连接的支撑板，支撑板的顶端沿其长度方向开设有多个第一凹槽，第一凹槽的底端开设有第一通孔，第一凹槽内部放置有吸附箱，处理箱的一侧外壁垂直焊接有回收箱，处理箱的一侧侧壁沿第一振动筛和第二振动筛长度方向开设有第二通孔，且第二通孔与回收箱内部连通，回收箱底端内壁的一侧连接有固定板。本实用新型能够快速对废水进行处理，将废水含有的可溶性杂质和不溶性杂质进行清除，减少对环境的污染。
权利要求书

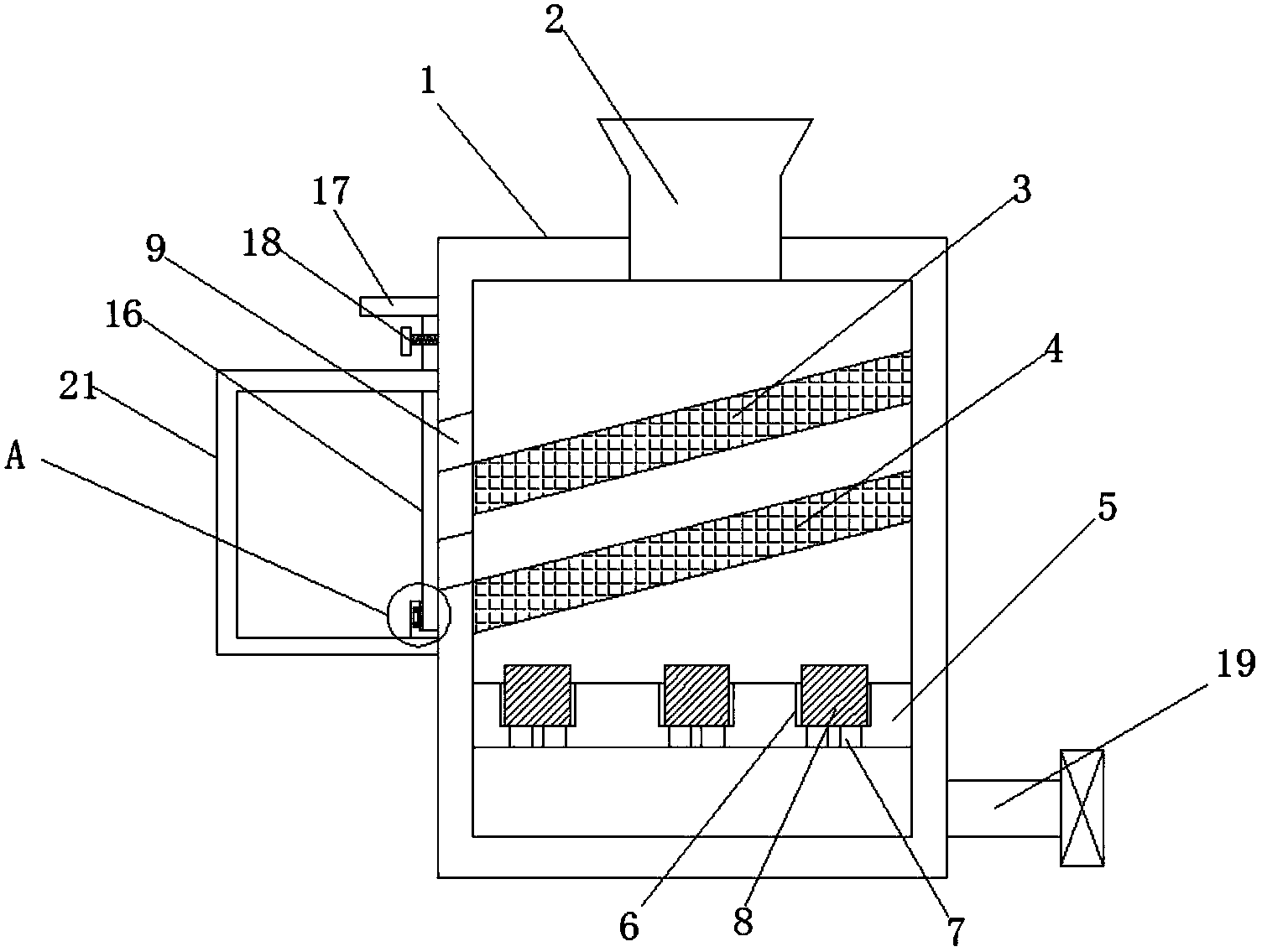

1.一种二溴海因消毒剂生产用废水处理装置，包括处理箱(1)，其特征在于，所述处理箱(1)的顶端连接有进料管(2)，处理箱(1)的内部设置有第一振动筛(3)和第二振动筛(4)，第一振动筛(3)和第二振动筛(4)平行设置，第二振动筛(4)正下方安装有与处理箱(1)内壁连接的支撑板(5)，支撑板(5)的顶端沿其长度方向开设有多个第一凹槽(6)，第一凹槽(6)的底端开设有第一通孔(7)，第一凹槽(6)内部放置有吸附箱(8)，处理箱(1)的一侧外壁垂直焊接有回收箱(21)，处理箱(1)的一侧侧壁沿第一振动筛(3)和第二振动筛(4)长度方向开设有第二通孔(9)，且第二通孔(9)与回收箱(21)内部连通，回收箱(21)底端内壁的一侧连接有固定板(10)，固定板(10)的顶端沿其长度方向开设有第二凹槽(11)，第二凹槽(11)的一侧侧壁开设有第三凹槽(12)，第三凹槽(12)的一侧侧壁连接有伸缩杆(13)，伸缩杆(13)的另一端垂直焊接有挤压板(14)，挤压板(14)靠近伸缩杆(13)的一侧安装有与第三凹槽侧壁连接的第一弹簧(15)，第二凹槽(11)内滑动连接有挡板(16)，挡板(16)的另一端延伸至回收箱(21)外部垂直焊接有推板(17)，挡板(16)的一侧侧壁连接有螺钉(18)，处理箱(1)的底端设置有出水管(19)。
2.根据权利要求1所述的一种二溴海因消毒剂生产用废水处理装置，其特征在于，所述伸缩杆(13)由第一连杆、第二连杆和罩筒组成，所述罩筒底端侧壁连接有第二连杆，第二连杆内部滑动连接有第一连杆，且第一连杆位于罩筒外部，所述罩筒与挤压板(14)之间连接有第二弹簧。
3.根据权利要求1所述的一种二溴海因消毒剂生产用废水处理装置，其特征在于，所述第一振动筛(3)和第二振动筛(4)与水平方向成30度设置，且第一振动筛(3)位于第二振动筛(4)正上方。
4.根据权利要求1所述的一种二溴海因消毒剂生产用废水处理装置，其特征在于，所述挡板(16)的竖直面为长条形，且挡板(16)与第二通孔(9)滑动连接。
5.根据权利要求1所述的一种二溴海因消毒剂生产用废水处理装置，其特征在于，所述处理箱(1)的一侧侧壁沿其长度方向开设有通道，通道内部连接有透明观察窗(20)。
说明书
一种二溴海因消毒剂生产用废水 处理装置
技术领域
本实用新型涉及二溴海因消毒剂技术领域，尤其涉及一种二溴海因消毒剂生产用废水处理装置。
背景技术
主要成份为二溴海因的消毒剂统称为含溴消毒剂，此类消毒剂具备杀菌谱广、杀菌能力强、作用速度快、稳定性好、毒性低、腐蚀性、刺激性小、易溶于水、对人和动物安全及价廉易得、对环境污染程度低等特点。
传统的二溴海因消毒剂生产过程中会产生许多废水，废水里面含有一定的不溶性杂质和可溶性杂质，这些废水往往是经过简单的过滤处理就直接排放，会环境造成一定的污染，为此，我们提出了一种二溴海因消毒剂生产用废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种二溴海因消毒剂生产用废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种二溴海因消毒剂生产用废水处理装置，包括处理箱，所述处理箱的顶端连接有进料管，处理箱的内部设置有第一振动筛和第二振动筛，第一振动筛和第二振动筛平行设置，第二振动筛正下方安装有与处理箱内壁连接的支撑板，支撑板的顶端沿其长度方向开设有多个第一凹槽，第一凹槽的底端开设有第一通孔，第一凹槽内部放置有吸附箱，处理箱的一侧外壁垂直焊接有回收箱，处理箱的一侧侧壁沿第一振动筛和第二振动筛长度方向开设有第二通孔，且第二通孔与回收箱内部连通，回收箱底端内壁的一侧连接有固定板，固定板的顶端沿其长度方向开设有第二凹槽，第二凹槽的一侧侧壁开设有第三凹槽，第三凹槽的一侧侧壁连接有伸缩杆，伸缩杆的另一端垂直焊接有挤压板，挤压板靠近伸缩杆的一侧安装有与第三凹槽侧壁连接的第一弹簧，第二凹槽内滑动连接有挡板，挡板的另一端延伸至回收箱外部垂直焊接有推板，挡板的一侧侧壁连接有螺钉，处理箱的底端设置有出水管。
优选的，所述伸缩杆由第一连杆、第二连杆和罩筒组成，所述罩筒底端侧壁连接有第二连杆，第二连杆内部滑动连接有第一连杆，且第一连杆位于罩筒外部，所述罩筒与挤压板之间连接有第二弹簧。
优选的，所述第一振动筛和第二振动筛与水平方向成30度设置，且第一振动筛位于第二振动筛正上方。
优选的，所述挡板的竖直面为长条形，且挡板与第二通孔滑动连接。
优选的，所述处理箱的一侧侧壁沿其长度方向开设有通道，通道内部连接有透明观察窗。
本实用新型的有益效果：
通过设置的处理箱、第一振动筛、第二振动筛、支撑板、第一凹槽、吸附箱、第一通孔、第二通孔、回收箱、固定板、第二凹槽、第三凹槽、伸缩杆、挤压板、第一弹簧、进料管、挡板、推板、螺钉，能够快速对废水进行处理，将废水含有的可溶性杂质和不溶性杂质进行清除，减少对环境的污染，并且操作简单，生产成本低，有很高的经济性，适合大规模的推广。
