申请日2017.12.15
公开(公告)日2018.11.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种改进型环保内回流生物污水曝气反应系统，包括处理池与二沉池，所述处理池包括缺氧区、厌氧区与好氧区，所述好氧区与所述二沉池连通，所述处理池顶部设有除臭集气罩，所述除臭集气罩通过除臭风管与除臭处理装置连通，所述处理池的缺氧区与好氧区相邻设置，所述缺氧区与好氧区的池体共同壁上设有连通孔，所述好氧区靠近所述二沉池的一端底部设有潜水水平轴流泵，所述潜水水平轴流泵通过潜水管与所述连通孔的进液口连通，所述连通孔的出液口上设有拍门，该实用新型避免了A2O池运行中的空气污染问题，改善了工作环境和周围居民的生活环境，提高了曝气调控的能力，降低了能耗，改善了出水水质。
权利要求书
1.一种改进型环保内回流生物污水曝气反应系统，包括处理池与二沉池，所述处理池包括缺氧区、厌氧区与好氧区，所述好氧区与所述二沉池连通，其特征在于：所述处理池顶部设有除臭集气罩，所述除臭集气罩通过除臭风管与除臭处理装置连通，所述处理池的缺氧区与好氧区相邻设置，所述缺氧区与好氧区的池体共同壁上设有连通孔，所述好氧区靠近所述二沉池的一端底部设有潜水水平轴流泵，所述潜水水平轴流泵通过潜水管与所述连通孔的进液口连通，所述连通孔的出液口上设有拍门。
2.如权利要求1所述的一种改进型环保内回流生物污水曝气反应系统，其特征在于：所述好氧区内设有曝气装置，所述曝气装置与鼓风曝气风机连通。
3.如权利要求1所述的一种改进型环保内回流生物污水 曝气反应系统，其特征在于：所述厌氧区底部设有潜水搅拌器。
4.如权利要求1所述的一种改进型环保内回流生物污水曝气反应系统，其特征在于：所述除臭处理装置包括活性炭吸附装置与生物滤池。
5.如权利要求4所述的一种改进型环保内回流生物污水曝气反应系统，其特征在于：所述活性炭吸附装置包括十字连接管与活性炭吸附块，所述十字连接管的平行管两端分别连通生物滤池与除臭风管，所述十字连接管的水平管的推动部上设有推送装置，所述推送装置包括推送杆与推送板，所述推送杆上设有螺纹，所述推送杆与所述水平管的推动部顶端螺纹连接，所述推送杆一端延伸入所述水平管内与所述推送板套接，所述推送杆延伸到所述水平管的推出部内，所述推动部与推出部的顶部分别设有密封门，所述水平管与平行管连接处内设有活性炭吸附块。
6.如权利要求1所述的一种改进型环保内回流生物污水曝气反应系统，其特征在于：所述二沉池底部通过外回流泵分别连通缺氧区与厌氧区。
7.如权利要求1所述的一种改进型环保内回流生物污水曝气反应系统，其特征在于：所述除臭风管通过风机与所述除臭处理装置连通。
说明书
一种改进型环保内回流生物污水曝气反应系统
技术领域
本实用新型涉及污水处理技术领域，具体的说是一种改进型环保内回流生物污水曝气反应系统。
背景技术
原水与从沉淀池回流的污泥首先进入厌氧池，在此污泥中的聚磷菌利用原污水中的溶解态有机物进行厌氧释磷;然后与好氧末端回流的混合液一起进入缺氧池，在此污泥中的反硝化菌利用剩余的有机物和回流的硝酸盐进行反硝化作用脱氮;脱氮反应完成后，进入好氧池，在此污泥中的硝化菌进行硝化作用将废水中的氨氮转化为硝酸盐同时聚磷菌进行好氧吸磷，剩余的有机物也在此被好氧细菌氧化，最后经沉淀池进行泥水分离，出水排放，沉淀的污泥部分返回厌氧池，部分以富磷剩余污泥排出。但传统的A2O池产生恶臭气体,不仅影响污水处理厂员工的身体健康及工作环境，还会给周围的投资环境和居民的日常生活带来严重的危害。
实用新型内容
为了弥补以上不足，本实用新型提供了一种改进型环保内回流生物污水曝气反应系统，以解决上述背景技术中的问题。
本实用新型的技术方案是：

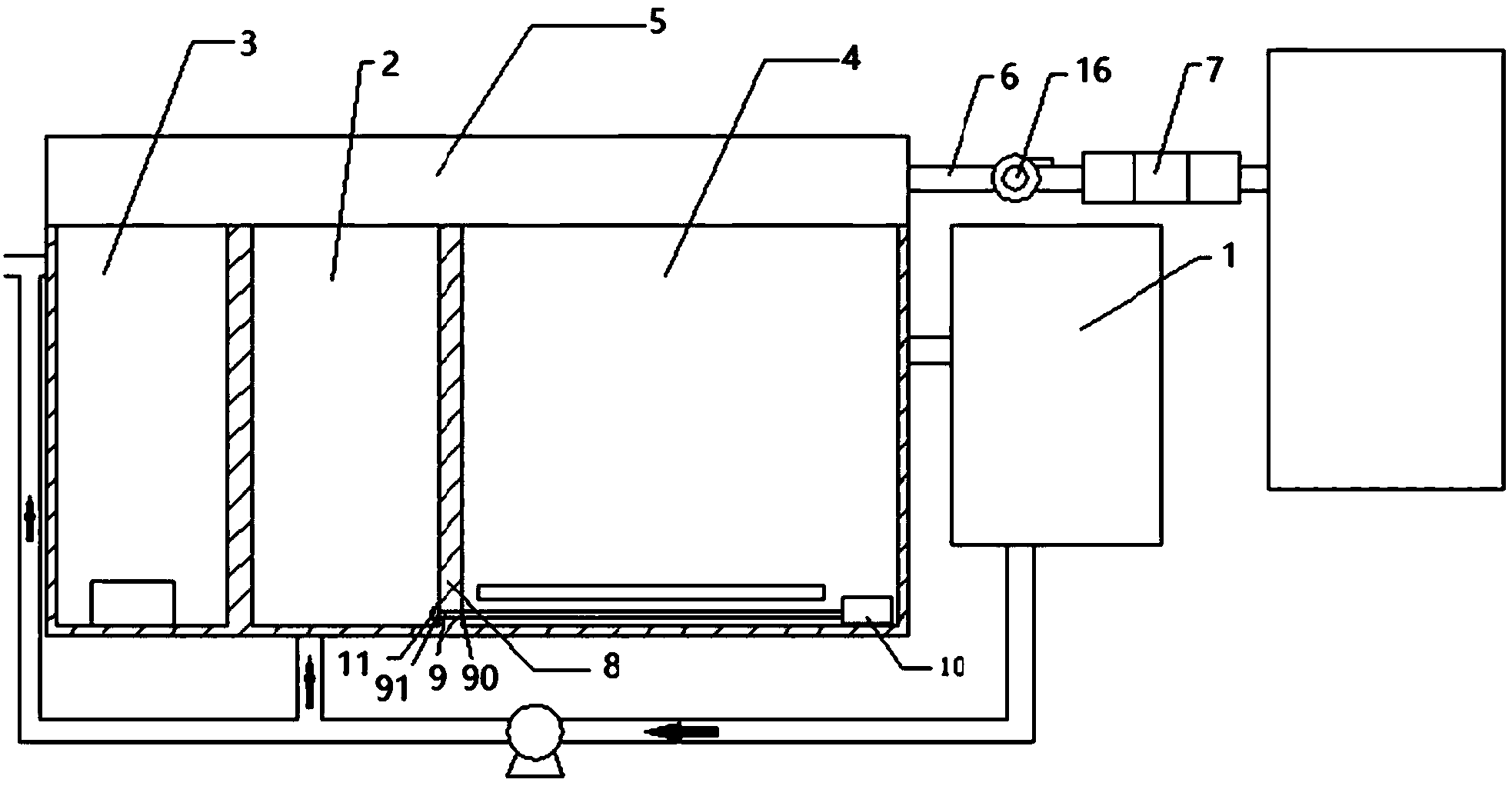

一种改进型环保内回流生物污水曝气反应系统，包括处理池与二沉池，所述处理池包括缺氧区、厌氧区与好氧区，所述好氧区与所述二沉池连通，所述处理池顶部设有除臭集气罩，所述除臭集气罩通过除臭风管与除臭处理装置连通，所述处理池的缺氧区与好氧区相邻设置，所述缺氧区与好氧区的池体共同壁上设有连通孔，所述好氧区靠近所述二沉池的一端底部设有潜水水平轴流泵，所述潜水水平轴流泵通过潜水管与所述连通孔的进液口连通，所述连通孔的出液口上设有拍门。
作为优选的技术方案，所述好氧区内设有曝气装置，所述曝气装置与鼓风曝气风机连通。
作为优选的技术方案，所述厌氧区底部设有潜水搅拌器。
作为优选的技术方案，所述除臭处理装置包括活性炭吸附装置与生物滤池。
作为优选的技术方案，所述活性炭吸附装置包括十字连接管与活性炭吸附块，所述十字连接管的平行管两端分别连通生物滤池与除臭风管，所述十字连接管的水平管的推动部上设有推送装置，所述推送装置包括推送杆与推送板，所述推送杆上设有螺纹，所述推送杆与所述水平管的推动部顶端螺纹连接，所述推送杆一端延伸入所述水平管内与所述推送板套接，所述推送杆延伸到所述水平管的推出部内，所述推动部与推出部的顶部分别设有密封门，所述水平管与平行管连接处内设有活性炭吸附块。
作为优选的技术方案，所述二沉池底部通过外回流泵分别连通缺氧区与厌氧区。
作为优选的技术方案，所述除臭风管通过风机与所述除臭处理装置连通，
由于采用了上述技术方案一种改进型环保内回流生物污水曝气反应系统，包括处理池与二沉池，所述处理池包括缺氧区、厌氧区与好氧区，所述好氧区与所述二沉池连通，所述处理池顶部设有除臭集气罩，所述除臭集气罩通过除臭风管与除臭处理装置连通，所述处理池的缺氧区与好氧区相邻设置，所述缺氧区与好氧区的池体共同壁上设有连通孔，所述好氧区靠近所述二沉池的一端底部设有潜水水平轴流泵，所述潜水水平轴流泵通过潜水管与所述连通孔的进液口连通，所述连通孔的出液口上设有拍门，该实用新型避免了A2O池运行中的空气污染问题，改善了工作环境和周围居民的生活环境，提高了曝气调控的能力，降低了能耗，改善了出水水质。
