申请日2017.12.15
公开(公告)日2018.05.18
IPC分类号B01D29/33; B01D29/03; B01D29/56; B01D29/64; B01D29/94; B01D35/30
摘要

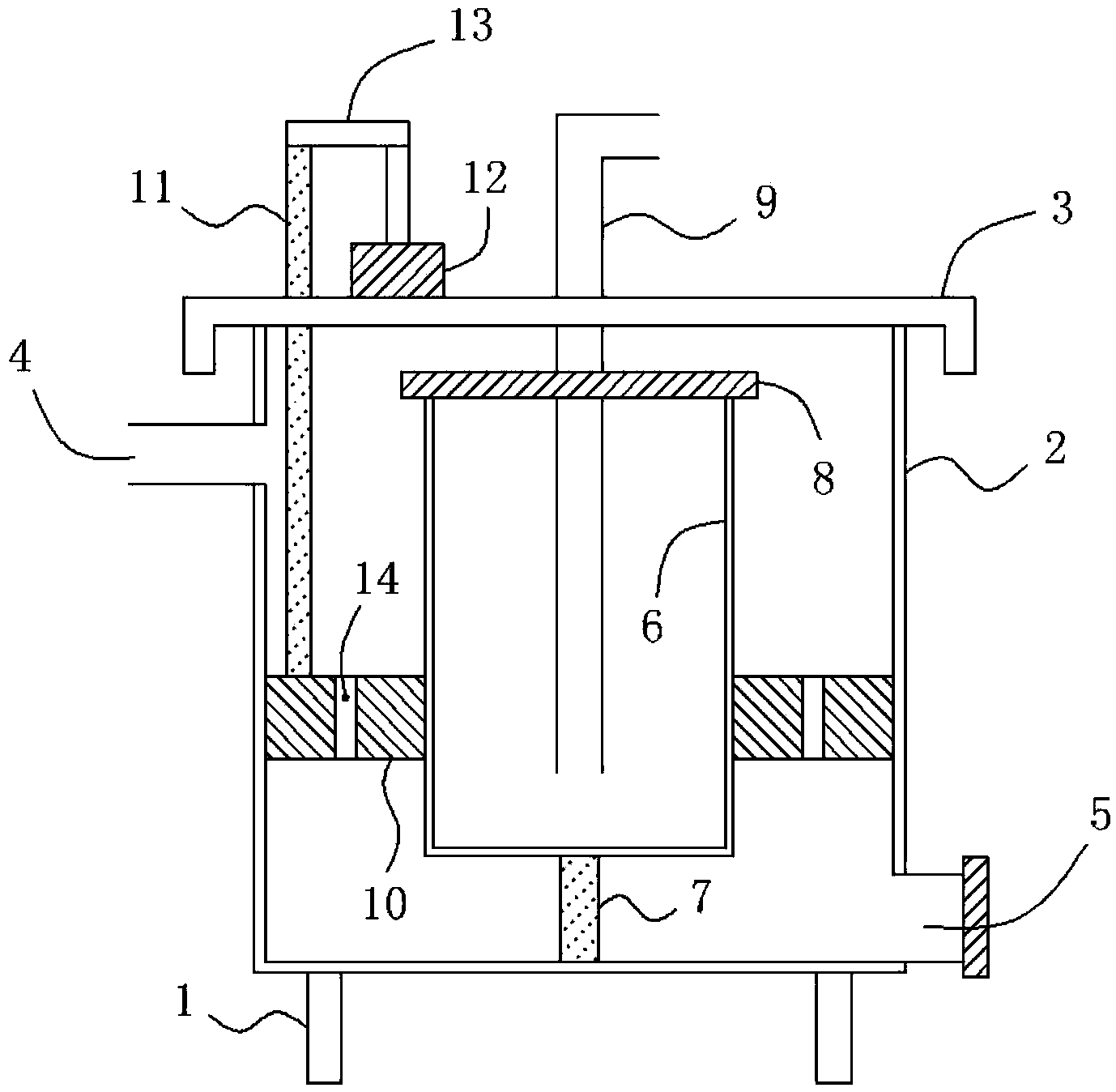

本发明涉及一种新型污水预过滤装置，包括支架、外筒体和外筒盖，外筒体左侧上部开设有进水口，右侧底部开设有清理口，外筒体的内部设有内筒体，且内筒体底壁通过支柱与外筒体底壁连接，内筒体的竖侧壁上均匀开设有多个过滤孔，顶端设有内筒盖，内筒体的内部还设有出水管，外筒体和内筒体之间嵌设有环形压盘，在环形压盘上还开设有多个竖向设置的压盘通孔，同时在环形压盘的顶端还连接有竖直向上延伸的竖杆，且竖杆的顶端穿过外筒盖并伸至外筒体的外部。通过采用上述结构，本发明能够在对污水进行过滤的同时进行污物或杂质的清理，从而大大提升了污水处理效率。
权利要求书
1.一种新型污水预过滤装置，包括支架和设于所述支架上的外筒体，在所述外筒体的顶端设有外筒盖，其特征在于：在所述外筒体的左侧上部开设有进水口，在所述外筒体的右侧底部开设有清理口，在所述清理口处设有清理盖体，在所述外筒体的内部还设有内筒体，且所述内筒体的底壁通过支柱与所述外筒体的底壁连接;
在所述内筒体的竖侧壁上均匀开设有多个过滤孔，在所述内筒体的顶端还设有内筒盖，在所述内筒体的内部还设有出水管，且所述出水管向上依次穿过所述内筒盖及外筒盖并伸至所述外筒体的外部;
在所述外筒体和内筒体之间还嵌设有环形压盘，并且所述环形压盘的竖向外侧壁与所述外筒体紧密贴合，所述环形压盘的竖向内侧壁与所述内筒体紧密贴合，在所述环形压盘上还开设有多个竖向设置的压盘通孔，同时在所述环形压盘的顶端还连接有竖直向上延伸的竖杆，且所述竖杆的顶端穿过所述外筒盖并伸至所述外筒体的外部。
2.如权利要求1所述的新型污水 预过滤装置，其特征在于：所述内筒体与所述支柱之间为可拆卸连接，并且所述支柱与所述外筒体之间也为可拆卸连接。
3.如权利要求1所述的新型污水预过滤装置，其特征在于：在所述外筒盖的顶端还设有推杆电机，所述推杆电机的推杆竖直向上设置，并且所述推杆电机的推杆顶端通过水平设置的横杆与所述竖杆的顶端固定连接。
4.如权利要求1所述的新型污水预过滤装置，其特征在于：在所述环形压盘的上表面还覆盖有上过滤网，在所述环形压盘的下表面还覆盖有下过滤网。
5.如权利要求1所述的新型污水预过滤装置，其特征在于：在所述支架的底端还设有行走轮，在所述行走轮处还设有用于制动所述行走轮的锁止件，同时在所述外筒体上还设有观察窗。
说明书
新型污水预过滤装置
技术领域
本发明涉及一种新型污水预过滤装置。
背景技术
在工业生产加工或日常生活中，经常会产生大量的工业污水或者生活污水。为了避免污染环境，这些污水在进行排放或者循环再利用前，都必须要经过相应的污水处理程序。而在污水处理时，首先要进行的便是通过相应的装置来对污水中的较大杂质或杂物进行预处理(或称为预过滤)，然后预过滤后的污水再经后续的其他处理环节。但与此同时所存在的问题是，对于现有的预过滤装置来说，当工作一段时间以后，其内往往会堆积大量的污物杂质，而其往往不能在对污水进行过滤的同时进行污物或杂质的清理，因此要想清理污物或者杂质，就必须先停止过滤作业的进行，然后再进行污物清理，待污物清理完毕后，再重新开始过滤作业，这无疑降低了对污水的处理效率，并且也大大影响了污水处理程序的正常进行。
发明内容
为克服以上现有技术的不足，本发明要解决的技术问题是提供一种能够在对污水进行过滤的同时进行污物或杂质的清理的新型污水预过滤装置。
本发明的技术方案是：
一种新型污水预过滤装置，包括支架和设于所述支架上的外筒体，在所述外筒体的顶端设有外筒盖，在所述外筒体的左侧上部开设有进水口，在所述外筒体的右侧底部开设有清理口，在所述清理口处设有清理盖体，在所述外筒体的内部还设有内筒体，且所述内筒体的底壁通过支柱与所述外筒体的底壁连接;
在所述内筒体的竖侧壁上均匀开设有多个过滤孔，在所述内筒体的顶端还设有内筒盖，在所述内筒体的内部还设有出水管，且所述出水管向上依次穿过所述内筒盖及外筒盖并伸至所述外筒体的外部;
在所述外筒体和内筒体之间还嵌设有环形压盘，并且所述环形压盘的竖向外侧壁与所述外筒体紧密贴合，所述环形压盘的竖向内侧壁与所述内筒体紧密贴合，在所述环形压盘上还开设有多个竖向设置的压盘通孔，同时在所述环形压盘的顶端还连接有竖直向上延伸的竖杆，且所述竖杆的顶端穿过所述外筒盖并伸至所述外筒体的外部。
上述新型污水预过滤装置，其中所述内筒体与所述支柱之间为可拆卸连接，并且所述支柱与所述外筒体之间也为可拆卸连接。
上述新型污水预过滤装置，其中在所述外筒盖的顶端还设有推杆电机，所述推杆电机的推杆竖直向上设置，并且所述推杆电机的推杆顶端通过水平设置的横杆与所述竖杆的顶端固定连接。
上述新型污水预过滤装置，其中在所述环形压盘的上表面还覆盖有上过滤网，在所述环形压盘的下表面还覆盖有下过滤网。
上述新型污水预过滤装置，其中在所述支架的底端还设有行走轮，在所述行走轮处还设有用于制动所述行走轮的锁止件，同时在所述外筒体上还设有观察窗。
本发明的有益效果是：通过采用上述结构，本发明能够在对污水进行过滤的同时进行污物或杂质的清理，从而大大提升了污水处理效率。
