申请日2017.12.15
公开(公告)日2018.05.18
IPC分类号C02F9/06
摘要
本发明公开了一种环保污水摆动压滤处理装置，包括进水管、处理箱、旋转电机、摆动板、加热器、压滤箱、滤板、出水管、集气罐、杂质排出管和电离棒，所述的处理箱顶端侧壁与进水管连接，处处理箱顶端设有旋转电机，旋转电机输出轴与凸轮连接，处理箱顶端内壁活动连接摆动板，处理箱内壁具有设有多组消泡尖刺，处理箱内部设有电离棒，处理箱内壁安装加热器，处理箱顶端通过通气管与集气罐连通，处理箱底端设有倾斜导板，倾斜导板最低端通过输液管与压滤箱底端连通，压滤箱内部设有多组滤板，压滤箱顶端设有出水管，压滤箱底端设有杂质排出管。本发明提高污水处理效率和效果，提高环保安全性，结构简单，成本低廉，使用方便，利于推广。
权利要求书

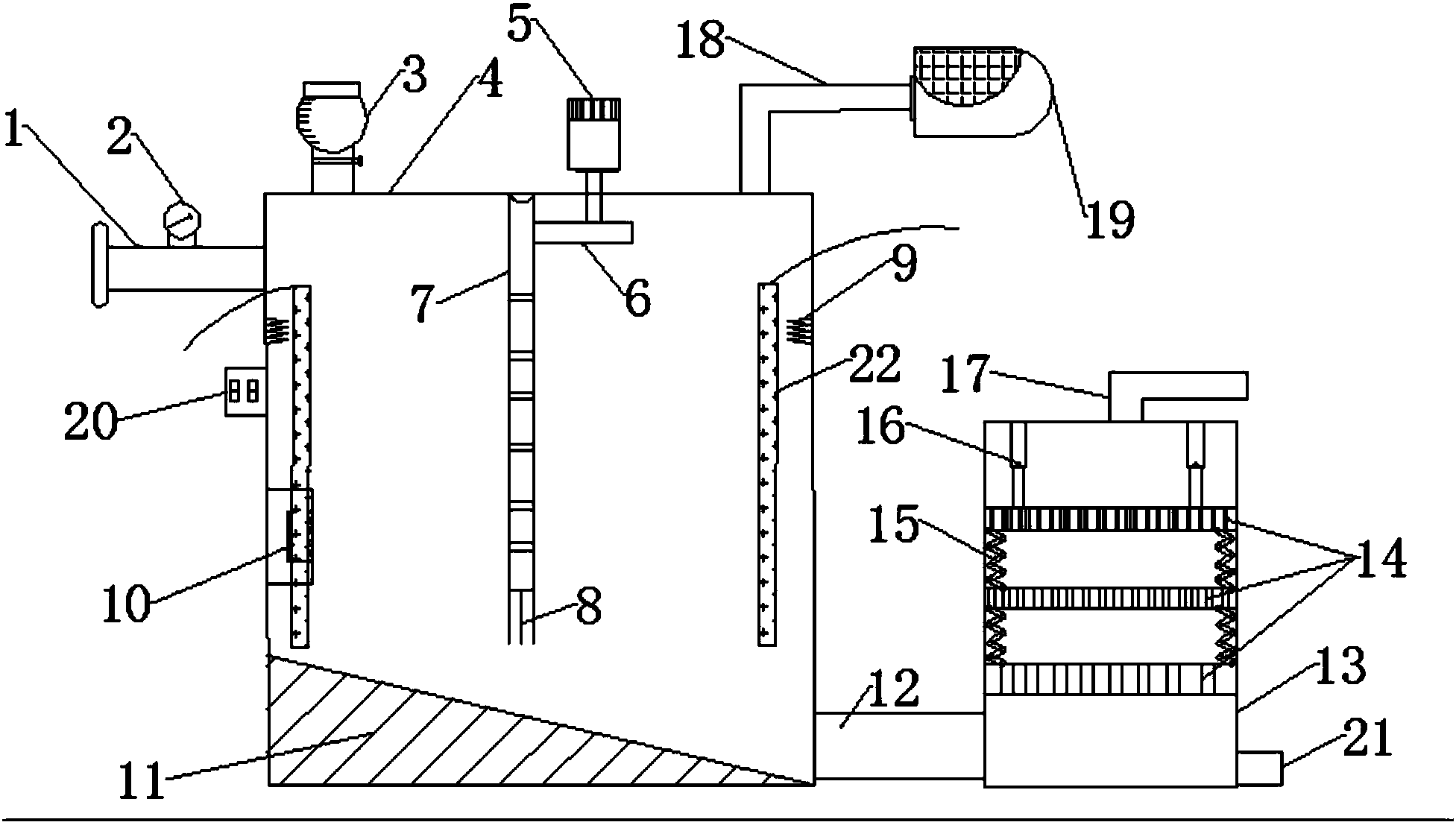

1.一种环保污水摆动压滤处理装置，包括进水管(1)、药剂添加管(3)、处理箱(4)、旋转电机(5)、凸轮(6)、摆动板(7)、毛刷(8)、消泡尖刺(9)、加热器(10)、压滤箱(13)、滤板(14)、弹簧(15)、电动伸缩杆(16)、出水管(17)、集气罐(19)、杂质排出管(21)和电离棒(22)， 其特征在于，所述的处理箱(4)顶端侧壁与进水管(1)连接，进水管(1)上安装流量计(2)，处理箱(4)顶端设有药剂添加管(3)，处理箱(4)顶端设有旋转电机(5)，旋转电机(5)输出轴与凸轮(6)连接，处理箱(4)顶端内壁活动连接摆动板(7)，摆动板(7)底端设有毛刷(8)，摆动板(7)一侧与凸轮(6)接触连接，处理箱(4)内壁具有设有多组消泡尖刺(9)，处理箱(4)内部设有电离棒(22)，处理箱(4)内壁安装加热器(10)，处理箱(4)顶端通过通气管(18)与集气罐(19)连通，处理箱(4)底端设有倾斜导板(11)，倾斜导板(11)最低端通过输液管(12)与压滤箱(13)底端连通，压滤箱(13)内部设有多组滤板(14)，滤板(14)与压滤箱(13)内壁活动连接，多组滤板(14)之间通过弹簧(15)相互连接，顶端的滤板(14)通过电动伸缩杆(16)与压滤箱(13)顶端内壁连接，压滤箱(13)顶端设有出水管(17)，压滤箱(13)底端设有杂质排出管(21)。
2.根据权利要求1所述的环保污水摆动压滤处理装置，其特征在于，所述的药剂添加管(3)上设有刻度。
3.根据权利要求1所述的环保污水 摆动压滤处理装置，其特征在于，所述的摆动板(7)上均匀设有通孔。
4.根据权利要求1所述的环保污水摆动压滤处理装置，其特征在于，所述的处理箱(4)侧壁安装计时器(20)。
5.根据权利要求1所述的环保污水摆动压滤处理装置，其特征在于，所述的电离棒(22)与外部调频电源连接。
6.根据权利要求1所述的环保污水摆动压滤处理装置，其特征在于，所述的输液管(12)上设有控制阀。
7.根据权利要求1所述的环保污水摆动压滤处理装置，其特征在于，所述的滤板(14)从下到上的滤孔依次减小。
说明书
一种环保污水摆动压滤处理装置
技术领域
本发明涉及一种污水处理领域，具体是一种环保污水摆动压滤处理装置。
背景技术
近几年环境污染的问题越来越严重，环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这 种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。其中水污染是重要的一个课题，水是生命之源，水污染中有一部分是生活污水问题，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，其中生活污水中磷的富氧化尤为严重，现有的污水处理装置一般成本较高，消耗能量大，难以符合中小型企业的要求。
发明内容
本发明的目的在于提供一种环保污水摆动压滤处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水摆动压滤处理装置，包括进水管、药剂添加管、处理箱、旋转电机、凸轮、摆动板、毛刷、消泡尖刺、加热器、压滤箱、滤板、弹簧、电动伸缩杆、出水管、集气罐、杂质排出管和电离棒，所述的处理箱顶端侧壁与进水管连接，进水管上安装流量计，处理箱顶端设有药剂添加管，处理箱顶端设有旋转电机，旋转电机输出轴与凸轮连接，处理箱顶端内壁活动连接摆动板，摆动板底端设有毛刷，摆动板一侧与凸轮接触连接，处理箱内壁具有设有多组消泡尖刺，处理箱内部设有电离棒，处理箱内壁安装加热器，处理箱顶端通过通气管与集气罐连通，处理箱底端设有倾斜导板，倾斜导板最低端通过输液管与压滤箱底端连通，压滤箱内部设有多组滤板，滤板与压滤箱内壁活动连接，多组滤板之间通过弹簧相互连接，顶端的滤板通过电动伸缩杆与压滤箱顶端内壁连接，压滤箱顶端设有出水管，压滤箱底端设有杂质排出管。
作为本发明进一步的方案：所述的药剂添加管上设有刻度。
作为本发明再进一步的方案：所述的摆动板上均匀设有通孔。
作为本发明再进一步的方案：所述的处理箱侧壁安装计时器。
作为本发明再进一步的方案：所述的电离棒与外部调频电源连接。
作为本发明再进一步的方案：所述的输液管上设有控制阀。
作为本发明再进一步的方案：所述的滤板从下到上的滤孔依次减小。
与现有技术相比，本发明的有益效果是：本发明通过流量计记录进入处理箱内的水量，保证一次处理合适的水量，避免过多或过少影响污水的处理，提高处理效率和效果，通过药剂添加管添加适量的药剂，方便污水的杂质的凝结成絮，方便污水的下一步的处理，通过流量计和药剂添加管上的刻度添加适量配比的药剂，避免药剂的浪费，减少成本，通过旋转电机带动凸轮转动，带动摆动板左右摆动，保证污水与药剂的充分混合，提高污水处理的效率和效果，通过消泡尖刺将污水处理时产生的气泡刺破，避免妨碍污水的处理，通过电离棒将污水中的重金属离子析出，保证处理的效果，加热器保证合适的污水处理的温度，通过计时器记录污水处理搅拌时合适的时间，保证污水与药剂的充分混合，提高污水处理效率，通过集气罐将污水处理时产生的气体收集起来，避免其排出到空气中影响空气质量，提高环保安全性，通过电动伸缩杆带动滤板上下移动，保证污水的重重过滤，过滤后的污水通过出水管排出，保证污水处理的效果，污水中的杂质沉淀通过杂质排出管排出，结构简单，成本低廉，使用方便，利于推广。
