申请日2018.07.09
公开(公告)日2019.02.19
IPC分类号C02F1/00
摘要
本实用新型提出了一种污水处理封闭系统的推拉封盖装置，包括：固定设于污水处理封闭系统开口两侧的侧面轨道，两侧侧面轨道之间设有若干个支撑架，每个支撑架的两端分别设有滑动轮;侧面轨道为侧开槽轨道;相邻支撑架之间设有铰接杆;污水处理封闭系统开口的正上方设有正面封闭膜，侧面设有侧面封闭膜，侧面封闭膜的一端与污水处理封闭系统开口的侧壁固定连接，其另一端自然下垂。本实用新型的有益效果如下：在相邻支撑架之间设置铰接杆，能够使整个推拉封盖装置运行流畅;通过将侧面轨道设置为侧开槽轨道，能够使滑动轮在固定轨道运行的同时，预留足够的活动间隙;通过在侧面设置侧面封闭膜，有效防止臭气溢出。
权利要求书

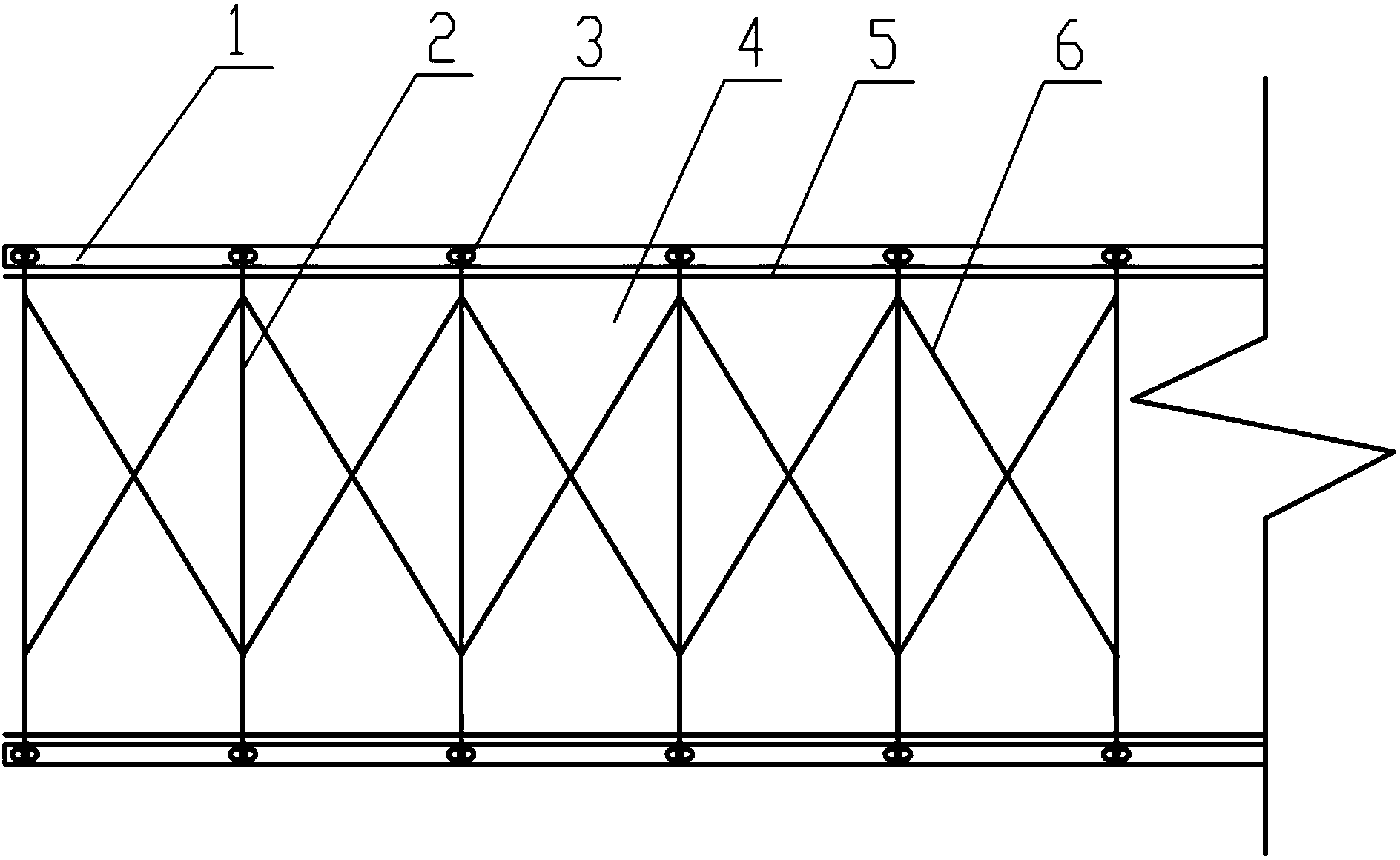

1.一种污水处理封闭系统的推拉封盖装置，其特征在于，包括：固定设于所述污水处理封闭系统开口两侧的侧面轨道(1)，两侧所述侧面轨道(1)之间设有若干个支撑架(2)，每个所述支撑架(2)的两端分别设有滑动轮(3)，所述滑动轮(3)的形状大小与所述侧面轨道(1)相适配;所述侧面轨道(1)为侧开槽轨道;相邻所述支撑架(2)之间设有铰接杆(6);所述污水处理封闭系统开口的正上方设有正面封闭膜(4)，所述正面封闭膜(4)通过螺栓与所述支撑架(2)固定连接;所述污水处理封闭系统开口的侧面设有侧面封闭膜(5)，所述侧面封闭膜(5)的一端与所述污水处理封闭系统开口的侧壁固定连接，其另一端自然下垂。
2.根据权利要求1所述的一种污水处理封闭系统的推拉封盖装置，其特征在于，所述正面封闭膜(4)和所述侧面封闭膜(5)的材质均为PVDF材料。
说明书
一种污水处理封闭系统的推拉封盖装置
技术领域
本实用新型涉及污水处理装置技术领域，特别是指一种污水处理封闭系统的推拉封盖装置。
背景技术
在污水处理工艺中，曝气沉砂池、平流初沉池、板框脱水机、地下污水处理厂的进水廊道等设施内均会产生诸多臭气，污水处理厂为了治理臭气，需要对池体进行密封加盖来收集气体。对于这些密封的池体常常需要刮泥机对其进行吸泥，从而对封闭系统进行频繁得开启和关闭。针对这种情况，人们会在封闭系统上安装一个推拉封盖装置，用以实现对污水处理封闭系统的开启和关闭。
传统的推拉封盖装置运行不平稳，容易走偏导致运行不畅;另外，推拉封盖装置容易产生臭气溢出，污染环境。
实用新型内容
本实用新型提出一种污水处理封闭系统的推拉封盖装置，解决了现有技术中推拉封盖装置运行不平稳、臭气易泄露的问题。
本实用新型的技术方案是这样实现的：
一种污水处理封闭系统的推拉封盖装置，包括：固定设于所述污水处理封闭系统开口两侧的侧面轨道，两侧所述侧面轨道之间设有若干个支撑架，每个所述支撑架的两端分别设有滑动轮，所述滑动轮的形状大小与所述侧面轨道相适配;;所述侧面轨道为侧开槽轨道;相邻所述支撑架之间设有铰接杆;所述污水处理封闭系统开口的正上方设有正面封闭膜，所述正面封闭膜通过螺栓与所述支撑架固定连接;所述污水处理封闭系统开口的侧面设有侧面封闭膜，所述侧面封闭膜的一端与所述污水处理封闭系统开口的侧壁固定连接，其另一端自然下垂。
作为优选，所述正面封闭膜和所述侧面封闭膜的材质均为PVDF材料。
本实用新型的有益效果为：
通过在相邻支撑架之间设置铰接杆，能够使整个推拉封盖装置在开启和关闭时推拉运行平稳、不会走偏，运行流畅;
通过将侧面轨道设置为侧开槽轨道，能够使滑动轮在固定轨道运行的同时，预留足够的活动间隙，保证整个推拉封盖装置的运行稳定性;
通过在正面设置正面封闭膜，在侧面设置侧面封闭膜，有效防止臭气溢出，侧面封闭膜始终处于自然下垂状态，防止臭气泄露。
