申请日2018.04.03
公开(公告)日2018.12.11
IPC分类号E03F1/00; E03F3/02; G05D9/12
摘要
本实用新型公开了一种污水外排系统，属于油田设备领域。该系统包括：液位计、第一输水管、输水泵、第二输水管、控制单元、回注管线。液位计用于监控污水池内的水位。第一输水管、输水泵、第二输水管顺次连接，且第一输水管与污水池连通。控制单元同时与液位计和输水泵电性连接，用于接收液位计测得的水位信息，并根据水位信息发出指令控制输水泵的运行;回注管线一端与污水池连通，另一端与第二输水管连接。本实用新型能够在污水池内的水位达到预设排放阈值时，输水泵在控制单元的调控下自动运行进行污水排放，避免污水在污水池内蓄积影响后续污水的流入。且通过设置回注管线，可以在无需外排污水时定期运行污水外排系统，有利于各部件的保养。
权利要求书

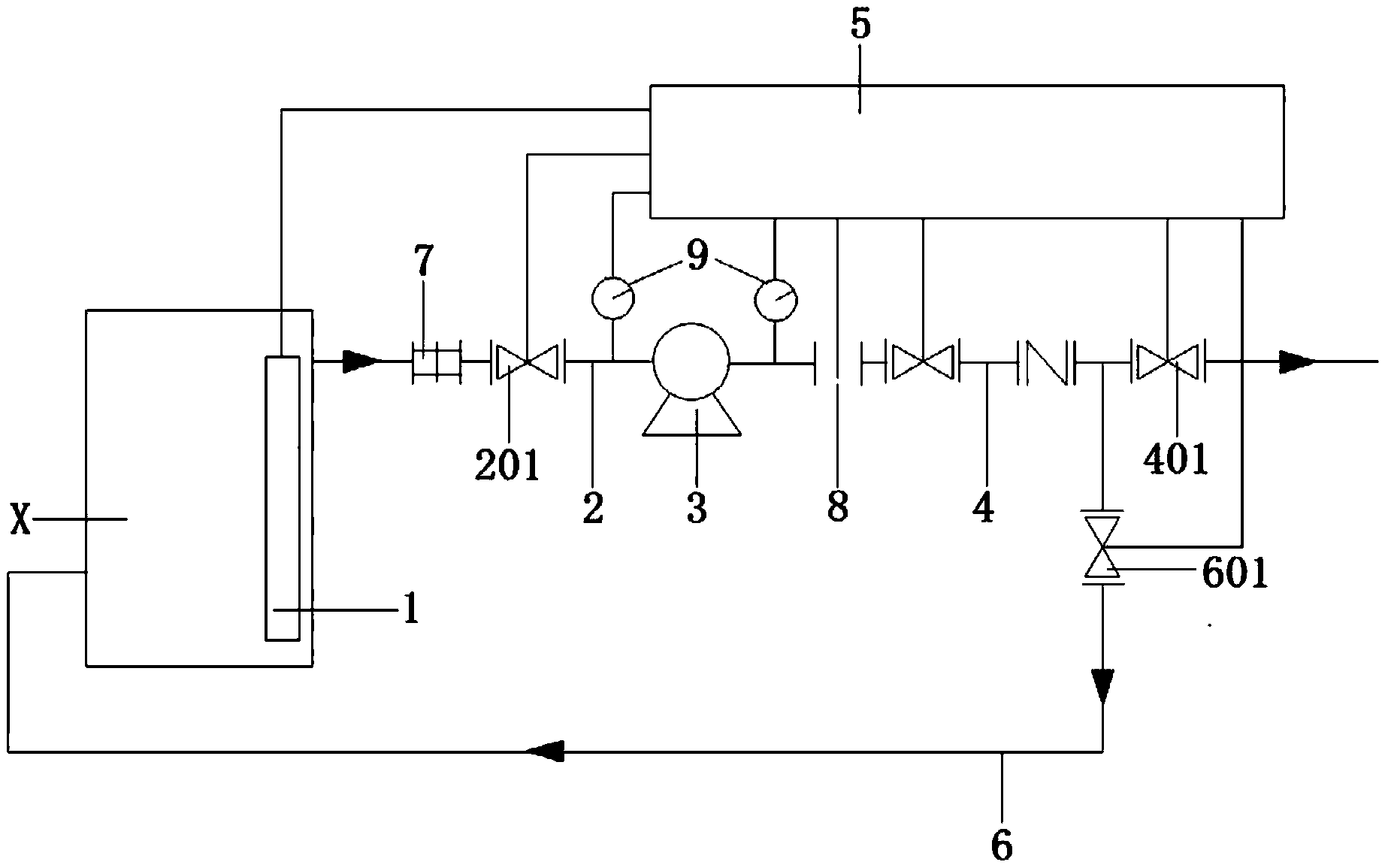

1.一种污水外排系统，其特征在于，所述系统包括：液位计(1)、第一输水管(2)、输水泵(3)、第二输水管(4)、控制单元(5)、回注管线(6);
所述液位计(1)用于监控污水池(X)内的水位;
所述第一输水管(2)、所述输水泵(3)、所述第二输水管(4)顺次连接，且所述第一输水管(2)与所述污水池(X)连通;
所述第一输水管(2)上设置有第一阀门(201)，所述第二输水管(4)上设置有第二阀门(401);
所述控制单元(5)同时与所述液位计(1)和所述输水泵(3)电性连接，用于接收所述液位计(1)测得的水位信息，并根据所述水位信息发出指令控制所述输水泵(3)的运行;
所述回注管线(6)一端与所述污水池(X)连通，另一端与所述第二输水管(4)连接，且，所述回注管线(6)与所述第二输水管(4)的连接点位于所述第二阀门(401)的上游;
所述回注管线(6)上设置有第三阀门(601)。
2.根据权利要求1所述的系统，其特征在于，所述第一阀门(201)、所述第二阀门(401)、所述第三阀门(601)均为电控阀门，且均与所述控制单元(5)电性连接。
3.根据权利要求1所述的系统，其特征在于，所述第一输水管(2)上设置有除垢设备(7)。
4.根据权利要求1所述的系统，其特征在于，所述第二输水管(4)上设置有与所述控制单元(5)电性连接的流量计(8)。
5.根据权利要求1所述的系统，其特征在于，所述第一输水管(2)与所述第二输水管(4)上均设置有压力变送器(9);
所述压力变送器(9)与所述控制单元(5)电性连接。
6.根据权利要求1所述的系统，其特征在于，所述液位计(1)为雷达液位计。
7.根据权利要求1所述的系统，其特征在于，所述输水泵(3)为离心泵。
说明书
一种污水外排系统
技术领域
本实用新型涉及油田设备领域，特别涉及一种污水外排系统。
背景技术
油气生产过程中，不可避免地会产生来自地层的污水。为减少污水对环境的影响，各油气井产生的污水集中运输至污水池中进行降污处理。污水池内的水位达到一定高度时，需要将处理后的污水排出，以便后续污水的流入。
现有技术通过人工监控污水池内的水位，在水位达到预设高度时，工作人员利用水泵抽水进行污水排放。
设计人发现现有技术至少存在以下问题：
污水排放过程手动进行，劳动强度较大。
实用新型内容
本实用新型实施例提供了一种污水外排系统，可解决上述技术问题。具体技术方案如下：
提供了一种污水外排系统，所述系统包括：液位计、第一输水管、输水泵、第二输水管、控制单元、回注管线;
所述液位计用于监控污水池内的水位;
所述第一输水管、所述输水泵、所述第二输水管顺次连接，且所述第一输水管与所述污水池连通;
所述第一输水管上设置有第一阀门，所述第二输水管上设置有第二阀门;
所述控制单元同时与所述液位计和所述输水泵电性连接，用于接收所述液位计测得的水位信息，并根据所述水位信息发出指令控制所述输水泵的运行;
所述回注管线一端与所述污水池连通，另一端与所述第二输水管连接，且，所述回注管线与所述第二输水管的连接点位于所述第二阀门的上游;
所述回注管线上设置有第三阀门。
在一种可能的设计中，所述第一阀门、所述第二阀门、所述第三阀门均为电控阀门，且均与所述控制单元电性连接。
在一种可能的设计中，所述第一输水管上设置有除垢设备。
在一种可能的设计中，所述第二输水管上设置有与所述控制单元电性连接的流量计。
在一种可能的设计中，所述第一输水管与所述第二输水管上均设置有压力变送器;
所述压力变送器与所述控制单元电性连接。
在一种可能的设计中，所述液位计为雷达液位计。
在一种可能的设计中，所述输水泵为离心泵。
本实用新型实施例提供的技术方案带来的有益效果是：
本实用新型实施例提供的污水外排系统能够在污水池内的水位达到预设排放阈值时，输水泵在控制单元的调控下自动运行进行污水排放，避免污水在污水池内蓄积影响后续污水的流入。污水排放过程自动进行，降低了劳动强度。且通过设置回注管线，可以在无需外排污水时定期运行污水外排系统，有利于各部件的保养。通过控制第一阀门、第二阀门、第三阀门的启闭，能够对污水流动路径进行控制，且便于对各部件进行分段检修和更换等，并能在污水外排过程结束后，避免杂物入侵。
