申请日2018.04.03
公开(公告)日2019.01.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种集厌氧、好氧于一体的污水处理装置，包括调节池、厌氧生物滤池、曝气生物滤池和消毒池通过可移动输水管道依次相连，这四个功能池体均为独立模块。调节池集蓄水和沉淀功能于一体，设有集水槽，节约面积。厌氧生物滤池的生物填料采用生物陶粒，密度小、比表面积、孔隙率大，在厌氧处理过程中产生的污泥可随厌氧出水进入曝气生物滤池，曝气生物滤池运行一定时间后，对滤料进行反冲洗，可有效解决厌氧生物滤池的排泥问题。集成度高，处理效果显著、抗冲击性好，高浓度和低浓度污染物的污染水体均适用，本装置故障少，便于安装、适用、维护及管理。
权利要求书
1.一种集厌氧、好氧于一体的污水处理装置，包括调节池、厌氧生物滤池、曝气生物滤池和消毒池，通过可移动输水管道依次相连，这四个功能池体均为独立模块，调节池集蓄水和沉淀功能于一体，为独立箱体结构，调节池上方设有集水槽，通过移动输水管道与厌氧生物滤池相连，厌氧生物滤池产生的沼气经沼气输出管道输出，厌氧生物滤池处理后的水流可通过输水管道溢流进入曝气生物滤池，曝气生物滤池通过输水管道与消毒池连通，输水管道上设有水泵，曝气生物滤池处理过的水通过水泵经输水管道提升到消毒池中消毒，消毒池中消毒处理后的水经过输水管道排出。
2.如权利要求1所述的一种集厌氧、好氧于一体的污水处理装置，其特征在于：厌氧生物滤池下部设有可拆卸承托层，承托层下方为进水缓冲区，进水缓冲区设有进水管道，承托层上方放置厌氧生物填料，厌氧生物滤池上部设有溢流管道，顶部为沼气输出管道。
3.如权利要求1所述的一种集厌氧、好氧于一体的污水处理装置，其特征在于：所述的曝气生物滤池下部设有可拆卸承托层，承托层下方设有可移动式曝气管道，可移动曝气管道连接风机，承托层上方放置好氧生物填料，曝气生物滤池底部为排水区，排水区设有反冲洗管道和好氧排水管道，反冲洗管道通过反冲洗水泵连接消毒池，好氧排水管道通过提升水泵连接消毒池，曝气生物滤池上部设有反冲洗集水槽，反冲洗集水槽通过可移动输水管道与调节池连接，可移动输水管道设有水泵。
4.如权利要求1所述的一种集厌氧、好氧于一体的污水处理装置，其特征在于：所述消毒池内竖向间隔设有两排消毒池隔板，两排所述消毒池隔板交错固定在所述消毒池侧壁和底壁上，所述消毒池隔板长度大于消毒池体高度的一半，且小于消毒池体高度。
说明书
一种集厌氧、好氧于一体的污水处理装置
技术领域
本实用新型涉及一种新型污水处理装置，尤其涉及一种集厌氧、好氧生物滤池于一体的污水处理装置。
背景技术
现有的污水处理设备普遍占地广，成本高，且以好氧曝气生物反应器为主，污水处理效果一般，运行不稳定，抗冲击性差，维修成本较高，难以持久运行。
厌氧生物滤池主要包括布水系统、填料(反应区)、沼气收集系统、排水系统。此外，有的还具有回流系统。厌氧生物滤池生物固体浓度高，可以承担较高的有机负荷;生物固体停留时间长，抗冲击负荷能力较强;启动时间短，停止运行后再启动比较容易;不需污泥回流;运行管理方便。但在运行过程中产生SS容易发生堵塞，维护成本较高。
曝气生物滤池是集生物氧化、过滤和截留悬浮固体于一体的新工艺，主要用于城镇污水处理厂悬浮物、氨氮和总氮、COD、总磷等的处理。从工程运行分析，对悬浮物以及低浓度的COD、氨氮的去除率效果较为显著，但对于总氮以及高浓度的COD、氨氮去除效果相对较差，出水指标难以达到要求。
实用新型内容
为解决现有污水处理一体化设备所存在的部分指标处理效果差，系统运行不稳定及抗冲击性差等问题，本实用新型的目的在于提供一种处理效果显著、集成度高、抗冲击性好的污水处理一体装置。
为了解决上述技术问题，本实用新型提供的技术方案是：

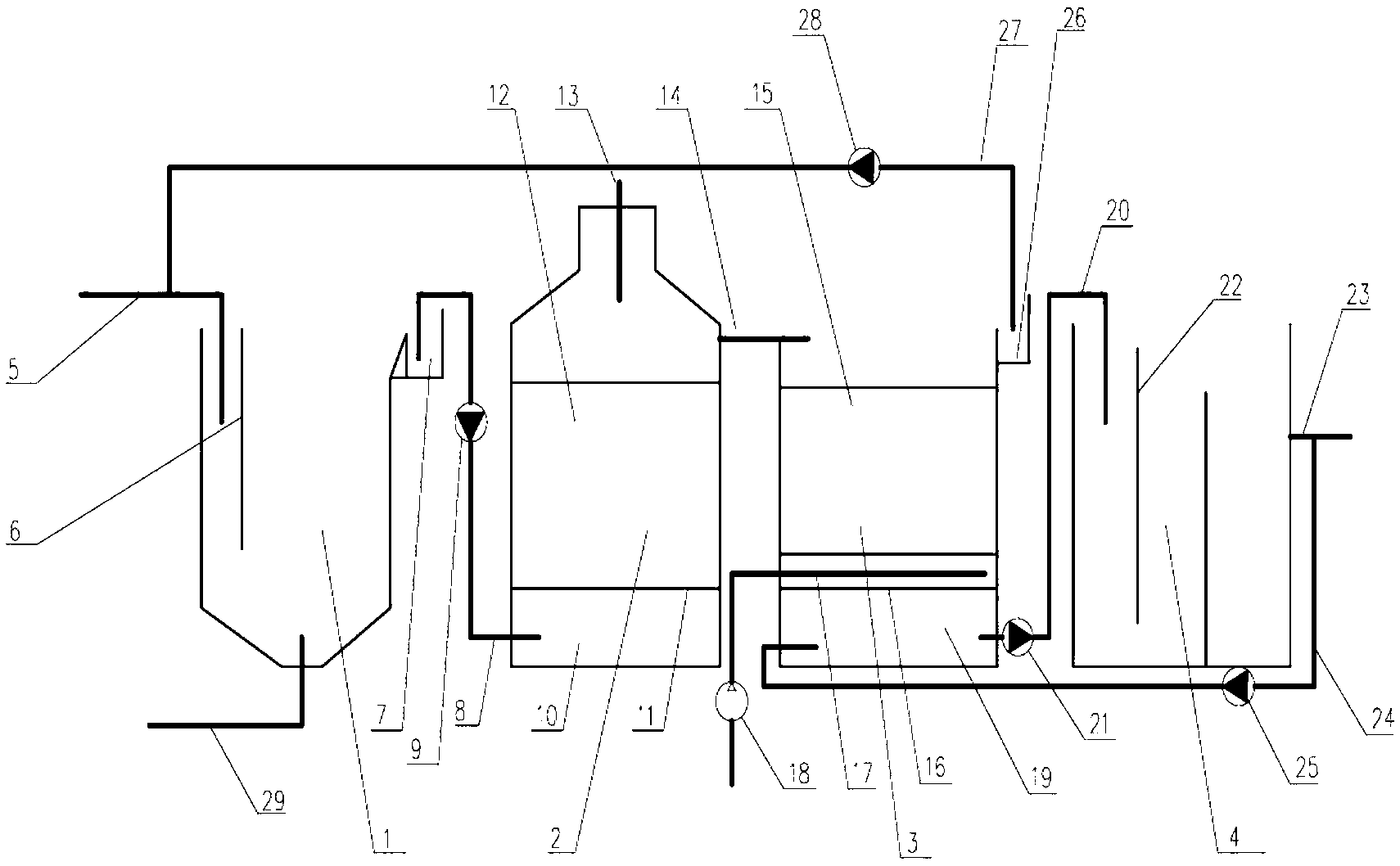

一种集厌氧、好氧于一体的污水处理装置，包括依次相连的调节池、厌氧生物滤池、曝气生物滤池、消毒池。
所述的调节池集蓄水和沉淀功能于一体，为独立箱体结构，所述调节池远离所述厌氧生物滤池的侧壁上方设有进水管道，所述的调节池底部设有排泥管道，连接所述厌氧生物滤池的侧壁上方设有集水槽，通过移动输水管道与所述的厌氧生物滤池相连，移动输水管道设有水泵。
所述的厌氧生物滤池下部设有可拆卸承托层，承托层下方为进水缓冲区，进水缓冲区设有进水管道，承托层上方放置厌氧生物填料，厌氧生物滤池上部设有溢流管道，顶部为沼气输出管道。
所述的曝气生物滤池下部设有可拆卸承托层，承托层下方设有可移动式曝气管道，可移动曝气管道连接风机，承托层上方放置好氧生物填料，曝气生物滤池底部为排水区，排水区设有反冲洗管道和好氧排水管道，反冲洗管道通过反冲洗水泵连接消毒池，好氧排水管道通过提升水泵连接消毒池，曝气生物滤池上部设有反冲洗集水槽，反冲洗集水槽通过可移动输水管道与调节池连接，可移动输水管道设有水泵。
所述消毒池内竖向间隔设有两排消毒池隔板，两排所述消毒池隔板交错固定在所述消毒池侧壁和底壁上，所述消毒池隔板长度大于消毒池体高度的一半，且小于消毒池体高度。
本实用新型的有益效果是，本实用新型分为四个独立模块，调节池、厌氧生物滤池、曝气生物滤池和消毒池，模块化设计，便于安装、维护和管理。调节池集蓄水和沉淀功能于一体，设有集水槽，节约面积。厌氧生物滤池的生物填料采用生物陶粒，密度小、比表面积、孔隙率大，在厌氧处理过程中产生的污泥可随厌氧出水进入曝气生物滤池，曝气生物滤池运行一定时间后，对滤料进行反冲洗，可有效解决厌氧生物滤池的排泥问题。本实用新型可根据污水中污染物的浓度选择是否使用厌氧生物滤池模块，通过本技术方案，可以有效去除污水中的悬浮物，高效降解污水中的COD、氨氮、总氮和总磷等。
