申请日2018.04.03
公开(公告)日2019.01.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市污水处理系统，涉及污水处理技术领域，其技术方案要点是：包括依次连接有用于拦截城市污水中大块杂质的格栅、用于沉淀污泥及细砂的沉砂池、用生物方法处理污水的生物池、进一步通过化学方法处理污水的化学池以及用于杀死处理后污水中病原性微生物的消毒池;通过格栅、沉砂池的初次处理，生物池的二次处理以及化学池的深度处理，再经过消毒池的消毒，使得城市污水快速达标排放，具有提高城市污水处理效率，实现水资源循环利用的效果。
权利要求书

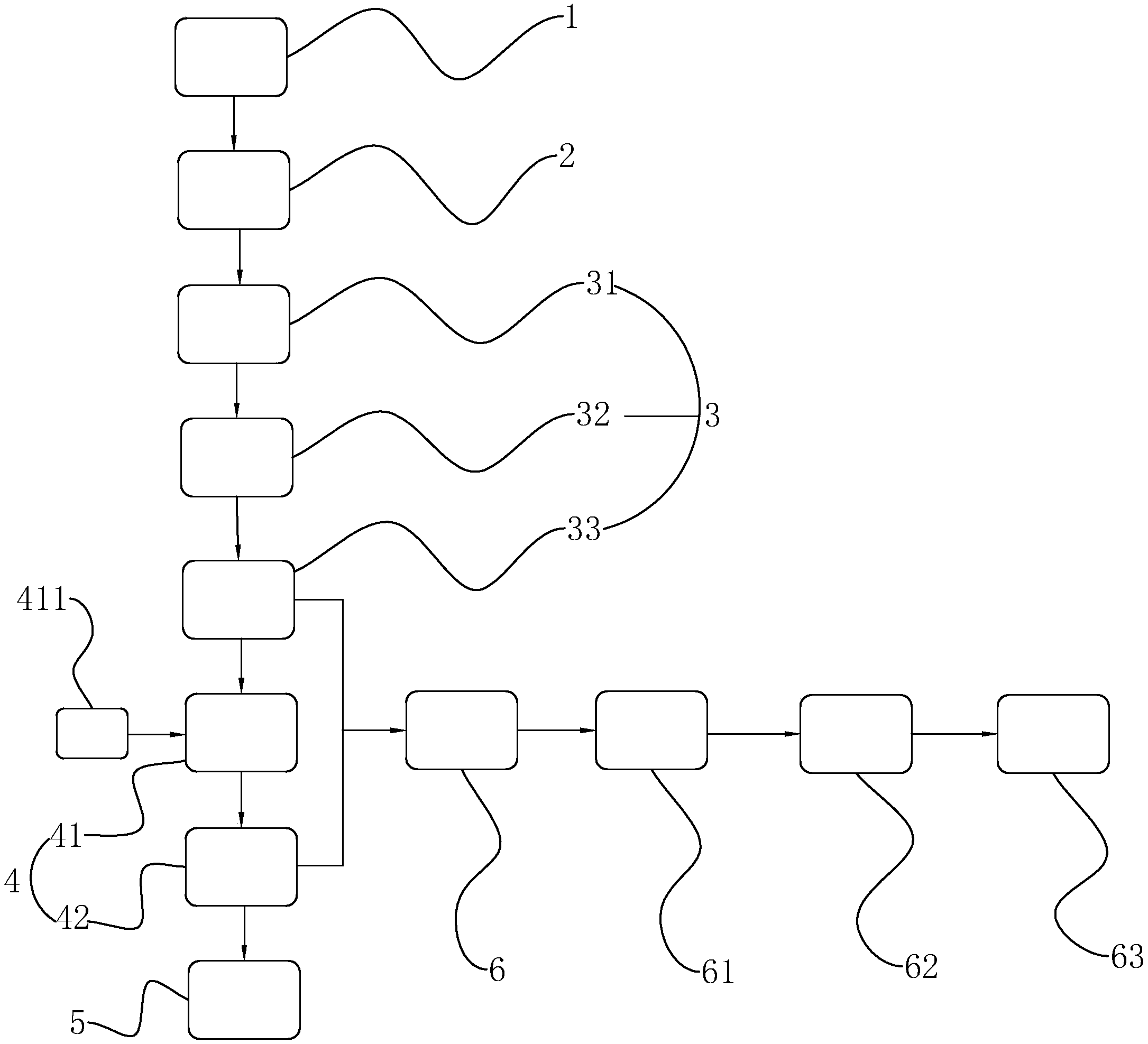

1.一种城市污水处理系统，其特征在于：包括依次连接有用于拦截城市污水中大块杂质的格栅(1)、用于沉淀污泥及细砂的沉砂池(2)、用生物方法处理污水的生物池(3)、进一步通过化学方法处理污水的化学池(4)以及用于杀死处理后污水中病原性微生物的消毒池(5)，所述生物池(3)包括用于将城市污水中的有机物转化成无机物的厌氧生物反应器(31)、生物滤池(32)以及沉淀池(33)，所述厌氧生物反应器(31)与所述沉砂池(2)相连，所述沉淀池(33)与所述化学池(4)相连，所述生物滤池(32)位于所述厌氧生物反应器(31)与沉淀池(33)之间。
2.根据权利要求1所述的一种城市污水处理系统，其特征在于：所述化学池(4)包括混凝沉淀池(41)以及过滤池(42)，所述混凝沉淀池(41)连接有加药装置(411)，且与所述沉淀池(33)连接，所述过滤池(42)连接所述消毒池(5)。
3.根据权利要求2所述的一种城市污水处理系统，其特征在于：所述加药装置(411)放置有混凝剂聚合氯化铝。
4.根据权利要求1所述的一种城市污水处理系统，其特征在于：所述城市污水处理系统还设置有污泥池(6)，所述沉砂池(2)、生物池(3)以及化学池(4)排出的污泥均汇集于所述污泥池(6)内进行进一步处理。
5.根据权利要求4所述的一种城市污水处理系统，其特征在于：所述污泥池(6)连接有用于污泥浓缩处理的浓缩池(61)，所述浓缩池(61)连接有用于消化污泥的消化池(62)，所述消化池(62)连接有用于污泥脱水的脱水机房(63)，所述浓缩池(61)的上清液以及所述脱水机房(63)的滤液汇流后回流于所述生物池(3)进行二次污水处理。
6.根据权利要求1所述的一种城市污水处理系统，其特征在于：所述消毒池(5)设置有用于排放达标城市污水的达标排放口。
7.根据权利要求1所述的一种城市污水处理系统，其特征在于：所述格栅(1)包括粗格栅(1)以及设置于粗格栅(1)下层细格栅(1)。
说明书
一种城市污水处理系统
技术领域
本实用新型涉及污水处理技术领域，更具体地说，它涉及一种城市污水处理系统。
背景技术
城市污水是指通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水。城市污水中含有四类普遍存在的污染物：悬浮物、病原体、需氧有机物以及植物营养素，随污染源的不同还可能含有多种无机污染物和有机污染物，如氟、砷、重金属、酚、氰、有机氯农药、多氯联苯、多环芳烃等。如果城市污水不经处理就排入地面水体，会使河流、湖泊受到污染。但城市污水水量非常大，如全部进行污水二级处理，投资极大。因此，结合具体情况研究经济有效的处理措施，是环境保护的重大课题之一。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种城市污水处理系统，具有提高城市污水处理效率，实现水资源循环利用的效果。
为实现上述目的，本实用新型提供了如下技术方案：
一种城市污水处理系统，包括依次连接有用于拦截城市污水中大块杂质的格栅、用于沉淀污泥及细砂的沉砂池、用生物方法处理污水的生物池、进一步通过化学方法处理污水的化学池以及用于杀死处理后污水中病原性微生物的消毒池，生物池包括用于将城市污水中的有机物转化成无机物的厌氧生物反应器、生物滤池以及沉淀池，所述厌氧生物反应器与所述沉砂池相连，所述沉淀池与所述化学池相连，所述生物滤池位于所述厌氧生物反应器与沉淀池之间。
如此设置，城市污水进入格栅，一些较大的杂质被拦截除去，然后经沉砂池处理，城市污水中的污泥及细砂被沉降下来进入污泥池进行污泥处理，经处理后的城市污水再通入生物池，借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得到净化，从而降低污水中的有机物和营养物质;在厌氧生物反应器中利用厌氧微生物把有机物转化为有机酸，甲烷菌再把有机酸分解为甲烷、二氧化碳和氢气等，生物滤池则采用曝气的方式为污水中好氧微生物提供活动能源，促进好氧微生物的分解活动，使污水得到净化;经厌氧生物反应器和生物滤池处理过的城市污水再经沉淀池沉淀，所得污泥进入污泥池进一步处理，所得处理后的污水进入化学池进行后续深度处理。经生物池处理后的城市污水进入化学池深度处理，在混凝剂的作用下，使污水中的胶体和细微悬浮物凝聚成絮凝体，从而分离除去，可以降低原水的浊度、色度等水质的感观指标，又可以去除多种有毒有害污染物，深度处理后的城市污水再经过消毒池，可以杀死处理后污水中病原性微生物，从而达标排放，节约资源。
进一步设置：化学池包括混凝沉淀池以及过滤池，所述混凝沉淀池连接有加药装置，且与所述沉淀池连接，所述过滤池连接所述消毒池。
如此设置，污水进入混凝沉淀池中，在加药装置中混凝剂的作用下，使污水中的胶体和细微悬浮物凝聚成絮凝体，再在过滤池中将其分离除去，所得污水再进入消毒池处理。
进一步设置：加药装置放置有混凝剂聚合氯化铝。
如此设置，聚合氯化铝是一种无机高分子混凝剂，主要通过压缩双层、吸附电中和、吸附架桥、沉淀物网捕等机理作用，使水中细微悬浮粒子和胶体离子脱稳，聚集、絮凝、混凝、沉淀，达到净化处理效果。
进一步设置：城市污水处理系统还设置有污泥池，所述沉砂池、生物池以及化学池排出的污泥均汇集于所述污泥池内进行进一步处理。
如此设置，便于将沉砂池、生物池以及化学池排出的污泥全部汇集起来进行进一步处理。
进一步设置：污泥池连接有用于污泥浓缩处理的浓缩池，所述浓缩池连接有用于消化污泥的消化池，所述消化池连接有用于污泥脱水的脱水机房，所述浓缩池的上清液以及所述脱水机房的滤液汇流后回流于所述生物池进行二次污水处理。
如此设置，污泥池中的污泥在浓缩池中被浓缩，再经过消化池中的厌氧生物处理，污泥中的有机物被降解为沼气和稳定的污泥，消化产生的沼气可用于能源的燃烧或者发电，稳定的污泥再进入脱水机房进行脱水处理，处理后的污泥可填埋、农用、焚烧或者沤肥，浓缩及脱水后的滤液可回流到生物池进行二次处理。
进一步设置：消毒池设置有用于排放达标城市污水的达标排放口。
如此设置，便于将处理好的城市污水进行合理排放，为后续污水处理做准备。
进一步设置：格栅包括粗格栅以及设置于粗格栅下层细格栅。
如此设置，城市污水通过格栅中的粗格栅进行较大体积悬浮物的过滤，再经过细格栅进行二次过滤，分两次过滤可提高污水中悬浮物的过滤效果。
通过采用上述技术方案，本实用新型相对现有技术相比，具有以下优点：通过格栅、沉砂池的初次处理，生物池的二次处理以及化学池的深度处理，再经过消毒池的消毒，使得城市污水快速达标排放，具有提高城市污水处理效率，实现水资源循环利用的效果。
