申请日2018.04.03
公开(公告)日2019.01.11
IPC分类号C02F9/04; C02F101/20; C02F101/22
摘要
本实用新型公开了一种含铬废水处理系统，涉及污水处理技术领域，其技术方案要点是：包括依次连接有用于收集含铬废水的集水井、用于调节含铬废水pH值的pH调节池、用于将铬离子还原的还原反应池、用于将还原后的铬离子进行沉淀的沉淀反应池以及用于过滤沉淀物的过滤池，还原反应池连接有用于添加还原剂的加药装置，加药装置内部设置有搅拌装置;通过pH调节池创造酸性条件，还原反应池的初级处理，沉淀反应池的二次处理以及过滤池的再次处理，具有提高含铬废水处理效率，避免二次污染，实现水资源循环利用的效果。
权利要求书

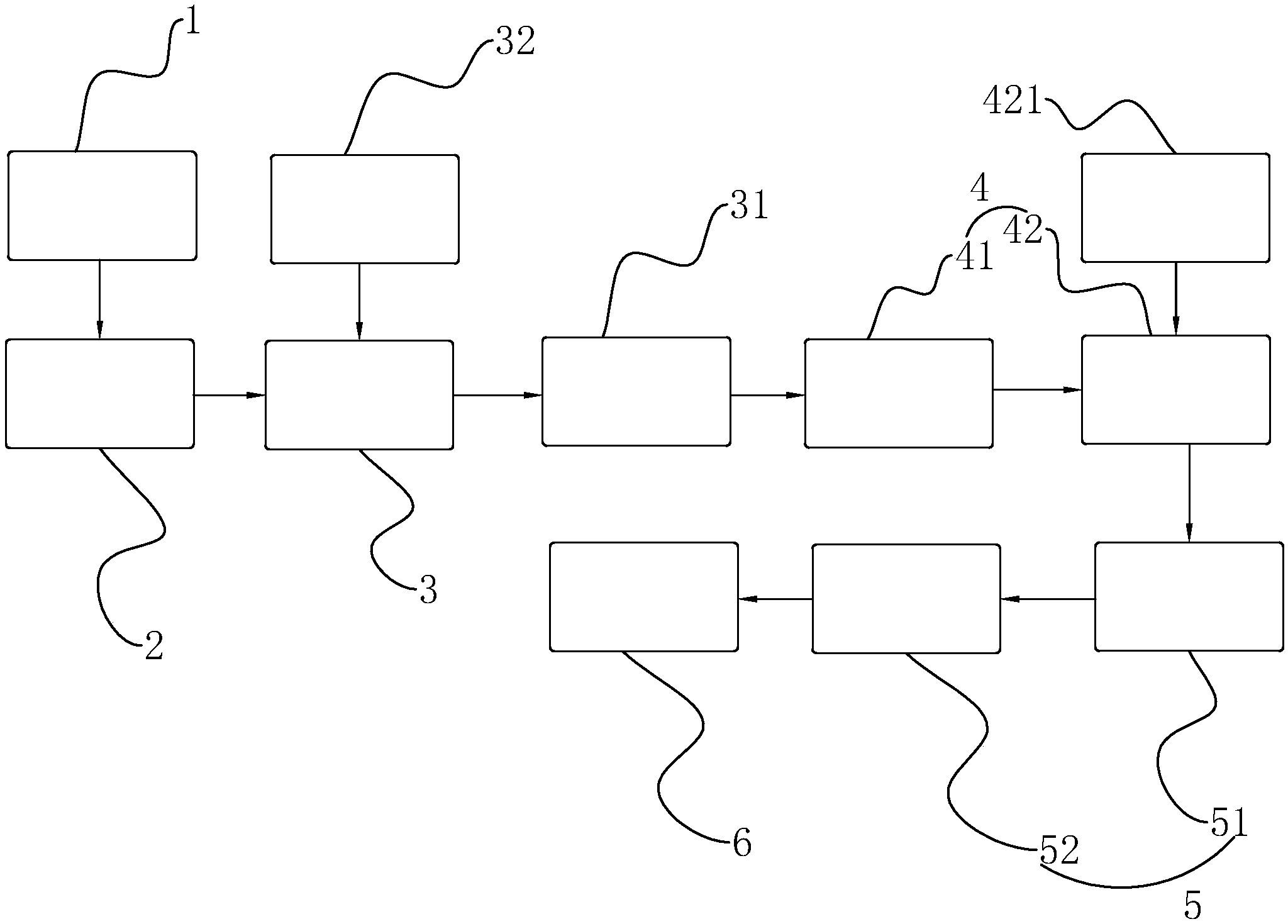

1.一种含铬废水处理系统，其特征在于：包括依次连接有用于收集含铬废水的集水井(1)、用于调节含铬废水pH值的pH调节池(2)、用于将铬离子还原的还原反应池(3)、用于将还原后的铬离子进行沉淀的沉淀反应池(4)以及用于过滤沉淀物的过滤池(5), 所述还原反应池(3)连接有用于添加还原剂的加药装置(32)，所述加药装置(32)内部设置有搅拌装置。
2.根据权利要求1所述的一种含铬废水处理系统，其特征在于：所述加药装置(32)放置有用于将含铬废水还原成无二次污染的物质的强还原剂水合肼。
3.根据权利要求1所述的一种含铬废水处理系统，其特征在于：所述还原反应池(3)还连接有用于调节酸度的中和池(31)，所述中和池(31)与所述沉淀反应池(4)相连。
4.根据权利要求1所述的一种含铬废水处理系统，其特征在于：所述沉淀反应池(4)依次包括用于沉淀重金属离子的沉淀池(41)以及用于废水混凝的混凝池(42)，所述混凝池(42)连有药箱(421)。
5.根据权利要求4所述的一种含铬废水处理系统，其特征在于：所述药箱放置有混凝剂聚丙烯酰胺。
6.根据权利要求1所述的一种含铬废水处理系统，其特征在于：所述过滤池(5)包括依次连接的用于初次过滤的砂碳滤系统(51)以及用于二次过滤的超滤系统(52)。
7.根据权利要求6所述的一种含铬废水处理系统，其特征在于：所述超滤系统(52)连接有用于除去废水中微粒、有机物质、胶体物以及减轻离子交换树脂污染的反渗透系统(6)。
说明书
一种含铬废水处理系统
技术领域
本实用新型涉及污水处理技术领域，更具体地说，它涉及一种含铬废水处理系统。
背景技术
现在我国工业飞速发展，但工业现代化的同时，也造成环境的严重污染，如工业废气，废水的污染等，于是，对工业废水处理变得非常重要。然而，工业废水特别是电镀废水，水质复杂，成分不易控制，其中含有铬、铜、镉、锌、金、银、钯、铂、铑、镍等重金属和氰化物等毒性较大，有些属于致癌、致畸、致突变的剧毒物质，如果直接排放，对人类的危害极大。
电镀废水中六价铬可引起肺癌、肠胃道疾病和贫血，并会在骨、脾和肝脏内蓄积。现有的对含铬电镀废水的处理装置存在处理效率低下、易产生二次污染。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种含铬废水处理系统，具有提高其处理效率、降低二次污染的效果。
为实现上述目的，本实用新型提供了如下技术方案：
一种含铬废水处理系统，依次连接有用于收集含铬废水的集水井、用于调节含铬废水pH值的pH调节池、用于将铬离子还原的还原反应池、用于将还原后的铬离子进行沉淀的沉淀反应池以及用于过滤沉淀物的过滤池，所述还原反应池连接有用于添加还原剂的加药装置，所述加药装置内部设置有搅拌装置。
如此设置，将含铬废水通入集水井，再通过在pH调节池加入酸性物质调节含铬废水的pH至4以下，此时废水中的铬主要以Cr2O72-离子形式存在，然后在还原反应池中添加还原剂，且还原剂在加药装置中进行预处理，同时通过搅拌装置对加药装置内的药剂进行混合搅拌，使得反应更加充分，促使还原更加完全，以提高污水的处理效果;添加的还原剂可以将剧毒的六价铬离子还原为毒性较弱的三价铬离子，再在沉淀反应池中加入碱性沉淀剂使得三价铬离子以沉淀物形式存在，通过过滤池将沉淀物过滤掉，即完成对含铬废水的处理。
进一步设置：所述加药装置放置有用于将含铬废水还原成无二次污染的物质的强还原剂水合肼。
如此设置，水合肼是一种强还原剂，反应后生成的氮气和水均无污染，且能将剧毒的六价铬离子全部还原为毒性较弱的三价铬离子，以便进行后续的沉淀处理。
进一步设置：所述还原反应池还连接有用于调节酸度的中和池，所述中和池与所述沉淀反应池相连。
如此设置，由于三价铬离子在弱碱性条件下更有利于离子的沉淀，因此还原后的废水通常要先进行中和处理。
进一步设置：所述沉淀反应池依次包括用于沉淀重金属离子的沉淀池以及用于废水混凝的混凝池，所述混凝池连有药箱。
如此设置，通过在沉淀池中添加氢氧化钙，以便将废水中的重金属离子，尤其是三价铬离子转化为氢氧化物沉淀，再通过混凝池的作用使废水中的胶体和细微悬浮物凝聚成絮凝体，从而分离除去，可以降低原水的浊度、色度等水质的感观指标，又可以去除多种有毒有害污染物。
进一步设置：所述药箱放置有混凝剂聚丙烯酰胺。
如此设置，聚丙烯酰胺为水溶性高分子聚合物，不溶于大多数有机溶剂，具有良好的絮凝性，可以降低液体之间的摩擦阻力，促进废水中固体物的沉降，使水澄清。
进一步设置：所述过滤池包括依次连接的用于初次过滤的砂碳滤系统以及用于二次过滤的超滤系统。
如此设置，砂碳滤系统作为第一层过滤系统，有利于将废水中的固体沉淀物除去，超滤系统作为第二层过滤系统，能彻底滤除水中的细菌、铁锈、胶体等有害物质，保留水中原有的微量元素和矿物质。
进一步设置：所述超滤系统连接有用于除去废水中微粒、有机物质、胶体物以及减轻离子交换树脂污染的反渗透系统。
如此设置，便于将处理后的废水分为淡水和浓水，淡水可以回收利用，浓水可以达标排放。
通过采用上述技术方案，本实用新型相对现有技术相比，具有以下优点：通过pH调节池创造酸性条件，还原反应池的初级处理，沉淀反应池的二次处理以及过滤池的再次处理，具有提高含铬废水处理效率，避免二次污染，实现水资源循环利用的效果。
