申请日2018.04.02
公开(公告)日2018.08.21
IPC分类号C02F9/08
摘要
本发明公开了一种环保高效污水过滤系统，包括固定板，固定板上端设有初级污水处理箱，初级污水处理箱上固定设有进水管和第一连接管，第一连接管底端伸入到初级污水处理箱内与U型块固定连接，U型块内固定设有导管，导管与第一连接管相通连接，导管底端穿出U型块与吸污口固定连接。本发明不在需要大量人工清理，采用污泥泵吸取污水池底部的淤泥，快捷高效的保证污水池底部每一个区域都能被吸取到，而且还能有效的收集污泥进行处理，通过真空泵的负压使水通过过滤板的速度加快，过滤效率提高，省时省力，此装置结构简单，制作成本低廉，适合普及推广，并且最后经过紫外线灯杀菌处理，保证了污水过滤后可以进行再利用，有效的节约资源消耗。
权利要求书

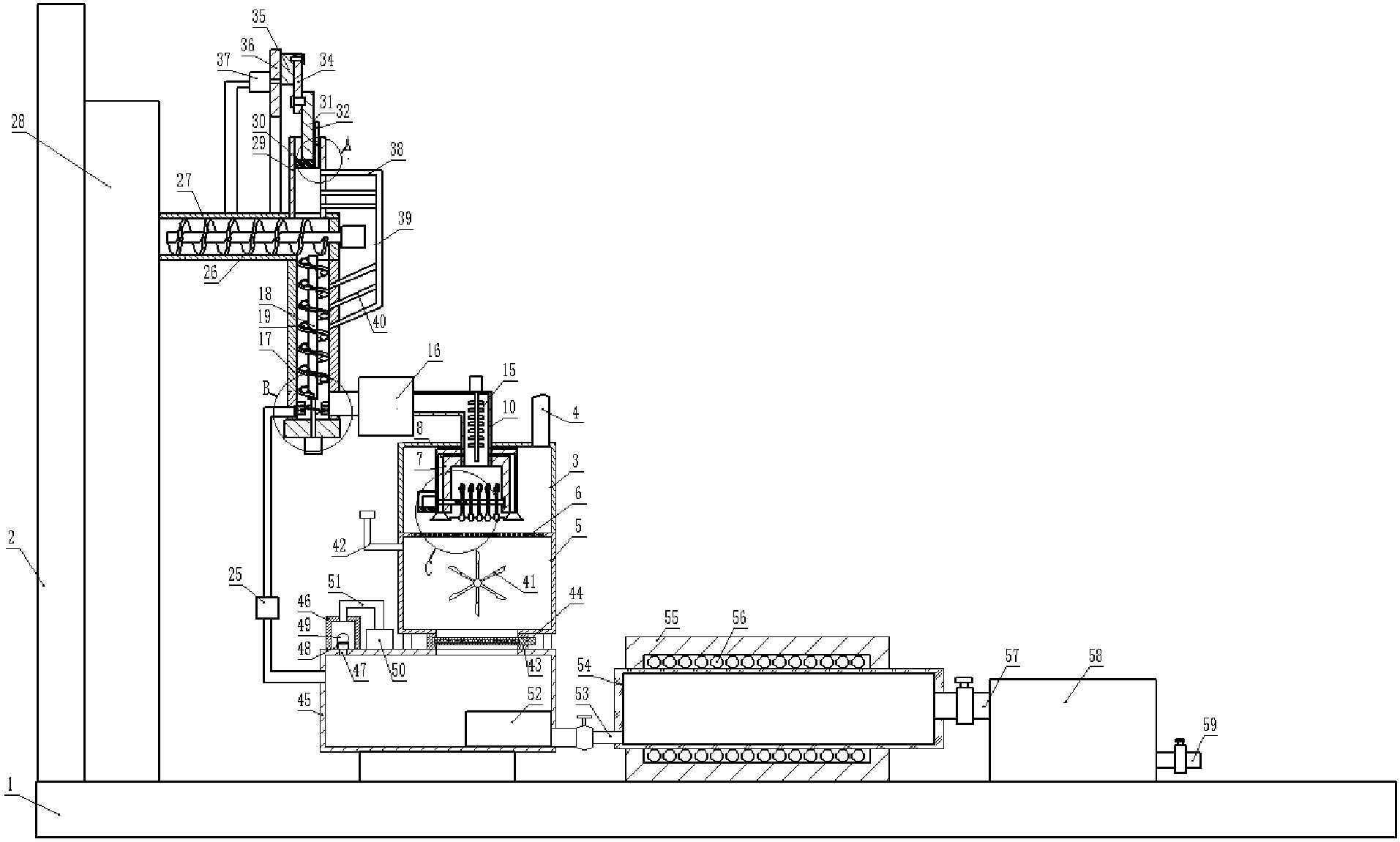

1.一种环保高效污水过滤系统，其特征在于：包括固定板(1)，所述固定板(1)上端设有初级污水处理箱(3)，所述初级污水处理箱(3)上固定设有进水管(4)和第一连接管(10)，所述第一连接管(10)底端伸入到初级污水处理箱(3)内与U型块(7)固定连接，所述U型块(7)内固定设有导管(8)，导管(8)与第一连接管(10)相通连接，所述导管(8)底端穿出U型块(7)与吸污口(9)固定连接，所述U型块(7)上旋转连接有转动轴(11)，转动轴(11)一侧穿过U型块(7)侧壁与电机(12)输出端固定连接，所述电机(12)外固定设有防护罩(13)，所述转动轴(11)上固定设有多个勺型搅拌杆(14)，所述第一连接管(10)内设有搅拌杆(15)，搅拌杆(15)顶端穿出第一连接管(10)与电机输出端固定连接，所述第一连接管(10)上固定设有污泥泵(16)。
2.根据权利要求1所述的一种环保高效污水过滤系统，其特征在于：所述第一连接管(10)另一端与处理管(17)一侧固定连接，所述处理管(17)内设有第一螺旋输送杆(18)，第一螺旋输送杆(18)的叶片上固定设有通孔(19)，所述第一螺旋输送杆(18)底端与螺旋叶片(20)固定连接，所述螺旋叶片(20)上对称固定设有清理刷(21)，所述螺旋叶片(20)的转动轴穿出处理管(17)与第一电机(22)输出端固定连接，所述处理管(17)顶端固定连接有横管(26)，横管(26)内设有第二螺旋输送杆(27)，所述第二螺旋输送杆(27)转动轴穿出横管(26)一侧壁与电机输出端固定连接，所述横管(26)另一端与废物收集箱(28)固定连接，所述废物收集箱(28)固定安装在支撑板(2)上，所述支撑板(2)底端与固定板(1)顶面固定连接。
3.根据权利要求2所述的一种环保高效污水过滤系统，其特征在于：所述横管(26)顶端固定连接有竖管(29)，竖管(29)内滑动设有活塞(30)，所述活塞(30)顶端固定连接有活塞杆(31)，所述活塞(30)上设有气管(32)，气管(32)内固定设有单向阀(33)，所述活塞杆(31)与摆动杆(34)通过螺栓铰接，所述摆动杆(34)通过螺栓与转动杆(35)铰接，所述转动杆(35)通过转轴与圆盘(36)旋转连接，转轴与第二电机(37)输出端固定连接，所述第二电机(37)通过固定杆与横管(26)固定连接，所述竖管(29)侧端固定连接有多个出气管(38)，出气管(38)与连接气管(39)固定连接，所述连接气管(39)下端与多个第一进气管(40)固定连接，所述第一进气管(40)另一端与处理管(17)固定连接。
4.根据权利要求1所述的一种环保高效污水过滤系统，其特征在于：所述初级污水处理箱(3)底端与次级污水处理箱(5)固定连接，所述初级污水处理箱(3)与次级污水处理箱(5)之间固定设有孔板(6)，所述次级污水处理箱(5)内旋转连接有多个旋转杆(41)，旋转杆(41)与电机输出端固定连接，所述次级污水处理箱(5)侧壁上固定设有第二进气管(42)，第二进气管(42)上固定设有过滤网。
5.根据权利要求2、4所述的一种环保高效污水过滤系统，其特征在于：所述次级污水处理箱(5)底端通过连接筒(44)与储液箱(45)固定连接，所述连接筒(44)内滑动连接有过滤板(43)，所述储液箱(45)顶端固定设有箱体(46)，所述箱体(46)与储液箱(45)之间设有吸气口(47)，吸气口(47)上端设有与箱体(46)内壁固定的环形架(48)，环形架(48)上端放置有圆球(49)，储液箱(45)上端固定有真空泵(50)，所述真空泵(50)通过管道(51)与箱体(46)的顶部连通，所述储液箱(45)侧端固定连接有回流管(23)，回流管(23)上固定设有吸水泵(25)，所述回流管(23)顶端与处理管(17)固定连接，所述回流管(23)与回流管(23)连接处固定设有过滤网(24)，所述储液箱(45)内固定安装有水泵(52)，所述储液箱(45)另一侧底端固定连接有第一连接导管(53)，第一连接导管(53)上设有截止阀。
6.根据权利要求5所述的一种环保高效污水过滤系统，其特征在于：所述第一连接导管(53)另一端与杀菌箱(54)固定连接，所述杀菌箱(54)采用玻璃钢制成，所述杀菌箱(54)固定外套有套桶(55)，所述套桶(55)内壁与杀菌箱(54)外壁之间固定设有多个紫外线灯(56)，所述杀菌箱(54)另一端通过第二连接导管(57)与回收箱(58)固定连接，第二连接导管(57)上设有截止阀，所述回收箱(58)上固定设有排液管(59)，排液管(59)上固定设有截止阀。
说明书
一种环保高效污水过滤系统
技术领域
本发明涉及污水过滤领域，具体涉及一种环保高效污水过滤系统。
背景技术
污水处理是水资源回收再利用，或者达标排放的重要环节，污水中常常有大量的固体垃圾混杂在其中，首先需要对其进行固液分离，然后再进行初步的杀菌消毒处理，或者过滤杂质处理，达到一定的标准才能进行排放或者回收利用，现有的污水处理装置结构复杂，过滤所需耗材的价格昂贵，使用后运行成本十分的高，不适合进行推广普及。在工作过程中，污泥容易积累在污水处理装置内，若不及时进行清理往往会导致整个污水处理达不到指定的指标，目前对污水处理池的清理，主要是依靠人工来完成，操作不方便，工作强度大，同时工作效率低，耗费劳动力。
发明内容
为了解决上述存在的问题，本发明提供一种环保高效污水过滤系统。
本发明是通过以下技术方案实现：
一种环保高效污水过滤系统，包括固定板，所述固定板上端设有初级污水处理箱，所述初级污水处理箱上固定设有进水管和第一连接管，所述第一连接管底端伸入到初级污水处理箱内与U型块固定连接，所述U型块内固定设有导管，导管与第一连接管相通连接，所述导管底端穿出U型块与吸污口固定连接，所述U型块上旋转连接有转动轴，转动轴一侧穿过U型块侧壁与电机输出端固定连接，所述电机外固定设有防护罩，所述转动轴上固定设有多个勺型搅拌杆，所述第一连接管内设有搅拌杆，搅拌杆顶端穿出第一连接管与电机输出端固定连接，所述第一连接管上固定设有污泥泵。
进一步的，优选的，所述第一连接管另一端与处理管一侧固定连接，所述处理管内设有第一螺旋输送杆，第一螺旋输送杆的叶片上固定设有通孔，所述第一螺旋输送杆底端与螺旋叶片固定连接，所述螺旋叶片上对称固定设有清理刷，所述螺旋叶片的转动轴穿出处理管与第一电机输出端固定连接，所述处理管顶端固定连接有横管，横管内设有第二螺旋输送杆，所述第二螺旋输送杆转动轴穿出横管一侧壁与电机输出端固定连接，所述横管另一端与废物收集箱固定连接，所述废物收集箱固定安装在支撑板上，所述支撑板底端与固定板顶面固定连接。
进一步的，优选的，所述横管顶端固定连接有竖管，竖管内滑动设有活塞，所述活塞顶端固定连接有活塞杆，所述活塞上设有气管，气管内固定设有单向阀，所述活塞杆与摆动杆通过螺栓铰接，所述摆动杆通过螺栓与转动杆铰接，所述转动杆通过转轴与圆盘旋转连接，转轴与第二电机输出端固定连接，所述第二电机通过固定杆与横管固定连接，所述竖管侧端固定连接有多个出气管，出气管与连接气管固定连接，所述连接气管下端与多个第一进气管固定连接，所述第一进气管另一端与处理管固定连接。
进一步的，优选的，所述初级污水处理箱底端与次级污水处理箱固定连接，所述初级污水处理箱与次级污水处理箱之间固定设有孔板，所述次级污水处理箱内旋转连接有多个旋转杆，旋转杆与电机输出端固定连接，所述次级污水处理箱侧壁上固定设有第二进气管，第二进气管上固定设有过滤网。
进一步的，优选的，所述次级污水处理箱底端通过连接筒与储液箱固定连接，所述连接筒内滑动连接有过滤板，所述储液箱顶端固定设有箱体，所述箱体与储液箱之间设有吸气口，吸气口上端设有与箱体内壁固定的环形架，环形架上端放置有圆球，储液箱上端固定有真空泵，所述真空泵通过管道与箱体的顶部连通，所述储液箱侧端固定连接有回流管，回流管上固定设有吸水泵，所述回流管顶端与处理管固定连接，所述回流管与回流管连接处固定设有过滤网，所述储液箱内固定安装有水泵，所述储液箱另一侧底端固定连接有第一连接导管，第一连接导管上设有截止阀。
进一步的，优选的，所述第一连接导管另一端与杀菌箱固定连接，所述杀菌箱采用玻璃钢制成，所述杀菌箱固定外套有套桶，所述套桶内壁与杀菌箱外壁之间固定设有多个紫外线灯，所述杀菌箱另一端通过第二连接导管与回收箱固定连接，第二连接导管上设有截止阀，所述回收箱上固定设有排液管，排液管上固定设有截止阀。
与现有的技术相比，本发明的有益效果是：本发明操作方便，不在需要大量人工清理，采用污泥泵吸取污水池底部的淤泥，快捷高效的保证污水池底部每一个区域都能被吸取到，而且还能有效的收集污泥进行处理，通过真空泵的负压使水通过过滤板的速度加快，过滤效率提高，省时省力，此装置结构简单，制作成本低廉，适合普及推广，并且最后经过紫外线灯杀菌处理，保证了污水过滤后可以进行再利用，有效的节约资源消耗。
