申请日2018.04.02
公开(公告)日2018.08.10
IPC分类号C02F9/08; C02F103/24
摘要
本发明提供了一种制革废水零排放的处理工艺。它解决了现有处理方法的步骤过于繁多，处理不方便等技术问题。本制革废水零排放的处理工艺，包括如下步骤：a、将各车间的皮革废水输入到曝气池中，保持水温为10‑40℃;b、将步骤a中的皮革废水输入到反应池中，加入催化剂使废水形成矾花絮团;c、通过处理装置对步骤b中的皮革废水进行过滤。本发明具有操作简单的优点。
权利要求书
1.一种制革废水零排放的处理工艺，其特征在于，包括如下步骤：
a、将各车间的皮革废水输入到曝气池中，保持水温为10-40℃;
b、将步骤a中的皮革废水输入到反应池中，加入催化剂使废水形成矾花絮团;
c、通过处理装置对步骤b中的皮革废水进行过滤。
2.根据权利要求1所述的制革废水零排放的处理工艺，其特征在于，所述步骤a中的曝气时间为2-4h。
3.根据权利要求1所述的制革废水零排放的处理工艺，其特征在于，所述步骤b中的催化剂按质量份数包括：聚合硫酸铁10-20份、活性炭30-50份和聚丙烯酰胺8-16份。
4.根据权利要求1所述的制革废水零排放的处理工艺，其特征在于，所述步骤c中的处理装置包括壳体，所述壳体的上表面与盖板的下表面固定连接，盖板的上表面卡接有轴承，轴承内套接有转轴，转轴的下端固定连接有两个搅拌叶，两个搅拌叶形成八字形结构，且搅拌叶位于壳体内，转轴的上端与第一电机的输出轴固定连接，第一电机机身的左侧面通过第一固定板与盖板的上表面固定连接;盖板的上表面设置有进水口，进水口位于第一电机的右侧，盖板的上表面卡接有两个滑套,且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端和连接杆的一端相连，连接杆的另一端和齿杆的上端相连，齿杆中部位于第二固定板上开设的通孔内，第二固定板的侧面与壳体的侧面固定连接，第二固定板的上表面与第二电机机身的下表面固定连接，第二电机的输出轴端部与半齿齿轮固定连接，且半齿齿轮与齿杆相啮合，齿杆的下端与连接板的上表面固定连接，连接板与第二固定板之间还具有伸缩结构;壳体内设置有过滤板，过滤板和滑杆的下端固定连接，壳体的下表面设置有出水口，出水口内设置有电磁阀。
5.根据权利要求4所述的制革废水零排放的处理工艺，其特征在于，所述伸缩结构包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第二固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
6.根据权利要求4所述的制革废水零排放的处理工艺，其特征在于，所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
7.根据权利要求4所述的制革废水零排放的处理工艺，其特征在于，所述盖板的上表面设置有电源，电源的上表面具有开关，电源位于第一固定板的左侧。
8.根据权利要求7所述的制革废水零排放的处理工艺，其特征在于，所述电源的输出端与开关的输入端电连接，开关的输出端分别与第一电机和第二电机的输入端电连接。
说明书
一种制革废水零排放的处理工艺
技术领域
本发明涉及一种处理工艺，特别是一种制革废水零排放的处理工艺。
背景技术
制革废水是指制革生产在准备和鞣制阶段，即在湿操作过程中产生的废水。制革厂废水排放量大、pH值高、色度高、污染物种类繁多、成分复杂。主要污染物有重金属铬、可溶性蛋白质、皮屑、悬浮物、丹宁、木质素、无机盐、油类、表面活性剂、染料以及树脂等。
经检索，如中国专利文献公开了一种制革废水的处理方法【申请号：201611127010.7;公开号：CN 106746193A】。这种制革废水的处理方法，其特征在于，包括以下步骤：(1)取制革厂废水，过滤后在废水中加入2-4wt%PAC和1-5wt%PAM，在转速100-200r/min下搅拌30-40分钟后，过滤去除滤渣;(2)取洗涤、干燥粉碎后的5-10wt%茭草、2-8wt%菖蒲、3-6wt%芦苇叶、5-10wt%玉米芯用50wt%乙醇浸泡3-6h，洗涤后用浓度0.8-2.2mol/L磷酸改性处理的，将废水以0.8-1.5L/min的进水体积流量下经过改性处理的茭草、菖蒲、芦苇叶、玉米芯粉末的吸附柱中;在废水中加入20-40wt%培养成熟的水解污泥，缓慢搅拌，使泥水充分接触，保持悬浮状态，反应8-16h后，停止搅拌，静沉，取上清液;将上清液于室温下进行电子束辐射，束流1.2mA，能流1.2MeV，辐射剂量为1-5kGy;(5)经步骤(4)处理后的废水中，投加2-20mmol/L的FeSO4·7H2O和20-200mmol/L的H2O2，用NaOH溶液调节pH至8-9，反应时间40-60min，沉淀过滤，得到处理后废水。
该专利中公开的处理方法虽然处理效果好，但是，该处理方法的步骤过于繁多，处理不方便，因此，设计出一种制革废水零排放的处理工艺是很有必要的。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种制革废水零排放的处理工艺，该处理工艺具有操作简单的特点。
本发明的目的可通过下列技术方案来实现：一种制革废水零排放的处理工艺，其特征在于，包括如下步骤：
a、将各车间的皮革废水输入到曝气池中，保持水温为10-40℃;
b、将步骤a中的皮革废水输入到反应池中，加入催化剂使废水形成矾花絮团;
c、通过处理装置对步骤b中的皮革废水进行过滤。
所述步骤a中的曝气时间为2-4h。
所述步骤b中的催化剂按质量份数包括：聚合硫酸铁10-20份、活性炭30-50份和聚丙烯酰胺8-16份。

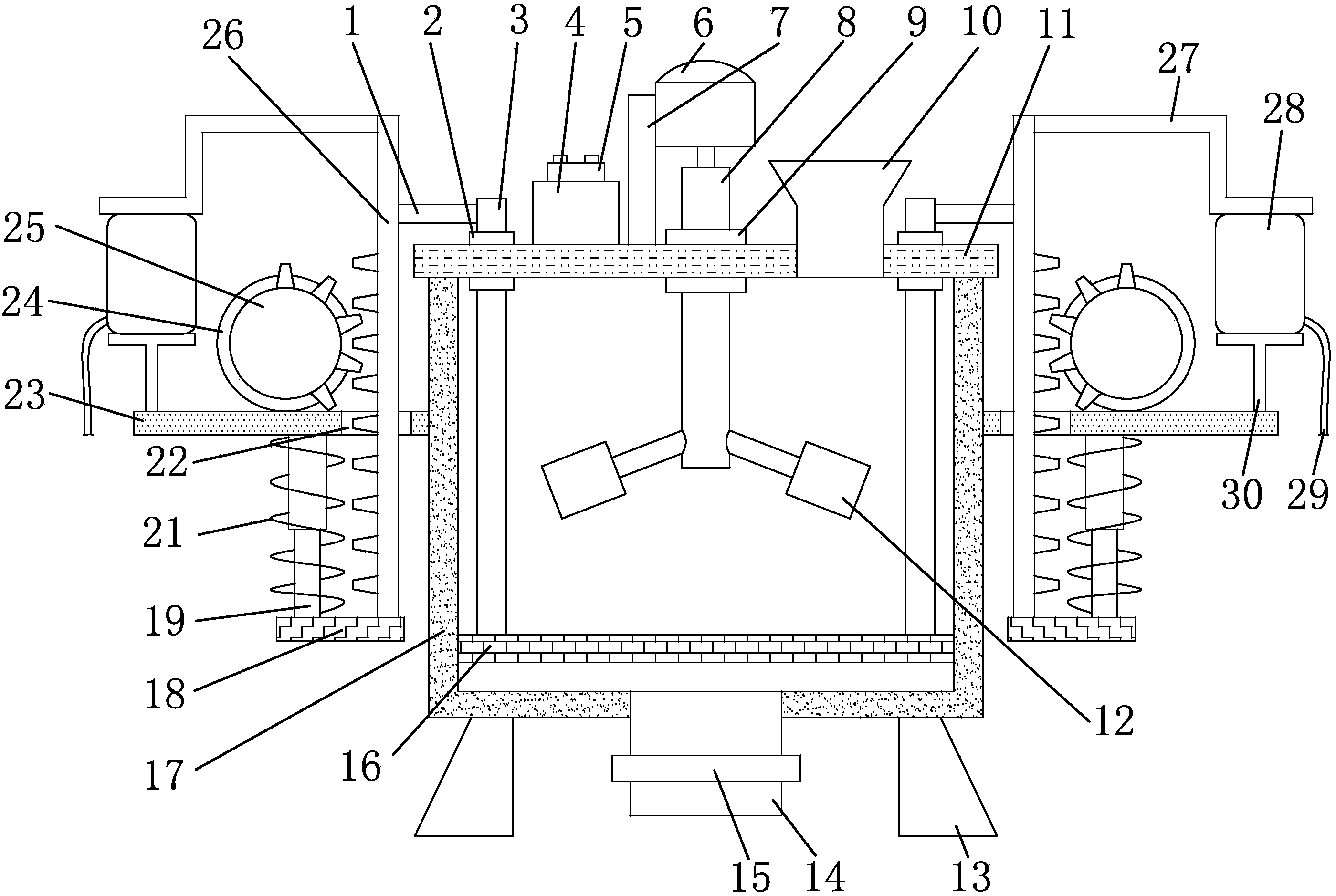

所述步骤c中的处理装置包括壳体，所述壳体的上表面与盖板的下表面固定连接，盖板的上表面卡接有轴承，轴承内套接有转轴，转轴的下端固定连接有两个搅拌叶，两个搅拌叶形成八字形结构，且搅拌叶位于壳体内，转轴的上端与第一电机的输出轴固定连接，第一电机机身的左侧面通过第一固定板与盖板的上表面固定连接;盖板的上表面设置有进水口，进水口位于第一电机的右侧，盖板的上表面卡接有两个滑套,且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端和连接杆的一端相连，连接杆的另一端和齿杆的上端相连，齿杆中部位于第二固定板上开设的通孔内，第二固定板的侧面与壳体的侧面固定连接，第二固定板的上表面与第二电机机身的下表面固定连接，第二电机的输出轴端部与半齿齿轮固定连接，且半齿齿轮与齿杆相啮合，齿杆的下端与连接板的上表面固定连接，连接板与第二固定板之间还具有伸缩结构;壳体内设置有过滤板，过滤板和滑杆的下端固定连接，壳体的下表面设置有出水口，出水口内设置有电磁阀。
处理装置的工作原理如下：将废水从进水口倒入壳体内，然后控制第一电机工作使得转轴旋转，使得转轴带动搅拌叶旋转，使得搅拌叶带动壳体内的废水旋转，然后控制第一电机停止工作使得搅拌叶停止旋转，使得废水内的杂质可以快速的沉淀，当杂质落在过滤板时会使得废水过滤的速度变慢，控制两个第二电机同时工作，使得第二电机的输出轴旋转带动半齿齿轮旋转，当半齿齿轮有齿的一面与齿杆相啮合时齿杆向上移动，当半齿齿轮有齿的一面不与齿杆相啮合时，伸缩结构伸长通过连接板带动齿杆向下移动，从而使得滑杆可以带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，同时打开电磁阀，使得过滤好的废水通过出水口流出壳体，处理效率高。
所述伸缩结构包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第二固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
所述第一电机的型号为Y160M-4，第二电机的型号为Y160M-1。
所述盖板的上表面设置有电源，电源的上表面具有开关，电源位于第一固定板的左侧。
所述电源的输出端与开关的输入端电连接，开关的输出端分别与第一电机和第二电机的输入端电连接。
所述过滤板包括板体、第一过滤网和第二过滤网，板体中部开设有安装孔，且安装孔的形状为方形，第一过滤网下端通过弹性的第一连接条和安装孔的内壁相连，第二过滤网下端通过弹性的第二连接条和安装孔的内壁相连，第一过滤网上端和第二过滤网上端通过弹性的第三连接条相连，第一过滤网两侧通过弹性的第一连接片和安装孔的内壁相连，第二过滤网两侧通过弹性的第二连接片和安装孔的内壁相连。
所述壳体上还设置有辅助结构，辅助结构包括储气囊、调控气囊、驱动板和支架，调控气囊设置在壳体内，调控气囊下表面和壳体内壁的底部相连，调控气囊上表面通过第一连杆和第一过滤网上端相连，调控气囊上表面通过第二连杆和第二过滤网上端相连，支架固定在齿杆上端，储气囊和支架相连，驱动板固定在第二固定板上，且驱动板能与储气囊相抵靠，储气囊和导气支管一端相连通，导气支管另一端和导气总管一端相连通，导气总管另一端和调控气囊下表面的中部相连通。
采用以上结构，在过滤板上下移动的过程中，储气囊会与驱动板反复接触，对储气囊进行挤压，将储气囊中的气体输入到调控气囊中，使调控气囊内的体积增大或减小，带动第一过滤网和第二过滤网反复摆动，使第一过滤网和第二过滤网上的杂质更好的滑落到两端，从而无需增加动力源，就可更好的避免第一过滤网和第二过滤网堵塞，辅助方便。
所述调控气囊内还具有第一辅助片和第二辅助片，第一辅助片的上端和调控气囊上表面的内壁相连，第一辅助片的下端为自由端一，第一辅助片的中部开设有若干辅助孔一，第二辅助片的上端和调控气囊上表面的内壁相连，第二辅助片的下端为自由端二，第二辅助片的中部开设有若干辅助孔二，且第一辅助片与第二辅助片两者形成八字形。
采用以上结构，储气囊中的气体输入到调控气囊时，会对第一辅助片和第二辅助片进行冲击，使第一辅助片和第二辅助片产生来回抖动，从而调控气囊会带动第一过滤网和第二过滤网来回抖动。
通过设置第一电机、第二电机、齿杆、半齿齿轮、搅拌叶、滑杆、滑套和过滤板，将废水从进水口倒入壳体内，然后控制第一电机工作使得转轴旋转，使得转轴带动搅拌叶旋转，使得搅拌叶带动壳体内的废水旋转，然后控制第一电机停止工作使得搅拌叶停止旋转，使得废水内的杂质可以快速的沉淀，当杂质落在过滤板时会使得废水过滤的速度变慢，控制两个第二电机同时工作，使得第二电机的输出轴旋转带动半齿齿轮旋转，当半齿齿轮有齿的一面与齿杆相啮合时齿杆向上移动，当半齿齿轮有齿的一面不与齿杆相啮合时，伸缩结构伸长通过连接板带动齿杆向下移动，从而使得滑杆可以带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，从而使得废水过滤的速度加快，且提高了废水的处理速度，且使得工作效率提高，处理效率高。
通过设置滑套和滑杆，从而使得滑杆上下移动可以带动过滤板上下移动，且滑杆在滑套内上下移动，从而使得过滤板在上下移动时不会晃动且更加稳定。
通过设置轴承和转轴，从而使得转轴可以带动搅拌叶在壳体内旋转，且转轴在轴承内旋转，从而使得搅拌叶在旋转时不会晃动且更加稳定，且本发明结构紧凑，设计合理，实用性强。
与现有技术相比，本制革废水零排放的处理工艺具有该优点：通过曝气、反应和过滤等操作，就可实现制革废水的零排放，操作简单。
