申请日2017.12.16
公开(公告)日2018.12.18
IPC分类号C02F9/04; B01D36/02
摘要
本实用新型公开了一种可快速沉淀的污水处理装置，包括底座，所述底座的上表面固定连接有固定杆，所述固定杆的顶端与驱动装置的下表面固定连接，所述驱动装置的正面固定连接有第一连接杆，所述第一连接杆的正面与第二连接杆的背面固定连接，所述第二连接杆的左端与挤压块的右侧面固定连接，所述挤压块的左侧面与挤压板的右侧面搭接，所述挤压板的左侧面通过滑杆与过滤箱的右侧面固定连接，所述滑杆的表面套接有滑套。该可快速沉淀的污水处理装置，通过电机、转盘、第一连接杆、第二连接杆、挤压块、滑杆、过滤箱、伸缩杆、弹簧、过滤板、壳体和储水箱之间的相互配合，从而使得储水箱内的污水能够快速沉淀，从而提高了污水处理的效率。
权利要求书

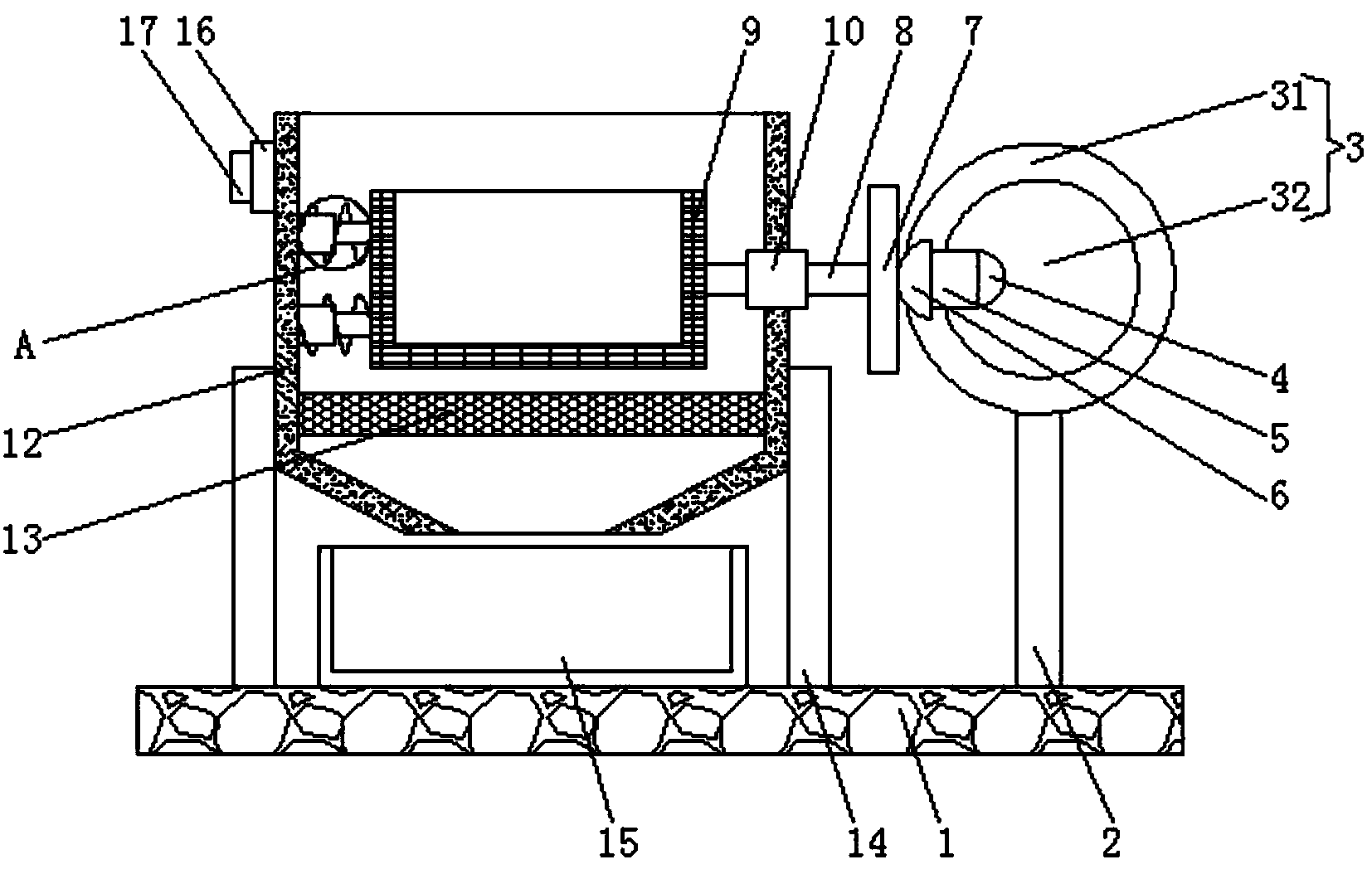

1.一种可快速沉淀的污水处理装置，包括底座(1)，其特征在于：所述底座(1)的上表面固定连接有固定杆(2)，所述固定杆(2)的顶端与驱动装置(3)的下表面固定连接，所述驱动装置(3)的正面固定连接有第一连接杆(4)，所述第一连接杆(4)的正面与第二连接杆(5)的背面固定连接，所述第二连接杆(5)的左端与挤压块(6)的右侧面固定连接，所述挤压块(6)的左侧面与挤压板(7)的右侧面搭接，所述挤压板(7)的左侧面通过滑杆(8)与过滤箱(9)的右侧面固定连接，所述滑杆(8)的表面套接有滑套(10)，所述滑套(10)卡接在壳体(12)的右侧面，所述过滤箱(9)的左侧面通过伸缩装置(11)与壳体(12)内壁的左侧面固定连接，所述壳体(12)内设置有过滤板(13)，所述壳体(12)的左右两侧面分别与两个支撑板(14)的相对面固定连接，且两个支撑板(14)的下表面均与底座(1)的上表面固定连接，所述底座(1)的上表面与储水箱(15)的下表面固定连接，所述储水箱(15)位于壳体(12)的下方。
2.根据权利要求1所述的一种可快速沉淀的污水处理装置，其特征在于：所述驱动装置(3)包括电机(31)，所述电机(31)机身的下表面与固定杆(2)的顶端固定连接，所述电机(31)的输出轴固定连接有转盘(32)，所述转盘(32)的正面与第一连接杆(4)的背面固定连接。
3.根据权利要求1所述的一种可快速沉淀的污水处理装置，其特征在于：所述伸缩装置(11)包括伸缩杆(111)和套接在伸缩杆(111)表面的弹簧(112)，所述过滤箱(9)的左侧面通过伸缩杆(111)和弹簧(112)与壳体(12)内壁的左侧面固定连接。
4.根据权利要求1所述的一种可快速沉淀的污水处理装置，其特征在于：所述伸缩装置(11)的数量为两个，且两个伸缩装置(11)分别位于过滤箱(9)左侧面的上下两侧。
5.根据权利要求1所述的一种可快速沉淀的污水 处理装置，其特征在于：所述壳体(12)的左侧面分别设置有蓄电池(16)和开关(17)，所述蓄电池(16)的左侧面与开关(17)的右侧面固定连接。
6.根据权利要求5所述的一种可快速沉淀的污水处理装置，其特征在于：所述蓄电池(16)的输出端与开关(17)的输入端电连接，所述开关(17)的输出端与电机(31)的输入端电连接。
说明书
一种可快速沉淀的污水处理装置
技术领域
本实用新型涉及污水技术领域，具体为一种可快速沉淀的污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在对污水的处理中，常常需要先对污水进行沉淀再进行下一步处理，通常都是将污水倒入沉淀池内，在时间的作用下进行沉淀，这种做法太过于浪费时间，从而影响了污水净化的效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可快速沉淀的污水处理装置，解决了在对污水的处理中，常常需要先对污水进行沉淀再进行下一步处理，通常都是将污水倒入沉淀池内，在时间的作用下进行沉淀，这种做法太过于浪费时间，从而影响了污水净化的效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种可快速沉淀的污水处理装置，包括底座，所述底座的上表面固定连接有固定杆，所述固定杆的顶端与驱动装置的下表面固定连接，所述驱动装置的正面固定连接有第一连接杆，所述第一连接杆的正面与第二连接杆的背面固定连接，所述第二连接杆的左端与挤压块的右侧面固定连接，所述挤压块的左侧面与挤压板的右侧面搭接，所述挤压板的左侧面通过滑杆与过滤箱的右侧面固定连接，所述滑杆的表面套接有滑套，所述滑套卡接在壳体的右侧面，所述过滤箱的左侧面通过伸缩装置与壳体内壁的左侧面固定连接，所述壳体内设置有过滤板，所述壳体的左右两侧面分别与两个支撑板的相对面固定连接，且两个支撑板的下表面均与底座的上表面固定连接，所述底座的上表面与储水箱的下表面固定连接，所述储水箱位于壳体的下方。
优选的，所述驱动装置包括电机，所述电机机身的下表面与固定杆的顶端固定连接，所述电机的输出轴固定连接有转盘，所述转盘的正面与第一连接杆的背面固定连接。
优选的，所述伸缩装置包括伸缩杆和套接在伸缩杆表面的弹簧，所述过滤箱的左侧面通过伸缩杆和弹簧与壳体内壁的左侧面固定连接。
优选的，所述伸缩装置的数量为两个，且两个伸缩装置分别位于过滤箱左侧面的上下两侧。
优选的，所述壳体的左侧面分别设置有蓄电池和开关，所述蓄电池的左侧面与开关的右侧面固定连接。
优选的，所述蓄电池的输出端与开关的输入端电连接，所述开关的输出端与电机的输入端电连接。
(三)有益效果
本实用新型提供了一种可快速沉淀的污水处理装置，具备以下有益效果：
(1)、该可快速沉淀的污水处理装置，通过电机、转盘、第一连接杆、第二连接杆、挤压块、滑杆、过滤箱、伸缩杆、弹簧、过滤板、壳体和储水箱之间的相互配合，将污水倒入过滤箱内，使得电机工作带动转盘转动，转盘32通过第一连接杆和第二连接杆带动挤压块转动，当挤压块与挤压板接触时，挤压板通过滑杆带动过滤箱向左移动，弹簧和伸缩杆受到过滤箱的挤压均缩短，当挤压块与挤压板分离时，弹簧利用自身的弹力带动过滤箱向右移动并复位，电机不停的工作，就使得挤压板通过滑杆带动过滤箱往复的左右移动，从而对过滤箱内的污水进行过滤，过滤后的污水再经过过滤板的过滤并掉落至储水箱内，再向储水箱内的污水倒入絮凝剂，从而使得储水箱内的污水能够快速沉淀，从而提高了污水处理的效率。
(2)、该可快速沉淀的污水处理装置，通过滑杆、滑套和过滤箱之间的相互配合，使得滑杆在滑套内左右移动时更急平稳，从而使得滑杆带动过滤箱左右移动时更加平稳。
(3)、该可快速沉淀的污水处理装置，通过固定杆和电机之间的相互配合，使得电机的固定更加稳定，从而避免了电机工作时机身的转动，从而使得电机的工作状态更加稳定，且本实用新型结构紧凑，设计合理，实用性强。
