申请日2017.12.16
公开(公告)日2018.11.02
IPC分类号C02F9/10; C02F1/02; F24D15/00
摘要
本实用新型涉及一种背靠嵌墙式废水处理箱，箱体的后侧面还设置有热水进管以及热水回管，热水进管和热水回管均水平设置，水暖盘管通过热水进水口连接热水进管，水暖盘管通过热水出水口连接热水回管，热水进管连接于一外部热水水源，热水回管连接一回水箱。首先箱体是嵌入墙体内部的，而热水进管和热水回管均是设置在箱体后侧面，所以进水管路和回水管路均是通过墙体进行走管，而这样一来，可以减小在寒冷环境下由热传导产生的热散失，而水暖结构相比于电热结构，温度更加可控，更加安全可靠，通过水暖盘管的设置，提高加热效果，保证可靠性。
权利要求书

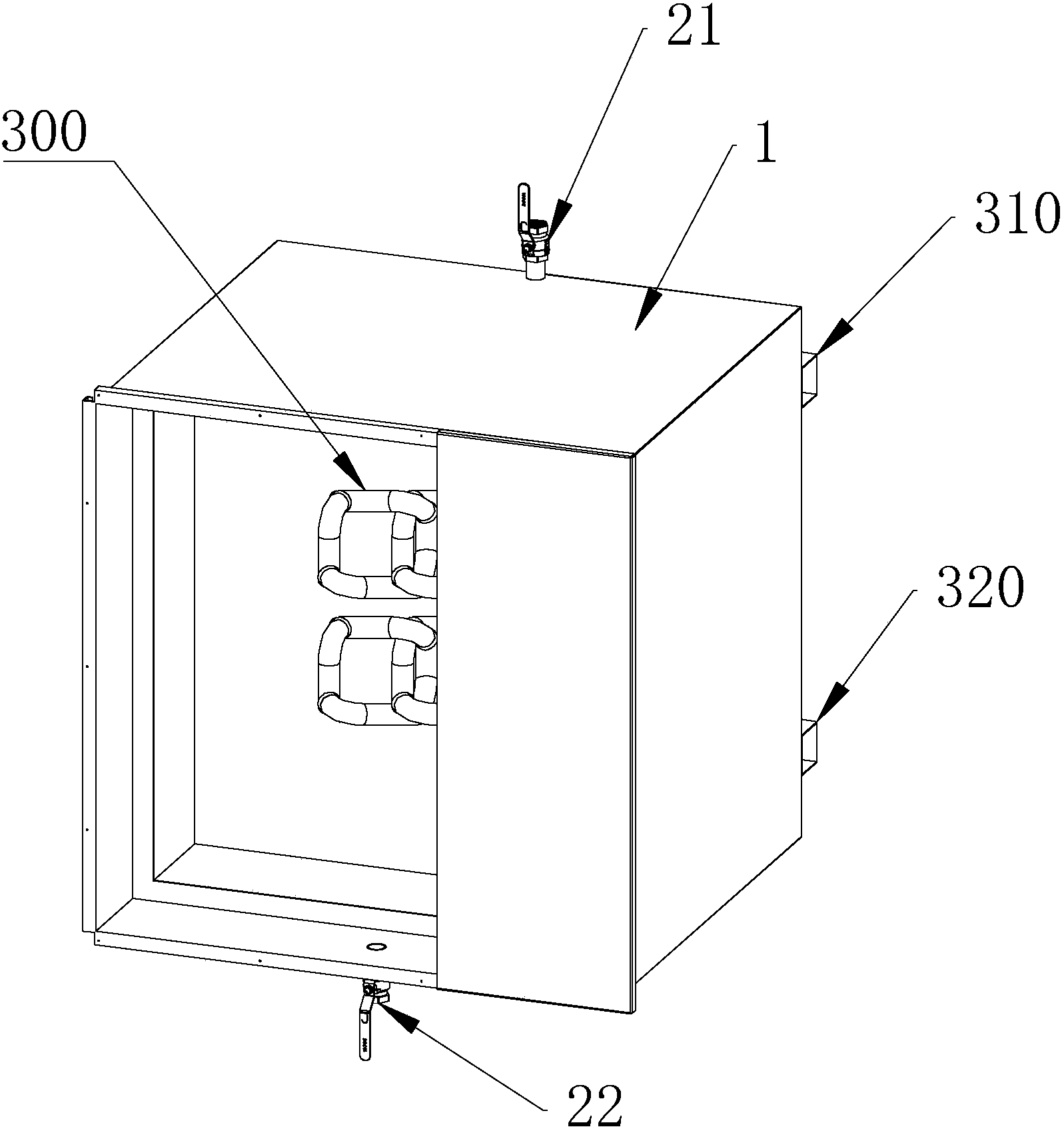

1.一种背靠嵌墙式废水处理箱，包括箱体和箱门，其特征在于：所述箱体上设置有进水管和出水管，所述箱体用于安装于墙体预先开设的凹槽中，所述箱体的前侧面设置有用于与墙体表面固定的固定结构，所述箱体形成反应腔，所述反应腔内部形成有水暖结构，所述水暖结构包括有水暖盘管，所述水暖盘管包括一热水进水口以及一热水回水口，热水进水口和所述热水回水口均开设于所述箱体的后侧面，所述箱体的后侧面还设置有热水进管以及热水回管，所述热水进管和所述热水回管均水平设置，所述水暖盘管通过热水回水口连接所述热水进管，所述水暖盘管通过所述热水回水口连接所述热水回管，所述热水进管连接于一外部热水水源，所述热水回管连接一回水箱。
2.如权利要求1所述的一种背靠嵌墙式废水处理箱，其特征在于：所述热水进管设置于所述热水回管的上方。
3.如权利要求1所述的一种背靠嵌墙式废水处理箱，其特征在于：所述热水进管和所述箱体通过第一磁性组件连接，所述第一磁性组件包括设置于所述热水进管上的第一磁性条，所述箱体设置有与第一磁性条形状适配的第一凹槽，所述第一磁性条通过第一凹槽将所述热水进管吸合在所述箱体上。
4.如权利要求3所述的一种背靠嵌墙式废水处理箱，其特征在于：所述热水回管和所述箱体通过第二磁性组件连接，所述第二磁性组件包括设置于所述热水回管上的第二磁性条，所述箱体设置有与第二磁性条形状适配的第二凹槽，所述第二磁性条通过第二凹槽将所述热水回管吸合在所述箱体上。
5.如权利要求1所述的一种背靠嵌墙式废水 处理箱，其特征在于：所述水暖盘管设置于所述进水管的下方。
说明书
一种背靠嵌墙式废水处理箱
技术领域
本发明涉及废水处理设备，更具体地说，涉及一种背靠嵌墙式废水处理箱。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的悬浮状态污染物(包括油膜和油珠)的方法，可分为重力分离法、离心分离法和筛滤截留法等。属于重力分离法的处理单元有沉淀、上浮(气浮)等，相应使用的处理设备是沉砂池、沉淀池、隔油池、气浮池及其附属装置等。离心分离法本身就是一种处理单元，使用的处理装置有离心分离机和水旋分离器等。筛滤截留法有栅筛截留和过滤两种处理单元，前者使用的处理设备是格栅、筛网，而后者使用的是砂滤池和微孔滤机等。以热交换原理为基础的处理方法也属于物理处理法，其处理单元有蒸发、结晶等。通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。后两种处理单元又合称为膜分离技术。其中运用传质作用的处理单元既具有化学作用，又有与之相关的物理作用，所以也可从化学处理法中分出来，成为另一类处理方法，称为物理化学法。
现有的废水处理箱在进行中和和氧化还原反应时，为了提高反应的效果，需要在一个合适的温度下进行，而电热的方式一来不够安全可靠，二来反应温度精度难以调节，所以需要一种更加可靠的提高热量的废水处理箱。
发明内容
有鉴于此，本发明目的是提供一种背靠嵌墙式废水处理箱。
为了解决上述技术问题，本发明的技术方案是：一种背靠嵌墙式废水处理箱，包括箱体和箱门，所述箱体上设置有进水管和出水管，所述箱体用于安装于墙体预先开设的凹槽中，所述箱体的前侧面设置有用于与墙体表面固定的固定结构，所述箱体形成反应腔，所述反应腔内部形成有水暖结构，所述水暖结构包括有水暖盘管，所述水暖盘管包括一热水进水口以及一热水回水口，热水进水口和所述热水回水口均开设于所述箱体的后侧面，所述箱体的后侧面还设置有热水进管以及热水回管，所述热水进管和所述热水回管均水平设置，所述水暖盘管通过热水进水口连接所述热水进管，所述水暖盘管通过所述热水出水口连接所述热水回管，所述热水进管连接于一外部热水水源，所述热水回管连接一回水箱。
首先箱体是嵌入墙体内部的，而热水进管和热水回管均是设置在箱体后侧面，所以进水管路和回水管路均是通过墙体进行走管，而这样一来，可以减小在寒冷环境下由热传导产生的热散失，而水暖结构相比于电热结构，温度更加可控，更加安全可靠，通过水暖盘管的设置，提高加热效果，保证可靠性。
进一步地：所述热水进管设置于所述热水回管的上方。
由于热量上升冷量下降的原理，通过将热水进管设置在热水回管的上方，有利于热量的保存，提高送热效率。
进一步地：所述热水进管和所述箱体通过第一磁性组件连接，所述第一磁性组件包括设置于所述热水进管上的第一磁性条，所述箱体设置有与第一磁性条形状适配的第一凹槽，所述第一磁性条通过第一凹槽将所述热水进管吸合在所述箱体上。
通过磁性组件的设置，可以起到一个可拆卸连接的作用，方便安装，同时提高安装的稳定性。
进一步地：所述热水回管和所述箱体通过第二磁性组件连接，所述第二磁性组件包括设置于所述热水回管上的第二磁性条，所述箱体设置有与第二磁性条形状适配的第二凹槽，所述第二磁性条通过第二凹槽将所述热水回管吸合在所述箱体上。通过磁性组件的设置，可以起到一个可拆卸连接的作用，方便安装，同时提高安装的稳定性。
进一步地：所述水暖盘管设置于所述进水管的下方。通过水暖盘管的设置，可以起到一个较佳的固定效果，保证导热效率。
本发明技术效果主要体现在以下方面：首先箱体是嵌入墙体内部的，而热水进管和热水回管均是设置在箱体后侧面，所以进水管路和回水管路均是通过墙体进行走管，而这样一来，可以减小在寒冷环境下由热传导产生的热散失，而水暖结构相比于电热结构，温度更加可控，更加安全可靠，通过水暖盘管的设置，提高加热效果，保证可靠性。
